Резонансне зварювальне джерело та спосіб його захисту від перегрівання
Номер патенту: 62977
Опубліковано: 15.01.2004
Автори: Коротинський Олександр Євтихієвич, Скопюк Михайло Іванович
Формула / Реферат

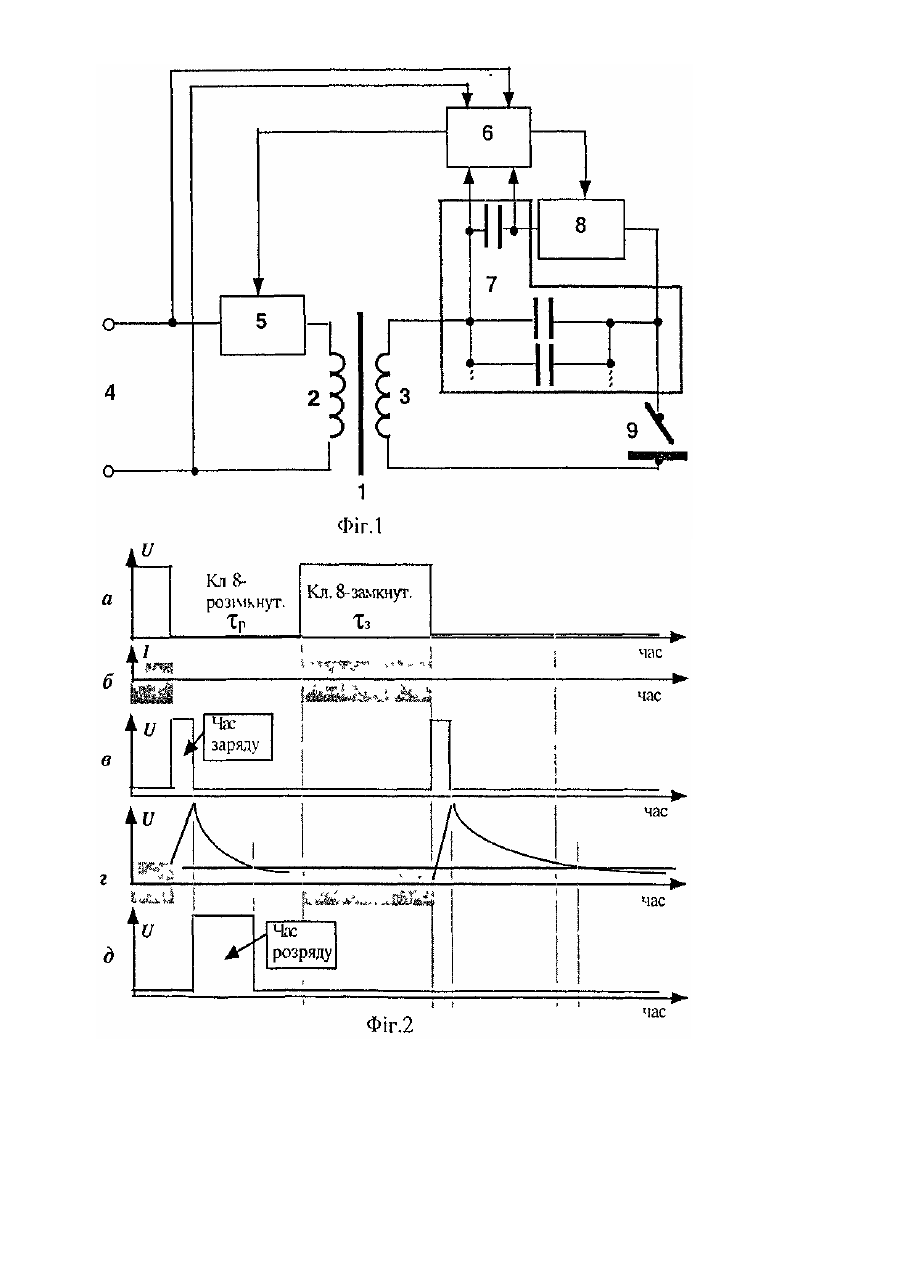

1. Резонансне зварювальне джерело, до складу якого входить зварювальний трансформатор, первинна обмотка якого підключена послідовно з вхідним ключем до мережі живлення, вторинна його обмотка ввімкнена послідовно з ємнісним датчиком струму та зварювальним проміжком, що утворюють зварювальне коло, блок контролю та керування, перший вхід якого підключений до ємнісного датчика струму, другий вхід підключений до мережі живлення, а перший вихід - до входу керування вхідного ключа, яке відрізняється тим, що в ємнісний датчик струму введені щонайменше два паралельно підключені однакові конденсатори, а в зварювальне коло між послідовно ввімкненими вторинною обмоткою трансформатора і ємнісним датчиком струму та зварювальним проміжком підключений ключ комутації, керуючий вхід якого підключений до другого виходу блока контролю та керування.
2. Спосіб захисту резонансного зварювального джерела від перегрівання, при якому здійснюють його відключення від мережі живлення в залежності від результатів порівняння часу розряду конденсатора через резистор постійної величини опору від одного до другого рівня напруги на виводах конденсатора з еталонним часом, який відрізняється тим, що для розряду використовують один з однакових конденсаторів ємнісного датчика струму, а величину еталонного часу вибирають рівною часу розряду одного з конденсаторів ємнісного датчика струму, нагрітого до температури, непридатної для нормальної роботи резонансного зварювального джерела.
Додаткова інформація
Назва патенту англійськоюResonance welding source and method of its protection against overheating
Автори англійськоюKorotynskyi Oleksandr Yevtykhiievych, Skopiuk Mykhailo Ivanovych
Назва патенту російськоюРезонансный сварочный источник и способ его защиты от перегрева
Автори російськоюКоротинский Александр Евтихиевич, Скопюк Михаил Иванович
МПК / Мітки
МПК: B23K 9/10
Мітки: перегрівання, резонансне, захисту, джерело, зварювальне, спосіб
