Спосіб виявлення електромагнітних маркерів

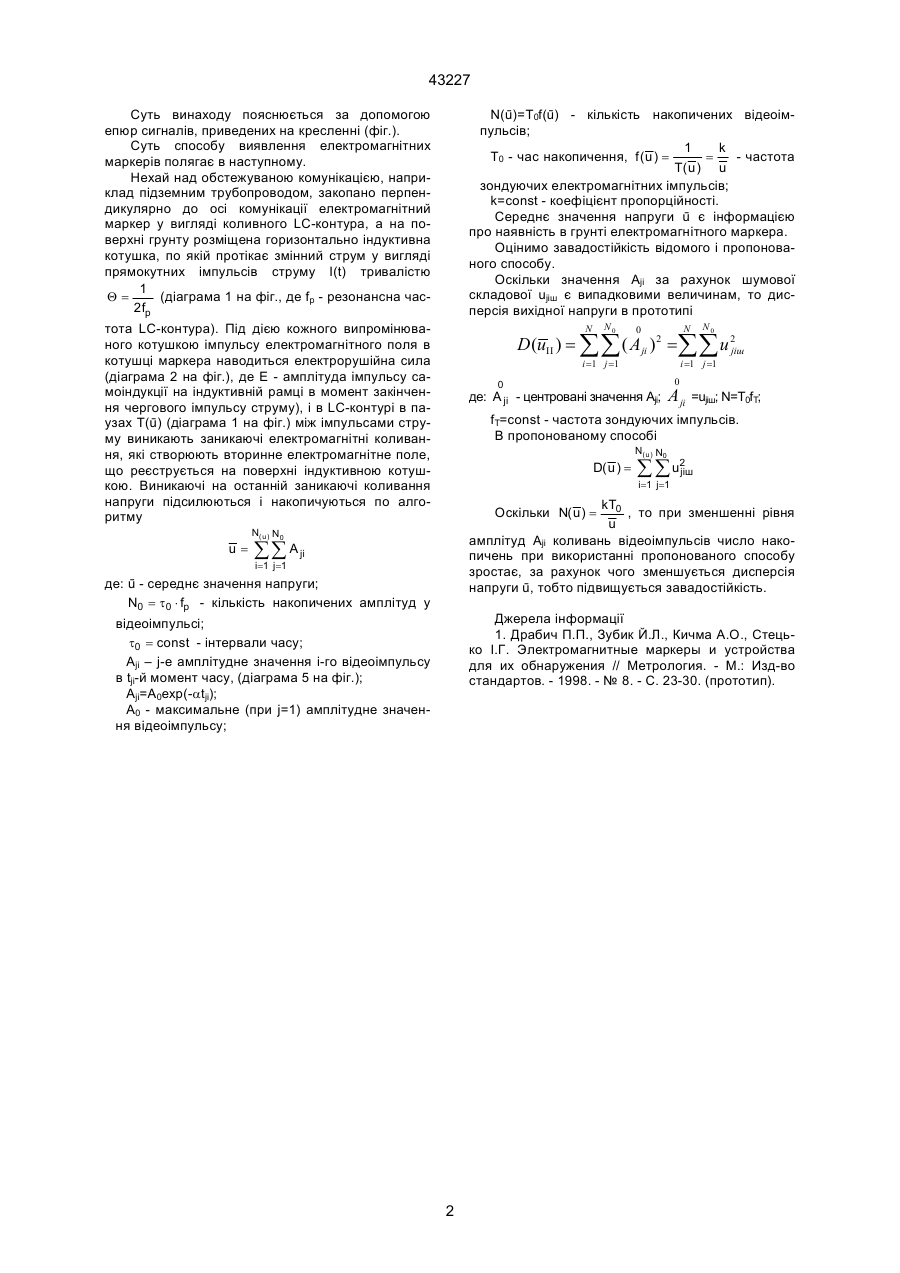

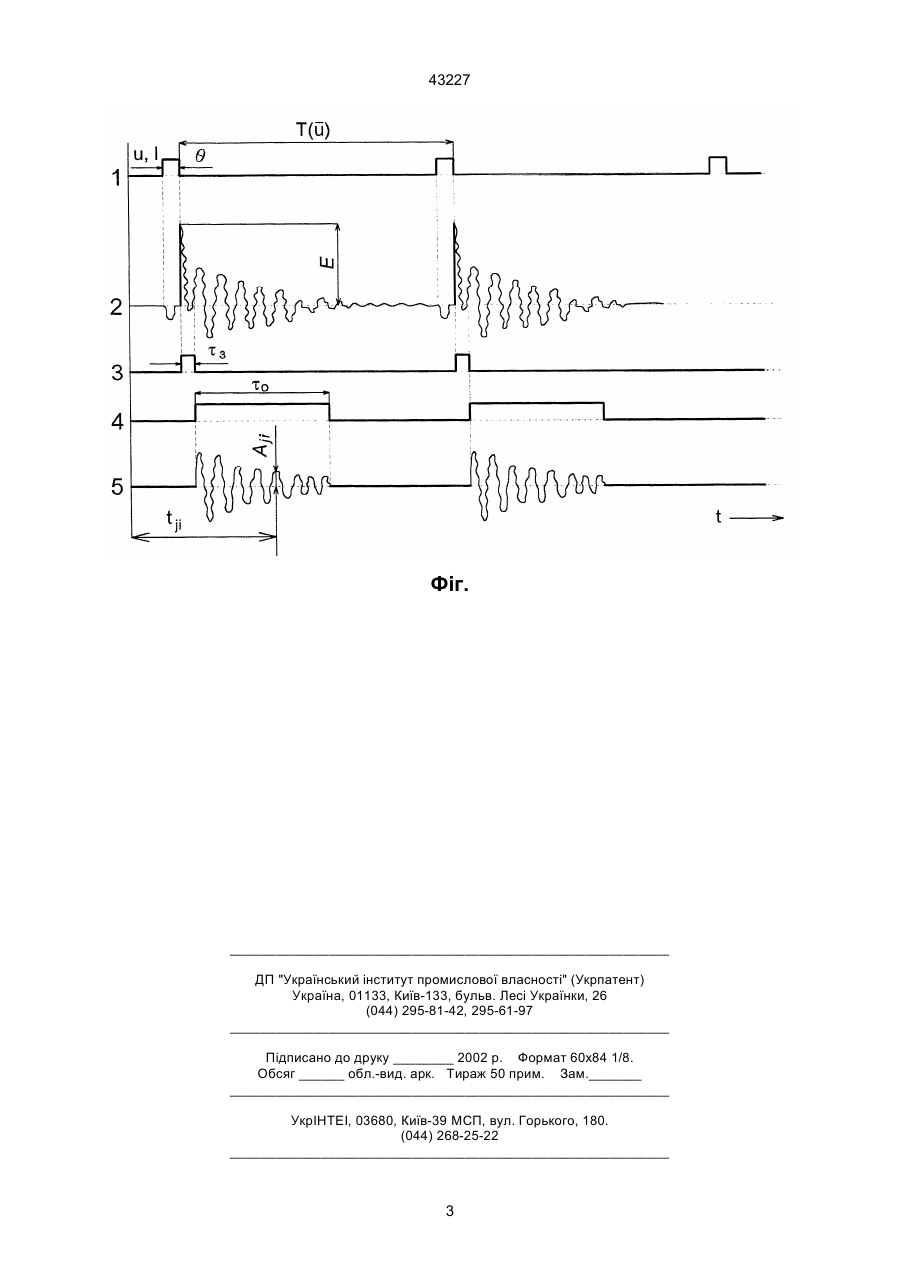

Спосіб виявлення електромагнітних маркерів, при якому вертикально розміщений в грунті електромагнітний маркер збуджується імпульсним електромагнітним полем, що випромінюється горизонтально розміщеною на поверхні грунту індуктив 43227 Суть винаходу пояснюється за допомогою епюр сигналів, приведених на кресленні (фіг.). Суть способу виявлення електромагнітних маркерів полягає в наступному. Нехай над обстежуваною комунікацією, наприклад підземним трубопроводом, закопано перпендикулярно до осі комунікації електромагнітний маркер у вигляді коливного LC-контура, а на поверхні грунту розміщена горизонтально індуктивна котушка, по якій протікає змінний струм у вигляді прямокутних імпульсів струму I(t) тривалістю 1 Q= (діаграма 1 на фіг., де fp - резонансна час2fp N(ū)=T0f(ū) - кількість накопичених відеоімпульсів; 1 k T0 - час накопичення, f ( u ) = = - частота T( u ) u зондуючих електромагнітних імпульсів; k=const - коефіцієнт пропорційності. Середнє значення напруги ū є інформацією про наявність в грунті електромагнітного маркера. Оцінимо завадостійкість відомого і пропонованого способу. Оскільки значення Аji за рахунок шумової складової ujiш є випадковими величинам, то дисперсія вихідної напруги в прототипі тота LC-контура). Під дією кожного випромінюваного котушкою імпульсу електромагнітного поля в котушці маркера наводиться електрорушійна сила (діаграма 2 на фіг.), де Е - амплітуда імпульсу самоіндукції на індуктивній рамці в момент закінчення чергового імпульсу струму), і в LC-контурі в паузах Т(ū) (діаграма 1 на фіг.) між імпульсами струму виникають заникаючі електромагнітні коливання, які створюють вторинне електромагнітне поле, що реєструється на поверхні індуктивною котушкою. Виникаючі на останній заникаючі коливання напруги підсилюються і накопичуються по алгоритму D (uII ) = åå ( Aji ) 2 =åå u 2 jiш u= N0 N N0 N 0 i =1 j =1 i =1 j =1 0 0 де: A ji - центровані значення Aji; A ji =ujiш; N=T0fT; fТ=const - частота зондуючих імпульсів. В пропонованому способі D( u ) = N( u ) N0 å å u2 jiш i=1 j=1 kT0 , то при зменшенні рівня u амплітуд Аji коливань відеоімпульсів число накопичень при використанні пропонованого способу зростає, за рахунок чого зменшується дисперсія напруги ū, тобто підвищується завадостійкість. Оскільки N( u ) = N( u ) N0 å å A ji i=1 j=1 де: ū - середнє значення напруги; N0 = t0 × fp - кількість накопичених амплітуд у Джерела інформації 1. Драбич П.П., Зубик Й.Л., Кичма А.О., Стецько І.Г. Электромагнитные маркеры и устройства для их обнаружения // Метрология. - М.: Изд-во стандартов. - 1998. - № 8. - С. 23-30. (прототип). відеоімпульсі; t0 = const - інтервали часу; Aji – j-e амплітудне значення i-го відеоімпульсу в tji-й момент часу, (діаграма 5 на фіг.); Aji=A0exp(-atji); A0 - максимальне (при j=1) амплітудне значення відеоімпульсу; 2 43227 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
