Групове джерело живлення з іскробезпечними виходами

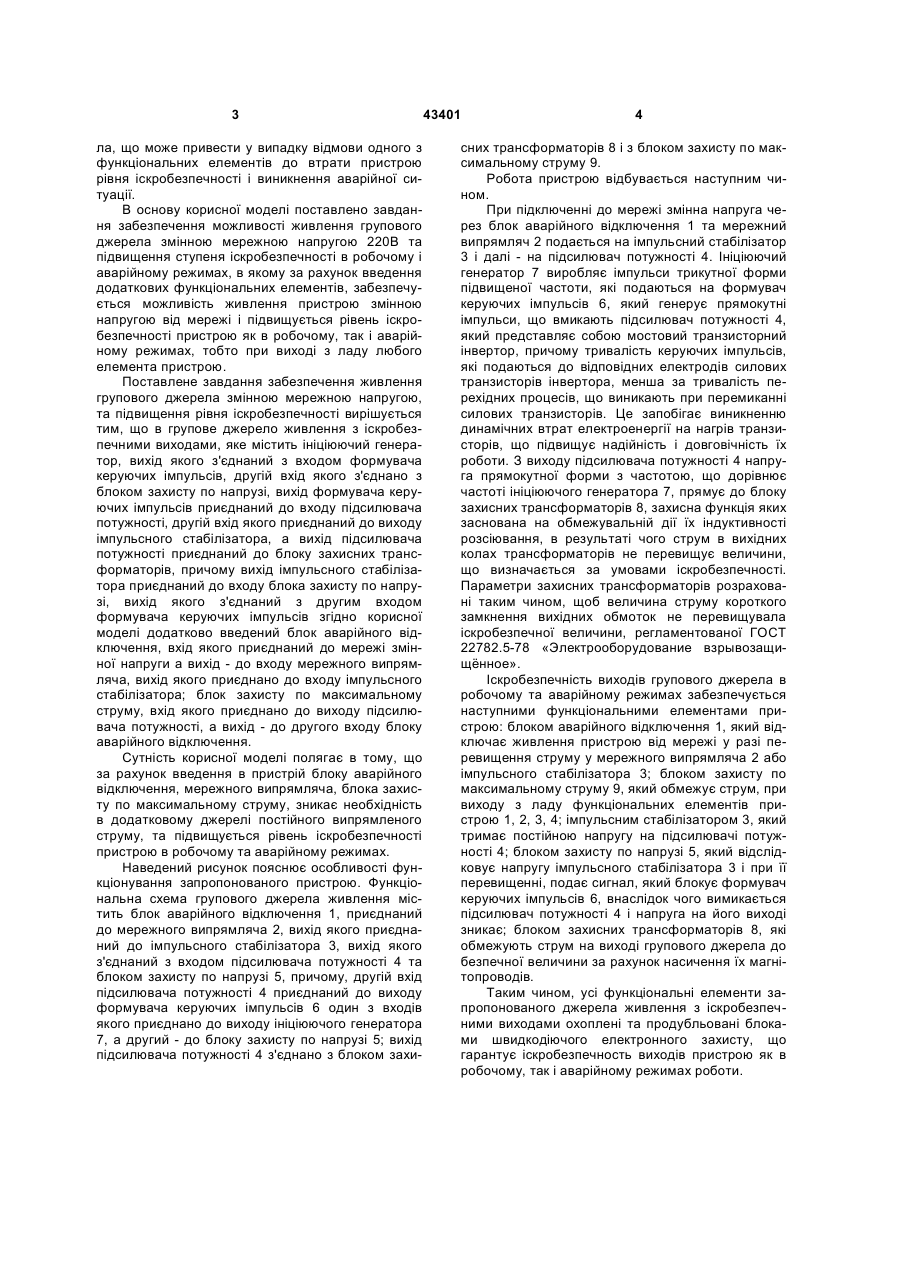

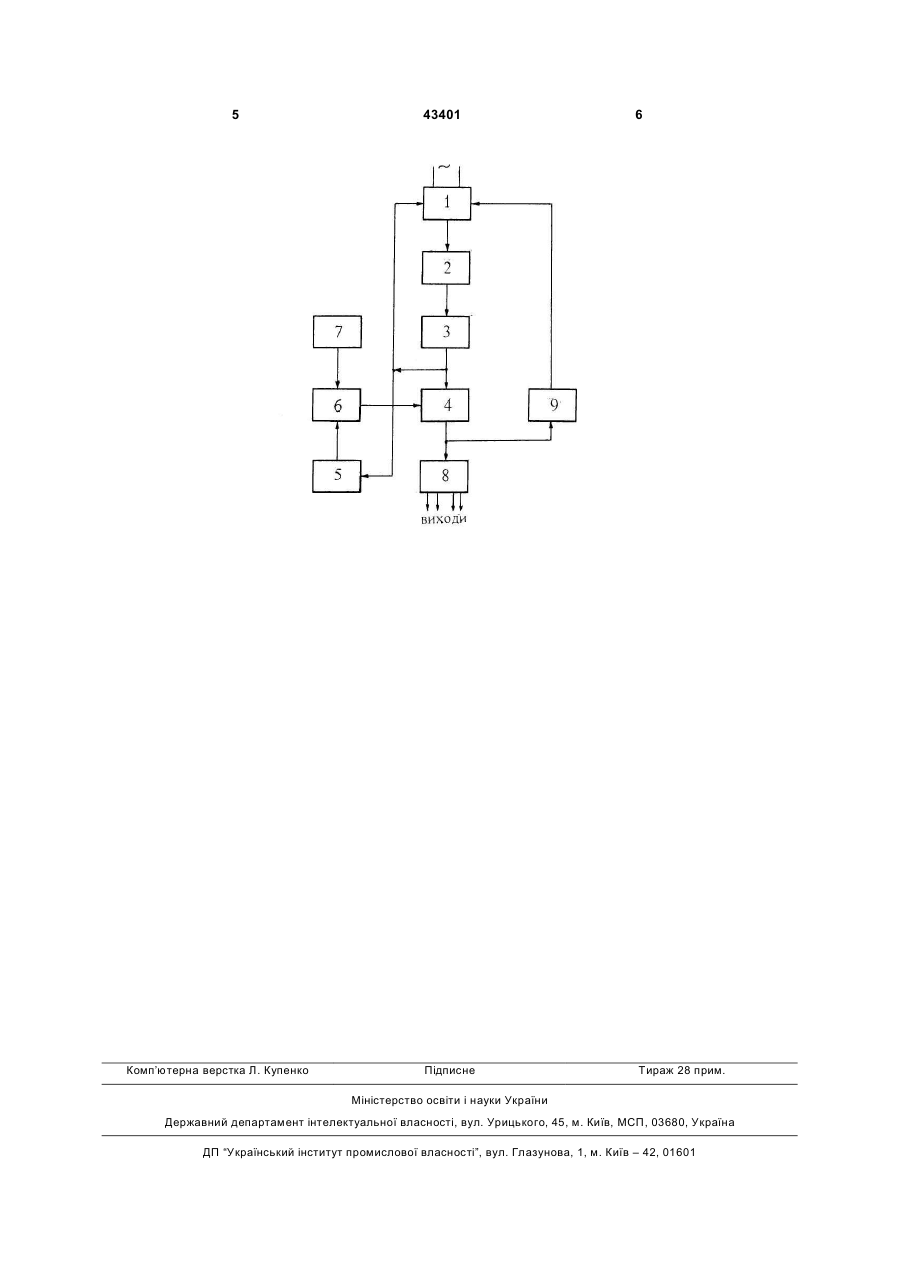

Групове джерело живлення з іскробезпечними виходами, що містить ініціюючий генератор, вихід якого з'єднаний з входом формувача керуючих імпульсів, другий вхід якого з'єднаний з блоком захисту по напрузі, вихід формувача керуючих імпульсів приєднаний до входу підсилювача потужності, другий вхід якого приєднаний до виходу 3 ла, що може привести у випадку відмови одного з функціональних елементів до втрати пристрою рівня іскробезпечності і виникнення аварійної ситуації. В основу корисної моделі поставлено завдання забезпечення можливості живлення групового джерела змінною мережною напругою 220В та підвищення ступеня іскробезпечності в робочому і аварійному режимах, в якому за рахунок введення додаткових функціональних елементів, забезпечується можливість живлення пристрою змінною напругою від мережі і підвищується рівень іскробезпечності пристрою як в робочому, так і аварійному режимах, тобто при виході з ладу любого елемента пристрою. Поставлене завдання забезпечення живлення групового джерела змінною мережною напругою, та підвищення рівня іскробезпечності вирішується тим, що в групове джерело живлення з іскробезпечними виходами, яке містить ініціюючий генератор, вихід якого з'єднаний з входом формувача керуючих імпульсів, другій вхід якого з'єднано з блоком захисту по напрузі, вихід формувача керуючих імпульсів приєднаний до входу підсилювача потужності, другій вхід якого приєднаний до виходу імпульсного стабілізатора, а вихід підсилювача потужності приєднаний до блоку захисних трансформаторів, причому вихід імпульсного стабілізатора приєднаний до входу блока захисту по напрузі, вихід якого з'єднаний з другим входом формувача керуючих імпульсів згідно корисної моделі додатково введений блок аварійного відключення, вхід якого приєднаний до мережі змінної напруги а вихід - до входу мережного випрямляча, вихід якого приєднано до входу імпульсного стабілізатора; блок захисту по максимальному струму, вхід якого приєднано до виходу підсилювача потужності, а вихід - до другого входу блоку аварійного відключення. Сутність корисної моделі полягає в тому, що за рахунок введення в пристрій блоку аварійного відключення, мережного випрямляча, блока захисту по максимальному струму, зникає необхідність в додатковому джерелі постійного випрямленого струму, та підвищується рівень іскробезпечності пристрою в робочому та аварійному режимах. Наведений рисунок пояснює особливості функціонування запропонованого пристрою. Функціональна схема групового джерела живлення містить блок аварійного відключення 1, приєднаний до мережного випрямляча 2, вихід якого приєднаний до імпульсного стабілізатора 3, вихід якого з'єднаний з входом підсилювача потужності 4 та блоком захисту по напрузі 5, причому, другій вхід підсилювача потужності 4 приєднаний до виходу формувача керуючих імпульсів 6 один з входів якого приєднано до виходу ініціюючого генератора 7, а другий - до блоку захисту по напрузі 5; вихід підсилювача потужності 4 з'єднано з блоком захи 43401 4 сних трансформаторів 8 і з блоком захисту по максимальному струму 9. Робота пристрою відбувається наступним чином. При підключенні до мережі змінна напруга через блок аварійного відключення 1 та мережний випрямляч 2 подається на імпульсний стабілізатор 3 і далі - на підсилювач потужності 4. Ініціюючий генератор 7 виробляє імпульси трикутної форми підвищеної частоти, які подаються на формувач керуючих імпульсів 6, який генерує прямокутні імпульси, що вмикають підсилювач потужності 4, який представляє собою мостовий транзисторний інвертор, причому тривалість керуючих імпульсів, які подаються до відповідних електродів силових транзисторів інвертора, менша за тривалість перехідних процесів, що виникають при перемиканні силових транзисторів. Це запобігає виникненню динамічних втрат електроенергії на нагрів транзисторів, що підвищує надійність і довговічність їх роботи. З виходу підсилювача потужності 4 напруга прямокутної форми з частотою, що дорівнює частоті ініціюючого генератора 7, прямує до блоку захисних трансформаторів 8, захисна функція яких заснована на обмежувальній дії їх індуктивності розсіювання, в результаті чого струм в вихідних колах трансформаторів не перевищує величини, що визначається за умовами іскробезпечності. Параметри захисних трансформаторів розраховані таким чином, щоб величина струму короткого замкнення вихідних обмоток не перевищувала іскробезпечної величини, регламентованої ГОСТ 22782.5-78 «Электрооборудование взрывозащищённое». Іскробезпечність виходів групового джерела в робочому та аварійному режимах забезпечується наступними функціональними елементами пристрою: блоком аварійного відключення 1, який відключає живлення пристрою від мережі у разі перевищення струму у мережного випрямляча 2 або імпульсного стабілізатора 3; блоком захисту по максимальному струму 9, який обмежує струм, при виходу з ладу функціональних елементів пристрою 1, 2, 3, 4; імпульсним стабілізатором 3, який тримає постійною напругу на підсилювачі потужності 4; блоком захисту по напрузі 5, який відслідковує напругу імпульсного стабілізатора 3 і при її перевищенні, подає сигнал, який блокує формувач керуючих імпульсів 6, внаслідок чого вимикається підсилювач потужності 4 і напруга на його виході зникає; блоком захисних трансформаторів 8, які обмежують струм на виході групового джерела до безпечної величини за рахунок насичення їх магнітопроводів. Таким чином, усі функціональні елементи запропонованого джерела живлення з іскробезпечними виходами охоплені та продубльовані блоками швидкодіючого електронного захисту, що гарантує іскробезпечность виходів пристрою як в робочому, так і аварійному режимах роботи. 5 Комп’ютерна верстка Л. Купенко 43401 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
