Сушильний агрегат відходів деревини та інших сипучих матеріалів

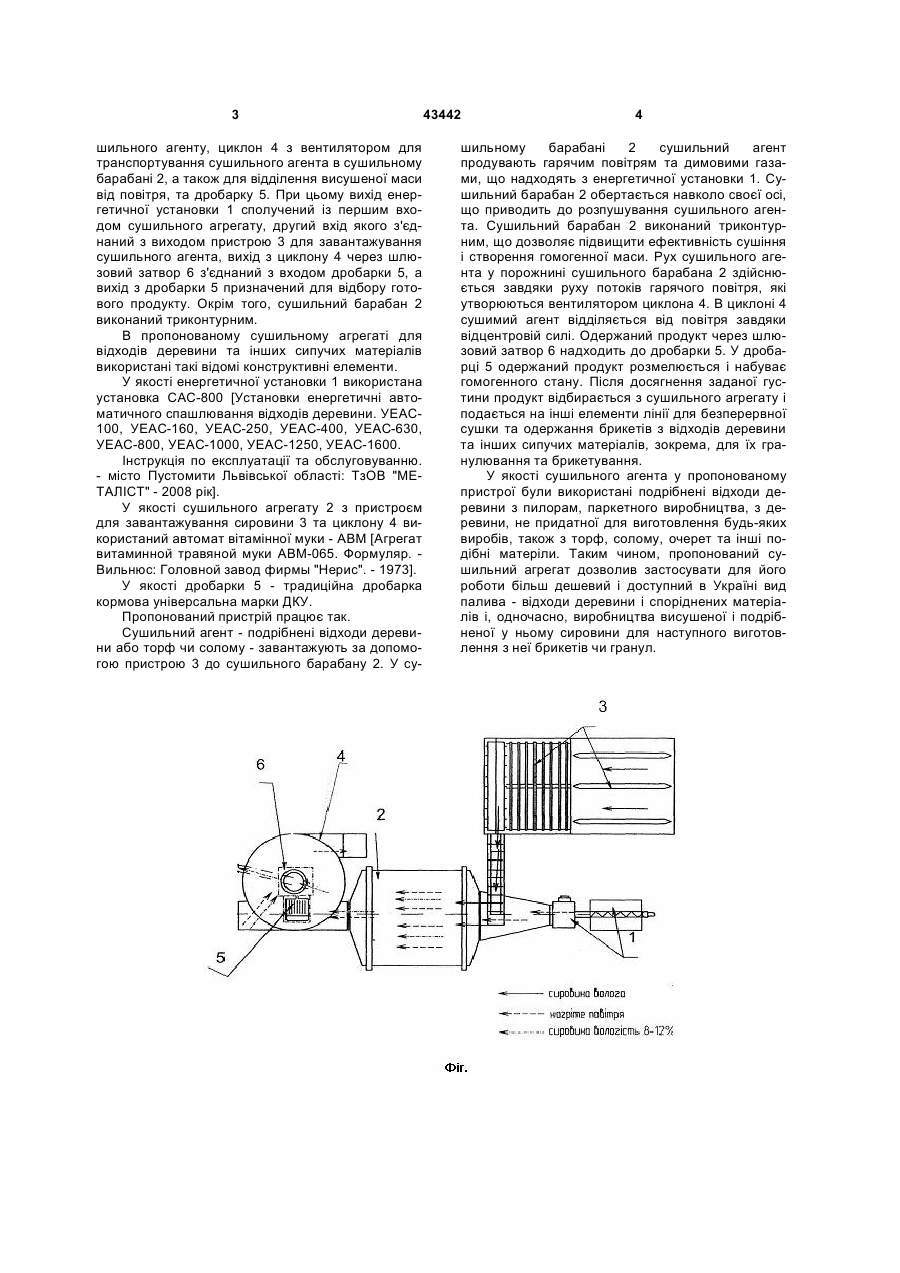

1. Сушильний агрегат відходів деревини та інших сипучих матеріалів, який містить енергетичну установку, призначену для використання як палива відходів деревини - сушильного агента, сушильний барабан з пристроєм для завантажування сушильного агента, циклон для транспорту 3 шильного агенту, циклон 4 з вентилятором для транспортування сушильного агента в сушильному барабані 2, а також для відділення висушеної маси від повітря, та дробарку 5. При цьому вихід енергетичної установки 1 сполучений із першим входом сушильного агрегату, другий вхід якого з'єднаний з виходом пристрою 3 для завантажування сушильного агента, вихід з циклону 4 через шлюзовий затвор 6 з'єднаний з входом дробарки 5, а вихід з дробарки 5 призначений для відбору готового продукту. Окрім того, сушильний барабан 2 виконаний триконтурним. В пропонованому сушильному агрегаті для відходів деревини та інших сипучих матеріалів використані такі відомі конструктивні елементи. У якості енергетичної установки 1 використана установка САС-800 [Установки енергетичні автоматичного спашлювання відходів деревини. УЕАС100, УЕАС-160, УЕАС-250, УЕАС-400, УЕАС-630, УЕАС-800, УЕАС-1000, УЕАС-1250, УЕАС-1600. Інструкція по експлуатації та обслуговуванню. - місто Пустомити Львівської області: ТзОВ "МЕТАЛІСТ" - 2008 рік]. У якості сушильного агрегату 2 з пристроєм для завантажування сировини 3 та циклону 4 використаний автомат вітамінної муки - АВМ [Агрегат витаминной травяной муки АВМ-065. Формуляр. Вильнюс: Головной завод фирмы "Нерис". - 1973]. У якості дробарки 5 - традиційна дробарка кормова універсальна марки ДКУ. Пропонований пристрій працює так. Сушильний агент - подрібнені відходи деревини або торф чи солому - завантажують за допомогою пристрою 3 до сушильного барабану 2. У су 43442 4 шильному барабані 2 сушильний агент продувають гарячим повітрям та димовими газами, що надходять з енергетичної установки 1. Сушильний барабан 2 обертається навколо своєї осі, що приводить до розпушування сушильного агента. Сушильний барабан 2 виконаний триконтурним, що дозволяє підвищити ефективність сушіння і створення гомогенної маси. Рух сушильного агента у порожнині сушильного барабана 2 здійснюється завдяки руху потоків гарячого повітря, які утворюються вентилятором циклона 4. В циклоні 4 сушимий агент відділяється від повітря завдяки відцентровій силі. Одержаний продукт через шлюзовий затвор 6 надходить до дробарки 5. У дробарці 5 одержаний продукт розмелюється і набуває гомогенного стану. Після досягнення заданої густини продукт відбирається з сушильного агрегату і подається на інші елементи лінії для безперервної сушки та одержання брикетів з відходів деревини та інших сипучих матеріалів, зокрема, для їх гранулювання та брикетування. У якості сушильного агента у пропонованому пристрої були використані подрібнені відходи деревини з пилорам, паркетного виробництва, з деревини, не придатної для виготовлення будь-яких виробів, також з торф, солому, очерет та інші подібні матеріли. Таким чином, пропонований сушильний агрегат дозволив застосувати для його роботи більш дешевий і доступний в Україні вид палива - відходи деревини і споріднених матеріалів і, одночасно, виробництва висушеної і подрібненої у ньому сировини для наступного виготовлення з неї брикетів чи гранул. 5 Комп’ютерна верстка Д. Шеверун 43442 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
