Вібраційний сушильний агрегат

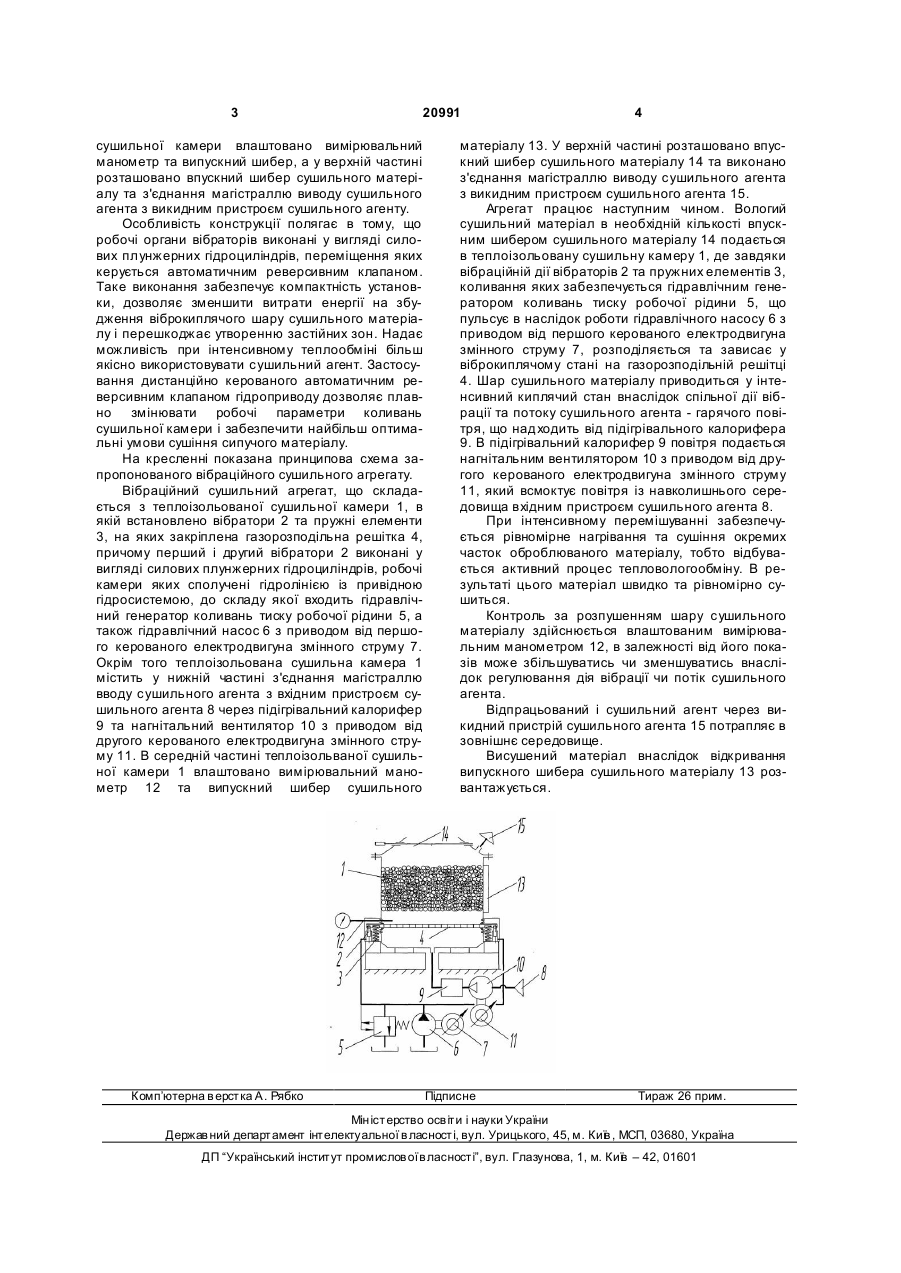

Вібраційний сушильний агрегат, що містить сушильну камеру із газорозподільною решіткою, яка встановлена на пружних елементах, та прикріплений до камери вібратор, який відрізняється тим, що в нього встановлено другий вібратор та пружні елементи, на яких закріплена газорозподільна решітка, причому перший і другий вібратори виконані у вигляді силових плунжерних гідроциліндрів, робочі камери яких сполучені гідролінією із привідною гідросистемою, до складу якої входить 3 20991 сушильної камери влаштовано вимірювальний манометр та випускний шибер, а у верхній частині розташовано впускний шибер сушильного матеріалу та з'єднання магістраллю виводу сушильного агента з викидним пристроєм сушильного агенту. Особливість конструкції полягає в тому, що робочі органи вібраторів виконані у вигляді силових плунжерних гідроциліндрів, переміщення яких керується автоматичним реверсивним клапаном. Таке виконання забезпечує компактність установки, дозволяє зменшити витрати енергії на збудження віброкиплячого шару сушильного матеріалу і перешкоджає утворенню застійних зон. Надає можливість при інтенсивному теплообміні більш якісно використовувати сушильний агент. Застосування дистанційно керованого автоматичним реверсивним клапаном гідроприводу дозволяє плавно змінювати робочі параметри коливань сушильної камери і забезпечити найбільш оптимальні умови сушіння сипучого матеріалу. На кресленні показана принципова схема запропонованого вібраційного сушильного агрегату. Вібраційний сушильний агрегат, що складається з теплоізольованої сушильної камери 1, в якій встановлено вібратори 2 та пружні елементи 3, на яких закріплена газорозподільна решітка 4, причому перший і другий вібратори 2 виконані у вигляді силових плунжерних гідроциліндрів, робочі камери яких сполучені гідролінією із привідною гідросистемою, до складу якої входить гідравлічний генератор коливань тиску робочої рідини 5, а також гідравлічний насос 6 з приводом від першого керованого електродвигуна змінного струму 7. Окрім того теплоізольована сушильна камера 1 містить у нижній частині з'єднання магістраллю вводу сушильного агента з вхідним пристроєм сушильного агента 8 через підігрівальний калорифер 9 та нагнітальний вентилятор 10 з приводом від другого керованого електродвигуна змінного струму 11. В середній частині теплоізольваної сушильної камери 1 влаштовано вимірювальний манометр 12 та випускний шибер сушильного Комп’ютерна в ерстка А. Рябко 4 матеріалу 13. У верхній частині розташовано впускний шибер сушильного матеріалу 14 та виконано з'єднання магістраллю виводу сушильного агента з викидним пристроєм сушильного агента 15. Агрегат працює наступним чином. Вологий сушильний матеріал в необхідній кількості впускним шибером сушильного матеріалу 14 подається в теплоізольовану сушильну камеру 1, де завдяки вібраційній дії вібраторів 2 та пружних елементів 3, коливання яких забезпечується гідравлічним генератором коливань тиску робочої рідини 5, що пульсує в наслідок роботи гідравлічного насосу 6 з приводом від першого керованого електродвигуна змінного струму 7, розподіляється та зависає у віброкиплячому стані на газорозподільній решітці 4. Шар сушильного матеріалу приводиться у інтенсивний киплячий стан внаслідок спільної дії вібрації та потоку сушильного агента - гарячого повітря, що надходить від підігрівального калорифера 9. В підігрівальний калорифер 9 повітря подається нагнітальним вентилятором 10 з приводом від другого керованого електродвигуна змінного струму 11, який всмоктує повітря із навколишнього середовища вхідним пристроєм сушильного агента 8. При інтенсивному перемішуванні забезпечується рівномірне нагрівання та сушіння окремих часток оброблюваного матеріалу, тобто відбувається активний процес тепловологообміну. В результаті цього матеріал швидко та рівномірно сушиться. Контроль за розпушенням шару сушильного матеріалу здійснюється влаштованим вимірювальним манометром 12, в залежності від його показів може збільшуватись чи зменшуватись внаслідок регулювання дія вібрації чи потік сушильного агента. Відпрацьований і сушильний агент через викидний пристрій сушильного агента 15 потрапляє в зовнішнє середовище. Висушений матеріал внаслідок відкривання випускного шибера сушильного матеріалу 13 розвантажується. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
