Високовольтний імпульсний конденсатор

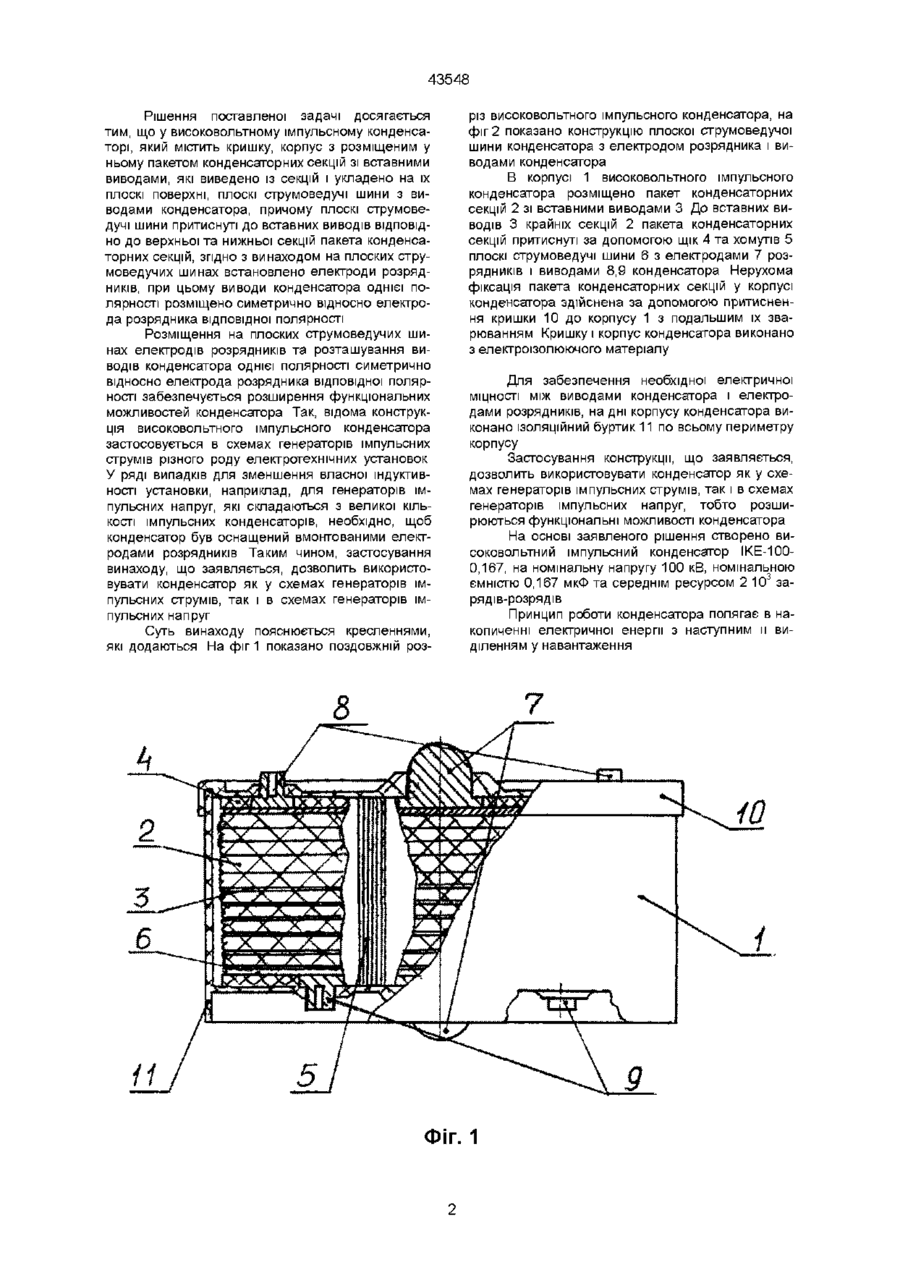

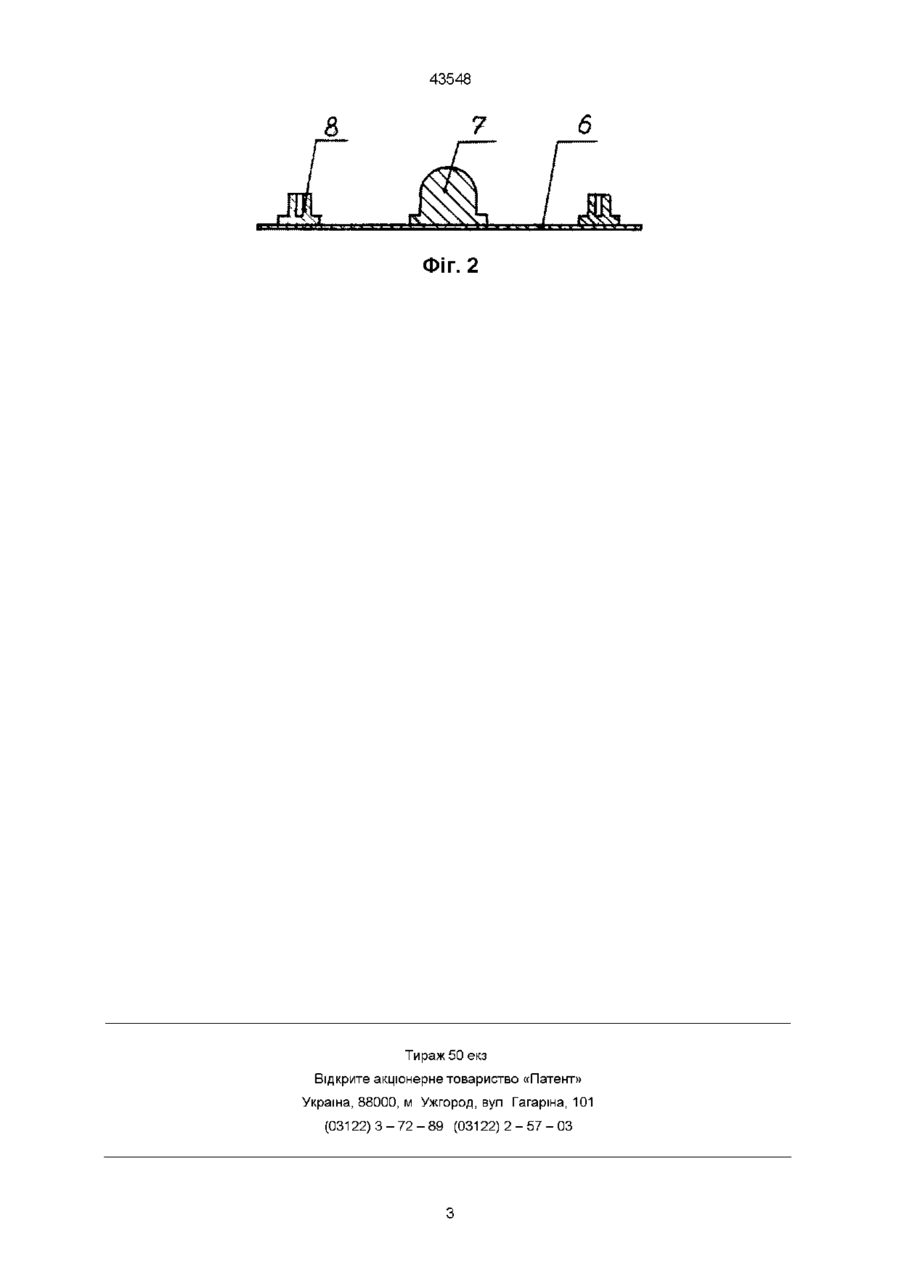

Високовольтний імпульсний конденсатор, що містить кришку, корпус з розміщеним у ньому па кетом конденсаторних секцій зі вставними виводами, які виведено із секцій і укладено на їх плоскі поверхні, плоскі струмоведучі шини з виводами конденсатора, причому плоскі струмоведучі шини притиснуто до вставних виводів ВІДПОВІДНО ДО верхньої і нижньої секцій пакета конденсаторних секцій, який відрізняється тим, що на плоских струмоведучих шинах встановлено електроди розрядників, при цьому виводи конденсатора однієї полярності розміщено симетрично відносно електрода розрядника відповідної полярності Винахід відноситься до електротехніки, зокрема, до високовольтних імпульсних конденсаторів і може бути використаний для створення ємнісних накопичувачів електричної енергії в різного роду електротехнічних установках Відомо імпульсний електричний конденсатор /А с 420022, СССР МКИ2 Н01 G1/16, опубл БИ № 10, 1974 г/, що містить корпус з розміщеним у ньому пакетом конденсаторних секцій, які виконано з виступаючими на їх торцях обкладками, які контактують між собою за допомогою притискнутих до торців металічних накладок, та виводи конденсатора, при цьому накладки виконано у вигляді сітки, дріт якої приєднано до виводів конденсатора Ознаками, що збігаються з суттєвими ознаками винаходу, що заявляється, є такі в корпусі конденсатора розміщено пакет конденсаторних секцій, який сполучено з виводами конденсатора за допомогою металевих накладок Як прототип прийнято високовольтний імпульсний конденсатор /заявка на патент України № 99127110 від 27 12 1999 р , МПК6 H01G 1/02/, який містить кришку, корпус з розміщеним у ньому пакетом конденсаторних секцій зі вставними виводами, які виведено із секції і укладено на їх плоскі поверхні, плоскі струмоведучі шини, одна з котрих притиснута до вставних струмовиводів верхньої, а друга - до вставних струмовиводів нижньої секції пакета конденсаторних секцій, причому виводи конденсатора установлено на плоских струмоведучих шинах, ВІДПОВІДНО з боку верхньої і нижньої секцій пакета Ознаками, які збігаються з суттєвими ознаками винаходу, що заявляється, є такі в корпусі конденсатора розміщено пакет конденсаторних секцій зі вставними виводами, які виведено із секції і укладено на їх плоскі поверхні, до вставних виводів верхньої і нижньої секцій пакета конденсаторних секцій притиснуті плоскі струмоведучі шини, на яких встановлено виводи конденсатора До причин, що перешкоджають одержанню очікуваного технічного результату, слід віднести обмежені функціональні можливості відомого конденсатора, тому що конструкція конденсатора не дозволяє використовувати його в установках з низькою величиною власної індуктивності, наприклад в генераторах імпульсних напруг В основу винаходу поставлено задачу удосконалення відомої конструкції високовольтного імпульсного конденсатора, в якому за рахунок зміни конструкції вивідного вузла конденсатора, розширюються його функціональні можливості Причиною, що перешкоджає одержанню очікуваного технічного результату, є те, що при експлуатації конденсатора в умовах ударно-вібраційних навантажень, що виникають при розряді конденсатора неможливо забезпечити надійний електричний контакт натиском поміж торцями секцій і металевими накладками, які виконано у вигляді сітки з дроту, що не дозволяє забезпечити тривалу надійну експлуатацію конденсатора в імпульсному режимі Крім того, конструкція конденсатора не дозволяє використовувати його в установках, в яких необхідно мати низьку величину власної індуктивності самої установки вш 00 ю СО 43548 Рішення поставленої задачі досягається тим, що у високовольтному імпульсному конденсаторі, який містить кришку, корпус з розміщеним у ньому пакетом конденсаторних секцій зі вставними виводами, які виведено із секцій і укладено на їх плоскі поверхні, плоскі струмоведучі шини з виводами конденсатора, причому плоскі струмоведучі шини притиснуті до вставних виводів ВІДПОВІДНО до верхньої та нижньої секцій пакета конденсаторних секцій, згідно з винаходом на плоских струмоведучих шинах встановлено електроди розрядників, при цьому виводи конденсатора однієї полярності розміщено симетрично відносно електрода розрядника відповідної полярності Розміщення на плоских струмоведучих шинах електродів розрядників та розташування виводів конденсатора однієї полярності симетрично відносно електрода розрядника відповідної полярності забезпечується розширення функціональних можливостей конденсатора Так, відома конструкція високовольтного імпульсного конденсатора застосовується в схемах генераторів імпульсних струмів різного роду електротехнічних установок У ряді випадків для зменшення власної індуктивності установки, наприклад, для генераторів імпульсних напруг, які складаються з великої КІЛЬКОСТІ імпульсних конденсаторів, необхідно, щоб конденсатор був оснащений вмонтованими електродами розрядників Таким чином, застосування винаходу, що заявляється, дозволить використовувати конденсатор як у схемах генераторів імпульсних струмів, так і в схемах генераторів імпульсних напруг Суть винаходу пояснюється кресленнями, які додаються На фіг 1 показано поздовжній роз різ високовольтного імпульсного конденсатора, на фіг 2 показано конструкцію плоскої струмоведучої шини конденсатора з електродом розрядника і виводами конденсатора В корпусі 1 високовольтного імпульсного конденсатора розміщено пакет конденсаторних секцій 2 зі вставними виводами 3 До вставних виводів 3 крайніх секцій 2 пакета конденсаторних секцій притиснуті за допомогою щік 4 та хомутів 5 плоскі струмоведучі шини 6 з електродами 7 розрядників і виводами 8,9 конденсатора Нерухома фіксація пакета конденсаторних секцій у корпусі конденсатора здійснена за допомогою притиснення кришки 10 до корпусу 1 з подальшим їх зварюванням Кришку і корпус конденсатора виконано з електроізолюючого матеріалу Для забезпечення необхідної електричної МІЦНОСТІ між виводами конденсатора і електродами розрядників, на дні корпусу конденсатора виконано ІЗОЛЯЦІЙНИЙ буртик 11 по всьому периметру корпусу Застосування конструкції, що заявляється, дозволить використовувати конденсатор як у схемах генераторів імпульсних струмів, так і в схемах генераторів імпульсних напруг, тобто розширюються функціональні можливості конденсатора На основі заявленого рішення створено високовольтний імпульсний конденсатор ІКЕ-1000,167, на номінальну напругу 100 кВ, номінальною ємністю 0,167 мкФ та середнім ресурсом 2 10 зарядів-розрядів Принцип роботи конденсатора полягає в накопиченні електричної енергії з наступним и виділенням у навантаження ФІГ. 1 43548 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
