Установка для очищення води для розведення та зберігання медичних п`явок

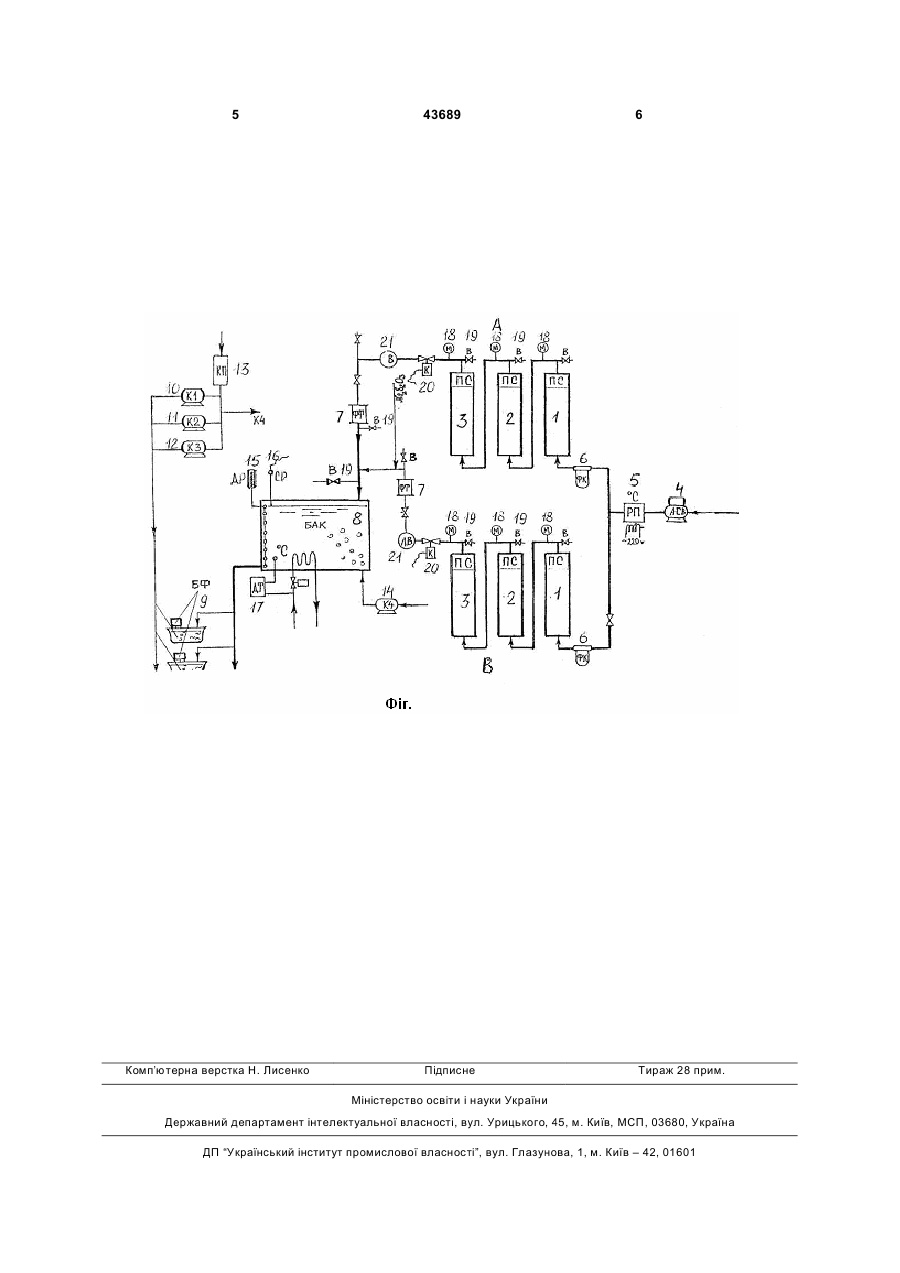

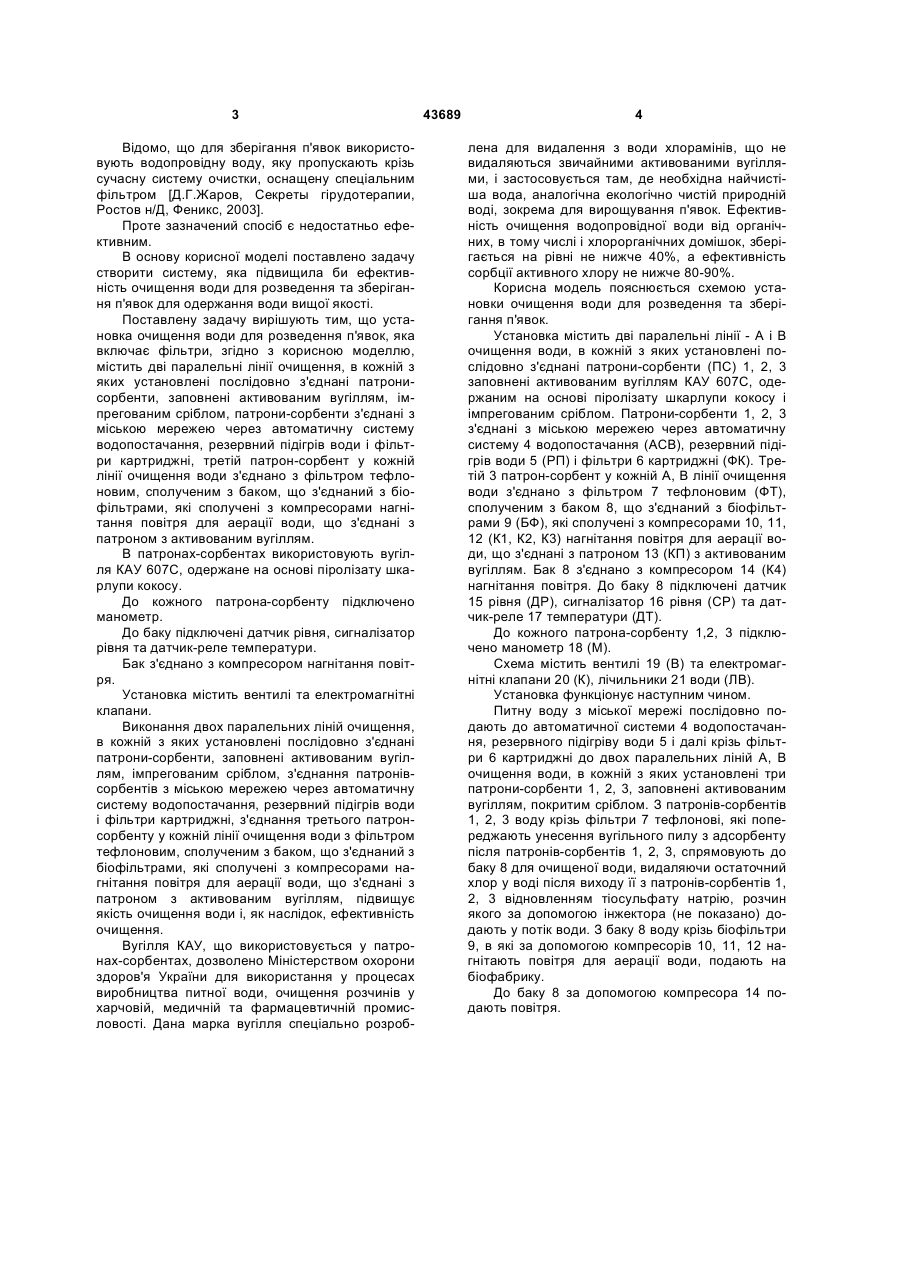

1. Установка для очищення води для розведення та зберігання медичних п'явок, що містить фільтри, яка відрізняється тим, що містить дві паралельні лінії очищення, в кожній з яких установлені послідовно з'єднані патрони-сорбенти, заповнені активованим вугіллям, імпрегованим сріблом, патрони-сорбенти з'єднані з міською мережею через автоматичну систему водопостачання, резервний підігрів води і фільтри картриджні, третій патрон-сорбент у кожній лінії очищення води з'єднано з фільтром тефлоновим, сполученим з баком, що з'єднаний з біофільтра 3 Відомо, що для зберігання п'явок використовують водопровідну воду, яку пропускають крізь сучасну систему очистки, оснащену спеціальним фільтром [Д.Г.Жаров, Секреты гірудотерапии, Ростов н/Д, Феникс, 2003]. Проте зазначений спосіб є недостатньо ефективним. В основу корисної моделі поставлено задачу створити систему, яка підвищила би ефективність очищення води для розведення та зберігання п'явок для одержання води вищої якості. Поставлену задачу вирішують тим, що установка очищення води для розведення п'явок, яка включає фільтри, згідно з корисною моделлю, містить дві паралельні лінії очищення, в кожній з яких установлені послідовно з'єднані патронисорбенти, заповнені активованим вугіллям, імпрегованим сріблом, патрони-сорбенти з'єднані з міською мережею через автоматичну систему водопостачання, резервний підігрів води і фільтри картриджні, третій патрон-сорбент у кожній лінії очищення води з'єднано з фільтром тефлоновим, сполученим з баком, що з'єднаний з біофільтрами, які сполучені з компресорами нагнітання повітря для аерації води, що з'єднані з патроном з активованим вугіллям. В патронах-сорбентах використовують вугілля КАУ 607С, одержане на основі піролізату шкарлупи кокосу. До кожного патрона-сорбенту підключено манометр. До баку підключені датчик рівня, сигналізатор рівня та датчик-реле температури. Бак з'єднано з компресором нагнітання повітря. Установка містить вентилі та електромагнітні клапани. Виконання двох паралельних ліній очищення, в кожній з яких установлені послідовно з'єднані патрони-сорбенти, заповнені активованим вугіллям, імпрегованим сріблом, з'єднання патронівсорбентів з міською мережею через автоматичну систему водопостачання, резервний підігрів води і фільтри картриджні, з'єднання третього патронсорбенту у кожній лінії очищення води з фільтром тефлоновим, сполученим з баком, що з'єднаний з біофільтрами, які сполучені з компресорами нагнітання повітря для аерації води, що з'єднані з патроном з активованим вугіллям, підвищує якість очищення води і, як наслідок, ефективність очищення. Вугілля КАУ, що використовується у патронах-сорбентах, дозволено Міністерством охорони здоров'я України для використання у процесах виробництва питної води, очищення розчинів у харчовій, медичній та фармацевтичній промисловості. Дана марка вугілля спеціально розроб 43689 4 лена для видалення з води хлорамінів, що не видаляються звичайними активованими вугіллями, і застосовується там, де необхідна найчистіша вода, аналогічна екологічно чистій природній воді, зокрема для вирощування п'явок. Ефективність очищення водопровідної води від органічних, в тому числі і хлорорганічних домішок, зберігається на рівні не нижче 40%, а ефективність сорбції активного хлору не нижче 80-90%. Корисна модель пояснюється схемою установки очищення води для розведення та зберігання п'явок. Установка містить дві паралельні лінії - А і В очищення води, в кожній з яких установлені послідовно з'єднані патрони-сорбенти (ПС) 1, 2, 3 заповнені активованим вугіллям КАУ 607С, одержаним на основі піролізату шкарлупи кокосу і імпрегованим сріблом. Патрони-сорбенти 1, 2, 3 з'єднані з міською мережею через автоматичну систему 4 водопостачання (АСВ), резервний підігрів води 5 (РП) і фільтри 6 картриджні (ФК). Третій 3 патрон-сорбент у кожній А, В лінії очищення води з'єднано з фільтром 7 тефлоновим (ФТ), сполученим з баком 8, що з'єднаний з біофільтрами 9 (БФ), які сполучені з компресорами 10, 11, 12 (К1, К2, К3) нагнітання повітря для аерації води, що з'єднані з патроном 13 (КП) з активованим вугіллям. Бак 8 з'єднано з компресором 14 (К4) нагнітання повітря. До баку 8 підключені датчик 15 рівня (ДР), сигналізатор 16 рівня (СР) та датчик-реле 17 температури (ДТ). До кожного патрона-сорбенту 1,2, 3 підключено манометр 18 (М). Схема містить вентилі 19 (В) та електромагнітні клапани 20 (К), лічильники 21 води (ЛВ). Установка функціонує наступним чином. Питну воду з міської мережі послідовно подають до автоматичної системи 4 водопостачання, резервного підігріву води 5 і далі крізь фільтри 6 картриджні до двох паралельних ліній А, В очищення води, в кожній з яких установлені три патрони-сорбенти 1, 2, 3, заповнені активованим вугіллям, покритим сріблом. З патронів-сорбентів 1, 2, 3 воду крізь фільтри 7 тефлонові, які попереджають унесення вугільного пилу з адсорбенту після патронів-сорбентів 1, 2, 3, спрямовують до баку 8 для очищеної води, видаляючи остаточний хлор у воді після виходу її з патронів-сорбентів 1, 2, 3 відновленням тіосульфату натрію, розчин якого за допомогою інжектора (не показано) додають у потік води. З баку 8 воду крізь біофільтри 9, в які за допомогою компресорів 10, 11, 12 нагнітають повітря для аерації води, подають на біофабрику. До баку 8 за допомогою компресора 14 подають повітря. 5 Комп’ютерна верстка Н. Лиcенко 43689 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
