Установка очищення питної води

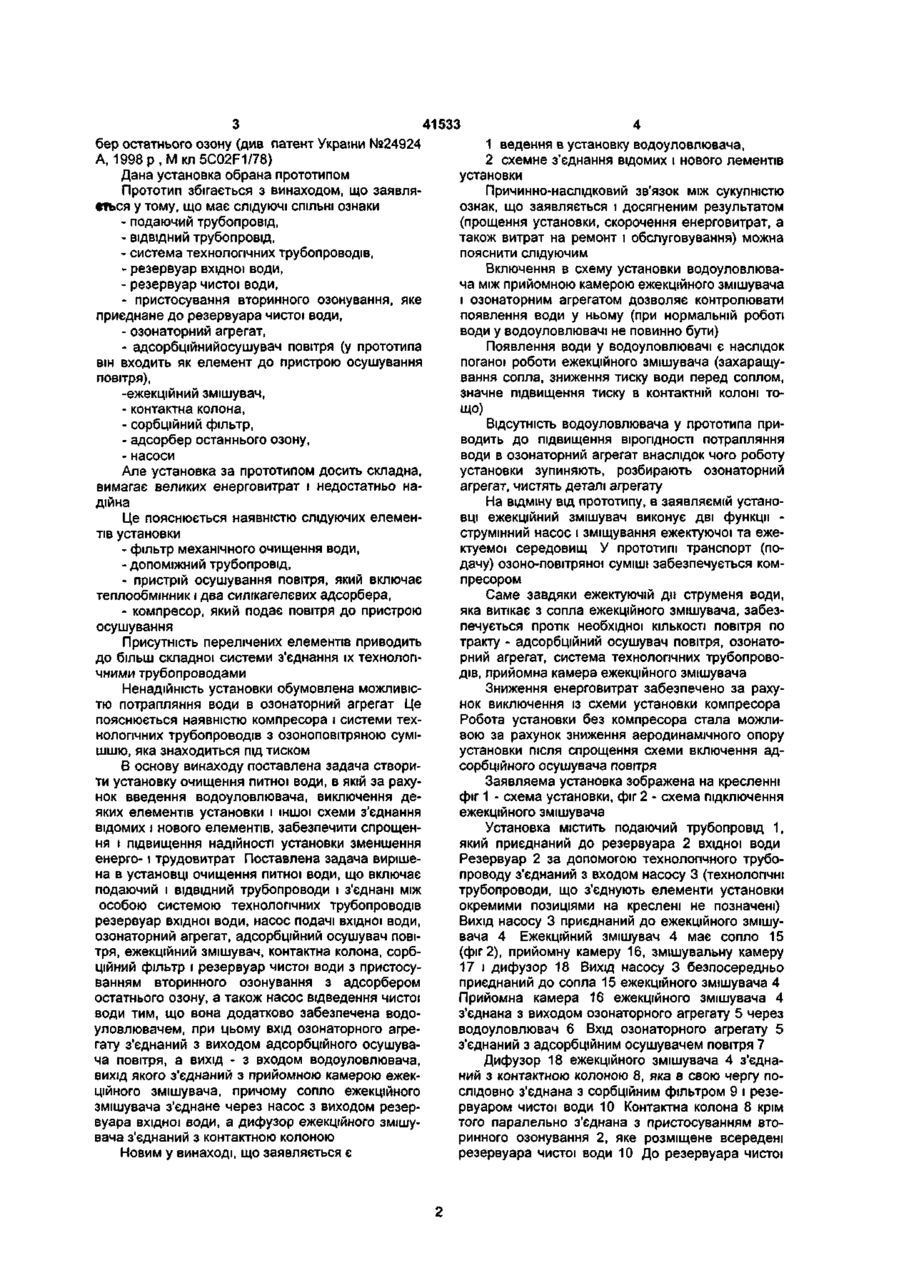

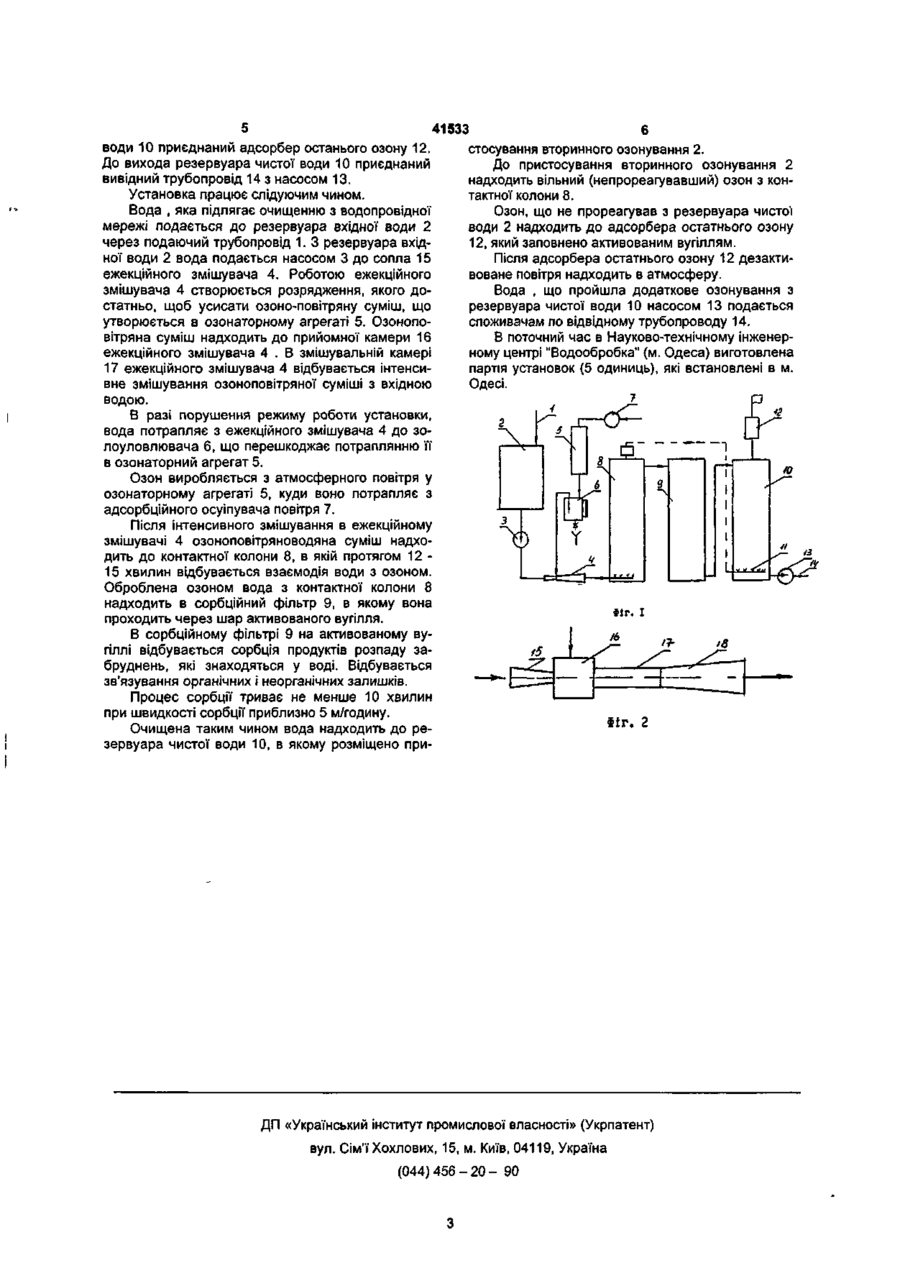

Установка очищення питної води, включаюча подаючий і відвідний трубопроводи і з'єднані між собою системою технологічних трубопроводів резервуар вхідної води, насос подачі вхідної води, озонаторний агрегат, адсорбційний осушувач повітря, ежекційний змішувач, контактна колона, Винахід відноситься до технології обробки води, зокрема до установки очищення води методом фільтрації, сорбції і озонування, яка може бути застосована для очищення як питної, так і сточної води. Відома установка очищення води, яка містить ємкість вхідної води, озонаторний агрегат, насос вхідної води, фільтри механічного очищення, ежекційний змішувач, контактну колону, колону для поділяння, сорбційні фільтри, проміжну ємкість і резервуар чистої води. Озонаторний агрегат по воді паралельно приєднаний через насос до увода вхідної води і до фільтрів механічного очищення .інші вузли установки з'єднані послідовно (див. Технічні умови України "Установки УОФВ-100 по улучшению питьевой води, подаваемой хозпитьевнми водопроводами" ТУУ 88-3534534-00193.). Аналог збігається з винаходом, що заявляється у тому, що містить загальні ознаки: - резервуар вхідної води; - озонаторний агрегат; - контактна колона; - сорбційний фільтр; - резервуар чистої води; - насоси. Але відома установка досить складна. Це по——-явнюється наявністю двох фільтрів механічного очищення води, двох сорбційних фільтрів, компре сорбційний фільтр і резервуар чистої води з пристосуванням вторинного озонування води і з адсорбером остатнього озону, а також насос відведення чистої води, яка відрізняється тим, що вона додатково забезпечена водоуловлювачем, при цьому вхід озонаторного агрегату з'єднаний з виходом адсорбційного осушувача повітря, а вихід - з входом водоуловлювача, вихід якого з'єднаний з прийомною камерою ежекційного змішувача, причому, сопло ежекційного змішувача з'єднане через насос з виходом резервуара вхідної води, а дифузор ежекційного змішувача з'єднаний з контактною колоною. сора, колони для поділяння, проміжної ємкості і мембранних елементів. Крім того, відома установка мав високі енерговитрати - 23кВт.год на 1г одержання озону. Найближчою до заявляємо!" є установка очищення питної води, яка включає подаючий і відвідний трубопроводи і з'єднані між собою системою технологічних трубопроводів резервуар вхідної води, озонаторний агрегат, фільтр механічного очищення води, розміщений перед резервуаром вхідної води, ежекційний змішувач, контактну колону, пристрій осушування повітря, одним з елементів якого є адсорбційний осушувач повітря, насоси, сорбційний фільтр і резервуар чистої води з адсорбером остатнього озону. Перелічені елементи установки з'єднані між, собою технологічними трубопроводами слідуючим чином: вхід фільтру механічного очищення води через подаючий трубопровід з'єднаний з пристроєм осушування повітря збоку подання води, а вихід фільтру механічного очищення води - з входом резервуара вхідної води. Вхід пристрою осушування повітря, збоку подання повітря, з'єднаний з компресором, а вихід - з входом озонаторного агрегату, який з'єднаний з прийомною камерою ежекційного змішувача і контактною колоною. Контактна колона з'єднана також з пристосуванням вторинного озонування резервуара чистої води. До резервуара чистої води приєднаний адсор со ю 41533 бер остатнього озону (див патент України №24924 A, 1998p,Miai5C02F1/78) Дана установка обрана прототипом Прототип збігається з винаходом, що заявляешься у тому, що має слідуючі СПІЛЬНІ ознаки - подаючий трубопровід, - ВІДВІДНИЙ трубопровід, - система технологічних трубопроводів, - резервуар вхідної води, - резервуар чистої води, - пристосування вторинного озонування, яке приєднане до резервуара чистої води, - озонаторний агрегат, - адсорбційнийосушувач повітря (у прототипа він входить як елемент до пристрою осушування повітря), -ежекційний змішувач, - контактна колона, - сорбційний фільтр, - адсорбер останнього озону, - насоси Але установка за прототипом досить складна, вимагає великих енерговитрат і недостатньо надійна Це пояснюється наявністю слідуючих елементів установки - фільтр механічного очищення води, - допоміжний трубопровід, - пристрій осушування повітря, який включає теплообмінник і два силікагелєвих адсорбера, - компресор, який подає повітря до пристрою осушування Присутність перелічених елементів приводить до більш складної системи з'єднання їх технолопчними трубопроводами Ненадійність установки обумовлена можливістю потрапляння води в озонаторний агрегат Це пояснюється наявністю компресора і системи технологічних трубопроводів з озоноповітряною сумішшю, яка знаходиться під тиском В основу винаходу поставлена задача створити установку очищення питної води, в якій за рахунок введення водоуловлювача, виключення деяких елементів установки і іншої схеми з'єднання відомих і нового елементів, забезпечити спрощення і підвищення надійності установки зменшення енерго-1 трудовитрат Поставлена задача вирішена в установці очищення питної води, що включає подаючий і ВІДВІДНИЙ трубопроводи і з'єднані між особою системою технологічних трубопроводів резервуар вхідної води, насос подачі вхідної води, озонаторний агрегат, адсорбційний осушувач повітря, ежекційний змішувач, контактна колона, сорбційний фільтр і резервуар чистої води з пристосуванням вторинного озонування з адсорбером остатнього озону, а також насос відведення чистої води тим, що вона додатково забезпечена водоуловлювачем, при цьому вхід озонаторного агрегату з'єднаний з виходом адсорбційного осушувача повітря, а вихід - з входом водоуловлювача, вихід якого з'єднаний з прийомною камерою ежекційного змішувача, причому сопло ежекційного змішувача з'єднане через насос з виходом резервуара вхідної води, а дифузор ежекційного змішувача з'єднаний з контактною колоною Новим у винаході, що заявляється є 1 ведення в установку водоуловлювача, 2 схемне з'єднання відомих і нового лементів установки Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється і досягненим результатом (прощення установки, скорочення енерговитрат, а також витрат на ремонт і обслуговування) можна пояснити слідуючим Включення в схему установки водоуловлювача між прийомною камерою ежекційного змішувача і озонаторним агрегатом дозволяє контролювати появлення води у ньому (при нормальній роботі води у водоуловлювачі не повинно бути) Появлення води у водоуловлювачі є наслідок поганої роботи ежекційного змішувача (захаращування сопла, зниження тиску води перед соплом, значне підвищення тиску в контактній колоні тощо) Відсутність водоуловлювача у прототипа приводить до підвищення вірогідності потрапляння води в озонаторний агрегат внаслідок чого роботу установки зупиняють, розбирають озонаторний агрегат, чистять деталі агрегату На відміну від прототипу, в заявляємій установці ежекційний змішувач виконує дві функції струмінний насос і зміщування ежектуючої та ежектуемої середовищ У прототипі транспорт (подачу) озоно-повітряної суміші забезпечується компресором Саме завдяки ежектуючій дії струменя води, яка витікає з сопла ежекційного змішувача, забезпечується протік необхідної КІЛЬКОСТІ повітря по тракту - адсорбційний осушувач повітря, озонаторний агрегат, система технологічних трубопроводів, прийомна камера ежекційного змішувача Зниження енерговитрат забезпечено за рахунок виключення із схеми установки компресора Робота установки без компресора стала можливою за рахунок зниження аеродинамічного опору установки після спрощення схеми включення адсорбційного осушувача повітря Заявляема установка зображена на кресленні фіг 1 - схема установки, фіг 2 - схема підключення ежекційного змішувача Установка містить подаючий трубопровід 1, який приєднаний до резервуара 2 вхідної води Резервуар 2 за допомогою технологічного трубопроводу з'єднаний з входом насосу 3 (технологічні трубопроводи, що з'єднують елементи установки окремими позиціями на креслені не позначені) Вихід насосу 3 приєднаний до ежекційного змішувача 4 Ежекційний змішувач 4 має сопло 15 (фіг 2), прийомну камеру 16, змішувальну камеру 17 і дифузор 18 Вихід насосу 3 безпосередньо приєднаний до сопла 15 ежекційного змішувача 4 Прийомна камера 16 ежекційного змішувача 4 з'єднана з виходом озонаторного агрегату 5 через водоуловлювач 6 Вхід озонаторного агрегату 5 з'єднаний з адсорбційним осушувачем повітря 7 Дифузор 18 ежекційного змішувача 4 з'єднаний з контактною колоною 8, яка в свою чергу послідовно з'єднана з сорбційним фільтром 9 і резервуаром чистої води 10 Контактна колона 8 крім того паралельно з'єднана з пристосуванням вторинного озонування 2, яке розміщене всередені резервуара чистої води 10 До резервуара чистої 41533 води 10 приєднаний адсорбер останього озону 12. стосування вторинного озонування 2. До вихода резервуара чистої води 10 приєднаний До пристосування вторинного озонування 2 вивідний трубопровід 14 з насосом 13. надходить вільний (непрореагувавший) озон з конУстановка працює слідуючим чином. тактної колони 8. Вода , яка підлягає очищенню з водопровідної Озон, що не прореагував з резервуара чистої мережі подається до резервуара вхідної води 2 води 2 надходить до адсорбера остатнього озону через подаючий трубопровід 1. З резервуара вхід12, який заповнено активованим вугіллям. ної води 2 вода подається насосом 3 до сопла 15 Після адсорбера остатнього озону 12 дезактиежекційного змішувача 4. Роботою ежекційного воване повітря надходить в атмосферу. змішувача 4 створюється розрядження, якого доВода , що пройшла додаткове озонування з статньо, щоб усисати озоно-повітряну суміш, що резервуара чистої води 10 насосом 13 подається утворюється в озонаторному агрегаті 5. Озонопоспоживачам по відвідному трубопроводу 14. вітряна суміш надходить до прийомної камери 16 В поточний час в Науково-технічному інженережекційного змішувача 4 . В змішувальній камері ному центрі "Водообробка" (м. Одеса) виготовлена 17 ежекційного змішувача 4 відбувається інтенсипартія установок (5 одиниць), які встановлені в м. вне змішування озоноповітряної суміші з вхідною Одесі. водою. В разі порушення режиму роботи установки, вода потрапляє з ежекційного змішувача 4 до золоуловлювача 6, що перешкоджає потраплянню її в озонаторний агрегат 5. Озон виробляється з атмосферного повітря у озонаторному агрегаті 5, куди воно потрапляє з адсорбційного осуіпувача повітря 7. Після інтенсивного змішування в ежекційному змішувачі 4 озоноповітряноводяна суміш надходить до контактної колони 8, в якій протягом 12 15 хвилин відбувається взаємодія води з озоном. Оброблена озоном вода з контактної колони 8 надходить в сорбційний фільтр 9, в якому вона проходить через шар активованого вугілля. В сорбційному фільтрі 9 на активованому вугіллі відбувається сорбція продуктів розпаду забруднень, які знаходяться у воді. Відбувається зв'язування органічних і неорганічних залишків. Процес сорбції триває не менше 10 хвилин при швидкості сорбції приблизно 5 м/годину. Фіг. 2 Очищена таким чином вода надходить до резервуара чистої води 10, в якому розміщено при ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90
