Спосіб попередньої очистки біогазу в біогазових установках безперервної дії

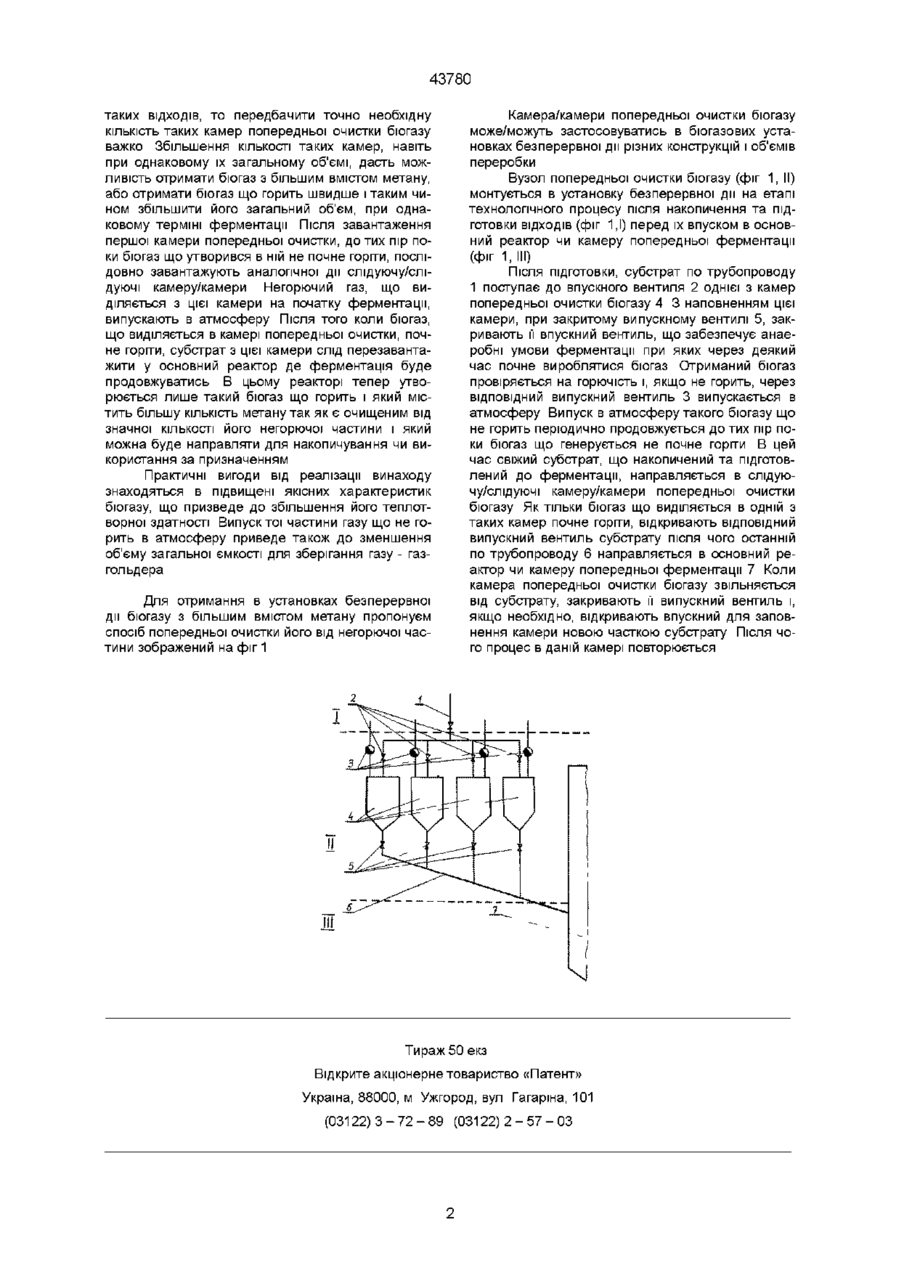

Спосіб попередньої очистки бюгазу в бюгазових установках безперервної дії за допомо гою камери/камер попередньої очистки, який відрізняється тим, що камера/камери попередньої очистки встановлюють перед основним реактором і в них починають ферментацію субстрату, а потім значна КІЛЬКІСТЬ негорючої частини бюгазу випускається в атмосферу, в результаті чого та частина газу, що залишається, має вищий вміст метану, що підвищує теплотворну здатність бюгазу Винахід відноситься до біотехнологм однією в галузей якої є бюконверсія органічних ВІДХОДІВ В бюгаз та високоефективні органічні добрива без шкідливих для довкілля наслідків вентилі, відіграє роль генератора надлишкового тиску бюгазу, з допомогою якого здійснюється перекачування субстрату з камери попередньої ферментації в камеру повторної ферментації і навпаки Крім того установка має камеру для накопичення бюгазу за рахунок чого здійснюється додаткове перемішування субстрату барботуванням, що забезпечує штенсивнішу ферментацію без використання дорогих газокомпресорів або механічних змішувачів з високою затратою енергії В такій камері накопичується той бюгаз, що генерується в камері попередньої ферментації і є сумішшю бюгазу різної якості Недоліком прототипу є те, що бюгаз який генерується в такій установці містить значну частку газу, який не горить і зменшує теплотворну здатність бюгазу В основу винаходу покладено завдання в установці безперервної дії отримати бюгаз з вищим вмістом метану за рахунок відокремлення його негорючої частини, що, за нашими даними, інтенсивно виділяється в певний період ферментації Поставлене завдання вирішується так, що органічні відходи, після накопичення і підготовки їх до ферментації, направляються не в основний реактор чи камеру попередньої ферментації установки безперервної дії, а в камеру/камери попередньої очистки бюгазу від його негорючої частини Ця/ці камера/камери працюють в анаеробному режимі, и/іх об'єм є таким, що дозволяє зберігати об'єм ВІДХОДІВ протягом терміну поки бюгаз, що там утворився, не почне горіти Так як процес утворення бюгазу в значній мірі залежить від складу органічних ВІДХОДІВ та природи їх утворення, що постійно змінюються, а також змінюється і КІЛЬКІСТЬ ВІДОМІ ТИПИ бюгазових реакторів з переробки органічних ВІДХОДІВ періодичної та безперервної дії, які мають свої принципові переваги та недоліки При роботі реакторів періодичної дії замічено, що бюгаз, який там утворюється, від негорючого, в перші дні утворення, змінюється до такого що горить і містить біля 80 % метану в подальші дні ферментації Реактори безперервної дії мають ряд переваг над реакторами періодичної дії і знаходять більше поширення на практиці, але генерований при цьому бюгаз має дещо нижчий вміст метану Це пояснюється тим, що органічні відходи, по мірі їх утворення чи накопичення, безперервно поступають в реактор протягом всього часу його експлуатації і в такому реакторі одночасно знаходяться як СВІЖІ відходи, так і такі що ферментуються там уже певний час, а також такі що закінчують ферментацію В таких умовах в реакторі одночасно генерується бюгаз з низьким та високим вмістом горючої частини, що, після їх змішування, містить 50-70% метану Із зменшенням долі метану ВІДПОВІДНО зменшується і теплотворна здатність бюгазу Кращим рахується бюгаз з більшим вмістом метану, для чого використовують різні пристрої і технологи, зокрема в патентах НДР №237302 А1, кл С 02 F11/04, РЖ N6, 1986, Швейцари N649576 А5, кл С 12 Р 05/02, РЖ N7, 1987 та ш Найбільш близькою є установка безперервної дії патент ФРГ N3341027 А1, кл С02 F11/04, РЖ N7, 1986 р, у якій є наявна камера попередньої ферментації, що, при закритому перепускному Зоя О 00 со 43780 таких ВІДХОДІВ, то передбачити точно необхідну КІЛЬКІСТЬ таких камер попередньої очистки бюгазу важко Збільшення КІЛЬКОСТІ таких камер, навіть при однаковому їх загальному об'ємі, дасть можливість отримати бюгаз з більшим вмістом метану, або отримати бюгаз що горить швидше і таким чином збільшити його загальний об'єм, при однаковому терміні ферментації Після завантаження першої камери попередньої очистки, до тих пір поки бюгаз що утворився в ній не почне горіти, послідовно завантажують аналогічної дії слідуючу/слідуючі камеру/камери Негорючий газ, що виділяється з цієї камери на початку ферментації, випускають в атмосферу Після того коли бюгаз, що виділяється в камері попередньої очистки, почне горіти, субстрат з цієї камери слід перезавантажити у основний реактор де ферментація буде продовжуватись В цьому реакторі тепер утворюється лише такий бюгаз що горить і який містить більшу КІЛЬКІСТЬ метану так як є очищеним від значної КІЛЬКОСТІ його негорючої частини і який можна буде направляти для накопичування чи використання за призначенням Практичні вигоди від реалізації винаходу знаходяться в підвищені якісних характеристик бюгазу, що призведе до збільшення його теплотворної здатності Випуск тої частини газу що не горить в атмосферу приведе також до зменшення об'єму загальної ємкості для зберігання газу - газгольдера Для отримання в установках безперервної дії бюгазу з більшим вмістом метану пропонуєм спосіб попередньої очистки його від негорючої частини зображений на фіг 1 Камера/камери попередньої очистки бюгазу може/можуть застосовуватись в бюгазових установках безперервної дії різних конструкцій і об'ємів переробки Вузол попередньої очистки бюгазу (фіг 1, II) монтується в установку безперервної дії на етапі технологічного процесу після накопичення та підготовки ВІДХОДІВ (фіг 1,1) перед їх впуском в основний реактор чи камеру попередньої ферментації (фіг 1, III) Після ПІДГОТОВКИ, субстрат по трубопроводу 1 поступає до впускного вентиля 2 однієї з камер попередньої очистки бюгазу 4 3 наповненням цієї камери, при закритому випускному вентилі 5, закривають м впускний вентиль, що забезпечує анаеробні умови ферментації при яких через деякий час почне вироблятися бюгаз Отриманий бюгаз провіряється на горючість і, якщо не горить, через ВІДПОВІДНИЙ випускний вентиль 3 випускається в атмосферу Випуск в атмосферу такого бюгазу що не горить періодично продовжується до тих пір поки бюгаз що генерується не почне горіти В цей час свіжий субстрат, що накопичений та підготовлений до ферментації, направляється в слідуючу/слідуючі камеру/камери попередньої очистки бюгазу Як тільки бюгаз що виділяється в одній з таких камер почне горіти, відкривають ВІДПОВІДНИЙ випускний вентиль субстрату після чого останній по трубопроводу 6 направляється в основний реактор чи камеру попередньої ферментації 7 Коли камера попередньої очистки бюгазу звільняється від субстрату, закривають м випускний вентиль і, якщо необхідно, відкривають впускний для заповнення камери новою часткою субстрату Після чого процес в даній камері повторюється Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43780
