Анемометр

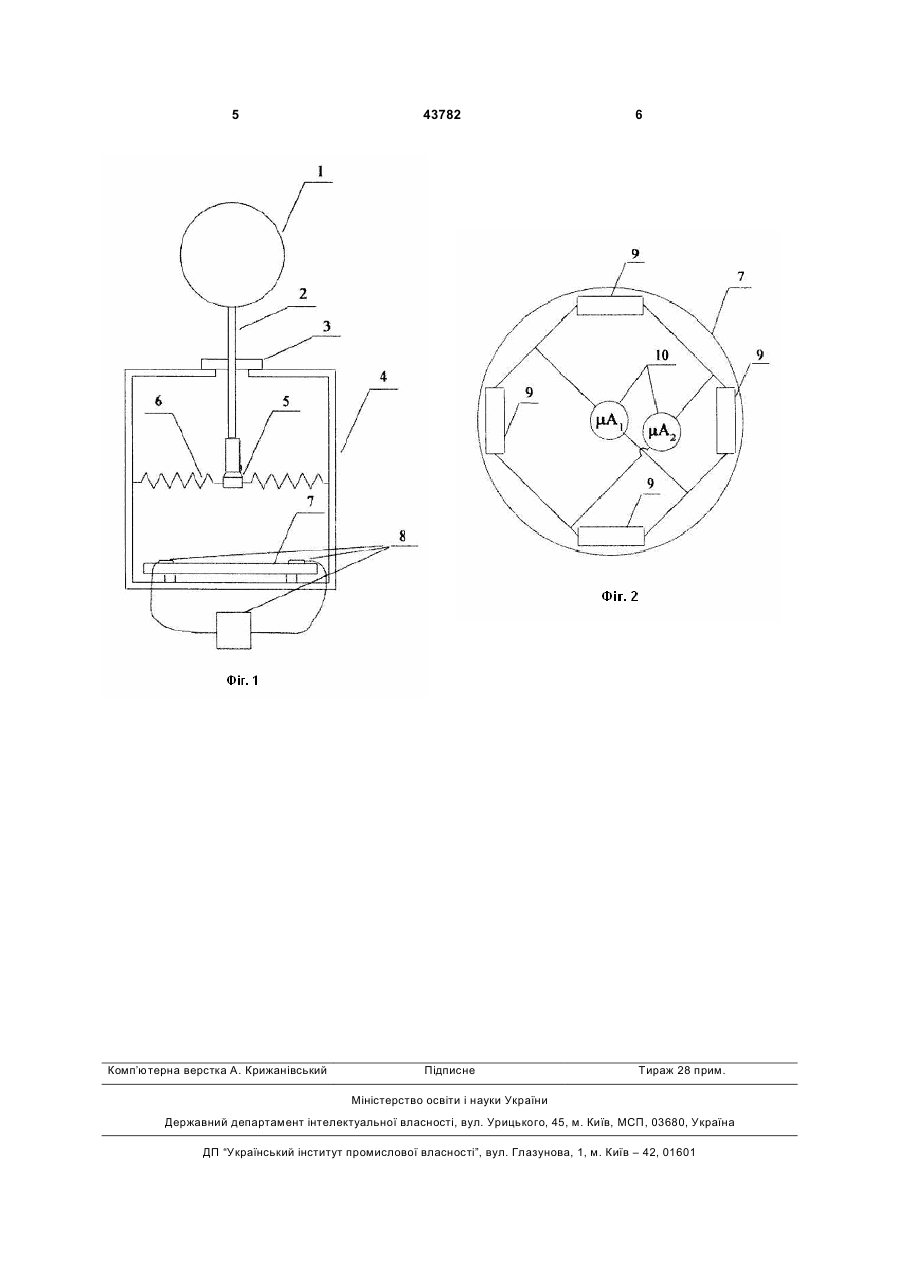

1. Анемометр, який містить парус, що нерухомо закріплений на вертикальній осі, реєструючий пристрій, який відрізняється тим, що він містить корпус, еластичну та герметичну прокладку, спрямоване джерело світла, закріплене в нижній час 3 них, компенсувати вплив зовнішніх факторів (таких як температура, вологість повітря тощо), вимірювати швидкість вітру у всіх напрямках та визначати його напрямок, зменшити масогабаритні розміри. Поставлена задача вирішується тим, що в анемометрі, який містить парус, що нерухомо закріплений на вертикальній осі, реєструючий пристрій, який відрізняється тим, що він містить корпус, еластичну та герметичну прокладку, спрямоване джерело світла, закріплене в нижній частині вертикальної осі, щонайменше одну пружину, яка одним кінцем закріплена до корпусу, а іншим - до спрямованого джерела світла, причому парус та джерело світла з'єднані на такій відстані від прокладки та мають такі масові пропорції, щоб різниця моментів сил тяжіння, що діють на вертикальну вісь, дорівнювала нулю, а реєструючий пристрій розташовано під джерелом світла. Крім того корпус може бути виконано циліндричним і/або ударостійким, реєструючий пристрій - з фотоелементів та мікроамперметрів, відповідно з'єднаних між собою. Суттєвими ознаками винаходу є наявність: - парусу; - вертикальної вісі; - еластичної та герметичної прокладки; - ударостійкого циліндричного корпусу; - спрямованого джерела світла; пружини; - реєструючого пристрою, а також парус закріплений нерухомо на вертикальній вісі. Відмінними від прототипу ознаками є наявність: - ударостійкого та циліндричного корпусу; - еластичної та герметичної прокладки; - спрямованого джерела світла; - пружин. Така конструкція дозволяє: - вимірювати швидкість та напрямок вітру з малою затримкою у часі; - автоматично виводити її для спостереження або запису на різні носії даних; - збільшити точність вимірювань; - зменшити складність конструкції. 43782 4 На Фіг.1 схематично зображено анемометр. На Фіг.2 зображено електричну схему реєструючої частини. Конструкція анемометра містить (Фіг.1): парус 1, вертикальну вісь 2, еластичну та герметичну прокладку 3, ударостійкий циліндричний корпус 4, спрямоване джерело світла 5 (наприклад, світловод), пружини 6, підставку для реєструючого пристрою 7, та реєструючий пристрій 8, який складається з фотоелементів 9 та мікроамперметрів 10 (Фіг.2). Запропонований анемометр працює наступним чином: при виникненні вітру, вітровий потік створює тиск на парус 1, який нерухомо закріплений на вертикальній осі 2. Вертикальна вісь 2 створює довільний кут з вертикаллю, який залежить від швидкості вітру. Довільний нахил вертикальної осі 2 відносно корпусу 4 забезпечує еластична прокладка 3. На іншому кінці вертикальної осі 2 закріплене джерело світу 5, яке випромінює спрямований на реєструючий пристрій 8 пучок світла. Також, до вертикальної осі 2 приєднано чотири пружини 6. Парус 1, та джерело світлу 5 з'єднані на такій відстані від прокладки 3, та мають такі масові пропорції, щоб різниця моментів сил тяжіння які діють на вісь дорівнювала нулю. Саме завдяки пружинам 6 забезпечується пропорційна сила реакції до зростаючої при великих кутах відхилу сили тиску вітру, а також повернення осі у початкове положення за відсутності вітру. Коли відхиляється вертикальна вісь 2, разом з нею змінюється положення світлового пучка відносно реєструючий пристрій 8. При наближенні пучка до фотоелементів 9, в них внаслідок фотоелектричного ефекту виникає електричний струм. Ці фотоелементи з'єднані в індикаторний міст, тож можна заміряти різницю струмів у діагоналях моста мікроамперметрами 10. Це і буде вихідним сигналом, який потім буде надсилатись до нуль-органа системи регулювання або комп'ютера. Така конструкція дозволяє вимірювати швидкість та напрямок вітру з малою затримкою у часі; автоматично виводити її для спостереження або запису на різні носії даних; збільшити точність вимірювань; зменшити складність конструкції. 5 Комп’ютерна верстка А. Крижанівський 43782 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
