Установка для біохімічної очистки стічних вод
Номер патенту: 43986
Опубліковано: 15.01.2002
Автори: Зайцев Володимир Олександрович, Судакова Ніна Миколаївна, Михайленко Денис Олександрович, Котеленець Борис Олександрович, Ткачов Олег Іванович, Михайленко Олександр Іванович, Морозова Тетяна Михайлівна
Формула / Реферат

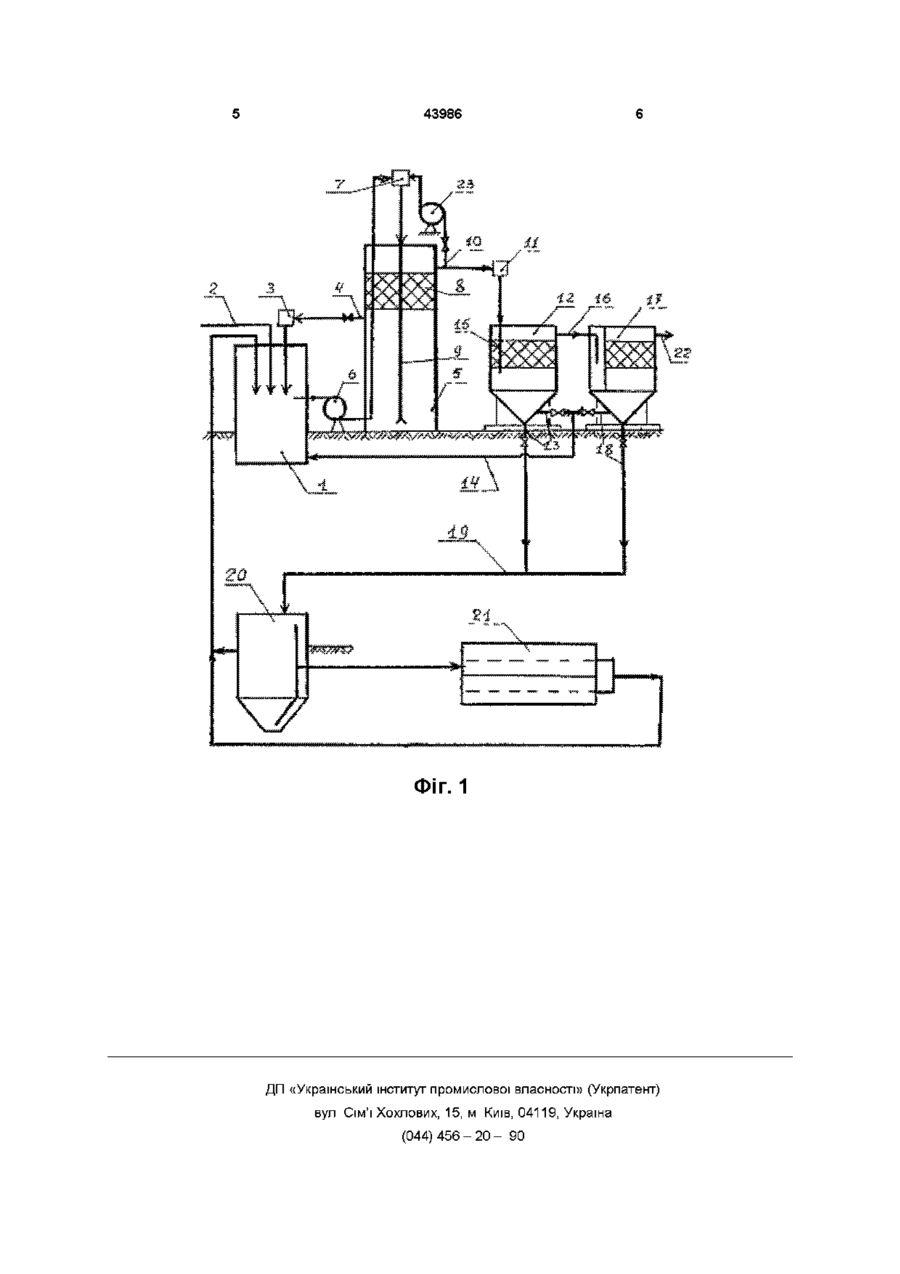

1. Установка для біохімічної очистки стічних вод, яка містить в собі аеротенк баштового типу з вузлами струминної аерації, розташованими у його верхній частині та аераційними трубами, розміщеними всередині його, приймальну камеру стічних вод з вузлами аерації та насосами, які подають стічну рідину в аеротенк, вторинний відстійник з елементами тонкошарового відстоювання, мулоущільнювачі, мулові майданчики, технологічні трубопроводи, які підводять і відводять воду, яка відрізняється тим, що установка додатково містить в собі аеробний реактор, виконаний у вигляді зрізаного конуса меншою основою униз і оснащена трубою всередині конуса, вихідний патрубок якої через засувку з'єднано з підвідним патрубком приймальної камери, у верхній частині колони встановлено вузли струминної аерації з аераційними трубами, навколо яких розміщено завантаження з інертних матеріалів, причому вхідні патрубки робочої рідини вузлів аерації з'єднані з патрубком очищеної води аеротенка, відвідний патрубок аеробного реактора з'єднано трубопроводом зі входом вторинного відстійника, а підвідні патрубки вузлів аерації приймальної камери з'єднані через запірні пристрої з відвідним патрубком водомулової суміші аеротенка, встановленим нижче шару інертного завантаження, розміщеного у верхній частині аеротенка.
2. Установка за п. 1 , яка відрізняється тим, що перепад висот колон аеротенкд, аеробного реактора та приймальної камери вибирають з умов забезпечення працездатності вузлів струминної аерації при самопливній подачі у них робочої рідини.
3. Установка за п. 1., яка відрізняється тим, що у трубопровід, який подає стічну рідину у аеротенк, вмонтовано трубу з насосом подачі води з аеротенка у його ж вузол аерації.

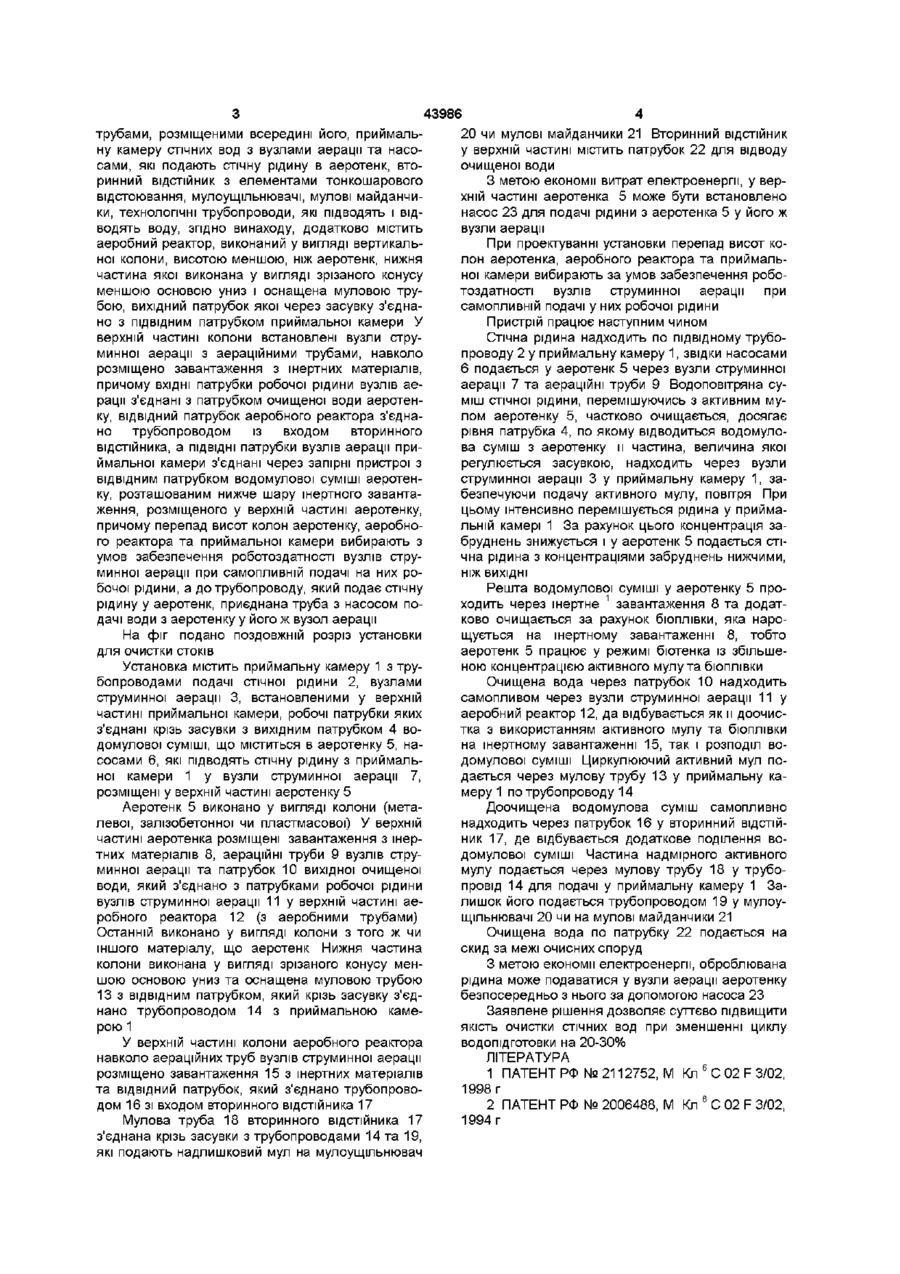

Текст
1 Установка для біохімічної очистки стічних вод, яка містить в собі аеротенк баштового типу з вузлами струминної аерації, розташованими у його верхній частині та аераційними трубами, розміщеними всередині його, приймальну камеру стічних вод з вузлами аерації та насосами, які подають стічну рідину в аеротенк, вторинний ВІДСТІЙНИК з елементами тонкошарового відстоювання, мулоущільнювачі, мулові майданчики, технологічні трубопроводи, які підводять і відводять воду, яка відрізняється тим, що установка додатково містить в собі аеробний реактор, виконаний у вигляді зрізаного конуса меншою основою униз і оснащена трубою всередині конуса, вихідний пат рубок якої через засувку з'єднано з ПІДВІДНИМ патрубком приймальної камери, у верхній частині колони встановлено вузли струминної аерації з аераційними трубами, навколо яких розміщено завантаження з інертних матеріалів, причому ВХІДНІ патрубки робочої рідини вузлів аерації з'єднані з патрубком очищеної води аеротенка, ВІДВІДНИЙ патрубок аеробного реактора з'єднано трубопроводом зі входом вторинного відстійника, а ПІДВІДНІ патрубки вузлів аерації приймальної камери з'єднані через запірні пристрої з ВІДВІДНИМ патрубком водомулової суміші аеротенка, встановленим нижче шару інертного завантаження, розміщеного у верхній частині аеротенка 2 Установка за п 1 , яка відрізняється тим, що перепад висот колон аеротенка, аеробного реактора та приймальної камери вибирають з умов забезпечення працездатності вузлів струминної аерації при самопливній подачі у них робочої рідини 3 Установка за п 1 , яка відрізняється тим, що у трубопровід, який подає стічну рідину у аеротенк, вмонтовано трубу з насосом подачі води з аеротенка у його ж вузол аерації (О 00 Винахід стосується пристроїв для біохімічної очистки міських стічних вод, які характеризуються різкими коливаннями їх витрат, вмістом органічних забруднень та періодичністю надходжень Відомий пристрій для біохімічної очистки стічних вод, який містить в собі два циліндричних корпуси з вузлами аерації, виконаними у вигляді ежекторів і розташованих на різних висотних позначках відносно один одного, причому той з них, що розташований на більш високій позначці, містить в собі тонкошаровий ВІДСТІЙНИК у верхній частині /1/ Ефективність пристрою /1/ мала через його циклічний режим роботи Найбільш близькою до пропонованого рішення по технічній суті та досягненому результату, прийнятою нами як прототип є установка для очистки стічних вод, яка містить у собі корпус аеротенку баштового типу з вузлами аерації, розташованими у його верхній частині і виконаними у вигляді ежекторів з аераційними тру бами, приймальну камеру насосної станції з блоком струминної аерації, патрубок робочої рідини якого з'єднано через засувку трубопроводом з патрубком очищеної води аеротенку, насоси для подачі стічних вод та рециркуляції водомулової суміші аеротенку, вторинний ВІДСТІЙНИК з елементами тонкошарового відстоювання, систему трубопроводів із запірною арматурою 121 Недолік прототипу полягає у недостатньо високій якості очистки стічних вод Задача винаходу створення установки для біохімічної очистки стічних вод, у якій підвищення якості очистки стічних вод та ефективності використання установки досягають за рахунок додаткового насичення стічних вод киснем внаслідок різновисокого розміщення вузлів Бажаного технічного результату досягають за рахунок того, що установка містить аеротенк баштового типу з вузлами струминної аерації, розташованими у його верхній частині та аераційними со 43986 трубами, розміщеними всередині його, приймальну камеру стічних вод з вузлами аерації та насосами, які подають стічну рідину в аеротенк, вторинний ВІДСТІЙНИК з елементами тонкошарового відстоювання, мулоущільнювачі, мулові майданчики, технологічні трубопроводи, які підводять і відводять воду, згідно винаходу, додатково містить аеробний реактор, виконаний у вигляді вертикальної колони, висотою меншою, ніж аеротенк, нижня частина якої виконана у вигляді зрізаного конусу меншою основою униз і оснащена муловою трубою, вихідний патрубок якої через засувку з'єднано з ПІДВІДНИМ патрубком приймальної камери У верхній частині колони встановлені вузли струминної аерації з аераційними трубами, навколо розміщено завантаження з інертних матеріалів, причому ВХІДНІ патрубки робочої рідини вузлів аерації з'єднані з патрубком очищеної води аеротенку, ВІДВІДНИЙ патрубок аеробного реактора з'єднано трубопроводом із входом вторинного відстійника, а ПІДВІДНІ патрубки вузлів аерації приймальної камери з'єднані через запірні пристрої з ВІДВІДНИМ патрубком водомулової суміші аеротенку, розташованим нижче шару інертного завантаження, розміщеного у верхній частині аеротенку, причому перепад висот колон аеротенку, аеробного реактора та приймальної камери вибирають з умов забезпечення роботоздатності вузлів струминної аерації при самопливній подачі на них робочої рідини, а до трубопроводу, який подає стічну рідину у аеротенк, приєднана труба з насосом подачі води з аеротенку у його ж вузол аерації На фіг подано поздовжній розріз установки для очистки стоків Установка містить приймальну камеру 1 з трубопроводами подачі стічної рідини 2, вузлами струминної аерації 3, встановленими у верхній частині приймальної камери, робочі патрубки яких з'єднані крізь засувки з вихідним патрубком 4 водомулової суміші, що міститься в аеротенку 5, насосами 6, які підводять стічну рідину з приймальної камери 1 у вузли струминної аерації 7, розміщені у верхній частині аеротенку 5 Аеротенк 5 виконано у вигляді колони (металевої, залізобетонної чи пластмасо во і) У верхній частині аеротенка розміщені завантаження з інертних матеріалів 8, аераційні труби 9 вузлів струминної аерації та патрубок 10 вихідної очищеної води, який з'єднано з патрубками робочої рідини вузлів струминної аерації 11 у верхній частині аеробного реактора 12 (з аеробними трубами) Останній виконано у вигляді колони з того ж чи іншого матеріалу, що аеротенк Нижня частина колони виконана у вигляді зрізаного конусу меншою основою униз та оснащена муловою трубою 13 з ВІДВІДНИМ патрубком, який крізь засувку з'єднано трубопроводом 14 з приймальною камерою 1 У верхній частині колони аеробного реактора навколо аераційних труб вузлів струминної аерації розміщено завантаження 15 з інертних матеріалів та ВІДВІДНИЙ патрубок, який з'єднано трубопроводом 16 зі входом вторинного відстійника 17 Мулова труба 18 вторинного відстійника 17 з'єднана крізь засувки з трубопроводами 14 та 19, які подають надлишковий мул на мулоущільнювач 20 чи мулові майданчики 21 Вторинний ВІДСТІЙНИК у верхній частині містить патрубок 22 для відводу очищеної води З метою економії витрат електроенергії, у верхній частині аеротенка 5 може бути встановлено насос 23 для подачі рідини з аеротенка 5 у його ж вузли аерації При проектуванні установки перепад висот колон аеротенка, аеробного реактора та приймальної камери вибирають за умов забезпечення роботоздатності вузлів струминної аерації при самопливній подачі у них робочої рідини Пристрій працює наступним чином Стічна рідина надходить по підвідному трубопроводу 2 у приймальну камеру 1, звідки насосами 6 подається у аеротенк 5 через вузли струминної аерації 7 та аераційні труби 9 Водоповітряна суміш стічної рідини, перемішуючись з активним мулом аеротенку 5, частково очищається, досягає рівня патрубка 4, по якому відводиться водомулова суміш з аеротенку и частина, величина якої регулюється засувкою, надходить через вузли струминної аерації 3 у приймальну камеру 1, забезпечуючи подачу активного мулу, повітря При цьому інтенсивно перемішується рідина у приймальній камері 1 За рахунок цього концентрація забруднень знижується і у аеротенк 5 подається стічна рідина з концентраціями забруднень нижчими, ніж ВИХІДНІ Решта водомулової суміші у аеротенку 5 проходить через інертне 1 завантаження 8 та додатково очищається за рахунок бюплівки, яка нарощується на інертному завантаженні 8, тобто аеротенк 5 працює у режимі бютенка із збільшеною концентрацією активного мулу та бюплівки Очищена вода через патрубок 10 надходить самопливом через вузли струминної аерації 11 у аеробний реактор 12, да відбувається як и доочистка з використанням активного мулу та бюплівки на інертному завантаженні 15, так і розподіл водомулової суміші Циркулюючий активний мул подається через мулову трубу 13 у приймальну камеру 1 по трубопроводу 14 Доочищена водомулова суміш самопливно надходить через патрубок 16 у вторинний ВІДСТІЙНИК 17, де відбувається додаткове поділення водомулової суміші Частина надмірного активного мулу подається через мулову трубу 18 у трубопровід 14 для подачі у приймальну камеру 1 Залишок його подається трубопроводом 19 у мулоущільнювачі 20 чи на мулові майданчики 21 Очищена вода по патрубку 22 подається на скид за межі очисних споруд З метою економії електроенергії, оброблювана рідина може подаватися у вузли аерації аеротенку безпосередньо з нього за допомогою насоса 23 Заявлене рішення дозволяє суттєво підвищити якість очистки стічних вод при зменшенні циклу водопідготовки на 20-30% ЛІТЕРАТУРА 1 ПАТЕНТ РФ № 2112752, М Кл 6 С 02 F 3/02, 1998 г 2 ПАТЕНТ РФ № 2006488, М Кл 6 С 02 F 3/02, 1994 г 43986 ФІГ. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
ДивитисяДодаткова інформація
Автори англійськоюZaitsev Volodymyr Oleksandrovych
Автори російськоюЗайцев Владимир Александрович
МПК / Мітки
МПК: C02F 3/12
Мітки: вод, установка, біохімічної, стічних, очистки
