Перфораційний заряд о.м. кривкіної

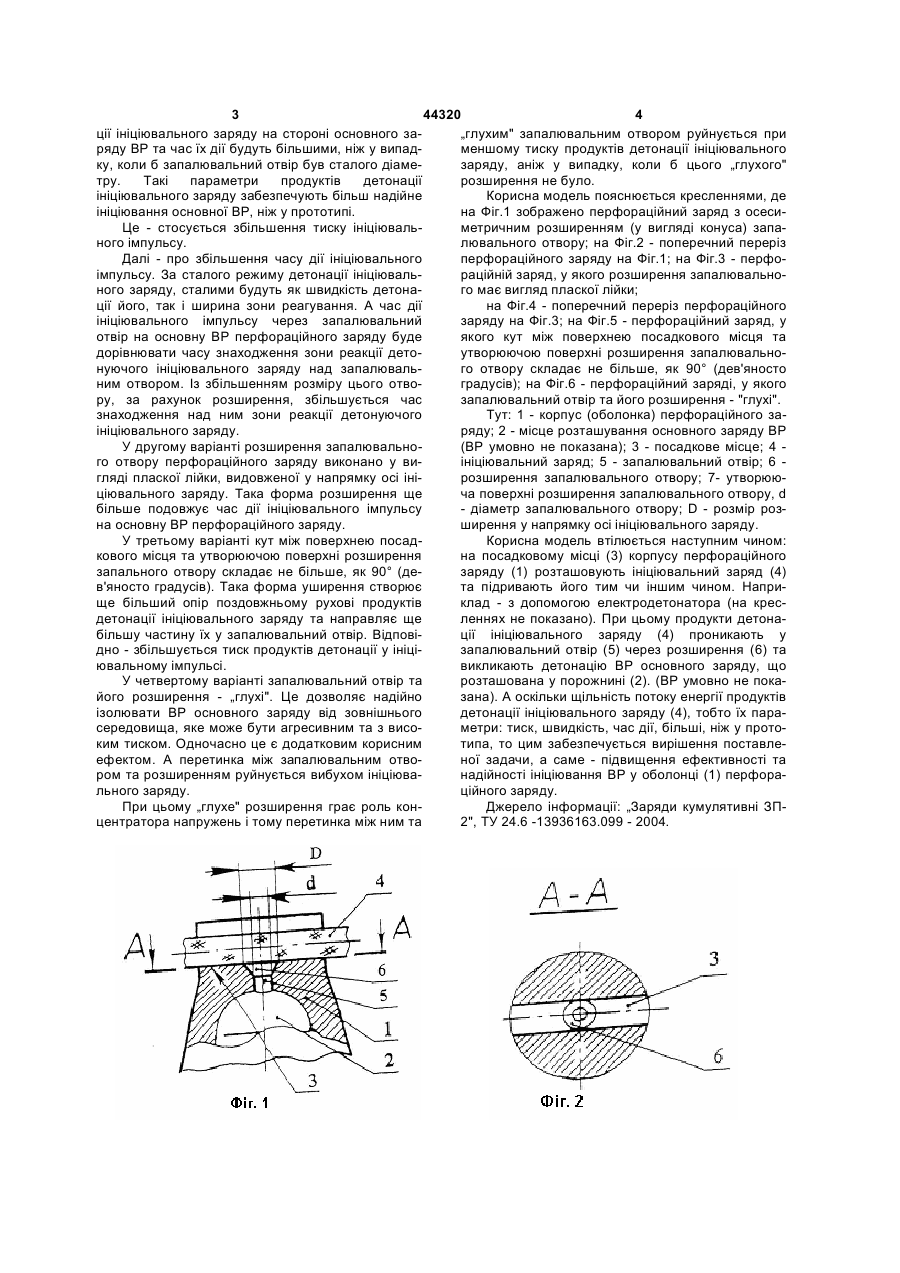

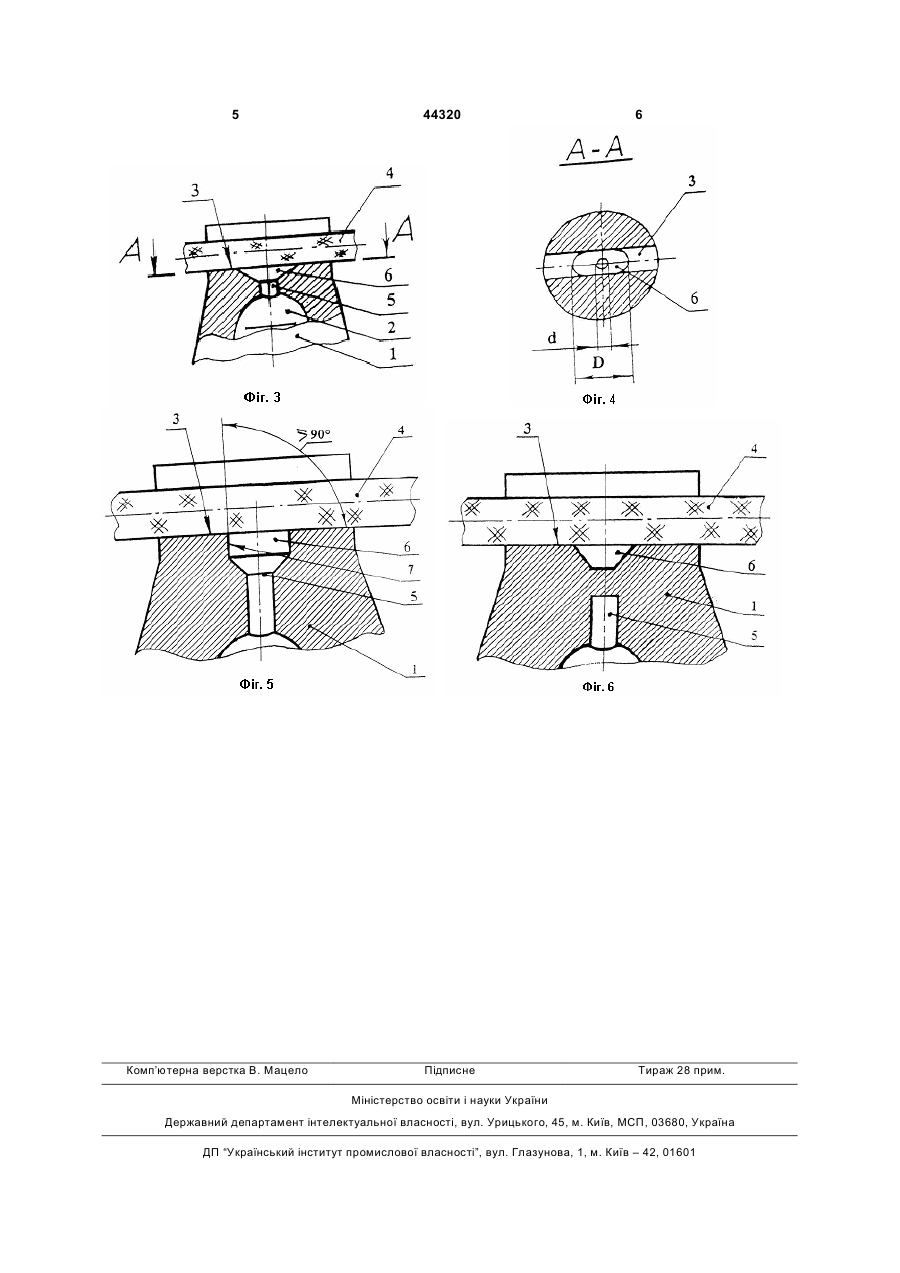

УКРАЇНА (19) UA (11) 44320 (13) U (51) МПК B21D 26/08 (2009.01) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС видається під відповідальність власника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ПЕРФОРАЦІЙНИЙ ЗАРЯД О.М. КРИВКІНОЇ 1 2 ташовують ініціювальний заряд, та запалювальний отвір, виконаний з можливістю з'єднання посадкового місця з вибуховою речовиною перфораційного заряду, який відрізняється тим, що запалювальний отвір забезпечено розширенням у бік посадкового місця. 2. Перфораційний заряд за п. 1, який відрізняється тим, що розширення запалювального отвору виконано у вигляді пласкої лійки, видовженої у напрямку осі ініціювального заряду. 3. Перфораційний заряд за пп. 1 та 2, який відрізняється тим, що кут між поверхнею посадкового місця та твірною поверхні розширення запалювального отвору складає не більше як 90° (дев'яносто градусів). 4. Перфораційний заряд за пп. 1, 2 та 3, який відрізняється тим, що запалювальний отвір та його розширення - "глухі". Корисна модель відноситься до матеріалообробки вибухом, зокрема - до перфорації обсадних труб у свердловинах, що використовуються для видобутку газу, нафти, інших флюїдів або під час геологічної розвідки родовищ цих корисних копалин. Відомий перфораційний заряд, що вміщує оболонку разом з розміщеною у ній вибуховою речовиною (ВР), посадковим місцем, на якому розташовують ініціювальний заряд, та запалювальним отвором у оболонці, який йде від посадкового місця до ВР перфораційного заряду (прототип).* Недоліками вказаного заряду є недостатня ефективність та надійність ініціювання ВР у оболонці заряду внаслідок: - низької щільності потоку енергії у ініціювальному імпульсі; - малого часу дії ініціювального імпульсу; - розгерметизації заряду у разі використання його у свердловинах, заповнених рідиною, що знаходиться під тиском. Вказані недоліки зменшують ефективність та надійність ініціювання ВР у оболонці заряду. Задачею корисної моделі, що пропонується, є підвищення ефективності та надійності ініціювання ВР у оболонці перфораційного заряду. Ця задача вирішується тим, що у відомому перфораційному заряді, що вміщує оболонку з ВР, з посадковим місцем, на якому безпосередньо перед використанням розташовують ініціювальний заряд, та запалювальний отвір, виконаний з можливістю з'єднання посадкового місця з ВР перфораційного заряду, запалювальний отвір забезпечено розширенням у бік посадкового місця. Це перший варіант. Перевагою цього заряду, порівняно з прототипом, є підвищена щільність потоку енергії продуктів детонації ініціювального заряду у місцях їх виходу з запалювального отвору та стикання з ВР основного, перфораційного заряду, а також - збільшений час дії цих продуктів детонації на основну ВР. Витрата продуктів детонації ініціювального заряду у кожному перетині запалювального отвору однакова. Але, завдяки тому, що площа запалювального отвору з боку основної ВР менша, аніж з боку ініціювального заряду, тиск продуктів детона (19) UA (11) 44320 (13) U (21) u200905420 (22) 29.05.2009 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) БАБИЧ В`ЯЧЕСЛАВ АНДРІЙОВИЧ, ДЕНИСЕНКО МИХАЙЛО ГРИГОРОВИЧ, ЗАГУРНА ЮЛІЯ ТАЛГАТІВНА, КРИВКІНА ОЛЕНА МИКОЛАЇВНА, МІЛЬРУД ЮРІЙ НИКИФОРОВИЧ, СИМОРОЗ ВАЛЕРІЙ ГРИГОРОВИЧ, ШПАДАРУК КИРИЛО МИКОЛАЙОВИЧ (73) БАБИЧ В`ЯЧЕСЛАВ АНДРІЙОВИЧ, ДЕНИСЕНКО МИХАЙЛО ГРИГОРОВИЧ, ЗАГУРНА ЮЛІЯ ТАЛГАТІВНА, КРИВКІНА ОЛЕНА МИКОЛАЇВНА, МІЛЬРУД ЮРІЙ НИКИФОРОВИЧ, СИМОРОЗ ВАЛЕРІЙ ГРИГОРОВИЧ, ШПАДАРУК КИРИЛО МИКОЛАЙОВИЧ (57) 1. Перфораційний заряд, що вміщує оболонку з вибуховою речовиною, з посадковим місцем, на якому безпосередньо перед використанням роз 3 44320 4 ції ініціювального заряду на стороні основного за„глухим" запалювальним отвором руйнується при ряду ВР та час їх дії будуть більшими, ніж у випадменшому тиску продуктів детонації ініціювального ку, коли б запалювальний отвір був сталого діамезаряду, аніж у випадку, коли б цього „глухого" тру. Такі параметри продуктів детонації розширення не було. ініціювального заряду забезпечують більш надійне Корисна модель пояснюється кресленнями, де ініціювання основної ВР, ніж у прототипі. на Фіг.1 зображено перфораційний заряд з осесиЦе - стосується збільшення тиску ініціювальметричним розширенням (у вигляді конуса) запаного імпульсу. лювального отвору; на Фіг.2 - поперечний переріз Далі - про збільшення часу дії ініціювального перфораційного заряду на Фіг.1; на Фіг.3 - перфоімпульсу. За сталого режиму детонації ініціювальраційній заряд, у якого розширення запалювальноного заряду, сталими будуть як швидкість детонаго має вигляд пласкої лійки; ції його, так і ширина зони реагування. А час дії на Фіг.4 - поперечний переріз перфораційного ініціювального імпульсу через запалювальний заряду на Фіг.3; на Фіг.5 - перфораційний заряд, у отвір на основну ВР перфораційного заряду буде якого кут між поверхнею посадкового місця та дорівнювати часу знаходження зони реакції детоутворюючою поверхні розширення запалювальнонуючого ініціювального заряду над запалювальго отвору складає не більше, як 90° (дев'яносто ним отвором. Із збільшенням розміру цього отвоградусів); на Фіг.6 - перфораційний заряді, у якого ру, за рахунок розширення, збільшується час запалювальний отвір та його розширення - "глухі". знаходження над ним зони реакції детонуючого Тут: 1 - корпус (оболонка) перфораційного заініціювального заряду. ряду; 2 - місце розташування основного заряду ВР У другому варіанті розширення запалювально(ВР умовно не показана); 3 - посадкове місце; 4 го отвору перфораційного заряду виконано у виініціювальний заряд; 5 - запалювальний отвір; 6 гляді пласкої лійки, видовженої у напрямку осі інірозширення запалювального отвору; 7- утворююціювального заряду. Така форма розширення ще ча поверхні розширення запалювального отвору, d більше подовжує час дії ініціювального імпульсу - діаметр запалювального отвору; D - розмір розна основну ВР перфораційного заряду. ширення у напрямку осі ініціювального заряду. У третьому варіанті кут між поверхнею посадКорисна модель втілюється наступним чином: кового місця та утворюючою поверхні розширення на посадковому місці (3) корпусу перфораційного запального отвору складає не більше, як 90° (дезаряду (1) розташовують ініціювальний заряд (4) в'яносто градусів). Така форма уширення створює та підривають його тим чи іншим чином. Наприще більший опір поздовжньому рухові продуктів клад - з допомогою електродетонатора (на кресдетонації ініціювального заряду та направляє ще леннях не показано). При цьому продукти детонабільшу частину їх у запалювальний отвір. Відповіції ініціювального заряду (4) проникають у дно - збільшується тиск продуктів детонації у ініцізапалювальний отвір (5) через розширення (6) та ювальному імпульсі. викликають детонацію ВР основного заряду, що У четвертому варіанті запалювальний отвір та розташована у порожнині (2). (ВР умовно не покайого розширення - „глухі". Це дозволяє надійно зана). А оскільки щільність потоку енергії продуктів ізолювати ВР основного заряду від зовнішнього детонації ініціювального заряду (4), тобто їх парасередовища, яке може бути агресивним та з висометри: тиск, швидкість, час дії, більші, ніж у протоким тиском. Одночасно це є додатковим корисним типа, то цим забезпечується вирішення поставлеефектом. А перетинка між запалювальним отвоної задачи, а саме - підвищення ефективності та ром та розширенням руйнується вибухом ініціюванадійності ініціювання ВР у оболонці (1) перфорального заряду. ційного заряду. При цьому „глухе" розширення грає роль конДжерело інформації: „Заряди кумулятивні ЗПцентратора напружень і тому перетинка між ним та 2", ТУ 24.6 -13936163.099 - 2004. 5 Комп’ютерна верстка В. Мацело 44320 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
