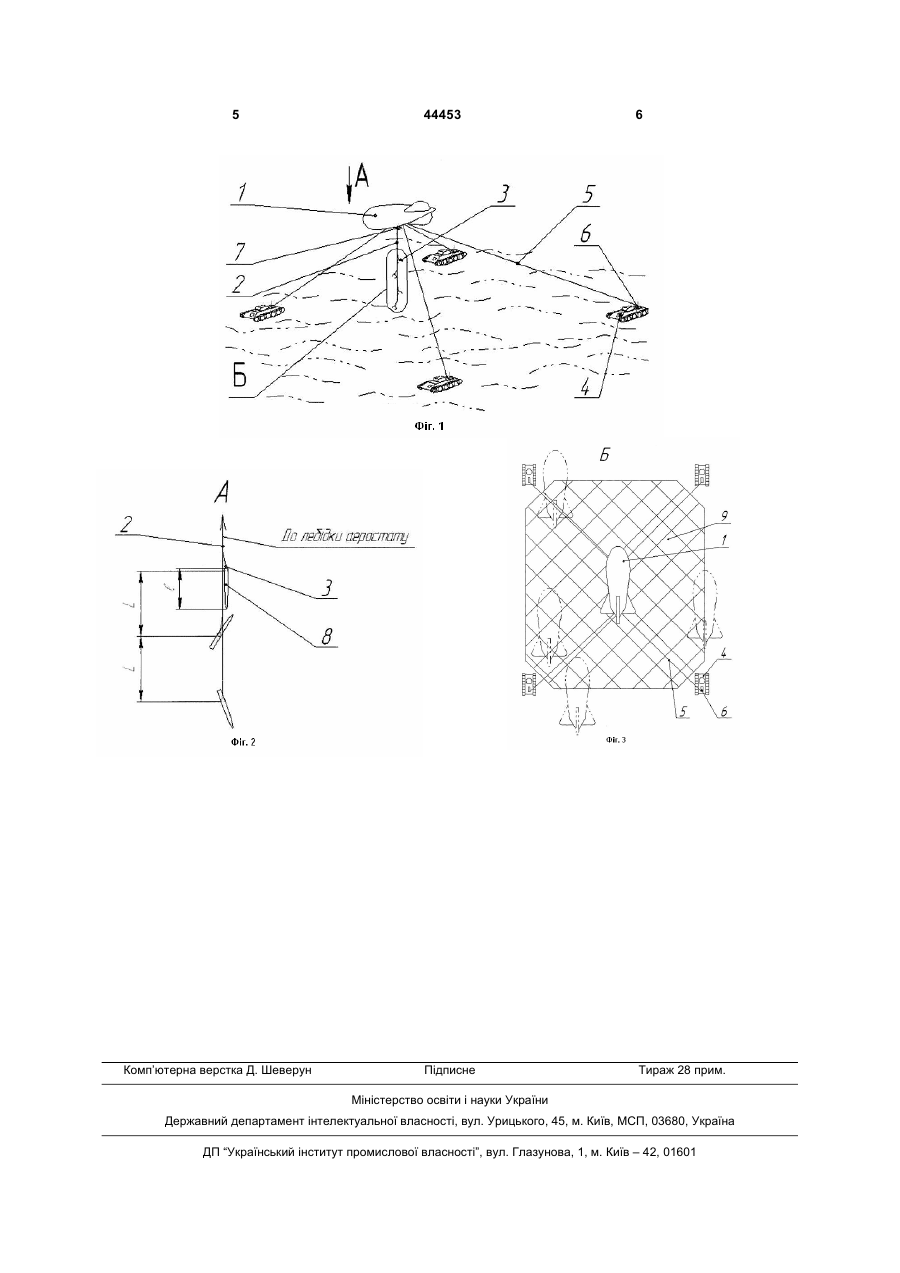

Комплекс для розчищення місцевості від боєприпасів

1. Комплекс для розчищення місцевості від боєприпасів, що містить аеростат (повітряну кулю), оснащений звисаючим канатом-фалом з прикріпленими до його кінця, що звисає, захватними елементами, і сполучений з трьома-чотирма бронетранспортерами чи танками за допомогою кана 3 призведе до додаткової ваги, незручності роботи, пов'язаної не тільки з примусовим обертанням конструкції, постійною присутністю сапера, а й можливістю зіткнення самої такої конструкції з боєприпасами на нерівній місцевості. Крім того, вказаний комплекс згідно патенту України №82715, на погляд авторів не дуже зручний у практичному використанні. Справа у тому, що всі переміщення аеростату здійснюються завдяки лебідок, встановлених на бронетранспортерах, чи танках, або ж переміщенням самих бронетранспортерів, чи танків. Тобто, досить незручно вдержувати аеростат над заданою поверхнею на землі у разі його опускання, чи підйому. Це буде досить важливим у реалізації того, що заявляється. Особливо при підйомі аеростату з небезпечним вантажем. Метою того, що заявляється, є підвищення ефективності та безпеки розчищення місцевості від вибухових небезпечних предметів. Для цього, відстань між сусідніми захватними елементами на звисаючому кінці канату - фалу (по вертикалі) повинна бути не менше двох довжин найдовшого з боєприпасів, що підлягають збиранню, а інший кінець канату - фалу прикріплений до барабану додаткової лебідки, яка в свою чергу прикріплена до самого аеростату. Площа ж розчищення комплексом знаходиться у середині трикутника або чотирикутника, утвореного трьома або чотирма бронетранспортерами чи танками, що розташовані по його кутам. У результаті порівняльного аналізу запропонованого об'єкту з базовим зразком, а також з відомими джерелами інформації встановлено, що: - відстань між сусідніми захватними елементами на звисаючому кінці канату-фалу (по вертикалі) повинна бути не менше двох довжин найдовшої боєприпаси, що підлягають збиранню - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і істотні відмінності; - інший кінець канату-фалу прикріплений до барабану додаткової лебідки, яка в свою чергу прикріплена до самого аеростату - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і істотні відмінності. - площа розчищення комплексом, знаходиться у середині трикутника або чотирикутника, утвореного трьома або чотирма бронетранспортерами чи танками, що розташовані по його кутам - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і істотні відмінності. На фіг. 1 зображено комплекс для розчищення місцевості від боєприпасів з 4-х танків; на фіг. 2 схема розташування захватних елементів, на фіг. 3 - комплекс у плані. Комплекс (фіг. 1) складається з аеростату (повітряної кулі) 1, з звисаючого канату - фалу 2 з прикріпленими до його кінця, що звисає захватними елементами 3. До самого аеростату знизу прикріплена додаткова лебідка 7, до барабану якої іншим своїм кінцем прикріплений канат - фал 2. Аеростат сполучений з чотирма танками 4 завдяки канатам 5, довжина яких може мінятися за допо 44453 4 могою механічних лебідок 6, закріплених на кожному з танків. Захватні елементи 3 (фіг. 2) прикріплені до канату - фалу з кроком L, удвічі більшим за довжину ℓ найдовшого з боєприпасів 8. Тобто, L є відстанню між сусідніми захватними елементами 3. Площа розчищення 9 (фіг. 3) комплексом, знаходиться у середині чотирикутника, утвореного чотирма танками 4, що розташовані по його кутам. Застосування вказаного по призначенню полягає у наступному. По наведеній схемі роботи комплексу, чотири танки 4, що одночасно буксирують підвішений на канатах 5 аеростат 1, рухаючись в одному напрямку, виїжджають на територію, що підлягає розчищенню від боєприпасів й зупиняються кожен у певному місці, передбаченому заздалегідь. Чотирикутник, що утворений танками, може бути будь якої форми (квадрат, ромб, прямокутник, паралелограм або трапеція). Аеростат при цьому знаходиться над площею що підлягає розчищенню. Роботою лебідок 6, встановлених на кожному танку і завдяки канатам 5, його можна переміщувати в будь яке місце над цією площею. Переміщення виконується таким чином, що одна або дві лебідки тягнуть у потрібному напрямку, а інші - відпускають. Танки при цьому можуть стояти нерухомо. Роботою ж додаткової лебідки 7, завдяки канату - фалу 2, підвішені на ньому елементи захватів 3 опускають донизу у місце скупчення боєприпасів. Сапер накладає захватні елементи на боєприпаси, після чого іде в укриття (або у найближчий танк). Остаточне замикання захватів на боєприпасах може бути дистанційним. Після цього роботою додаткової лебідки 7 виконується підйом такої собі „гірлянди" з боєприпасів 8, а потім і переміщення аеростату з захопленим вантажем у відведене місце роботою лебідок 6, що встановлені на танках. Тут вантаж додатковою лебідкою 7 повільно приспускається. Вантаж лягає на землю, а захват дистанційно відключається. Потім за допомогою додаткової лебідки 7, елементи захватів 3 завдяки канату - фалу 2, піднімаються вгору на достатню відстань від землі, а вже далі лебідками 6 аеростат доставляється у наступне місце. Всі операції повторюються. Пунктиром зображено деякі з можливих положень аеростату 1. Застосування вказаного дає можливість уникнути взаємного зіткнення і удару боєприпасів при одночасному підйому і транспортуванні декількох одиниць. Дійсно, при переміщенні такої „гірлянди" будь як підвішені боєприпаси не мають змоги навіть торкнутися один одного. Винахід може бути застосований на будь якій місцевості, практично без обмежень. Застосування ж додаткової лебідки на аеростаті значно спрощує керування роботою комплексу. Так само комплекс може бути використаний й у разі схеми з 3-х танків. Це має рацію з економічної точки зору та у деяких випадках, коли, наприклад, площа, що підлягає розчищенню, має відповідну форму. Але, що як на думку авторів використання схеми комплексу з 4-х танків є найбільш ефективним для більшості випадків. 5 Комп’ютерна верстка Д. Шеверун 44453 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
