Дитяча складна підвісна гойдалка

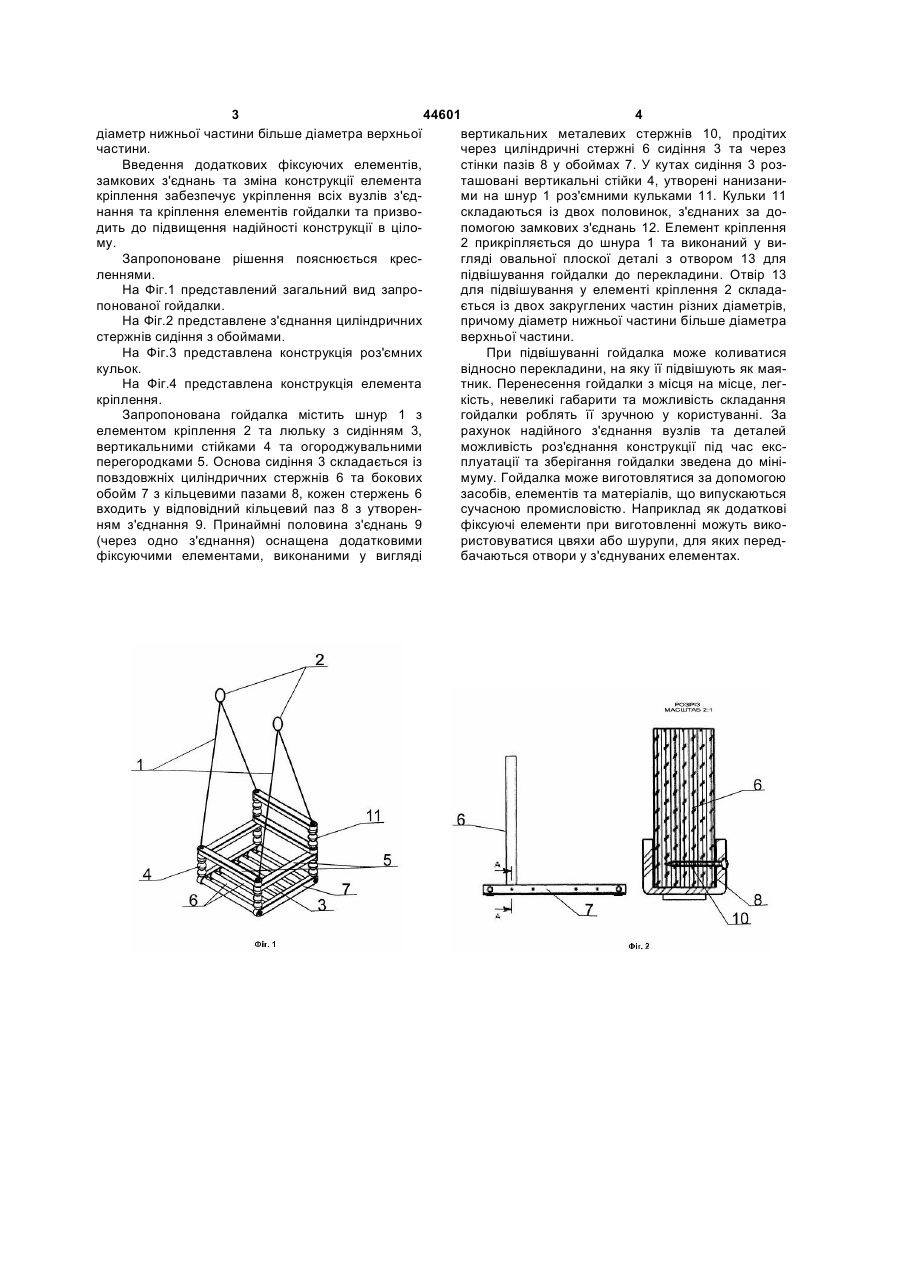

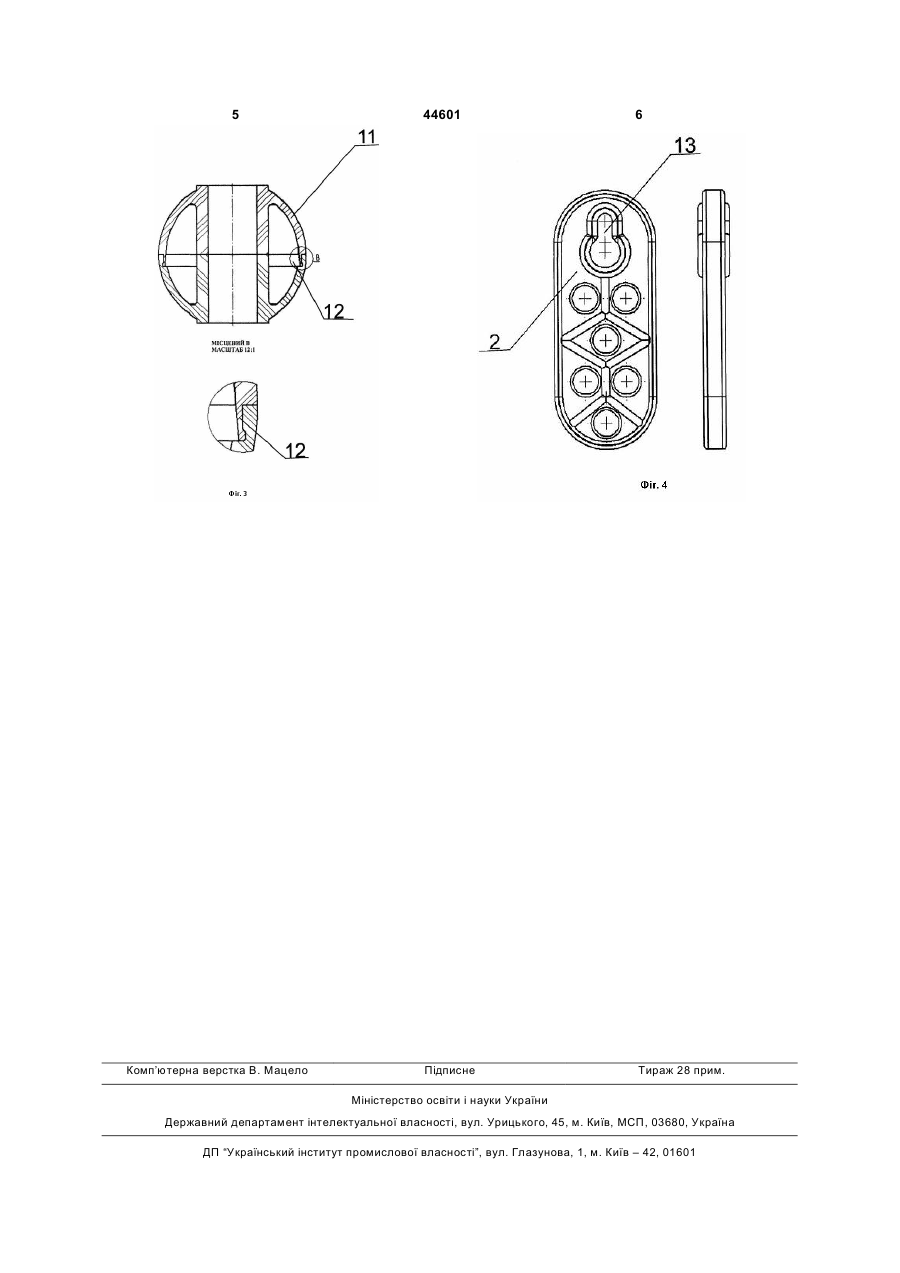

1. Дитяча складна підвісна гойдалка, що містить шнур з елементом кріплення та люльку з сидінням, вертикальними стійками та огороджувальними перегородками, основа сидіння складається із повздовжніх циліндричних стержнів, зафіксованих у пазах бокових обойм, вертикальні стійки розташовані у кутах сидіння та утворені нанизаними на шнур роз'ємними кульками, а елемент кріплен 3 44601 4 діаметр нижньої частини більше діаметра верхньої вертикальних металевих стержнів 10, продітих частини. через циліндричні стержні 6 сидіння 3 та через Введення додаткових фіксуючих елементів, стінки пазів 8 у обоймах 7. У кутах сидіння 3 роззамкових з'єднань та зміна конструкції елемента ташовані вертикальні стійки 4, утворені нанизаникріплення забезпечує укріплення всіх вузлів з'єдми на шнур 1 роз'ємними кульками 11. Кульки 11 нання та кріплення елементів гойдалки та призвоскладаються із двох половинок, з'єднаних за додить до підвищення надійності конструкції в цілопомогою замкових з'єднань 12. Елемент кріплення му. 2 прикріпляється до шнура 1 та виконаний у виЗапропоноване рішення пояснюється кресгляді овальної плоскої деталі з отвором 13 для леннями. підвішування гойдалки до перекладини. Отвір 13 На Фіг.1 представлений загальний вид запродля підвішування у елементі кріплення 2 складапонованої гойдалки. ється із двох закруглених частин різних діаметрів, На Фіг.2 представлене з'єднання циліндричних причому діаметр нижньої частини більше діаметра стержнів сидіння з обоймами. верхньої частини. На Фіг.3 представлена конструкція роз'ємних При підвішуванні гойдалка може коливатися кульок. відносно перекладини, на яку її підвішують як маяНа Фіг.4 представлена конструкція елемента тник. Перенесення гойдалки з місця на місце, легкріплення. кість, невеликі габарити та можливість складання Запропонована гойдалка містить шнур 1 з гойдалки роблять її зручною у користуванні. За елементом кріплення 2 та люльку з сидінням 3, рахунок надійного з'єднання вузлів та деталей вертикальними стійками 4 та огороджувальними можливість роз'єднання конструкції під час експерегородками 5. Основа сидіння 3 складається із плуатації та зберігання гойдалки зведена до мініповздовжніх циліндричних стержнів 6 та бокових муму. Гойдалка може виготовлятися за допомогою обойм 7 з кільцевими пазами 8, кожен стержень 6 засобів, елементів та матеріалів, що випускаються входить у відповідний кільцевий паз 8 з утворенсучасною промисловістю. Наприклад як додаткові ням з'єднання 9. Принаймні половина з'єднань 9 фіксуючі елементи при виготовленні можуть вико(через одно з'єднання) оснащена додатковими ристовуватися цвяхи або шурупи, для яких передфіксуючими елементами, виконаними у вигляді бачаються отвори у з'єднуваних елементах. 5 Комп’ютерна верстка В. Мацело 44601 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
