Пристрій для вирощування розсади

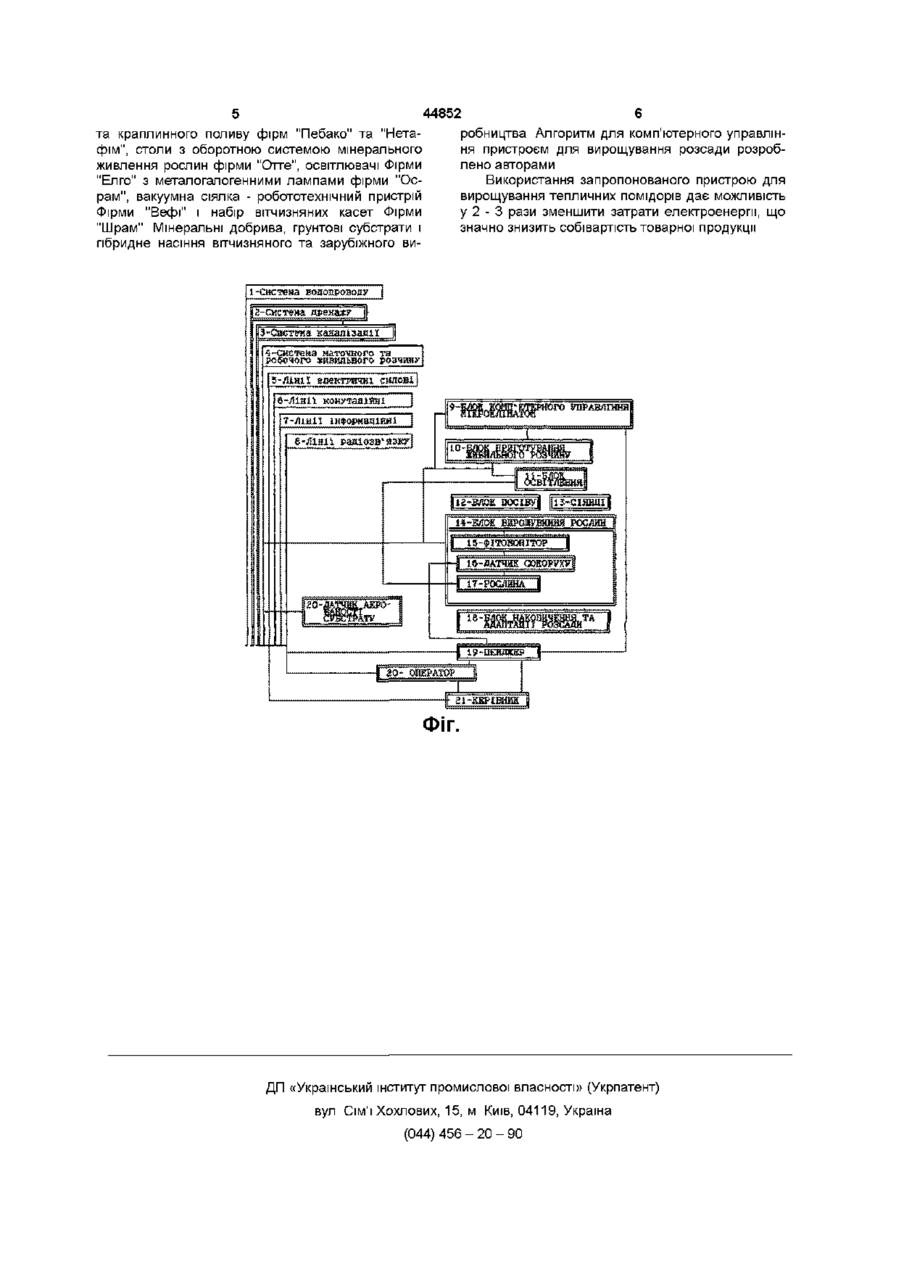

Пристрій для вирощування розсади, що включає споруду з штучним кліматом з обладнанням для посіву та пророщування насіння, блок комп'ютерного управління мікрокліматом, мінеральним живленням і освітленням, пристрій для вирощування розсади та її зберігання, а також систему Але відомий пристрій не задовольняє нас тим, що додатково не введений датчик контролю сокоруху в стеблі рослин І цим не зумовлено зв'язки через фітомонітор з рослиною та блоками управління мікрокліматом, освітлення І мінерального живлення Не встановлений датчик аерованості субстрату, тому немає зв'язку з системою дозування живильного розчину та поливу Відсутній аварійний зв'язок між пристроєм для вирощування ПОДВІЙНІ ХІМІЧНІ зв'язки Створення таких зв'язків стимулюється лише Уф-опромшенням При дефі о ю 00 44852 циті УФ-радіацм в плодах помідорів накопичується інший пігмент жовто-оранжево-червоного кольору (ЛІКОПІН) але такі плоди збіднені вітамінами групи А Але відомий пристрій не задовольняє нас тим, що додатково не введений датчик контролю сокоруху в стеблі рослин і цим не зумовлено зв'язки через фітомонітор з рослиною та блоками управління мікрокліматом, освітлення і мінерального живлення Не встановлений датчик аерованості субстрату, тому немає зв'язку з системою дозування живильного розчину та поливу Відсутній аварійний зв'язок між пристроєм для вирощування розсади та оператором В прототипі немає використання пейджера, то функціонально задіяний через радіозв'язок з сигналом датчика сокоруху В основу винаходу поставлено задачу - створити пристрій для вирощування розсади, шляхом введення додаткових елементів та зв'язків і поліпшення його конструкції, щоб забезпечити вирощування високоякісної розсади з максимально вираженими сортовими ознаками, завдяки чому, істотно активізується подальший розвиток та ріст рослин і в результаті зростає врожайність та поліпшується якість товарної продукції Поставлене завдання досягається тим, що в запропонованому пристрої для вирощування розсади використовується споруда штучного клімату з обладнанням для посіву та пророщування насіння Експлуатується блок комп'ютерного управління мікрокліматом, мінеральним живленням - краплинним поливом і освітленням розсадного відділення Для вирощування розсади використовуються також водопідігрів, систему водопроводу, дренажу та каналізації Є пристрої для приготування розчинів маточного та робочого для живлення рослин Інженерні системи включають лінії електричні силові, комутаційні, інформаційні та радіозв'язок Новим є те, то в конструкцію додатково введений датчик контролю сокоруху в стеблі рослин і цим зумовлено зв'язки через фітомонітор з рослиною та блоками управління мікрокліматом, освітлення і мінерального живлення Встановлений датчик аерованості субстрату, тому створений зв'язок з системою дозування живильного розчину та поливу Включений аварійний зв'язок між пристроєм для вирощування розсади та оператором Використаний пейджер, що функціонально задіяний через радіозв'язок з сигналом датчика сокоруху Конструктивна та технологічна роль нововведених елементів та створених на їх основі додаткових зв'язків полягає с тому, що датчик контролю сокоруху в стеблі рослин служить для встановлення розмаху параметрів реакції рослини на оптимум дії пристрою, через фітомонітор рослина корегує оптимальні параметри блока управління мікрокліматом, освітлення і мінерального живлення, датчик аерованості субстрату через систему дозування живильного розчину та поливу корегує оптимуп параметрів для кореневої системи, пейджер здійснює аварійний зв'язок між пристроєм для вирощування розсади та оператором і керівником Нові елементи пристрою створюють додаткові звязки додатково введений датчик контролю сокоруху в стеблі рослин і цим зумовлено зв'язки через фітомонітор з рослиною та блоками управління мікрокліматом, освітлення і мінерального живлення, встановлений датчик аерованості субстрату, тому створений зв'язок з системою дозування живильного розчину та поливу, включений аварійний зв'язок між пристроєм для вирощування розсади та оператором і керівником, використаний пейджер, що функціонально задіяний через радіозв'язок з сигналом датчика сокоруху Крім того установочні виходи датчиків зв'язано з мікропроцесорами та через оператора з системами дистанційного оголошення аварійної ситуації для попередження розвитку та обмеження розмаху аварійної ситуації Блок-схему пристрою дано на фіг Пристрій у статичному стані містить 1 - систему водопроводу, 2 - систему дренажу, 3 - систему каналізації, 4 - систему маточного та робочого живильного розчину, 5 - лінії електричні силові, 6 лінії комутаційні, 7 - лінії інформаційні, 8 - лінії радіозв'язку, 9 - блок комп'ютерного управління мікрокліматом, 10 - блок приготування живильного розчину, 11 - блок освітлення, 12- блок посіву, 13 - СІЯНЦІ, 14 - блок вирощування рослин, 15 - фітомонітор, 16 - датчик сокоруху, 17 - рослину, 20 - датчик керованості субстрату, 18 - блок накопичення та адаптації розсади, 19 - пейджер, 20 оператор, 21 - керівник Пристрій працює наступним чином Виходячи з відповідної програми вирощування розсади овочевих культур, що задається оператором (20) або через комп'ютер (9), пристрій для вирощування розсади створює в споруді штучного клімату, а також в боксах для посіву (12) та пророщування насіння (13) оптимальні мікрокліматичні умови Для цього експлуатується блок комп'ютерного управління мікрокліматом (9), мінеральним живленням - краплинним поливом (10) і освітленням (11) розсадного відділення Для вирощування розсади використовують також водопідігрів, систему водопроводу, дренажу та каналізації, а також інженерні системи - лінії електричні силові, комутаційні, інформаційні та радіозв'язок Насіння висівають вакуумною сіялкою в блоці посіву (12) і переносять в бокс пророщування (13) СІЯНЦІ переносять в блок для вирощування розсади (14), де на рослину (17) прикріплюють датчик контролю сокоруху в стеблі (16) Через фітомонітор (15) рослина контролює блоки управління мікрокліматом, освітлення і мінерального живлення Датчик аерованості субстрату (20) дозує живильний розчин та корегує програму поливу Аварійний зв'язок між пристроєм для вирощування розсади та оператором (20) і керівником (21) здійснюється через пейджер (19), що функціонально задіяний через радіозв'язок з сигналом датчика сокоруху Вирощену якісну розсаду переносять в блок накопичення та адаптації розсади (18), а потім садять на постійне місце в теплиці, чи реалізують У запропонованому пристрої використано обладнання для створення мікроклімату в теплицях 44852 та краплинного поливу фірм "Пебако" та "Нетафім", столи з оборотною системою мінерального живлення рослин фірми "Отте", освітлювачі Фірми "Елго" з металогалогенними лампами фірми "Осрам", вакуумна сіялка - робототехнічний пристрій Фірми "Вефі" і набір вітчизняних касет Фірми "Шрам" Мінеральні добрива, грунтові субстрати і гібридне насіння вітчизняного та зарубіжного ви 6 робництва Алгоритм для комп'ютерного управління пристроєм для вирощування розсади розроблено авторами Використання запропонованого пристрою для вирощування тепличних помідорів дає можливість у 2 - 3 рази зменшити затрати електроенергії, що значно знизить собівартість товарної продукції Е0203РОЕ02У З-Сястеяа каналізації 4-сиетема маточного та робочого живильного розчину >Г0 УПРАВЯГННЯІ —І Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
