Калібратор яєць фітофагів

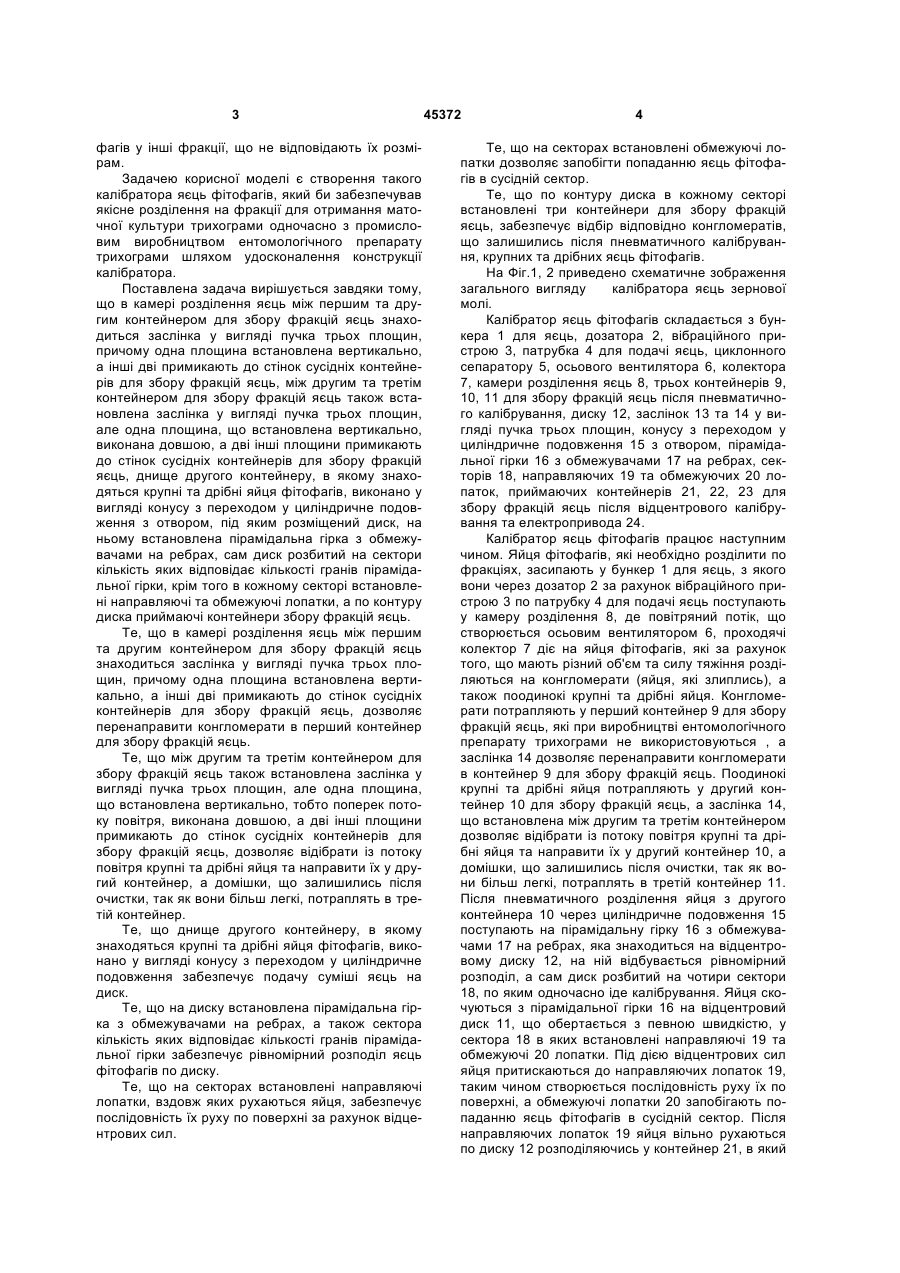

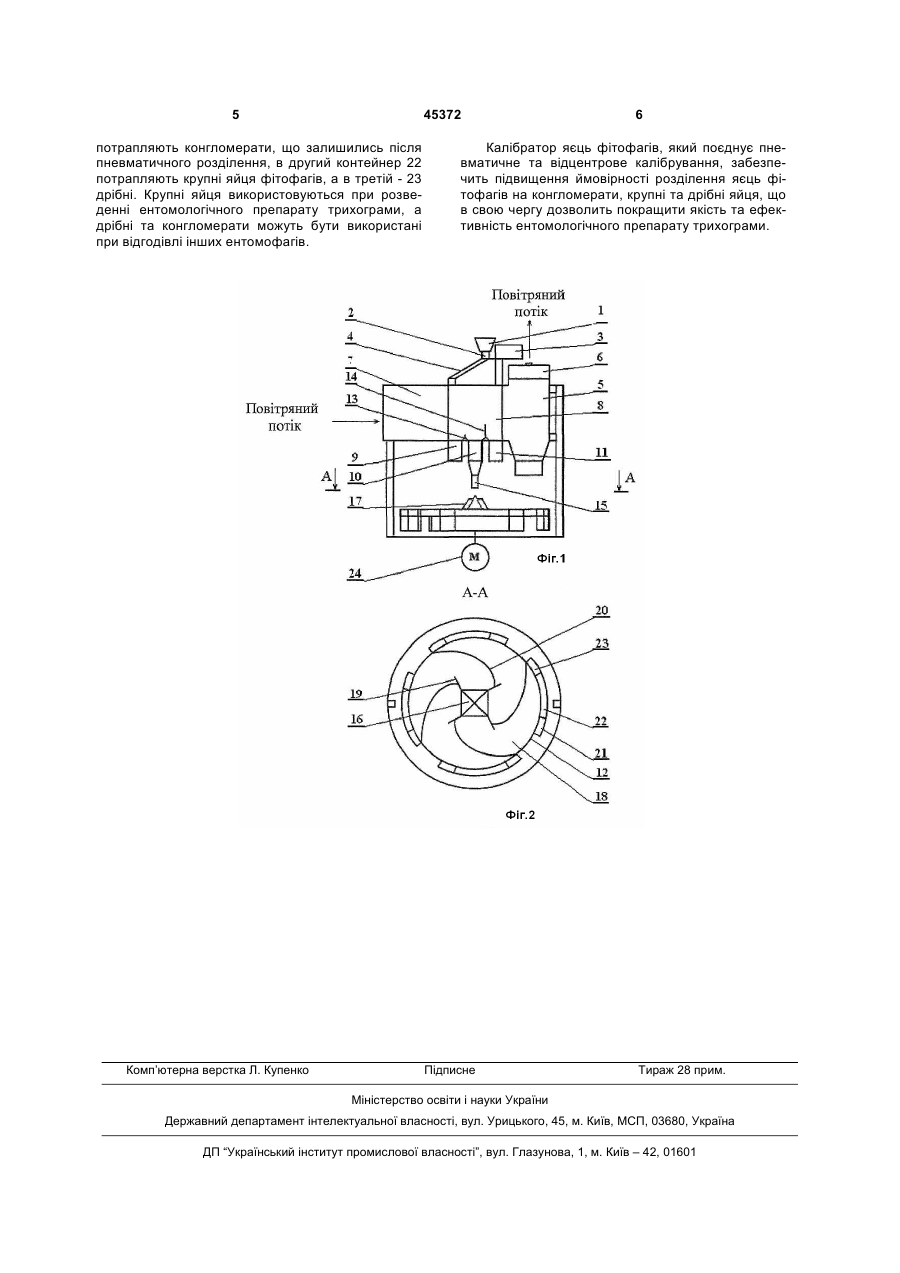

Калібратор яєць фітофагів, який включає бункер для яєць, дозатор, вібраційний пристрій, патрубок для подачі яєць, циклонний сепаратор, на якому встановлений осьовий вентилятор з регулювальною заслінкою і сіткою для фільтрації повітря, колектор, камеру розділення яєць, яка приєд U 2 (19) 1 3 фагів у інші фракції, що не відповідають їх розмірам. Задачею корисної моделі є створення такого калібратора яєць фітофагів, який би забезпечував якісне розділення на фракції для отримання маточної культури трихограми одночасно з промисловим виробництвом ентомологічного препарату трихограми шляхом удосконалення конструкції калібратора. Поставлена задача вирішується завдяки тому, що в камері розділення яєць між першим та другим контейнером для збору фракцій яєць знаходиться заслінка у вигляді пучка трьох площин, причому одна площина встановлена вертикально, а інші дві примикають до стінок сусідніх контейнерів для збору фракцій яєць, між другим та третім контейнером для збору фракцій яєць також встановлена заслінка у вигляді пучка трьох площин, але одна площина, що встановлена вертикально, виконана довшою, а дві інші площини примикають до стінок сусідніх контейнерів для збору фракцій яєць, днище другого контейнеру, в якому знаходяться крупні та дрібні яйця фітофагів, виконано у вигляді конусу з переходом у циліндричне подовження з отвором, під яким розміщений диск, на ньому встановлена пірамідальна гірка з обмежувачами на ребрах, сам диск розбитий на сектори кількість яких відповідає кількості гранів пірамідальної гірки, крім того в кожному секторі встановлені направляючі та обмежуючі лопатки, а по контуру диска приймаючі контейнери збору фракцій яєць. Те, що в камері розділення яєць між першим та другим контейнером для збору фракцій яєць знаходиться заслінка у вигляді пучка трьох площин, причому одна площина встановлена вертикально, а інші дві примикають до стінок сусідніх контейнерів для збору фракцій яєць, дозволяє перенаправити конгломерати в перший контейнер для збору фракцій яєць. Те, що між другим та третім контейнером для збору фракцій яєць також встановлена заслінка у вигляді пучка трьох площин, але одна площина, що встановлена вертикально, тобто поперек потоку повітря, виконана довшою, а дві інші площини примикають до стінок сусідніх контейнерів для збору фракцій яєць, дозволяє відібрати із потоку повітря крупні та дрібні яйця та направити їх у другий контейнер, а домішки, що залишились після очистки, так як вони більш легкі, потраплять в третій контейнер. Те, що днище другого контейнеру, в якому знаходяться крупні та дрібні яйця фітофагів, виконано у вигляді конусу з переходом у циліндричне подовження забезпечує подачу суміші яєць на диск. Те, що на диску встановлена пірамідальна гірка з обмежувачами на ребрах, а також сектора кількість яких відповідає кількості гранів пірамідальної гірки забезпечує рівномірний розподіл яєць фітофагів по диску. Те, що на секторах встановлені направляючі лопатки, вздовж яких рухаються яйця, забезпечує послідовність їх руху по поверхні за рахунок відцентрових сил. 45372 4 Те, що на секторах встановлені обмежуючі лопатки дозволяє запобігти попаданню яєць фітофагів в сусідній сектор. Те, що по контуру диска в кожному секторі встановлені три контейнери для збору фракцій яєць, забезпечує відбір відповідно конгломератів, що залишились після пневматичного калібрування, крупних та дрібних яєць фітофагів. На Фіг.1, 2 приведено схематичне зображення загального вигляду калібратора яєць зернової молі. Калібратор яєць фітофагів складається з бункера 1 для яєць, дозатора 2, вібраційного пристрою 3, патрубка 4 для подачі яєць, циклонного сепаратору 5, осьового вентилятора 6, колектора 7, камери розділення яєць 8, трьох контейнерів 9, 10, 11 для збору фракцій яєць після пневматичного калібрування, диску 12, заслінок 13 та 14 у вигляді пучка трьох площин, конусу з переходом у циліндричне подовження 15 з отвором, пірамідальної гірки 16 з обмежувачами 17 на ребрах, секторів 18, направляючих 19 та обмежуючих 20 лопаток, приймаючих контейнерів 21, 22, 23 для збору фракцій яєць після відцентрового калібрування та електропривода 24. Калібратор яєць фітофагів працює наступним чином. Яйця фітофагів, які необхідно розділити по фракціях, засипають у бункер 1 для яєць, з якого вони через дозатор 2 за рахунок вібраційного пристрою 3 по патрубку 4 для подачі яєць поступають у камеру розділення 8, де повітряний потік, що створюється осьовим вентилятором 6, проходячі колектор 7 діє на яйця фітофагів, які за рахунок того, що мають різний об'єм та силу тяжіння розділяються на конгломерати (яйця, які злиплись), а також поодинокі крупні та дрібні яйця. Конгломерати потрапляють у перший контейнер 9 для збору фракцій яєць, які при виробництві ентомологічного препарату трихограми не використовуються , а заслінка 14 дозволяє перенаправити конгломерати в контейнер 9 для збору фракцій яєць. Поодинокі крупні та дрібні яйця потрапляють у другий контейнер 10 для збору фракцій яєць, а заслінка 14, що встановлена між другим та третім контейнером дозволяє відібрати із потоку повітря крупні та дрібні яйця та направити їх у другий контейнер 10, а домішки, що залишились після очистки, так як вони більш легкі, потраплять в третій контейнер 11. Після пневматичного розділення яйця з другого контейнера 10 через циліндричне подовження 15 поступають на пірамідальну гірку 16 з обмежувачами 17 на ребрах, яка знаходиться на відцентровому диску 12, на ній відбувається рівномірний розподіл, а сам диск розбитий на чотири сектори 18, по яким одночасно іде калібрування. Яйця скочуються з пірамідальної гірки 16 на відцентровий диск 11, що обертається з певною швидкістю, у сектора 18 в яких встановлені направляючі 19 та обмежуючі 20 лопатки. Під дією відцентрових сил яйця притискаються до направляючих лопаток 19, таким чином створюється послідовність руху їх по поверхні, а обмежуючі лопатки 20 запобігають попаданню яєць фітофагів в сусідній сектор. Після направляючих лопаток 19 яйця вільно рухаються по диску 12 розподіляючись у контейнер 21, в який 5 45372 потрапляють конгломерати, що залишились після пневматичного розділення, в другий контейнер 22 потрапляють крупні яйця фітофагів, а в третій - 23 дрібні. Крупні яйця використовуються при розведенні ентомологічного препарату трихограми, а дрібні та конгломерати можуть бути використані при відгодівлі інших ентомофагів. Комп’ютерна верстка Л. Купенко 6 Калібратор яєць фітофагів, який поєднує пневматичне та відцентрове калібрування, забезпечить підвищення ймовірності розділення яєць фітофагів на конгломерати, крупні та дрібні яйця, що в свою чергу дозволить покращити якість та ефективність ентомологічного препарату трихограми. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
