Комбінована конструкція трансформаторно-реакторного компенсуючого пристрою

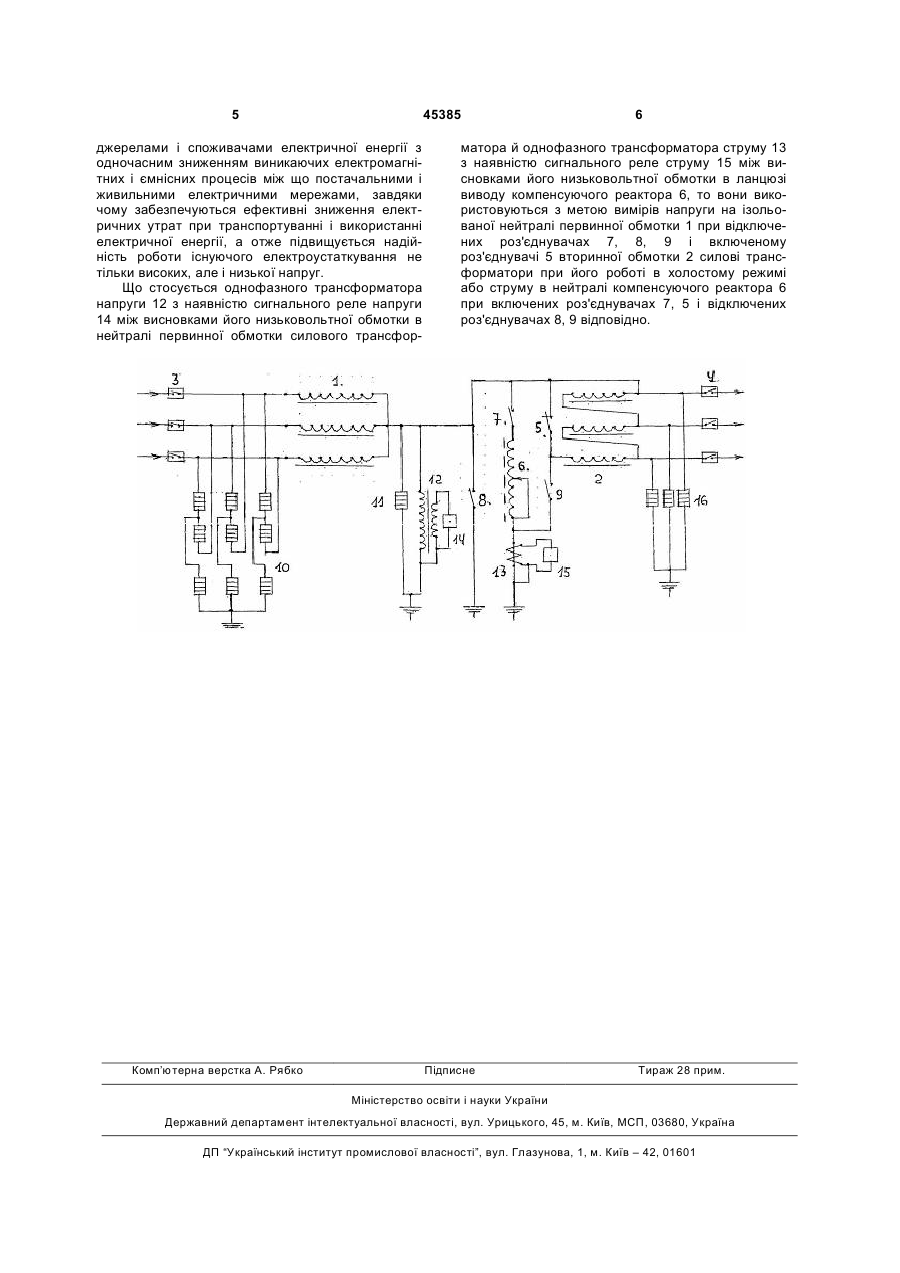

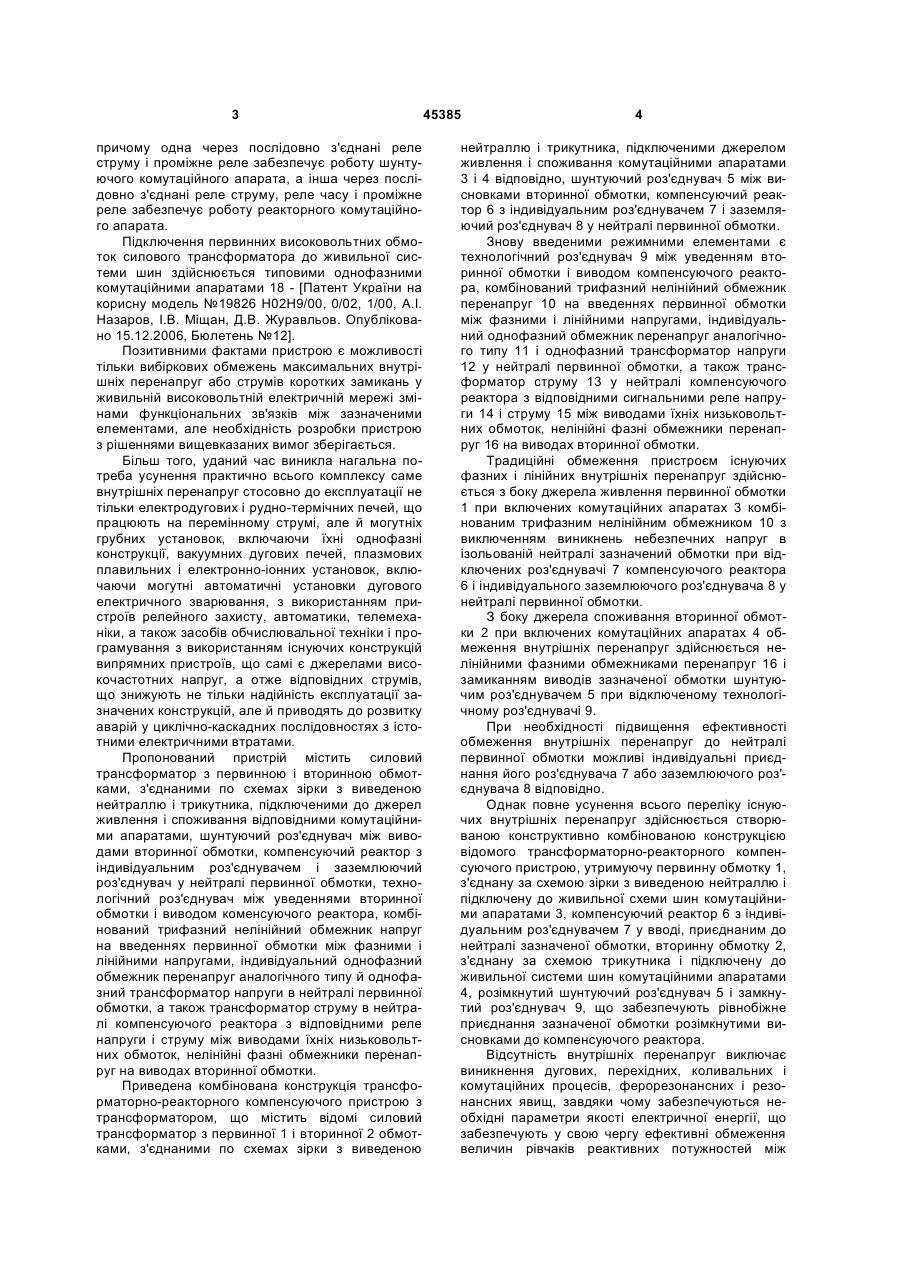

Комбінована конструкція трансформаторнореакторного компенсуючого пристрою, що містить силовий трансформатор з первинною і з вторинною обмотками, з'єднаними за схемами зірки з виведеною нейтраллю і трикутника, підключених до джерел живлення і споживання комутаційними апаратами, шунтуючий роз'єднувач між виводами вторинної обмотки, компенсуючий реактор з індивідуальним роз'єднувачем і заземлюючий роз'єд 3 причому одна через послідовно з'єднані реле струму і проміжне реле забезпечує роботу шунтуючого комутаційного апарата, а інша через послідовно з'єднані реле струму, реле часу і проміжне реле забезпечує роботу реакторного комутаційного апарата. Підключення первинних високовольтних обмоток силового трансформатора до живильної системи шин здійснюється типовими однофазними комутаційними апаратами 18 - [Патент України на корисну модель №19826 Н02Н9/00, 0/02, 1/00, А.І. Назаров, І.В. Міщан, Д.В. Журавльов. Опубліковано 15.12.2006, Бюлетень №12]. Позитивними фактами пристрою є можливості тільки вибіркових обмежень максимальних внутрішніх перенапруг або струмів коротких замикань у живильній високовольтній електричній мережі змінами функціональних зв'язків між зазначеними елементами, але необхідність розробки пристрою з рішеннями вищевказаних вимог зберігається. Більш того, уданий час виникла нагальна потреба усунення практично всього комплексу саме внутрішніх перенапруг стосовно до експлуатації не тільки електродугових і рудно-термічних печей, що працюють на перемінному струмі, але й могутніх грубних установок, включаючи їхні однофазні конструкції, вакуумних дугових печей, плазмових плавильних і електронно-іонних установок, включаючи могутні автоматичні установки дугового електричного зварювання, з використанням пристроїв релейного захисту, автоматики, телемеханіки, а також засобів обчислювальної техніки і програмування з використанням існуючих конструкцій випрямних пристроїв, що самі є джерелами високочастотних напруг, а отже відповідних струмів, що знижують не тільки надійність експлуатації зазначених конструкцій, але й приводять до розвитку аварій у циклічно-каскадних послідовностях з істотними електричними втратами. Пропонований пристрій містить силовий трансформатор з первинною і вторинною обмотками, з'єднаними по схемах зірки з виведеною нейтраллю і трикутника, підключеними до джерел живлення і споживання відповідними комутаційними апаратами, шунтуючий роз'єднувач між виводами вторинної обмотки, компенсуючий реактор з індивідуальним роз'єднувачем і заземлюючий роз'єднувач у нейтралі первинної обмотки, технологічний роз'єднувач між уведеннями вторинної обмотки і виводом коменсуючого реактора, комбінований трифазний нелінійний обмежник напруг на введеннях первинної обмотки між фазними і лінійними напругами, індивідуальний однофазний обмежник перенапруг аналогічного типу й однофазний трансформатор напруги в нейтралі первинної обмотки, а також трансформатор струму в нейтралі компенсуючого реактора з відповідними реле напруги і струму між виводами їхніх низьковольтних обмоток, нелінійні фазні обмежники перенапруг на виводах вторинної обмотки. Приведена комбінована конструкція трансформаторно-реакторного компенсуючого пристрою з трансформатором, що містить відомі силовий трансформатор з первинної 1 і вторинної 2 обмотками, з'єднаними по схемах зірки з виведеною 45385 4 нейтраллю і трикутника, підключеними джерелом живлення і споживання комутаційними апаратами 3 і 4 відповідно, шунтуючий роз'єднувач 5 між висновками вторинної обмотки, компенсуючий реактор 6 з індивідуальним роз'єднувачем 7 і заземляючий роз'єднувач 8 у нейтралі первинної обмотки. Знову введеними режимними елементами є технологічний роз'єднувач 9 між уведенням вторинної обмотки і виводом компенсуючого реактора, комбінований трифазний нелінійний обмежник перенапруг 10 на введеннях первинної обмотки між фазними і лінійними напругами, індивідуальний однофазний обмежник перенапруг аналогічного типу 11 і однофазний трансформатор напруги 12 у нейтралі первинної обмотки, а також трансформатор струму 13 у нейтралі компенсуючого реактора з відповідними сигнальними реле напруги 14 і струму 15 між виводами їхніх низьковольтних обмоток, нелінійні фазні обмежники перенапруг 16 на виводах вторинної обмотки. Традиційні обмеження пристроєм існуючих фазних і лінійних внутрішніх перенапруг здійснюється з боку джерела живлення первинної обмотки 1 при включених комутаційних апаратах 3 комбінованим трифазним нелінійним обмежником 10 з виключенням виникнень небезпечних напруг в ізольованій нейтралі зазначений обмотки при відключених роз'єднувачі 7 компенсуючого реактора 6 і індивідуального заземлюючого роз'єднувача 8 у нейтралі первинної обмотки. З боку джерела споживання вторинної обмотки 2 при включених комутаційних апаратах 4 обмеження внутрішніх перенапруг здійснюється нелінійними фазними обмежниками перенапруг 16 і замиканням виводів зазначеної обмотки шунтуючим роз'єднувачем 5 при відключеному технологічному роз'єднувачі 9. При необхідності підвищення ефективності обмеження внутрішніх перенапруг до нейтралі первинної обмотки можливі індивідуальні приєднання його роз'єднувача 7 або заземлюючого роз'єднувача 8 відповідно. Однак повне усунення всього переліку існуючих внутрішніх перенапруг здійснюється створюваною конструктивно комбінованою конструкцією відомого трансформаторно-реакторного компенсуючого пристрою, утримуючу первинну обмотку 1, з'єднану за схемою зірки з виведеною нейтраллю і підключену до живильної схеми шин комутаційними апаратами 3, компенсуючий реактор 6 з індивідуальним роз'єднувачем 7 у вводі, приєднаним до нейтралі зазначеної обмотки, вторинну обмотку 2, з'єднану за схемою трикутника і підключену до живильної системи шин комутаційними апаратами 4, розімкнутий шунтуючий роз'єднувач 5 і замкнутий роз'єднувач 9, що забезпечують рівнобіжне приєднання зазначеної обмотки розімкнутими висновками до компенсуючого реактора. Відсутність внутрішніх перенапруг виключає виникнення дугових, перехідних, коливальних і комутаційних процесів, ферорезонансних і резонансних явищ, завдяки чому забезпечуються необхідні параметри якості електричної енергії, що забезпечують у свою чергу ефективні обмеження величин рівчаків реактивних потужностей між 5 45385 джерелами і споживачами електричної енергії з одночасним зниженням виникаючих електромагнітних і ємнісних процесів між що постачальними і живильними електричними мережами, завдяки чому забезпечуються ефективні зниження електричних утрат при транспортуванні і використанні електричної енергії, а отже підвищується надійність роботи існуючого електроустаткування не тільки високих, але і низької напруг. Що стосується однофазного трансформатора напруги 12 з наявністю сигнального реле напруги 14 між висновками його низьковольтної обмотки в нейтралі первинної обмотки силового трансфор Комп’ютерна верстка А. Рябко 6 матора й однофазного трансформатора струму 13 з наявністю сигнального реле струму 15 між висновками його низьковольтної обмотки в ланцюзі виводу компенсуючого реактора 6, то вони використовуються з метою вимірів напруги на ізольованої нейтралі первинної обмотки 1 при відключених роз'єднувачах 7, 8, 9 і включеному роз'єднувачі 5 вторинної обмотки 2 силові трансформатори при його роботі в холостому режимі або струму в нейтралі компенсуючого реактора 6 при включених роз'єднувачах 7, 5 і відключених роз'єднувачах 8, 9 відповідно. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
