Матеріал для виготовлення сигаретних фільтрів та спосіб його одержання

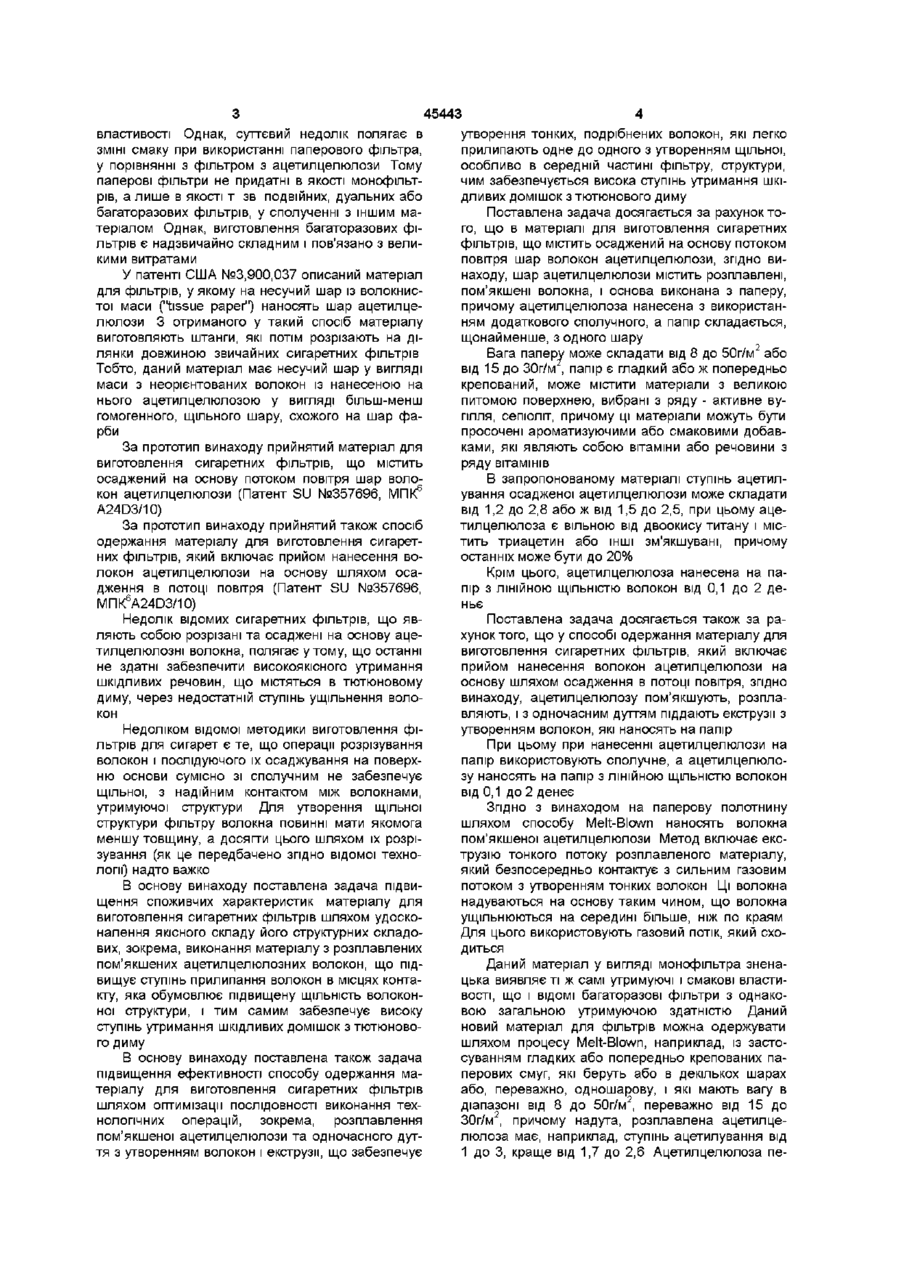

1 Матеріал для виготовлення сигаретних фільтрів, що містить осаджений на основу потоком повітря шар волокон ацетилцелюлози, який відрізняється тим, що шар ацетилцелюлози містить розплавлені, пом'якшені волокна, і основа виконана з паперу 2 Матеріал згідно з п 1, який відрізняється тим, що ацетилцелюлоза нанесена з використанням додаткового сполучного 3 Матеріал згідно з п 1, який відрізняється тим, що папір складається, щонайменше, з одного шаРУ 4 Матеріал згідно з будь-яким із пп 1-3, який відрізняється тим, що вага паперу складає від 8 до 50 г/м2 5 Матеріал згідно з будь-яким із пп 1-4, який відрізняється тим, що вага паперу складає від 15 до ЗО г/м2 6 Матеріал згідно з будь-яким із пп 1-5, який відрізняється тим, що папір є гладким 7 Матеріал згідно з будь-яким із пп 1-5, який відрізняється тим, що папір є попередньо крепованим 8 Матеріал згідно з будь-яким із пп 1-7, який відрізняється тим, що папір містить матеріали з великою питомою поверхнею, вибрані з ряду - активне вугілля, сепіоліт 9 Матеріал згідно з п 8, який відрізняється тим, Винахід стосується виготовляння сигаретних фільтрів, зокрема, матеріалу для виготовлення сигаретних фільтрів та способу його одержання По концепцюнальним причинам у якості філь що матеріали з великою питомою поверхнею просочені ароматизуючими або смаковими добавками 10 Матеріал згідно з п 9, який відрізняється тим, що добавки являють собою вітаміни або речовини з ряду вітамінів 11 Матеріал згідно з п 1, який відрізняється тим, що ступінь ацетилювання осадженої ацетилцелюлози складає від 1,2 до 2,8 12 Матеріал згідно з п 1, який відрізняється тим, що ступінь ацетилювання складає від 1,5до 2,5 13 Матеріал згідно з будь-яким із пп 1-12, який відрізняється тим, що ацетилцелюлоза є вільною від двоокису титану 14 Матеріал згідно з будь-яким із пп 1-13, який відрізняється тим, що ацетилцелюлоза містить триацетин або ІНШІ зм'якшувані 15 Матеріал згідно з п 14, який відрізняється тим, що ацетилцелюлоза містить до 20 % зм'якшувача 16 Матеріал згідно з будь-яким із пп 1-15, який відрізняється тим, що ацетилцелюлоза нанесена на папір з ЛІНІЙНОЮ ЩІЛЬНІСТЮ ВОЛОКОН ВІД 0,1 до 2 деньє 17 Спосіб одержання матеріалу для виготовлення сигаретних фільтрів, який включає прийом нанесення волокон ацетилцелюлози на основу шляхом осадження в потоці повітря, який відрізняється тим, що ацетилцелюлозу пом'якшують, розплавляють, і з одночасним дуттям піддають екструзії з утворенням волокон, які наносять на папір, котрий використовується як основа 18 Спосіб згідно з п 17, який відрізняється тим, що при нанесенні ацетилцелюлози на папір використовують сполучне 19 Спосіб згідно з п 18, який відрізняється тим, що ацетилцелюлозу наносять на папір з ЛІНІЙНОЮ ЩІЛЬНІСТЮ волокон від 0,1 до 2 деньє трів для сигарет в більшій мірі використовують фільтри з целюлози Зокрема, для виготовлення фільтрів для легких і ультралегких сигарет віддають перевагу паперу через його гарні утримуючі q ГО Ю 45443 властивості Однак, суттєвий недолік полягає в утворення тонких, подрібнених волокон, які легко ЗМІНІ смаку при використанні паперового фільтра, прилипають одне до одного з утворенням щільної, у порівнянні з фільтром з ацетилцелюлози Тому особливо в середній частині фільтру, структури, паперові фільтри не придатні в якості монофільтчим забезпечується висока ступінь утримання шкірів, а лише в якості т зв подвійних, дуальних або дливих домішок з тютюнового диму багаторазових фільтрів, у сполученні з іншим маПоставлена задача досягається за рахунок тотеріалом Однак, виготовлення багаторазових фіго, що в матеріалі для виготовлення сигаретних льтрів є надзвичайно складним і пов'язано з велифільтрів, що містить осаджений на основу потоком кими витратами повітря шар волокон ацетилцелюлози, згідно винаходу, шар ацетилцелюлози містить розплавлені, У патенті США №3,900,037 описаний матеріал пом'якшені волокна, і основа виконана з паперу, для фільтрів, у якому на несучий шар із волокниспричому ацетилцелюлоза нанесена з використантої маси ("tissue paper") наносять шар ацетилценям додаткового сполучного, а папір складається, люлози 3 отриманого у такий спосіб матеріалу щонайменше, з одного шару виготовляють штанги, які потім розрізають на ділянки довжиною звичайних сигаретних фільтрів Вага паперу може складати від 8 до 50г/м2 або Тобто, даний матеріал має несучий шар у вигляді від 15 до ЗОг/м , папір є гладкий або ж попередньо маси з неорієнтованих волокон із нанесеною на крепований, може містити матеріали з великою нього ацетилцелюлозою у вигляді більш-менш питомою поверхнею, вибрані з ряду - активне вугомогенного, щільного шару, схожого на шар фагілля, сепіоліт, причому ці матеріали можуть бути рби просочені ароматизуючими або смаковими добавками, які являють собою вітаміни або речовини з За прототип винаходу прийнятий матеріал для ряду вітамінів виготовлення сигаретних фільтрів, що містить осаджений на основу потоком повітря шар волоВ запропонованому матеріалі ступінь ацетилкон ацетилцелюлози (Патент SU №357696, МПК6 ування осадженої ацетилцелюлози може складати A24D3/10) від 1,2 до 2,8 або ж від 1,5 до 2,5, при цьому ацетилцелюлоза є вільною від двоокису титану і місЗа прототип винаходу прийнятий також спосіб тить триацетин або ІНШІ зм'якшувані, причому одержання матеріалу для виготовлення сигаретостанніх може бути до 20% них фільтрів, який включає прийом нанесення волокон ацетилцелюлози на основу шляхом осаКрім цього, ацетилцелюлоза нанесена на падження в потоці повітря (Патент SU №357696, пір з ЛІНІЙНОЮ ЩІЛЬНІСТЮ волокон від 0,1 до 2 деМПК6А24ОЗ/10) ньє Недолік відомих сигаретних фільтрів, що явПоставлена задача досягається також за раляють собою розрізані та осаджені на основу ацехунок того, що у способі одержання матеріалу для тилцелюлозні волокна, полягає утому, що останні виготовлення сигаретних фільтрів, який включає не здатні забезпечити високоякісного утримання прийом нанесення волокон ацетилцелюлози на шкідливих речовин, що містяться в тютюновому основу шляхом осадження в потоці повітря, згідно диму, через недостатній ступінь ущільнення воловинаходу, ацетилцелюлозу пом'якшують, розплакон вляють, і з одночасним дуттям піддають екструзії з утворенням волокон, які наносять на папір Недоліком відомої методики виготовлення фільтрів для сигарет є те, що операції розрізування При цьому при нанесенні ацетилцелюлози на волокон і послідуючого їх осаджування на поверхпапір використовують сполучне, а ацетилцелюлоню основи сумісно зі сполучним не забезпечує зу наносять на папір з ЛІНІЙНОЮ ЩІЛЬНІСТЮ ВОЛОКОН щільної, з надійним контактом між волокнами, ВІД 0,1 до 2 денеє утримуючої структури Для утворення щільної Згідно З винаходом на паперову полотнину структури фільтру волокна повинні мати якомога шляхом способу Melt-Blown наносять волокна меншу товщину, а досягти цього шляхом їх розріпом'якшеної ацетилцелюлози Метод включає ексзування (як це передбачено згідно відомої технотрузію тонкого потоку розплавленого матеріалу, логії) надто важко який безпосередньо контактує з сильним газовим потоком з утворенням тонких волокон Ці волокна В основу винаходу поставлена задача підвинадуваються на основу таким чином, що волокна щення споживчих характеристик матеріалу для ущільнюються на середині більше, ніж по краям виготовлення сигаретних фільтрів шляхом удоскоДля цього використовують газовий потік, який схоналення якісного складу його структурних складодиться вих, зокрема, виконання матеріалу з розплавлених пом'якшених ацетилцелюлозних волокон, що підДаний матеріал у вигляді монофільтра зненавищує ступінь прилипання волокон в місцях контацька виявляє ті ж самі утримуючі і смакові властикту, яка обумовлює підвищену ЩІЛЬНІСТЬ волоконвості, що і ВІДОМІ багаторазові фільтри з однаконої структури, і тим самим забезпечує високу вою загальною утримуючою здатністю Даний ступінь утримання шкідливих домішок з тютюновоновий матеріал для фільтрів можна одержувати го диму шляхом процесу Melt-Blown, наприклад, із застосуванням гладких або попередньо крепованих паВ основу винаходу поставлена також задача перових смуг, які беруть або в декількох шарах підвищення ефективності способу одержання маабо, переважно, одношарову, і які мають вагу в теріалу для виготовлення сигаретних фільтрів діапазоні від 8 до 50г/м2, переважно від 15 до шляхом оптимізаци ПОСЛІДОВНОСТІ виконання тех30г/м2, причому надута, розплавлена ацетилценологічних операцій, зокрема, розплавлення люлоза має, наприклад, ступінь ацетилування від пом'якшеної ацетилцелюлози та одночасного дут1 до 3, краще від 1,7 до 2,6 Ацетилцелюлоза петя з утворенням волокон і екструзії, що забезпечує 5 45443 6 реважно зм'якшена з використанням триацетину, наприклад, модифікований крохмаль, що піддапричому триацетином зм'якшується стінка волокон ється екструзії і розплавленню 3 екологічної точки ацетилцелюлози, завдяки чому вони прилипають зору крохмаль особливо рекомендується У всяодне до одного в місцях контакту кому разі необхідно подбати про те, щоб темпераВ залежності від КІЛЬКІСНОГО співвідношення тура переробки сполучного вибиралася так, що не паперу і ацетилцелюлози може бути вигідним дозмінюється стан додатково нанесених целюлозних давати сполучне У якості сполучного можна заволокон стосовувати клей, який можна розплавити, або, ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
