Пристрій для перевірки ємнісних вологомірів

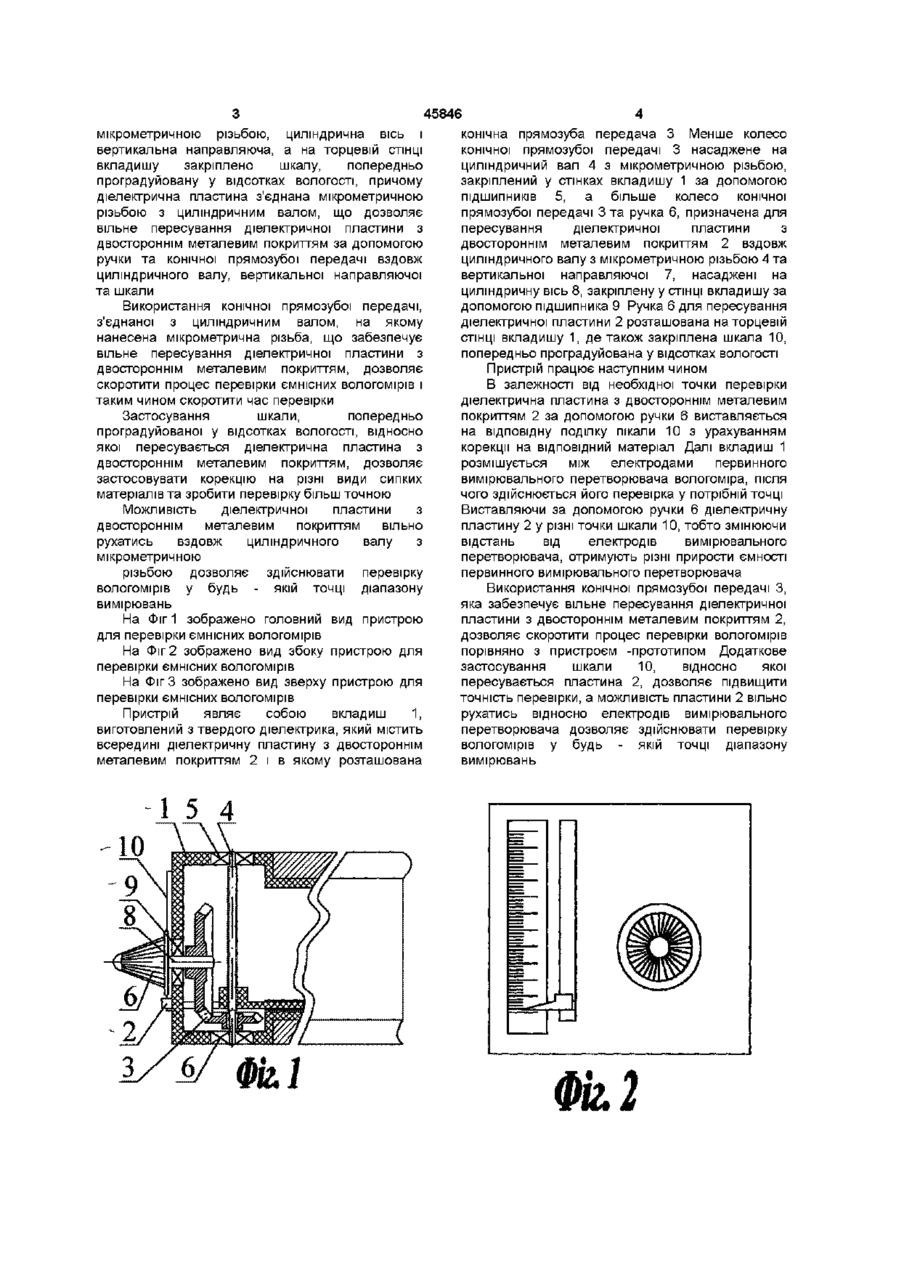

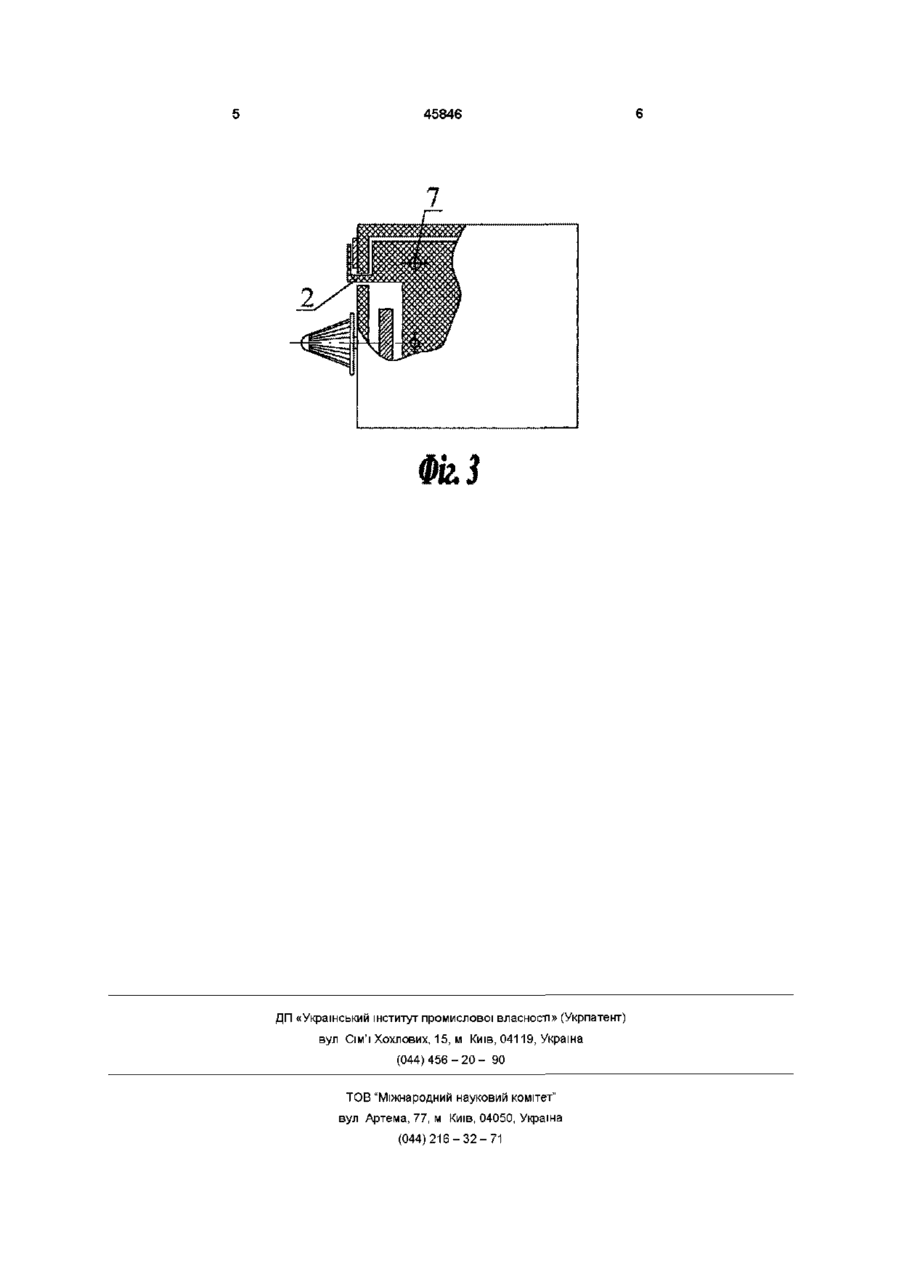

Пристрій для перевірки ємнісних вологомірів, що являє собою діелектричний вкладиш з розміщеною всередині діелектричною пластиною з двостороннім металевим покриттям, який відрізняється тим, що всередині вкладиша розташована конічна прямозуба передача, циліндричний вал з мікрометричною різзю, циліндрична вісь і вертикальна напрямна, а на торцевій СТІНЦІ вкладиша закріплено шкалу, попередньо проградуйовану у відсотках вологості, причому діелектрична пластина з'єднана мікрометричною різзю з циліндричним валом, що дозволяє вільне пересування діелектричної пластини з двостороннім металевим покриттям за допомогою ручки та конічної прямозубої передачі вздовж циліндричного вала, вертикальної напрямної та шкали Винахід належить до вимірювальної техніки і може бути використаний для перевірки ємнісних вологомірів сипких матеріалів Відомий пристрій для перевірки ємнісних вологомірів, який складається з корпусу з вкладишем з твердого діелектрику, що виконано з отвором, в якому розташовано щонайменше три змінних втулки із матеріалу з різною діелектричною проникністю або різною товщиною стінок, значення яких обрані з умов імітації необхідної вологості (Ас 1548735, G01 N27/22, 1990,бюл №9) Недоліками пристрою є низька точність перевірки, складність перевірки, що викликана необхідністю застосування відповідної втулки перед кожною перевіркою та необхідністю наявності стількох втулок, скільки потрібно точок перевірки Цей пристрій також не дозволяє здійснювати перевірку вологоміру у будь - якій точці діапазону вимірювання Найбільш близьким до запропонованого є пристрій для перевірки ємнісних вологомірів, який являє собою вкладиш, виготовлений з твердого діелектрика, що розміщується у первинному вимірювальному перетворювачі вологоміра, причому вкладиш виготовлено у вигляді діелектричного пеналу, в бічних стінках якого створені з однаковим кроком пази, крім того пристрій має діелектричну пластину з двостороннім металевим покриттям, причому розміри цієї пластини відповідають розмірам пеналу, а товщина - ширині пазу (Ас 1052978, G01 N27/22, 1983, бюл №41) Недоліками пристрою є низька точність перевірки та неможливість здійснення перевірки вологоміра у будь - якій точці діапазону вимірювання В основу винаходу поставлено задачу розробки пристрою для перевірки ємнісних вологомірів шляхом розміщення у вкладиші, що являє собою діелектричний пенал, конічної прямозубої передачі, циліндричного валу з мікрометричною різьбою та направляючої, вздовж яких пересувається діелектрична пластина з двостороннім металевим покриттям, ручки для пересування діелектричної пластини та шкали, яка попередньо проградуйована у відсотках вологості, що забезпечує спрощення перевірки, підвищення точності та забезпечення можливості здійснення перевірки у будь - якій точці діапазону вимірювань Для досягнення визначеної мети пропонується пристрій для перевірки ємнісних вологомірів, що являє собою вкладиш, виготовлений з твердого діелектрика, який містить всередині діелектричну пластину з двостороннім металевим покриттям і в якому, згідно з винаходом, розташована конічна прямозуба передача, Іпшіндричний вал з (О ^00 ю 45846 мікрометричною різьбою, циліндрична вісь і конічна прямозуба передача 3 Менше колесо вертикальна направляюча, а на торцевій СТІНЦІ конічної прямозубої передачі 3 насаджене на вкладишу закріплено шкалу, попередньо циліндричний вал 4 з мікрометричною різьбою, проградуйовану у відсотках вологості, причому закріплений у стінках вкладишу 1 за допомогою діелектрична пластина з'єднана мікрометричною ПІДШИПНИКІВ 5, а більше колесо конічної різьбою з циліндричним валом, що дозволяє прямозубої передачі 3 та ручка 6, призначена для вільне пересування діелектричної пластини з пересування діелектричної пластини з двостороннім металевим покриттям за допомогою двостороннім металевим покриттям 2 вздовж ручки та конічної прямозубої передачі вздовж циліндричного валу з мікрометричною різьбою 4 та циліндричного валу, вертикальної направляючої вертикальної направляючої 7, насаджені на та шкали циліндричну вісь 8, закріплену у СТІНЦІ вкладишу за допомогою підшипника 9 Ручка 6 для пересування Використання конічної прямозубої передачі, діелектричної пластини 2 розташована на торцевій з'єднаної з циліндричним валом, на якому СТІНЦІ вкладишу 1, де також закріплена шкала 10, нанесена мікрометрична різьба, що забезпечує попередньо проградуйована у відсотках вологості вільне пересування діелектричної пластини з Пристрій працює наступним чином двостороннім металевим покриттям, дозволяє В залежності від необхідної точки перевірки скоротити процес перевірки ємнісних вологомірів і діелектрична пластина з двостороннім металевим таким чином скоротити час перевірки покриттям 2 за допомогою ручки 6 виставляється Застосування шкали, попередньо на відповідну поділку пікали 10 з урахуванням проградуйованої у відсотках вологості, відносно корекції на ВІДПОВІДНИЙ матеріал Далі вкладиш 1 якої пересувається діелектрична пластина з розмішується між електродами первинного двостороннім металевим покриттям, дозволяє вимірювального перетворювача вологоміра, після застосовувати корекцію на різні види сипких чого здійснюється його перевірка у потрібній точці матеріалів та зробити перевірку більш точною Виставляючи за допомогою ручки 6 діелектричну Можливість діелектричної пластини з пластину 2 у різні точки шкали 10, тобто змінюючи двостороннім металевим покриттям вільно відстань від електродів вимірювального рухатись вздовж циліндричного валу з перетворювача, отримують різні прирости ємності мікрометричною первинного вимірювального перетворювача різьбою дозволяє здійснювати перевірку вологомірів у будь - якій точці діапазону Використання конічної прямозубої передачі З, вимірювань яка забезпечує вільне пересування діелектричної пластини з двостороннім металевим покриттям 2, На Фіг 1 зображено головний вид пристрою дозволяє скоротити процес перевірки вологомірів для перевірки ємнісних вологомірів порівняно з пристроєм -прототипом Додаткове На Фіг 2 зображено вид збоку пристрою для застосування шкали 10, відносно якої перевірки ємнісних вологомірів пересувається пластина 2, дозволяє підвищити На Фіг 3 зображено вид зверху пристрою для точність перевірки, а можливість пластини 2 вільно перевірки ємнісних вологомірів рухатись відносно електродів вимірювального Пристрій являє собою вкладиш 1, перетворювача дозволяє здійснювати перевірку виготовлений з твердого діелектрика, який містить вологомірів у будь - якій точці діапазону всередині діелектричну пластину з двостороннім вимірювань металевим покриттям 2 і в якому розташована 45846 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
