Автоматизована система для проведення багатофакторного експерименту

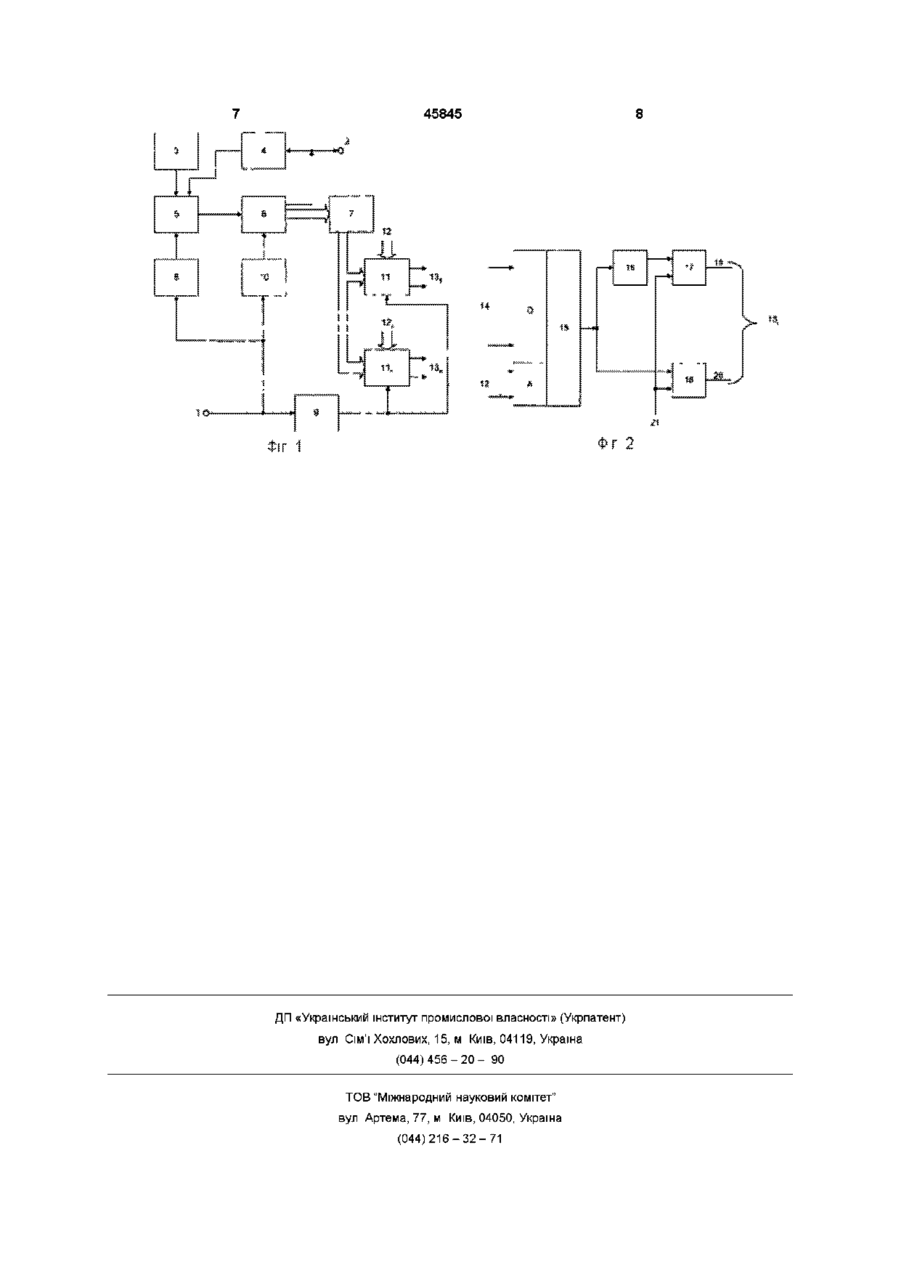

1 Автоматизована система для проведення багатофакторного експерименту, яка має елемент І, елемент НІ, двійковий лічильник, керуючий вхід, інформаційний вихід, блок пам'яті, причому вихід елемента НІ з'єднаний з першим входом елемента І, вихід якого з'єднаний з підсумовуючим входом двійкового лічильника, виходи двійкового лічильника з'єднані з адресними входами блока пам'яті, вихід переносу двійкового лічильника з'єднаний з інформаційним виходом та входом елемента НІ, яка відрізняється тим, що містить генератор імпульсів, два елементи затримки, детектор фронту, п формувачів значень рівнів факторів, п шин номерів факторних послідовностей, п виходів значень рівнів факторів, причому керуючий вхід з'єднаний через перший елемент затримки з другим входом елемента І, через другий елемент затримки з'єднаний з керуючим входом формувачів значень рівнів факторів та через детектор фронту - з входом "Скид" двійкового лічильника, вихід генератора з'єднаний з третім входом елемента І, виходи блока пам'яті з'єднані з інформаційними входами формувачів значень рівнів факторів, шини номерів факторних послідовностей з'єднані з ВІДПОВІДНИМИ шинами номерів факторних послідовностей формувачів значень рівнів факторів, виходи формувачів значень рівнів факторів з'єднані з ВІДПОВІДНИМИ виходами значень рівня фактора (п - КІЛЬКІСТЬ факторів) 2 Автоматизована система для проведення багатофакторного експерименту за п 1, яка відрізняється тим, що кожен з формувачів значень рівнів факторів містить елемент НІ, два елементи І, мультиплексор, інформаційні входи, два виходи, керуючий вхід, шину номера факторної ПОСЛІДОВНОСТІ, причому інформаційні входи з'єднані з інформаційними входами мультиплексора, шина номера факторної ПОСЛІДОВНОСТІ з'єднана з адресними входами мультиплексора, вихід мультиплексора з'єднаний з першим входом першого елемента І та через елемент НІ з першим входом другого елемента І, вихід першого елемента І з'єднаний з першим виходом, вихід другого елемента І з'єднаний з другим виходом ю ^00 ю Винахід відноситься до автоматики та обчислювальної техніки і призначений для формування значень факторів при проведенні багатофакторного експерименту Відомий пристрій для логічної обробки інформації, що містить ВХІДНІ шини коефіцієнтів рівняння, вхідну шину правої частини рівняння, шину результату, двійковий лічильник, групи з першої по п-ну елементів І, операційний пристрій, блок порівняння, тригер , два елементи НІ, два індикатори, генератор імпульсів, два елементи І, суматори по модулю 2, виходи операційного пристрою, елементи РЮНОЗНАЧШСТЬ (а с СРСР N 1262519, кл О 06F15/20,1985p) Недоліком відомого пристрою є обмежені фун кціональні МОЖЛИВОСТІ Найбільш близьким по технічній суті і результату, що досягається є пристрій для рішення логічних рівнянь (ас СРСР N1411768, кл G 06 F 15/20, опубл 23 07 88р), що містить елемент І, елемент НІ, двійковий лічильник, керуючий вхід, інформаційний вихід, блок пам'яті, причому вихід елемента НІ з'єднаний з першим входом елемента І, вихід якого з'єднаний з підсумовуючим входом двійкового лічильника, виходи двійкового лічильника з'єднані з адресними входами блока пам'яті, вихід переносу двійкового лічильника з'єднаний з інформаційним виходом та входом елемента НІ Недоліком відомого пристрою є обмежені функціональні можливості, бо він не дозвовляє фор 45845 мувати факторні ПОСЛІДОВНОСТІ при проведенні гатофакторного експерименту містить керуючий багатофакторного експерименту вхід 1, інформаційний вихід 2, генератор імпульсів З, елемент НІ 4, елемент І 5, двійковий лічильник В основу винаходу поставлено задачу вдоско6, блок пам'яті 7, елементи затримки 8 і 9, детекналення автоматизованої системи для проведення тор фронту 10, формувачі значень рівнів факторів багатофакторного експерименту шляхом введення 11і 11п, шини номера факторной ПОСЛІДОВНОСТІ нового складу елементів, та нової організації вза12І 12п, виходи значень рівнів факторів 13і 13п ємозв'язків між ними, забезпечити ширші функціональні можливості при використанні винаходу, а Керуючий вхід 1 з'єднаний через елемент засаме -формування факторних послідовностей при тримки 8 з другим входом елемента 15, через проведенні багатофакторного експерименту елемент затримки 9 з керуючими входами формувачів значень рівнів факторів 11 та через детектор Поставлене завдання вирішується тим, що авфронту 10 з входом "Скид" двійкового лічильника томатизована система для проведення багатофа6 Вихід генератора імпульсів 3 з'єднаний з третім кторного експерименту, яка має елемент І, елевходом елемента І 5 Вихід елемента НІ 4 з'єднамент НІ, двійковий лічильник, керуючий вхід, ний з першим входом елемента І 5, вихід якого інформаційний вихід, блок пам'яті, причому вихід з'єднаний з підсумовуючим входом двійкового ліелемента НІ з'єднаний з першим входом елемента чильника 6 Виходи двійкового лічильника 6 з'єдІ, вихід якого з'єднаний з підсумовуючим входом нані з адресними входами блока пам'яті 7 Вихід двійкового лічильника, виходи двійкового лічильпереносу двійкового лічильника 6 з'єднаний з інника з'єднані з адресними входами блока пам'яті, формаційним виходом 2 та входом елемента НІ 4 вихід переносу двійкового лічильника з'єднаний з Виходи блока пам'яті 7 з'єднані з інформаційними інформаційним виходом та входом елемента НІ, входами формувачів значень рівнів факторів 11, згідно з винаходом містить генератор імпульсів, шини номерів факторних послідовностей 12 з'єддва елементи затримки, детектор фронту, п форнані з ВІДПОВІДНИМИ шинами номерів факторних мувачів значень рівнів факторів, п шин номерів послідовностей формувачів значень рівнів фактофакторних послідовностей, п виходів значень ріврів 11, виходи формувачів значень рівнів факторів нів факторів, причому керуючий вхід з'єднаний 11 з'єднані з ВІДПОВІДНИМИ виходами значень рівня через перший елемент затримки з другим входом фактора 13 (п - КІЛЬКІСТЬ факторів) елемента І, через другий елемент затримки з'єднаний з керуючим входом формувачів значень На фіг 2 приведена функціональна схема форівнів факторів та через детектор фронту - входом рмувача значень рівнів факторів, який містить ши"Скид" двійкового лічильника, вихід генератора ну номера факторної ПОСЛІДОВНОСТІ 12, інформаз'єднаний з третім входом елемента І, виходи блоційні входи 14, мультиплексор 15, елемент НІ 16, ка пам'яті з'єднані з інформаційними входами фоелементи І 17 і 18, вихід 19 рівня фактора «-», вирмувачів значень рівнів факторів, шини номерів хід 20 рівня фактора «+», керуючий вхід 21 Інфофакторних послідовностей з'єднані з ВІДПОВІДНИМИ рмаційні входи 14 з'єднані з інформаційними вхошинами номерів факторних послідовностей фордами мультиплексора 15, шина номеру факторної мувачів значень рівнів факторів, виходи формуваПОСЛІДОВНОСТІ 12 з'єднана з адресними входами чів значень рівнів факторів з'єднані з ВІДПОВІДНИМИ мультиплексора 15, вихід мультиплексора 15 з'єдвиходами значень рівня фактора (п - КІЛЬКІСТЬ фананий з першим входом першого елемента 118 та кторів) через елемент НІ 16 з першим входом другого елемента І 17, вихід першого елемента 117 з'єдПоставлене завдання вирішується також тим, наний з першим виходом 19, вихід другого елемещо кожен з формувачів значень рівнів факторів нта 118 з'єднаний з другим виходом 20 містить елемент НІ, два елементи І, мультиплексор, інформаційні входи, два виходи, керуючий У основі роботи автоматизованої системи для вхід, шину номерд факторної ПОСЛІДОВНОСТІ, припроведення багатофакторного експерименту лечому інформаційні входи з'єднані з інформаційнижить використання оптимальних комбінаторних ми входами мультиплексора, шина номерд фактопланів За допомогою даної системи експерименрної ПОСЛІДОВНОСТІ з'єднана з адресними входами татор має можливість вибирати різні варіанти опмультиплексора, вихід мультиплексора з'єднаний тимального плану проведення експеримента і сисз першим входом першого елемента І та через тема, настроєна на його реалізацію, буде елемент НІ з першим входом другого елемента І, генерувати послідовно ВІДПОВІДНІ значення рівнів вихід першого елемента І з'єднаний з першим вифакторів У блоці пам'яті записані значення рівнів ходом, вихід другого елемента І з'єднаний з друдля базових факторних послідовностей, на основі гим виходом яких будуються оптимальні комбінаторні плани багатофакторних експериментів Значення фактоЗаявлений пристрій має новий склад елеменрних послідовностей записані в блок пам'яті, притів, та нову організацію взаємозв'язків між ними, чому значення рівня «-» кодується як «О», а знатобто містить нову сукупність ознак, які забезпечення рівня «+ » кодується як «1» Наприклад, для чують нові технічні властивості винаходу Технічтрьохфакторного експеримента в таблиції привений результат, як наслідок цих властивостей дені значення базових факторних послідовностей, розширені функціональні можливості пристрою, а а в таблиці2 запис вказаних значень в блок пам'ясаме -формування факторних послідовностей при ті проведенні багатофакторного експерименту На фіг 1 представлена функціональна схема На шини номерів факторних послідовностей автоматизованої системи для проведення багато12і 12п подаються настроювальні сигнали для факторного експерименту вибраного варіанту оптимального комбінаторного плану Наприклад, для трьохфакторного експериАвтоматизована система для проведення ба мента варіанти оптимальних комбінаторних планів експеримента і факторні ПОСЛІДОВНОСТІ, ЩО беруть участь в експерименті приведені в таблиціЗ, а в таблиці4 приведені значення настроювальних сигналів на шинах номерів факторних послідовностей 12 Після настройки автоматизована система для проведення багатофакторного експерименту працює таким чином На керуючий вхід 1 подається сигнал «1», який - за допомогою детектора фронту формує короткий імпульс, який встановлює двійковий лічильник 6 в стан «0 0», - через час Тз1, що визначається елементом затримки 9, відкриває формувачі значень рівнів факторів 11, при цьому на виходах значень рівнів факторів формуються значення, ВІДПОВІДНІ першому значенню вибраних факторних послідовностей, - через час Тз2, що визначається часом затримки 8, відкриває елемент І 5 і імпульси з виходу генератора 3 проходять на підсумовуючий вхід двійкового лічильника 6, послідовно змінюючи його стан (000, 001, 010, 011, 100, 101, 110, 111) Значення сигналів на виходах двійкового лічильника 6 є адресою значень факторних послідовностей, що розглядаються На виходах блоку пам'яті 7 формуються значення факторних послідовностей для експеримента, що розглядається Вказаний процес продовжується, доки на виході перенесення двійкового лічильника 6 не з'явиться сигнал «1», що закриває елемент 5 І для проходження імпульсів з виходу генератора 3 При цьому на інформаційному виході 2 формується сигнал «1», що свідчить про закінчення експеримента Для кожного значення адреси формувачі значень рівнів факторів 11 формують на виходах 19 і 20 взаємошверсні значення Якщо на виході 19 значення «1», то це відповідає значенню рівня Номер варіанту експеріменту 1 2 3 4 А1 0 0 0 0 45845 фактора «-», а якщо на виході 20 значення «1», то це відповідає значенню рівня фактора «+» Таким чином, автоматизована система для проведення багатофакторного експерименту послідовно формує на виходах 13 значення рівнів ВІДПОВІДНИХ факторів Порівняння автоматизованої системи для проведення багатофакторного експерименту і прототипа показує, що заявлена система має ширші функціональні можливості, бо дозволяє формувати факторні ПОСЛІДОВНОСТІ при проведенні багатофакторного експерименту Таблицяі N 1 2 3 4 F1 + + F2 + + F3 + + F4 + + F5 + + F6 + + Таблиця2 Адреса А1 А2 0 0 0 1 1 0 1 1 D1 0 1 0 1 D2 0 0 1 1 Інформація D3 D4 1 1 0 0 0 1 1 0 D5 0 1 1 0 D6 1 1 0 0 ТаблицяЗ Номер варіанту експерименту 1 2 3 4 Факторні ПОСЛІДОВНОСТІ, що реалізуються 1 2 3 2 4 5 1 5 6 3 4 6 Значення сигналів на шинах номерів факторних послідовностей 12! 122 123 А2 A3 А1 А2 A3 А1 А2 0 1 0 1 0 0 1 1 0 1 0 0 1 0 0 1 1 0 1 1 1 1 1 1 0 0 1 1 A3 1 1 0 0 45845 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
