Відцентрова машина для розсівання мінеральних добрив та хіммеліорантів у вітряну погоду

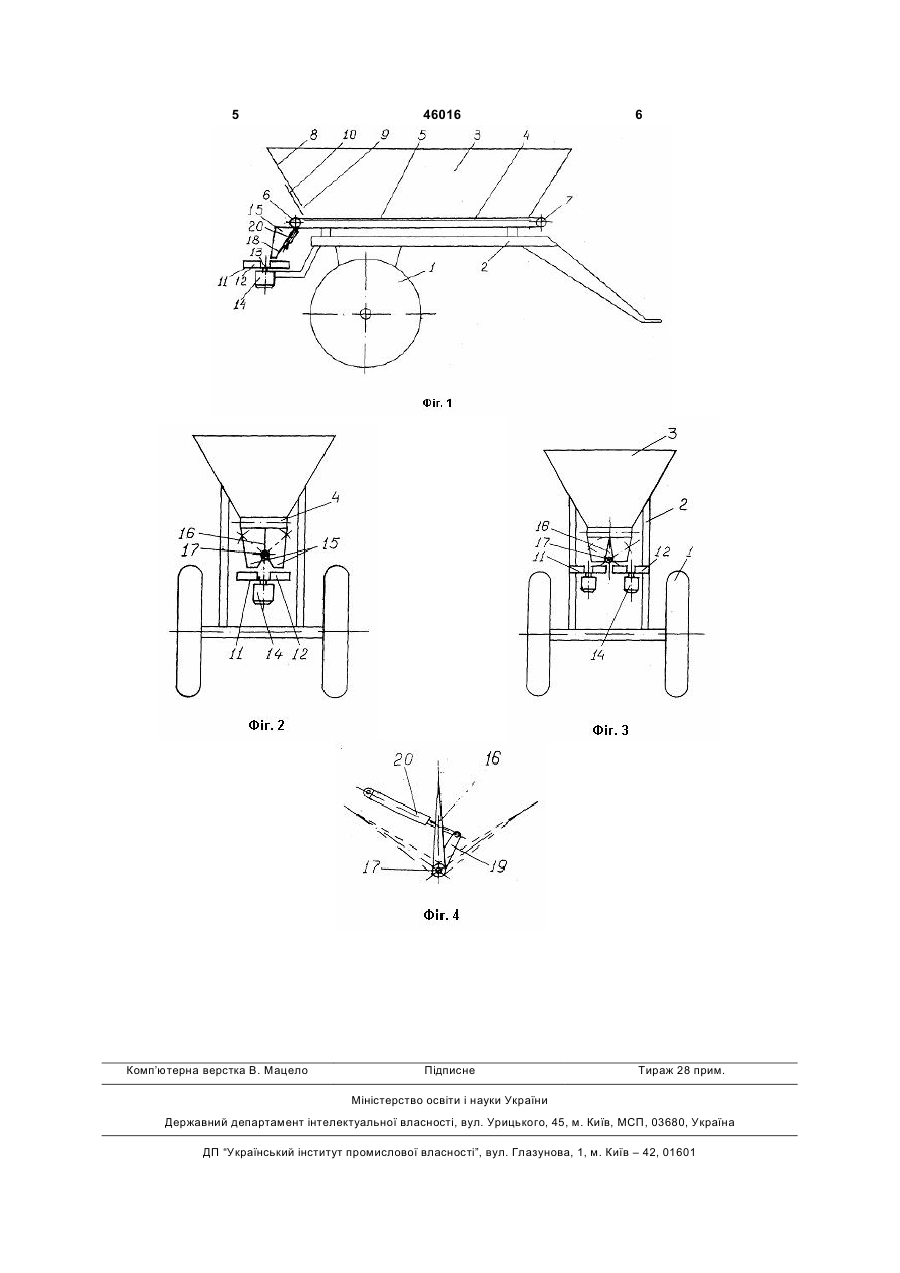

1. Відцентрова машина для розсівання мінеральних добрив та хіммеліорантів у вітряну погоду, що містить бункер, дозувальний пристрій, відцентровий розсівальний апарат, котрий включає 3 46016 4 забезпечується розсівання всього матеріалу в єм, виконаним у вигляді ковзної заслінки 10. Біля один бік відносно напрямку руху машини. ведучого вала 6 живильника 5 встановлений відПоставлена задача вирішується завдяки тому, центровий розсівальний апарат, який може вклющо у відцентровій машині для розсівання мінерачати один диск 11 з лопатками 12 (Фіг.2), або два льних добрив та хіммеліорантів у вітряну погоду, таких диски (Фіг.3) Кожний диск 11 закріплений на яка містить бункер, дозувальний пристрій, відценвалу 13 і обладнаний механізмом привода, напритровий розсівальний апарат, котрий включає приклад, гідромотором 14. Між живильником 5 і розсінаймні один диск з лопатками та два спрямовувачі вальним апаратом встановлено два спрямовувачі сипких матеріалів на дві ділянки розсівального 15 сипких матеріалів на дві ділянки розсівального апарата, відповідно до корисної моделі, має приапарата, які виконані у вигляді спарених жолобів. стрій для відключення подачі сипкого матеріалу на Спрямовувачі 15 мають пристрій для відключення одну із ділянок розсівального апарата. Причому подачі матеріалу на одну із ділянок розсівального спрямовувачі сипких матеріалів на дві ділянки розапарата, котрий виконаний у вигляді спільної стінсівального органа виконані у вигляді спарених жоки 16 жолобів спрямовувача 15, яка шарніром 17 лобів, а пристрій для відключення подачі сипких з'єднана з днищем 18 цих спрямовувачів та обламатеріалів на одну із ділянок розсівального апараднана механізмом повороту навколо шарніра 17 і та виконаний у вигляді спільної стінки цих жолобів, фіксації в крайніх положеннях, виконаного у вияка шарнірно з'єднана з їх днищем та обладнана гляді важеля 19, з'єднаного з гідроциліндром 20 механізмом повороту навколо шарніра і фіксації в двосторонньої дії. крайніх положеннях. При роботі цієї машини матеріал (добрива чи Завдяки такому виконанню відцентрової махіммеліорант) завантажується в її кузов 3, вибирашини при її роботі у вітряну погоду забезпечується ється напрямок руху машини близький до перпенрозсівання всього матеріалу за вітром, що обумодикулярного відносно напряму вітру, гідроциліндвлює збільшення її робочої ширини захвату та ром 20 спільну стінку 16 спрямовувачів 15 підвищення рівномірності розсівання матеріалу по переміщують для подачі матеріалу на ділянку розповерхні поля. сівального апарату, з якої він розсівається за вітПриклад реалізації корисної моделі пояснюром і машина трактором приводиться в рух. При ються кресленнями, де: цьому живильником 5 матеріал, в установленій Фіг.1 - відцентрова машина для розсівання мідозувальним пристроєм кількості, виноситься із неральних добрив та хіммеліорантів у вітряну покузова 3 і одним потоком подається на визначену году (вид збоку); ділянку розсівального апарата. Цей матеріал заФіг.2 - однодискова відцентрова машина для хоплюється лопатками 12 диска 11, що обертаєтьрозсівання мінеральних добрив та хіммеліорантів ся, втягується в обертальний рух і під дією відцену вітряну погоду (вид ззаду); трових сил, які діють на його частинки, Фіг.3 - дводискова відцентрова машина для розсівається у напряму вітру. В результаті одеррозсівання мінеральних добрив та хіммеліорантів жаної швидкості та дії попутного повітряного потоу вітряну погоду (вид ззаду); ку (вітру) сипкий матеріал широкою смугою рівноФіг.4 - схема пристрою для відключення подачі мірно розсівається по поверхні поля. мінеральних добрив та хіммеліорантів на одну із При виїзді машини на поворотну смугу привод ділянок розсівального органа в машинах зображеживильника 5 відключається і здійснюється розвоних на Фіг.1-3; рот агрегату після цього гідроциліндром 20 спільна Відцентрова машина для розсівання мінерастінка 16 спрямовувачів 15 переводиться в протильних добрив та хіммеліорантів у вітряну погоду лежну сторону, тобто для спрямування сипкого містить встановлену на колесах 1 (Фіг.1) раму 2, матеріалу на іншу ділянку розсівального апарата, на якій закріплений бункер 3, виконаний у вигляді включається привод живильника 5 і машина рухакузова. На днищі 4 бункера 3 змонтований живиється в зворотному напряму. При цьому за рахульник 5 конвеєрного типу, тяговий орган якого нок спрямування сипкого матеріалу на іншу ділянвстановлений на зірочках ведучого валу 6 і ролику розсівального апарата, він також розсівається ках веденого вала 7. В задній стінці 8 бункера 3 за вітром. вирізане вікно 9, обладнане дозувальним пристро 5 Комп’ютерна верстка В. Мацело 46016 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
