Обприскувач сільськогосподарських культур

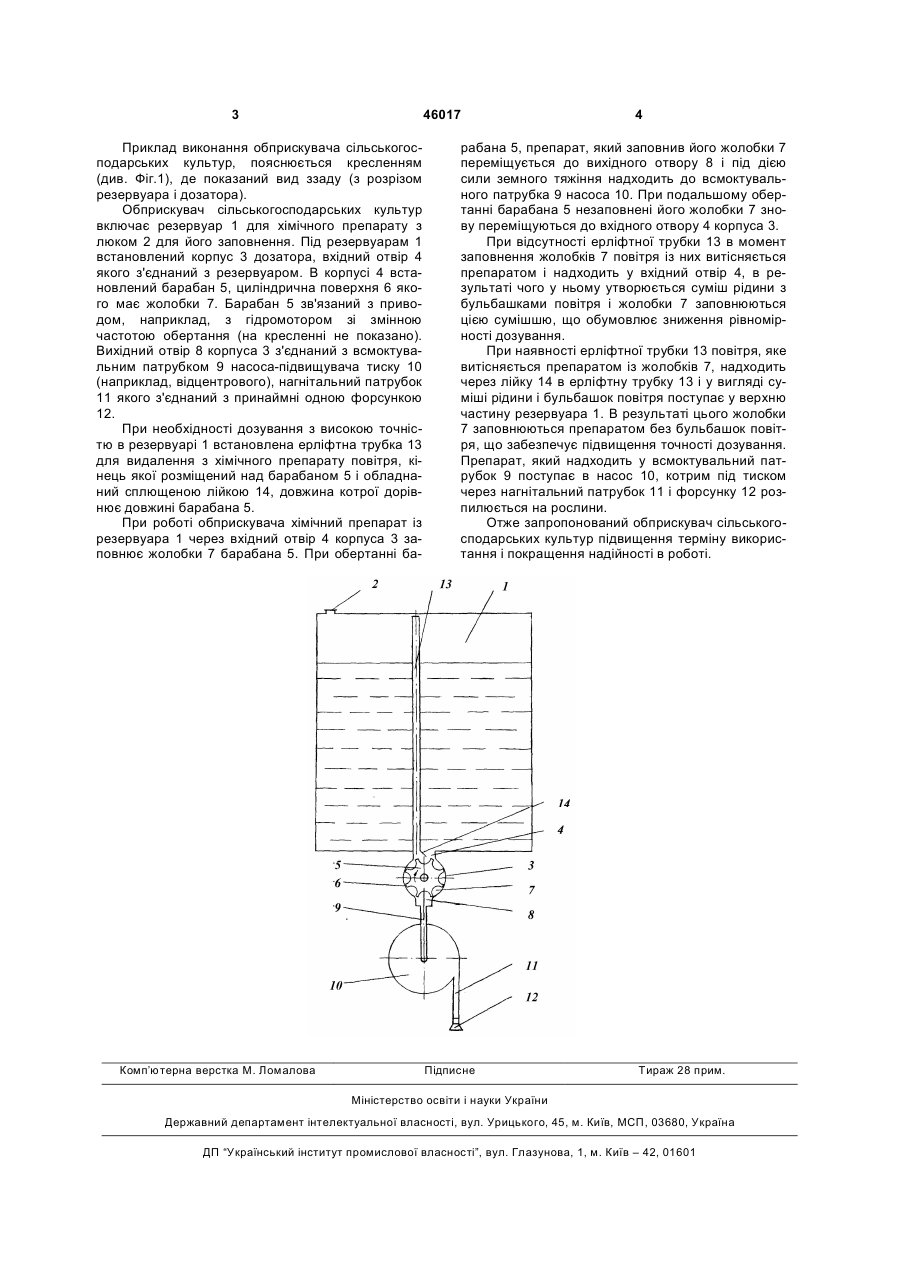

1. Обприскувач сільськогосподарських культур, який містить резервуар, дозатор, насоспідвищувач тиску і принаймні одну форсунку, який 3 46017 Приклад виконання обприскувача сільськогосподарських культур, пояснюється кресленням (див. Фіг.1), де показаний вид ззаду (з розрізом резервуара і дозатора). Обприскувач сільськогосподарських культур включає резервуар 1 для хімічного препарату з люком 2 для його заповнення. Під резервуарам 1 встановлений корпус 3 дозатора, вхідний отвір 4 якого з'єднаний з резервуаром. В корпусі 4 встановлений барабан 5, циліндрична поверхня 6 якого має жолобки 7. Барабан 5 зв'язаний з приводом, наприклад, з гідромотором зі змінною частотою обертання (на кресленні не показано). Вихідний отвір 8 корпуса 3 з'єднаний з всмоктувальним патрубком 9 насоса-підвищувача тиску 10 (наприклад, відцентрового), нагнітальний патрубок 11 якого з'єднаний з принаймні одною форсункою 12. При необхідності дозування з високою точністю в резервуарі 1 встановлена ерліфтна трубка 13 для видалення з хімічного препарату повітря, кінець якої розміщений над барабаном 5 і обладнаний сплющеною лійкою 14, довжина котрої дорівнює довжині барабана 5. При роботі обприскувача хімічний препарат із резервуара 1 через вхідний отвір 4 корпуса 3 заповнює жолобки 7 барабана 5. При обертанні ба Комп’ютерна верстка М. Ломалова 4 рабана 5, препарат, який заповнив його жолобки 7 переміщується до вихідного отвору 8 і під дією сили земного тяжіння надходить до всмоктувального патрубка 9 насоса 10. При подальшому обертанні барабана 5 незаповнені його жолобки 7 знову переміщуються до вхідного отвору 4 корпуса 3. При відсутності ерліфтної трубки 13 в момент заповнення жолобків 7 повітря із них витісняється препаратом і надходить у вхідний отвір 4, в результаті чого у ньому утворюється суміш рідини з бульбашками повітря і жолобки 7 заповнюються цією сумішшю, що обумовлює зниження рівномірності дозування. При наявності ерліфтної трубки 13 повітря, яке витісняється препаратом із жолобків 7, надходить через лійку 14 в ерліфтну трубку 13 і у вигляді суміші рідини і бульбашок повітря поступає у верхню частину резервуара 1. В результаті цього жолобки 7 заповнюються препаратом без бульбашок повітря, що забезпечує підвищення точності дозування. Препарат, який надходить у всмоктувальний патрубок 9 поступає в насос 10, котрим під тиском через нагнітальний патрубок 11 і форсунку 12 розпилюється на рослини. Отже запропонований обприскувач сільськогосподарських культур підвищення терміну використання і покращення надійності в роботі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
