Огорожа

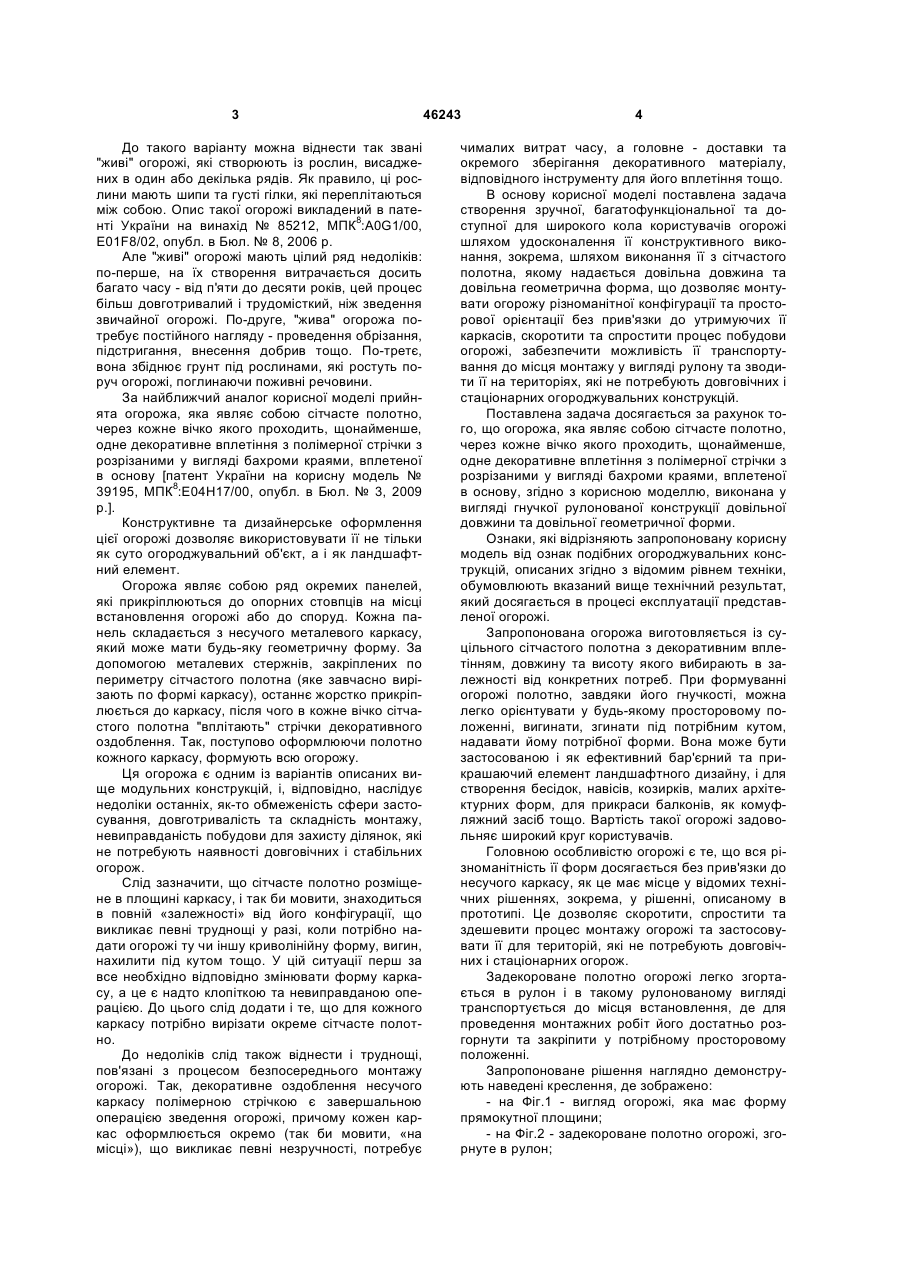

Огорожа, що являє собою сітчасте полотно, через кожне вічко якого проходить щонайменше 3 До такого варіанту можна віднести так звані "живі" огорожі, які створюють із рослин, висаджених в один або декілька рядів. Як правило, ці рослини мають шипи та густі гілки, які переплітаються між собою. Опис такої огорожі викладений в патенті України на винахід № 85212, МПК8:А0G1/00, E01F8/02, опубл. в Бюл. № 8, 2006 р. Але "живі" огорожі мають цілий ряд недоліків: по-перше, на їх створення витрачається досить багато часу - від п'яти до десяти років, цей процес більш довготривалий і трудомісткий, ніж зведення звичайної огорожі. По-друге, "жива" огорожа потребує постійного нагляду - проведення обрізання, підстригання, внесення добрив тощо. По-третє, вона збіднює грунт під рослинами, які ростуть поруч огорожі, поглинаючи поживні речовини. За найближчий аналог корисної моделі прийнята огорожа, яка являє собою сітчасте полотно, через кожне вічко якого проходить, щонайменше, одне декоративне вплетіння з полімерної стрічки з розрізаними у вигляді бахроми краями, вплетеної в основу [патент України на корисну модель № 39195, МПК8:Е04Н17/00, опубл. в Бюл. № 3, 2009 р.]. Конструктивне та дизайнерське оформлення цієї огорожі дозволяє використовувати її не тільки як суто огороджувальний об'єкт, а і як ландшафтний елемент. Огорожа являє собою ряд окремих панелей, які прикріплюються до опорних стовпців на місці встановлення огорожі або до споруд. Кожна панель складається з несучого металевого каркасу, який може мати будь-яку геометричну форму. За допомогою металевих стержнів, закріплених по периметру сітчастого полотна (яке завчасно вирізають по формі каркасу), останнє жорстко прикріплюється до каркасу, після чого в кожне вічко сітчастого полотна "вплітають" стрічки декоративного оздоблення. Так, поступово оформлюючи полотно кожного каркасу, формують всю огорожу. Ця огорожа є одним із варіантів описаних вище модульних конструкцій, і, відповідно, наслідує недоліки останніх, як-то обмеженість сфери застосування, довготривалість та складність монтажу, невиправданість побудови для захисту ділянок, які не потребують наявності довговічних і стабільних огорож. Слід зазначити, що сітчасте полотно розміщене в площині каркасу, і так би мовити, знаходиться в повній «залежності» від його конфігурації, що викликає певні труднощі у разі, коли потрібно надати огорожі ту чи іншу криволінійну форму, вигин, нахилити під кутом тощо. У цій ситуації перш за все необхідно відповідно змінювати форму каркасу, а це є надто клопіткою та невиправданою операцією. До цього слід додати і те, що для кожного каркасу потрібно вирізати окреме сітчасте полотно. До недоліків слід також віднести і труднощі, пов'язані з процесом безпосереднього монтажу огорожі. Так, декоративне оздоблення несучого каркасу полімерною стрічкою є завершальною операцією зведення огорожі, причому кожен каркас оформлюється окремо (так би мовити, «на місці»), що викликає певні незручності, потребує 46243 4 чималих витрат часу, а головне - доставки та окремого зберігання декоративного матеріалу, відповідного інструменту для його вплетіння тощо. В основу корисної моделі поставлена задача створення зручної, багатофункціональної та доступної для широкого кола користувачів огорожі шляхом удосконалення її конструктивного виконання, зокрема, шляхом виконання її з сітчастого полотна, якому надається довільна довжина та довільна геометрична форма, що дозволяє монтувати огорожу різноманітної конфігурації та просторової орієнтації без прив'язки до утримуючих її каркасів, скоротити та спростити процес побудови огорожі, забезпечити можливість її транспортування до місця монтажу у вигляді рулону та зводити її на територіях, які не потребують довговічних і стаціонарних огороджувальних конструкцій. Поставлена задача досягається за рахунок того, що огорожа, яка являє собою сітчасте полотно, через кожне вічко якого проходить, щонайменше, одне декоративне вплетіння з полімерної стрічки з розрізаними у вигляді бахроми краями, вплетеної в основу, згідно з корисною моделлю, виконана у вигляді гнучкої рулонованої конструкції довільної довжини та довільної геометричної форми. Ознаки, які відрізняють запропоновану корисну модель від ознак подібних огороджувальних конструкцій, описаних згідно з відомим рівнем техніки, обумовлюють вказаний вище технічний результат, який досягається в процесі експлуатації представленої огорожі. Запропонована огорожа виготовляється із суцільного сітчастого полотна з декоративним вплетінням, довжину та висоту якого вибирають в залежності від конкретних потреб. При формуванні огорожі полотно, завдяки його гнучкості, можна легко орієнтувати у будь-якому просторовому положенні, вигинати, згинати під потрібним кутом, надавати йому потрібної форми. Вона може бути застосованою і як ефективний бар'єрний та прикрашаючий елемент ландшафтного дизайну, і для створення бесідок, навісів, козирків, малих архітектурних форм, для прикраси балконів, як комуфляжний засіб тощо. Вартість такої огорожі задовольняє широкий круг користувачів. Головною особливістю огорожі є те, що вся різноманітність її форм досягається без прив'язки до несучого каркасу, як це має місце у відомих технічних рішеннях, зокрема, у рішенні, описаному в прототипі. Це дозволяє скоротити, спростити та здешевити процес монтажу огорожі та застосовувати її для територій, які не потребують довговічних і стаціонарних огорож. Задекороване полотно огорожі легко згортається в рулон і в такому рулонованому вигляді транспортується до місця встановлення, де для проведення монтажних робіт його достатньо розгорнути та закріпити у потрібному просторовому положенні. Запропоноване рішення наглядно демонструють наведені креслення, де зображено: - на Фіг.1 - вигляд огорожі, яка має форму прямокутної площини; - на Фіг.2 - задекороване полотно огорожі, згорнуте в рулон; 5 46243 - на Фіг.3 - вигляд огорожі, яка має складну геометричну форму. Огорожа (Фіг.1) виконана у вигляді сітчастого полотна 1 довільної довжини і висоти. Через кожне вічко сітчастого полотна проходять стрічки декоративного вплетіння 2, імітованого під хвойні гілочки. Задекороване полотно перед транспортуванням до місця монтажу згортають в рулон (Фіг.2). Огорожі може бути надана довільна геометрична форма, один із варіантів якої демонструє Фіг.3. Огорожа виготовляється наступним чином: Початковим технологічним етапом є виготовлення задекорованого сітчастого полотна визначеної довжини. В кожне вічко сітки вплітають деко Комп’ютерна верстка А. Крижанівський 6 ративні полімерні стрічки, після чого виготовлене полотно згортають в рулон, транспортують, розгортають та закріплюють на місці встановлення огорожі. Конфігурацію огорожі, як було зазначено вище, вибирають завчасно, в залежності від потреб конкретних користувачів. Декоративна огорожа, яка пропонується, за рахунок оздоблювального вплетіння імітує "живий" бар'єр, вона може з успіхом застосовуватись для розділення простору, створення тіні, а також для того, щоб задекорувати мало привабливі ділянки. Територія, вміло задекорована такою огорожею, візуально розширюється і має оригінальний вигляд. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
