Відцентровий багатоструминний зневоднювач

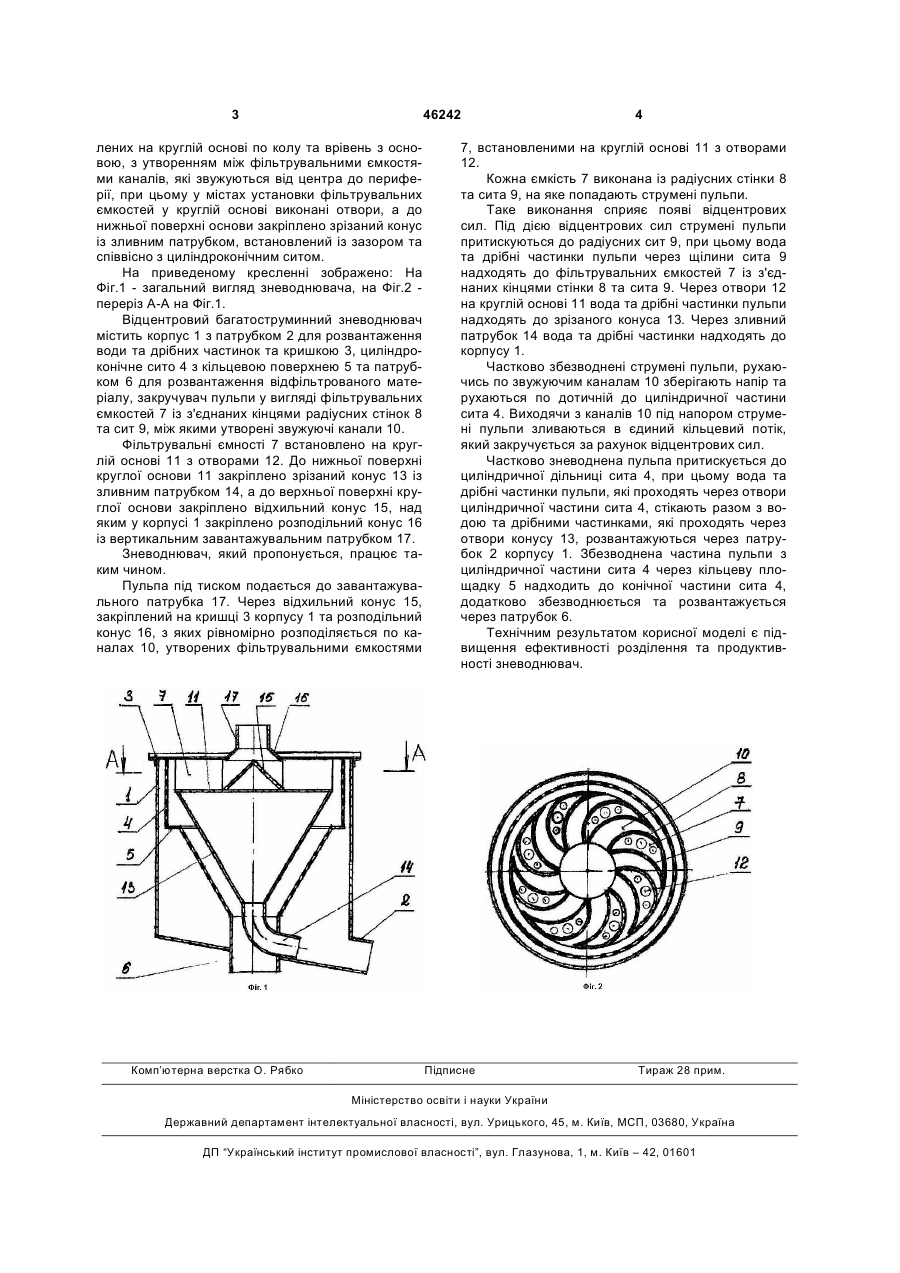

Відцентровий багатоструминний зневоднювач, що містить корпус, коаксіально розташоване у корпусі циліндроконічне сито, закручувач пульпи, 3 46242 лених на круглій основі по колу та врівень з основою, з утворенням між фільтрувальними ємкостями каналів, які звужуються від центра до периферії, при цьому у містах установки фільтрувальних ємкостей у круглій основі виконані отвори, а до нижньої поверхні основи закріплено зрізаний конус із зливним патрубком, встановлений із зазором та співвісно з циліндроконічним ситом. На приведеному кресленні зображено: На Фіг.1 - загальний вигляд зневоднювача, на Фіг.2 переріз А-А на Фіг.1. Відцентровий багатоструминний зневоднювач містить корпус 1 з патрубком 2 для розвантаження води та дрібних частинок та кришкою 3, циліндроконічне сито 4 з кільцевою поверхнею 5 та патрубком 6 для розвантаження відфільтрованого матеріалу, закручувач пульпи у вигляді фільтрувальних ємкостей 7 із з'єднаних кінцями радіусних стінок 8 та сит 9, між якими утворені звужуючі канали 10. Фільтрувальні ємності 7 встановлено на круглій основі 11 з отворами 12. До нижньої поверхні круглої основи 11 закріплено зрізаний конус 13 із зливним патрубком 14, а до верхньої поверхні круглої основи закріплено відхильний конус 15, над яким у корпусі 1 закріплено розподільний конус 16 із вертикальним завантажувальним патрубком 17. Зневоднювач, який пропонується, працює таким чином. Пульпа під тиском подається до завантажувального патрубка 17. Через відхильний конус 15, закріплений на кришці 3 корпусу 1 та розподільний конус 16, з яких рівномірно розподіляється по каналах 10, утворених фільтрувальними ємкостями Комп’ютерна верстка О. Рябко 4 7, встановленими на круглій основі 11 з отворами 12. Кожна ємкість 7 виконана із радіусних стінки 8 та сита 9, на яке попадають струмені пульпи. Таке виконання сприяє появі відцентрових сил. Під дією відцентрових сил струмені пульпи притискуються до радіусних сит 9, при цьому вода та дрібні частинки пульпи через щілини сита 9 надходять до фільтрувальних ємкостей 7 із з'єднаних кінцями стінки 8 та сита 9. Через отвори 12 на круглій основі 11 вода та дрібні частинки пульпи надходять до зрізаного конуса 13. Через зливний патрубок 14 вода та дрібні частинки надходять до корпусу 1. Частково збезводнені струмені пульпи, рухаючись по звужуючим каналам 10 зберігають напір та рухаються по дотичній до циліндричної частини сита 4. Виходячи з каналів 10 під напором струмені пульпи зливаються в єдиний кільцевий потік, який закручується за рахунок відцентрових сил. Частково зневоднена пульпа притискується до циліндричної дільниці сита 4, при цьому вода та дрібні частинки пульпи, які проходять через отвори циліндричної частини сита 4, стікають разом з водою та дрібними частинками, які проходять через отвори конусу 13, розвантажуються через патрубок 2 корпусу 1. Збезводнена частина пульпи з циліндричної частини сита 4 через кільцеву площадку 5 надходить до конічної частини сита 4, додатково збезводнюється та розвантажується через патрубок 6. Технічним результатом корисної моделі є підвищення ефективності розділення та продуктивності зневоднювач. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
