Спосіб очистки стічних вод від нерозчинних мінеральних речовин та пристрій для його здійснення

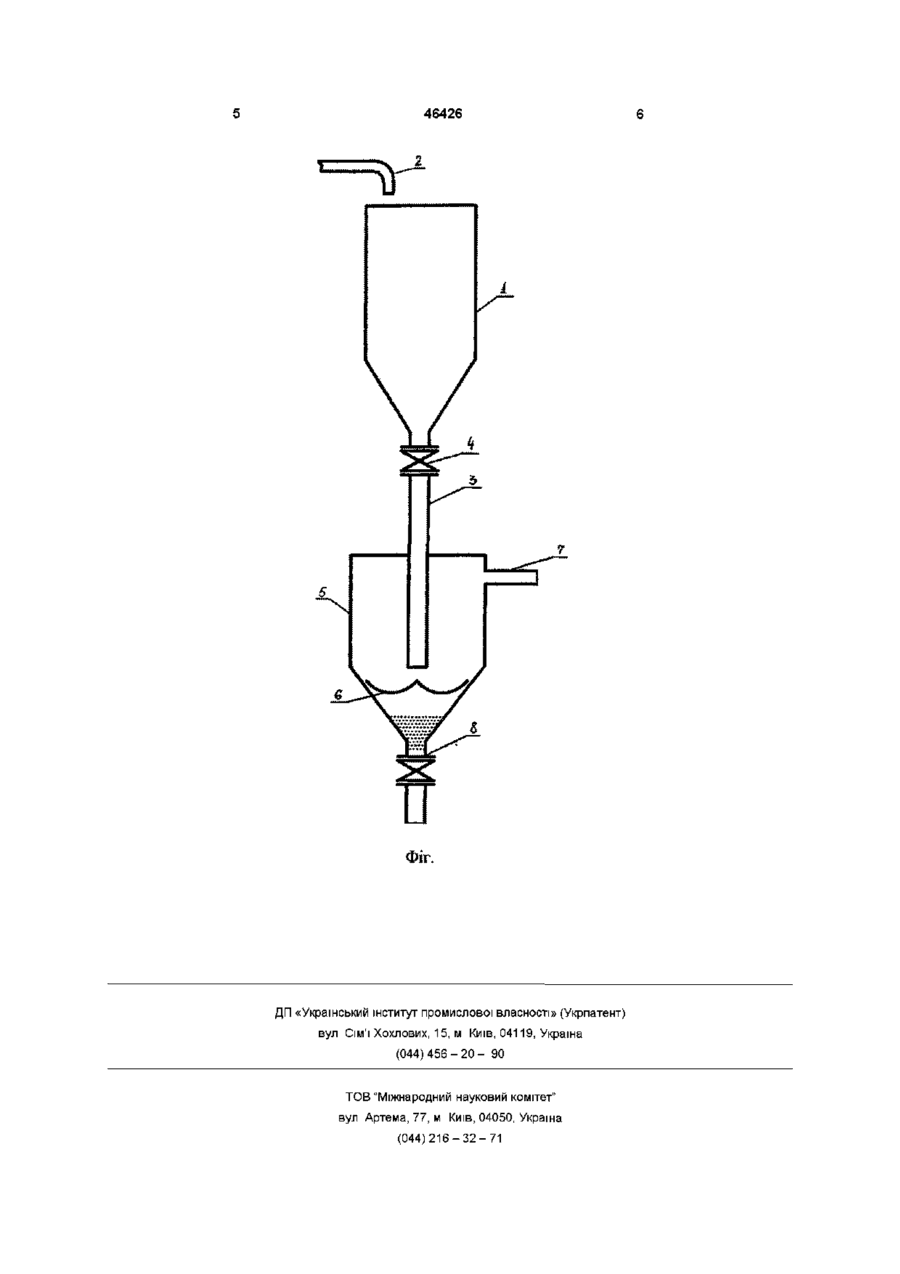

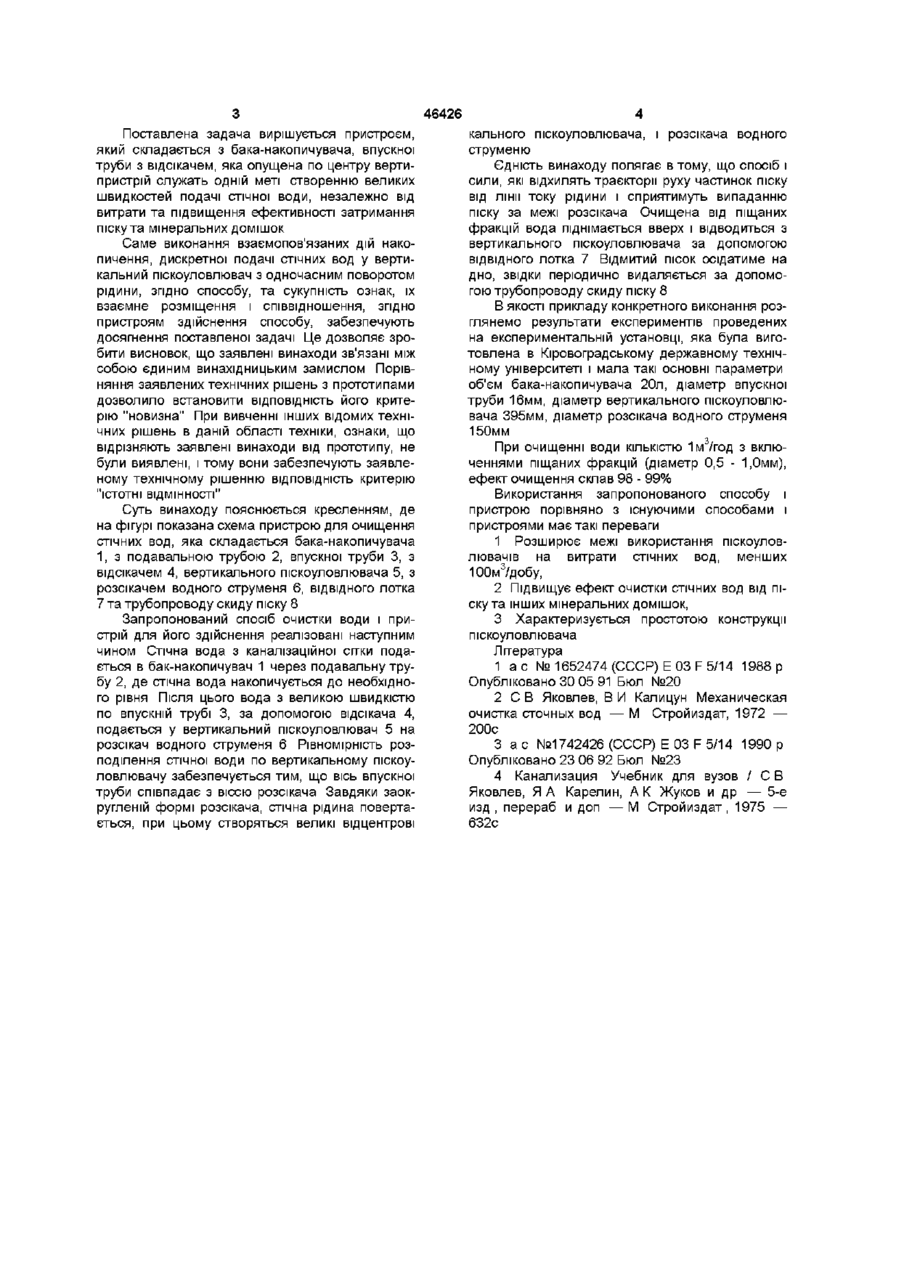

1 Спосіб очистки стічних вод від нерозчинних мінеральних речовин шляхом подачі потоку води з включеннями піску вертикально вниз, де він сповільнюється, пісок осідає, а очищена вода піднімається вверх і відводиться, який відрізняється тим, що стічна вода попередньо накопичується, а потім подається у вертикальний піскоуловлювач з великою швидкістю з одночасним поворотом рідини 2 Пристрій для очистки стічних вод від нерозчинних мінеральних речовин, який являє собою вертикальний піскоуловлювач, що містить подавальну трубу, ВІДВІДНИЙ лоток та скидний трубопровід піску, який відрізняється тим, що додатково містить бак-накопичувач з впускною трубою та відсікачем, яка опущена на розсікач водного струменя, причому вісь впускної труби співпадає з віссю розсікача Винахід відноситься до комунальних і промислових каналізаційних систем і може бути використаний для очистки промислових і побутових каналізаційних стоків від піску та нерозчинних мінеральних домішок Добре ВІДОМІ способи очистки каналізаційних стоків від піску і інших мінеральних домішок, де стічну воду подають на очистку з уповільненням з прямолінійним, круговим, вертикальним та гвинтовим рухом води Під ДІЮ СИЛ ТЯЖІННЯ частинки, питома вага яких більша, ніж питома вага води, по мірі руху їх разом з водою в резервуарі випадають на дно При цьому складною проблемою являється те, що проточна швидкість стічної води в них змінюється ВІДПОВІДНО зі зміною її витрати, а коливання проточної швидкості в широких межах призводить до погіршення якості очищення Також ці способи не можна застосовувати для очистки малих витрат стічних вод, в зв'язку з тим, що одночасно у осад випадають органічні речовини, які викликають гниття Найбільш близьким по технічному рішенню до заявленого є спосіб, який реалізується в пристрої по очистці стічних вод від піску і інших мінеральних домішок [2], який прийнято за прототип Згідно цьому способу потік води з включеннями піску подається вертикально вниз, де потік сповільнюється, пісок осідає, а очищена вода піднімається вверх і відводиться Пристрій для виконання відомого способу представляє собою вертикальний піскоуловлювач, який містить подавальну трубу, ВІДВІДНИЙ лоток та трубопровід скиду піску Недоліками відомого способу та пристрою являються недостатньо якісне очищення та обмеження у витраті стічних вод (до 100м3/добу) Задача, яку вирішує даний винахід, полягає у підвищенні ефекту очистки стічних вод від мінеральних домішок та розширенні меж використання способів і пристроїв на малі витрати стічних вод Поставлена задача вирішується завдяки тому, що стічна вода, яка містить нерозчинні мінеральні домішки, спочатку накопичується, а потім подається у вертикальний піскоуловлювач з великою швидкістю, з одночасним поворотом рідини, що створює умови миттєвого збільшення подачі ВІДОМІ способи відтворені в пристрояхпіскоуловлювачах по очистці стічних вод від піску і інших мінеральних домішок В залежності від напрямку і характеру руху води піскоуловлювачі підрозділяють на горизонтальні [1], вертикальні [2], тангенціальні [3] і аераційні [4] (О (О 46426 Поставлена задача вирішується пристроєм, який складається з бака-накопичувача, впускної труби з відсікачем, яка опущена по центру вертипристрій служать одній меті створенню великих швидкостей подачі стічної води, незалежно від витрати та підвищення ефективності затримання піску та мінеральних домішок Саме виконання взаємопов'язаних дій накопичення, дискретної подачі стічних вод у вертикальний піскоуловлювач з одночасним поворотом рідини, згідно способу, та сукупність ознак, їх взаємне розміщення і співвідношення, згідно пристроям здійснення способу, забезпечують досягнення поставленої задачі Це дозволяє зробити висновок, що заявлені винаходи зв'язані між собою єдиним винахідницьким замислом Порівняння заявлених технічних рішень з прототипами дозволило встановити ВІДПОВІДНІСТЬ ЙОГО критерію "новизна" При вивченні інших відомих технічних рішень в даній області техніки, ознаки, що відрізняють заявлені винаходи від прототипу, не були виявлені, і тому вони забезпечують заявленому технічному рішенню ВІДПОВІДНІСТЬ критерію "ІСТОТНІ ВІДМІННОСТІ" Суть винаходу пояснюється кресленням, де на фігурі показана схема пристрою для очищення стічних вод, яка складається бака-накопичувача 1, з подавальною трубою 2, впускної труби 3, з відсікачем 4, вертикального піскоуловлювача 5, з розсікачем водного струменя 6, ВІДВІДНОГО лотка 7 та трубопроводу скиду піску 8 Запропонований спосіб очистки води і пристрій для його здійснення реалізовані наступним чином Стічна вода з каналізаційної сітки подається в бак-накопичувач 1 через подавальну трубу 2, де стічна вода накопичується до необхідного рівня Після ЦЬОГО вода з великою швидкістю по впускній трубі 3, за допомогою відсікача 4, подається у вертикальний піскоуловлювач 5 на розсікач водного струменя 6 Рівномірність розподілення стічної води по вертикальному піскоуловлювачу забезпечується тим, що вісь впускної труби співпадає з віссю розсікача Завдяки заокругленій формі розсікача, стічна рідина повертається, при цьому створяться великі відцентрові кального піскоуловлювача, і розсікача водного струменю Єдність винаходу полягає в тому, що спосіб і сили, які відхилять траєкторії руху частинок піску від лінії току рідини і сприятимуть випаданню піску за межі розсікача Очищена від піщаних фракцій вода піднімається вверх і відводиться з вертикального піскоуловлювача за допомогою ВІДВІДНОГО лотка 7 Відмитий пісок осідатиме на дно, звідки періодично видаляється за допомогою трубопроводу скиду піску 8 В якості прикладу конкретного виконання розглянемо результати експериментів проведених на експериментальній установці, яка була виготовлена в Кіровоградському державному технічному університеті і мала такі основні параметри об'єм бака-накопичувача 20л, діаметр впускної труби 16мм, діаметр вертикального піскоуловлювача 395мм, діаметр розсікача водного струменя 150мм При очищенні води КІЛЬКІСТЮ 1м3/год з включеннями піщаних фракцій (діаметр 0,5 - 1,0мм), ефект очищення склав 98 - 99% Використання запропонованого способу і пристрою порівняно з існуючими способами і пристроями має такі переваги 1 Розширює межі використання піскоуловлювачів на витрати стічних вод, менших 100м3/добу, 2 Підвищує ефект очистки стічних вод від піску та інших мінеральних домішок, 3 Характеризується простотою конструкції піскоуловлювача Література 1 а с № 1652474 (СССР) Е 03 F 5/14 1988 р Опубліковано ЗО 05 91 Бюл №20 2 С В Яковлев, В И Калицун Механическая очистка сточных вод — М Стройиздат, 1972 — 200с 3 а с №1742426 (СССР) Е 03 F 5/14 1990 р Опубліковано 23 06 92 Бюл №23 4 Канализация Учебник для вузов / С В Яковлев, Я А Карелин, А К Жуков и др — 5-е изд , перераб и доп — М Стройиздат, 1975 — 632с 46426 1 ^тнтщтттштшЛ ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
