Установка для визначення фазових перетворень
Номер патенту: 46516
Опубліковано: 25.12.2009
Автори: Топчій Володимир Олександрович, Александров Валерій Дмитрович, Стасевич Марина Валентинівна
Формула / Реферат
Установка для визначення фазових перетворень, що містить піч, блок комутації термопар, підсилювач, лабораторний трансформатор, блоки живлення, яка відрізняється тим, що містить диференційний підсилювач і додатково - камеру підтримання нульової температури та мікроконтролер і комп'ютер з монітором.
Текст

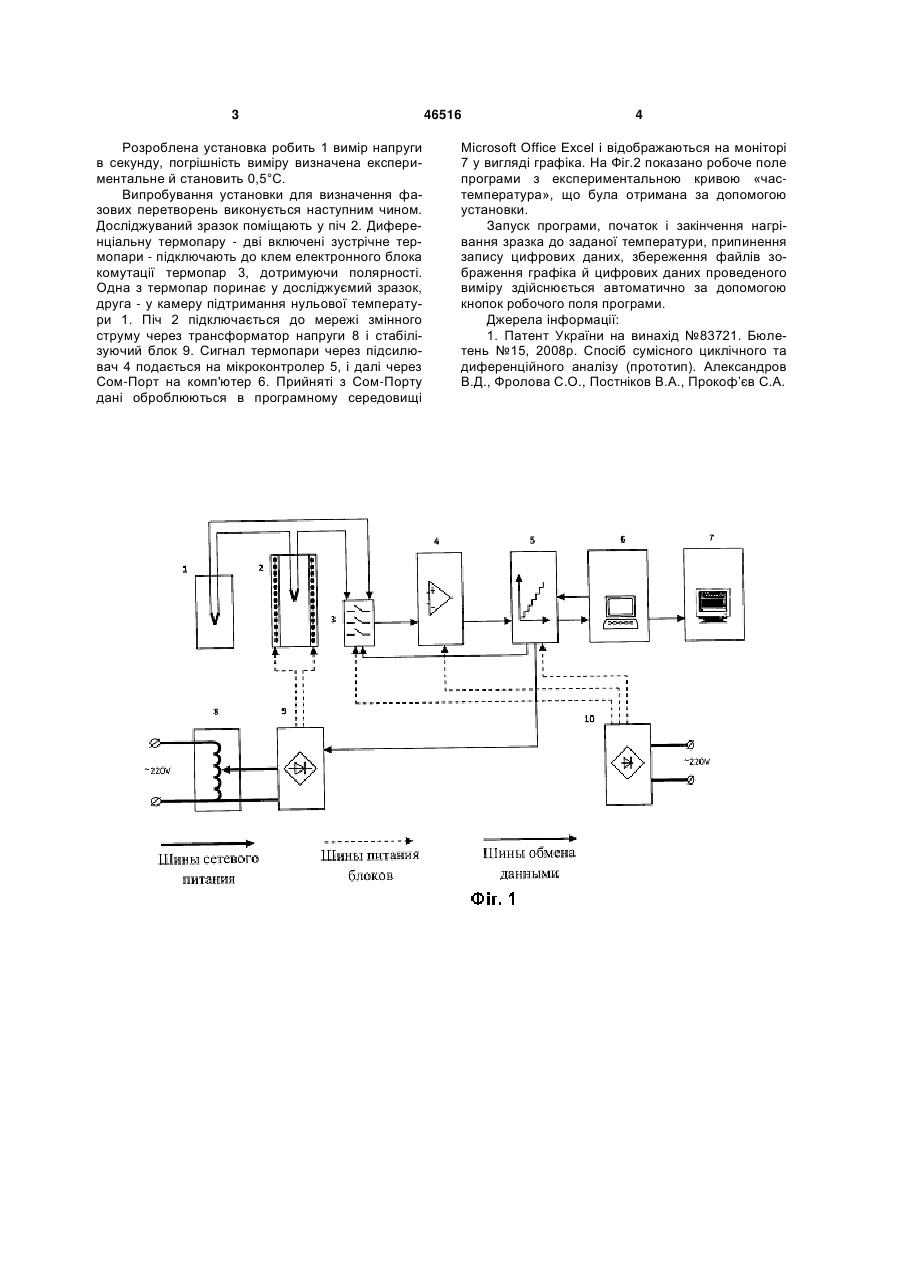

Установка для визначення фазових перетворень, що містить піч, блок комутації термопар, підсилювач, лабораторний трансформатор, блоки живлення, яка відрізняється тим, що містить диференційний підсилювач і додатково - камеру підтримання нульової температури та мікроконтролер і комп'ютер з монітором. (19) (21) u200906910 (22) 02.07.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) СТАСЕВИЧ МАРИНА ВАЛЕНТИНІВНА, АЛЕКСАНДРОВ ВАЛЕРІЙ ДМИТРОВИЧ, ТОПЧІЙ ВОЛОДИМИР ОЛЕКСАНДРОВИЧ (73) СТАСЕВИЧ МАРИНА ВАЛЕНТИНІВНА 3 Розроблена установка робить 1 вимір напруги в секунду, погрішність виміру визначена експериментальне й становить 0,5°С. Випробування установки для визначення фазових перетворень виконується наступним чином. Досліджуваний зразок поміщають у піч 2. Диференціальну термопару - дві включені зустрічне термопари - підключають до клем електронного блока комутації термопар 3, дотримуючи полярності. Одна з термопар поринає у досліджуємий зразок, друга - у камеру підтримання нульової температури 1. Піч 2 підключається до мережі змінного струму через трансформатор напруги 8 і стабілізуючий блок 9. Сигнал термопари через підсилювач 4 подається на мікроконтролер 5, і далі через Сом-Порт на комп'ютер 6. Прийняті з Сом-Порту дані оброблюються в програмному середовищі 46516 4 Microsoft Office Excel і відображаються на моніторі 7 у вигляді графіка. На Фіг.2 показано робоче поле програми з експериментальною кривою «частемпература», що була отримана за допомогою установки. Запуск програми, початок і закінчення нагрівання зразка до заданої температури, припинення запису цифрових даних, збереження файлів зображення графіка й цифрових даних проведеного виміру здійснюється автоматично за допомогою кнопок робочого поля програми. Джерела інформації: 1. Патент України на винахід №83721. Бюлетень №15, 2008p. Спосіб сумісного циклічного та диференційного аналізу (прототип). Александров В.Д., Фролова С.О., Постніков В.А., Прокоф’єв С.А. 5 Комп’ютерна верстка А. Рябко 46516 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for determination of phase transformations
Автори англійськоюStasevych Maryna Valentynivna, Aleksandrov Valerii Dmytrovych, Topchii Volodymyr Oleksandrovych
Назва патенту російськоюУстановка для определения фазовых преобразований
Автори російськоюСтасевич Марина Валентиновна, Александров Валерий Дмитриевич, Топчий Владимир Александрович
МПК / Мітки
МПК: G01N 25/02
Мітки: перетворень, фазових, визначення, установка
