Установка для переробки термопластичних полімерів на рідке штучне паливо шляхом піролізу

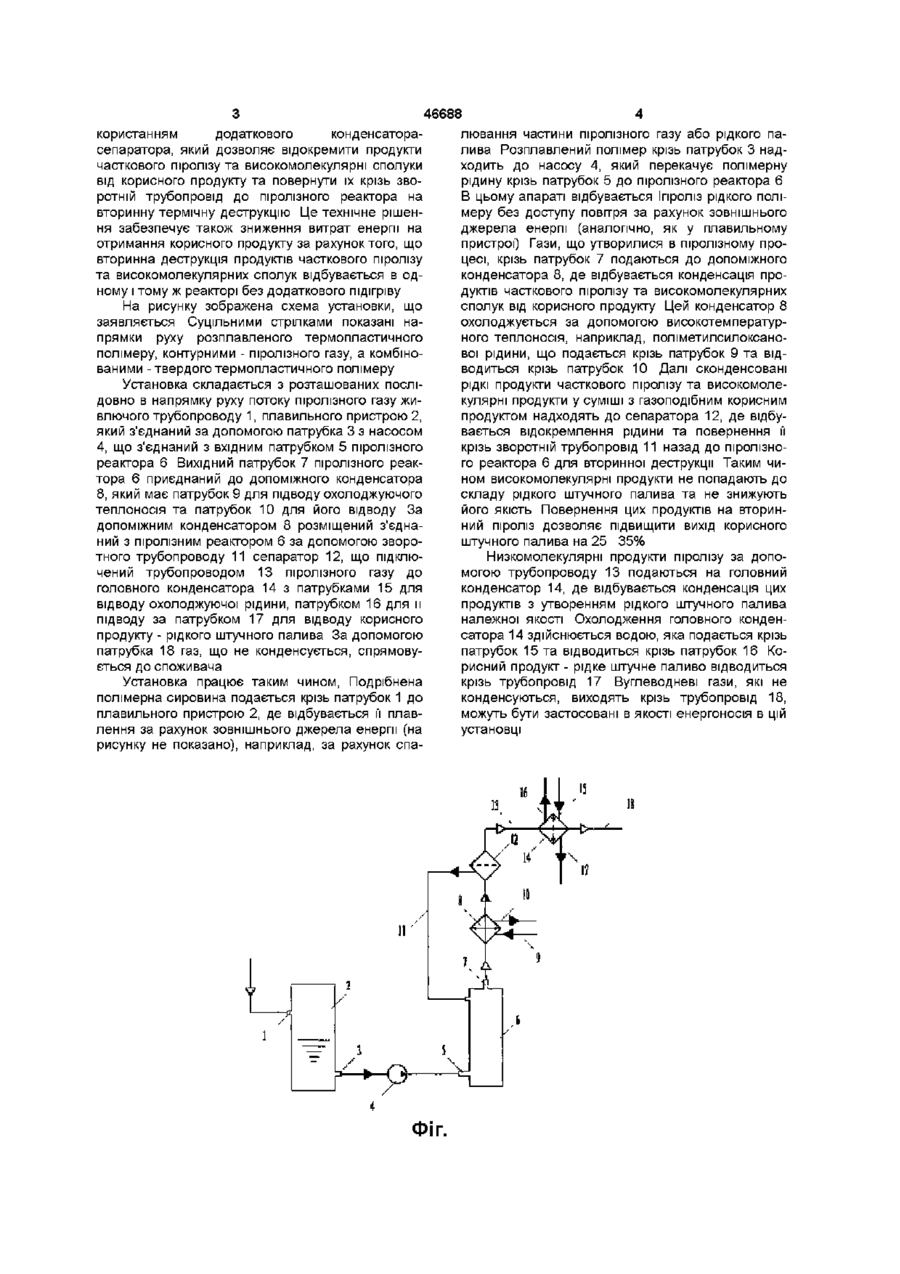

1 Установка для переробки термопластичних полімерів на штучне рідке паливо шляхом піролізу, О 00 00 (О (О 46688 лювання частини піролізного газу або рідкого пакористанням додаткового конденсаторалива Розплавлений полімер крізь патрубок 3 надсепаратора, який дозволяє відокремити продукти ходить до насосу 4, який перекачує полімерну часткового піролізу та високомолекулярні сполуки рідину крізь патрубок 5 до піролізного реактора 6 від корисного продукту та повернути їх крізь звоВ цьому апараті відбувається Ігіроліз рідкого поліротній трубопровід до піролізного реактора на меру без доступу повітря за рахунок зовнішнього вторинну термічну деструкцію Це технічне рішенджерела енергії (аналогічно, як у плавильному ня забезпечує також зниження витрат енергії на пристрої) Гази, що утворилися в піролізному проотримання корисного продукту за рахунок того, що цесі, крізь патрубок 7 подаються до допоміжного вторинна деструкція продуктів часткового піролізу конденсатора 8, де відбувається конденсація прота високомолекулярних сполук відбувається в оддуктів часткового піролізу та високомолекулярних ному і тому ж реакторі без додаткового підігріву сполук від корисного продукту Цей конденсатор 8 На рисунку зображена схема установки, що охолоджується за допомогою високотемпературзаявляється Суцільними стрілками показані наного теплоносія, наприклад, поліметилсилоксанопрямки руху розплавленого термопластичного воі рідини, що подається крізь патрубок 9 та відполімеру, контурними - піролізного газу, а комбіноводиться крізь патрубок 10 Далі сконденсовані ваними -твердоготермопластичного полімеру рідкі продукти часткового піролізу та високомолеУстановка складається з розташованих послікулярні продукти у суміші з газоподібним корисним довно в напрямку руху потоку піролізного газу жипродуктом надходять до сепаратора 12, де відбувлючого трубопроводу 1, плавильного пристрою 2, вається відокремлення рідини та повернення її який з'єднаний за допомогою патрубка 3 з насосом крізь зворотній трубопровід 11 назад до піролізно4, що з'єднаний з вхідним патрубком 5 піролізного го реактора 6 для вторинної деструкції Таким чиреактора 6 Вихідний патрубок 7 піролізного реакном високомолекулярні продукти не попадають до тора 6 приєднаний до допоміжного конденсатора складу рідкого штучного палива та не знижують 8, який має патрубок 9 для підводу охолоджуючого його якість Повернення цих продуктів на вторинтеплоносія та патрубок 10 для його відводу За ний піроліз дозволяє підвищити вихід корисного допоміжним конденсатором 8 розміщений з'єднаштучного палива на 25 35% ний з піролізним реактором 6 за допомогою зворотного трубопроводу 11 сепаратор 12, що підклюНизкомолекулярні продукти піролізу за допочений трубопроводом 13 піролізного газу до могою трубопроводу 13 подаються на головний головного конденсатора 14 з патрубками 15 для конденсатор 14, де відбувається конденсація цих відводу охолоджуючої рідини, патрубком 16 для и продуктів з утворенням рідкого штучного палива підводу за патрубком 17 для відводу корисного належної якості Охолодження головного конденпродукту - рідкого штучного палива За допомогою сатора 14 здійснюється водою, яка подається крізь патрубка 18 газ, що не конденсується, спрямовупатрубок 15 та відводиться крізь патрубок 16 Коється до споживача рисний продукт - рідке штучне паливо відводиться крізь трубопровід 17 Вуглеводневі гази, які не Установка працює таким чином, Подрібнена конденсуються, виходять крізь трубопровід 18, полімерна сировина подається крізь патрубок 1 до можуть бути застосовані в якості енергоносія в цій плавильного пристрою 2, де відбувається її плавустановці лення за рахунок зовнішнього джерела енергії (на рисунку не показано), наприклад, за рахунок спа ФІГ. 46688 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
