Фундаментний бур

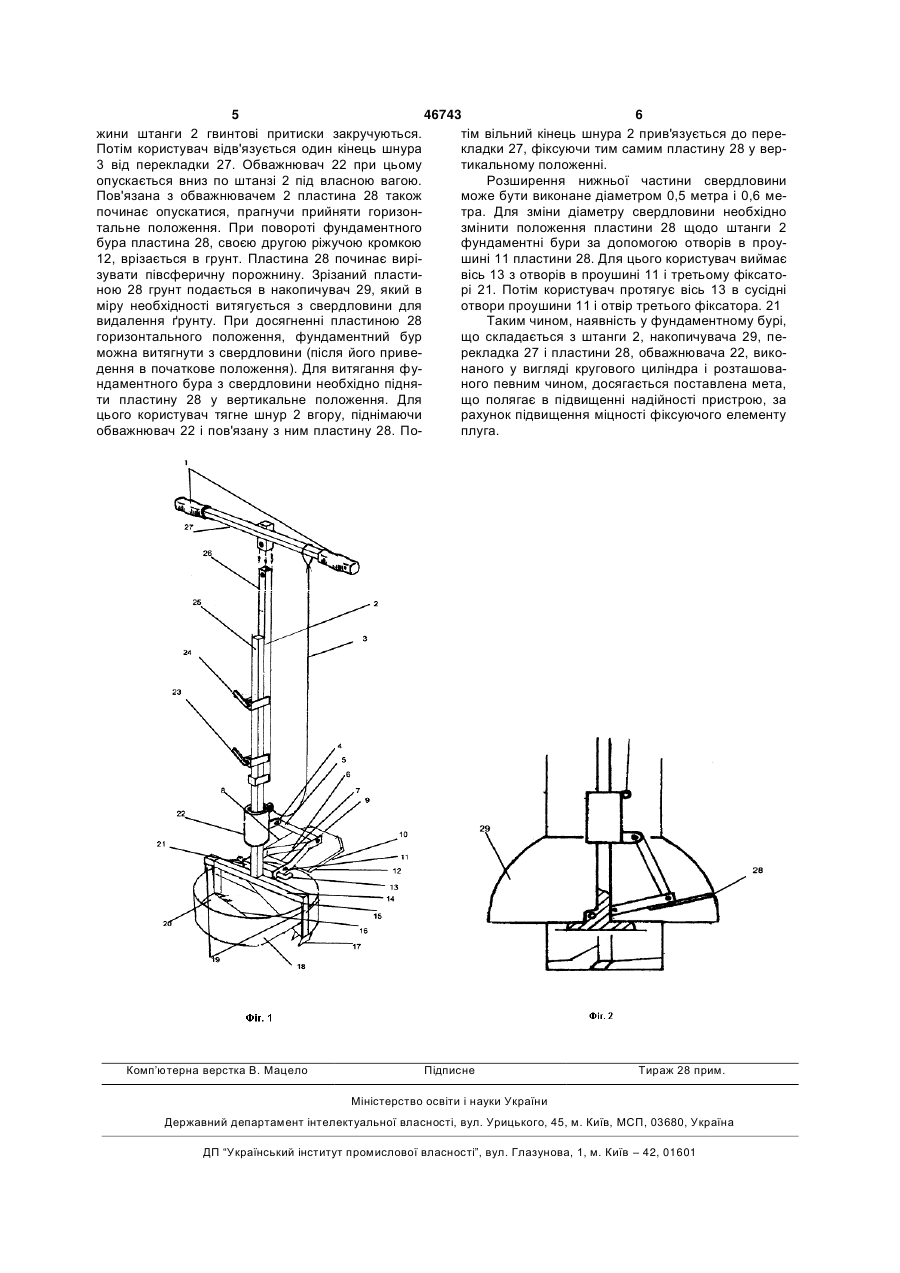

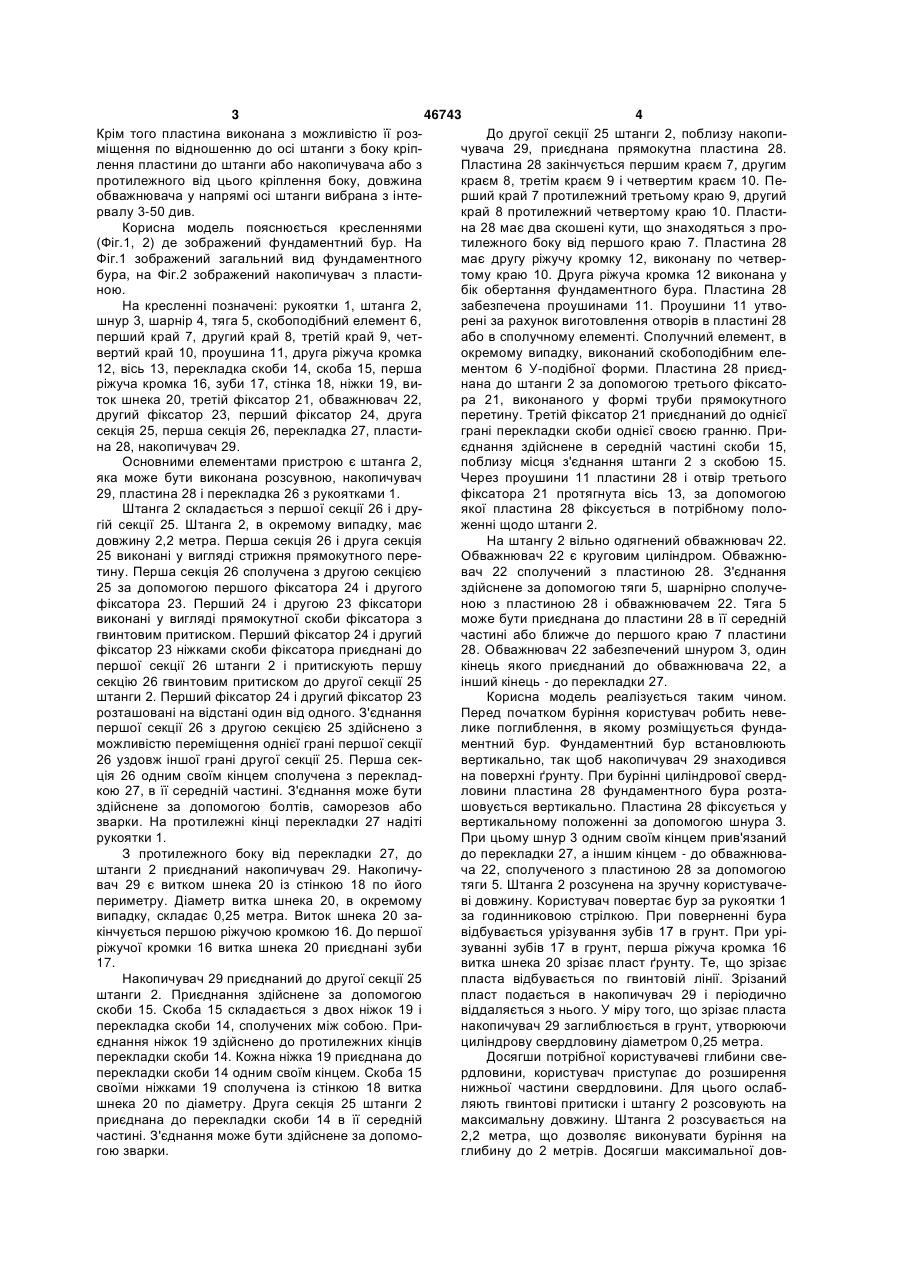

1. Фундаментний бур, що містить штангу, накопичувач з першою ріжучою кромкою, перекладку, пластину, тягу, шнур, причому штанга з'єднана одним кінцем з перекладкою, а іншим кінцем з'єднана з накопичувачем, пластина з'єднана з тягою і 3 46743 4 Крім того пластина виконана з можливістю її розДо другої секції 25 штанги 2, поблизу накопиміщення по відношенню до осі штанги з боку кріпчувача 29, приєднана прямокутна пластина 28. лення пластини до штанги або накопичувача або з Пластина 28 закінчується першим краєм 7, другим протилежного від цього кріплення боку, довжина краєм 8, третім краєм 9 і четвертим краєм 10. Пеобважнювача у напрямі осі штанги вибрана з інтерший край 7 протилежний третьому краю 9, другий рвалу 3-50 див. край 8 протилежний четвертому краю 10. ПластиКорисна модель пояснюється кресленнями на 28 має два скошені кути, що знаходяться з про(Фіг.1, 2) де зображений фундаментний бур. На тилежного боку від першого краю 7. Пластина 28 Фіг.1 зображений загальний вид фундаментного має другу ріжучу кромку 12, виконану по четвербура, на Фіг.2 зображений накопичувач з пластитому краю 10. Друга ріжуча кромка 12 виконана у ною. бік обертання фундаментного бура. Пластина 28 На кресленні позначені: рукоятки 1, штанга 2, забезпечена проушинами 11. Проушини 11 утвошнур 3, шарнір 4, тяга 5, скобоподібний елемент 6, рені за рахунок виготовлення отворів в пластині 28 перший край 7, другий край 8, третій край 9, четабо в сполучному елементі. Сполучний елемент, в вертий край 10, проушина 11, друга ріжуча кромка окремому випадку, виконаний скобоподібним еле12, вісь 13, перекладка скоби 14, скоба 15, перша ментом 6 У-подібної форми. Пластина 28 приєдріжуча кромка 16, зуби 17, стінка 18, ніжки 19, винана до штанги 2 за допомогою третього фіксатоток шнека 20, третій фіксатор 21, обважнювач 22, ра 21, виконаного у формі труби прямокутного другий фіксатор 23, перший фіксатор 24, друга перетину. Третій фіксатор 21 приєднаний до однієї секція 25, перша секція 26, перекладка 27, пластиграні перекладки скоби однієї своєю гранню. Прина 28, накопичувач 29. єднання здійснене в середній частині скоби 15, Основними елементами пристрою є штанга 2, поблизу місця з'єднання штанги 2 з скобою 15. яка може бути виконана розсувною, накопичувач Через проушини 11 пластини 28 і отвір третього 29, пластина 28 і перекладка 26 з рукоятками 1. фіксатора 21 протягнута вісь 13, за допомогою Штанга 2 складається з першої секції 26 і друякої пластина 28 фіксується в потрібному пологій секції 25. Штанга 2, в окремому випадку, має женні щодо штанги 2. довжину 2,2 метра. Перша секція 26 і друга секція На штангу 2 вільно одягнений обважнювач 22. 25 виконані у вигляді стрижня прямокутного переОбважнювач 22 є круговим циліндром. Обважнютину. Перша секція 26 сполучена з другою секцією вач 22 сполучений з пластиною 28. З'єднання 25 за допомогою першого фіксатора 24 і другого здійснене за допомогою тяги 5, шарнірно сполучефіксатора 23. Перший 24 і другою 23 фіксатори ною з пластиною 28 і обважнювачем 22. Тяга 5 виконані у вигляді прямокутної скоби фіксатора з може бути приєднана до пластини 28 в її середній гвинтовим притиском. Перший фіксатор 24 і другий частині або ближче до першого краю 7 пластини фіксатор 23 ніжками скоби фіксатора приєднані до 28. Обважнювач 22 забезпечений шнуром 3, один першої секції 26 штанги 2 і притискують першу кінець якого приєднаний до обважнювача 22, а секцію 26 гвинтовим притиском до другої секції 25 інший кінець - до перекладки 27. штанги 2. Перший фіксатор 24 і другий фіксатор 23 Корисна модель реалізується таким чином. розташовані на відстані один від одного. З'єднання Перед початком буріння користувач робить невепершої секції 26 з другою секцією 25 здійснено з лике поглиблення, в якому розміщується фундаможливістю переміщення однієї грані першої секції ментний бур. Фундаментний бур встановлюють 26 уздовж іншої грані другої секції 25. Перша секвертикально, так щоб накопичувач 29 знаходився ція 26 одним своїм кінцем сполучена з перекладна поверхні ґрунту. При бурінні циліндрової свердкою 27, в її середній частині. З'єднання може бути ловини пластина 28 фундаментного бура розтаздійснене за допомогою болтів, саморезов або шовується вертикально. Пластина 28 фіксується у зварки. На протилежні кінці перекладки 27 надіті вертикальному положенні за допомогою шнура 3. рукоятки 1. При цьому шнур 3 одним своїм кінцем прив'язаний З протилежного боку від перекладки 27, до до перекладки 27, а іншим кінцем - до обважнюваштанги 2 приєднаний накопичувач 29. Накопичуча 22, сполученого з пластиною 28 за допомогою вач 29 є витком шнека 20 із стінкою 18 по його тяги 5. Штанга 2 розсунена на зручну користувачепериметру. Діаметр витка шнека 20, в окремому ві довжину. Користувач повертає бур за рукоятки 1 випадку, складає 0,25 метра. Виток шнека 20 заза годинниковою стрілкою. При поверненні бура кінчується першою ріжучою кромкою 16. До першої відбувається урізування зубів 17 в грунт. При уріріжучої кромки 16 витка шнека 20 приєднані зуби зуванні зубів 17 в грунт, перша ріжуча кромка 16 17. витка шнека 20 зрізає пласт ґрунту. Те, що зрізає Накопичувач 29 приєднаний до другої секції 25 пласта відбувається по гвинтовій лінії. Зрізаний штанги 2. Приєднання здійснене за допомогою пласт подається в накопичувач 29 і періодично скоби 15. Скоба 15 складається з двох ніжок 19 і віддаляється з нього. У міру того, що зрізає пласта перекладка скоби 14, сполучених між собою. Принакопичувач 29 заглиблюється в грунт, утворюючи єднання ніжок 19 здійснено до протилежних кінців циліндрову свердловину діаметром 0,25 метра. перекладки скоби 14. Кожна ніжка 19 приєднана до Досягши потрібної користувачеві глибини свеперекладки скоби 14 одним своїм кінцем. Скоба 15 рдловини, користувач приступає до розширення своїми ніжками 19 сполучена із стінкою 18 витка нижньої частини свердловини. Для цього ослабшнека 20 по діаметру. Друга секція 25 штанги 2 ляють гвинтові притиски і штангу 2 розсовують на приєднана до перекладки скоби 14 в її середній максимальну довжину. Штанга 2 розсувається на частині. З'єднання може бути здійснене за допомо2,2 метра, що дозволяє виконувати буріння на гою зварки. глибину до 2 метрів. Досягши максимальної дов 5 46743 6 жини штанги 2 гвинтові притиски закручуються. тім вільний кінець шнура 2 прив'язується до переПотім користувач відв'язується один кінець шнура кладки 27, фіксуючи тим самим пластину 28 у вер3 від перекладки 27. Обважнювач 22 при цьому тикальному положенні. опускається вниз по штанзі 2 під власною вагою. Розширення нижньої частини свердловини Пов'язана з обважнювачем 2 пластина 28 також може бути виконане діаметром 0,5 метра і 0,6 мепочинає опускатися, прагнучи прийняти горизонтра. Для зміни діаметру свердловини необхідно тальне положення. При повороті фундаментного змінити положення пластини 28 щодо штанги 2 бура пластина 28, своєю другою ріжучою кромкою фундаментні бури за допомогою отворів в проу12, врізається в грунт. Пластина 28 починає вирішині 11 пластини 28. Для цього користувач виймає зувати півсферичну порожнину. Зрізаний пластивісь 13 з отворів в проушині 11 і третьому фіксатоною 28 грунт подається в накопичувач 29, який в рі 21. Потім користувач протягує вісь 13 в сусідні міру необхідності витягується з свердловини для отвори проушини 11 і отвір третього фіксатора. 21 видалення ґрунту. При досягненні пластиною 28 Таким чином, наявність у фундаментному бурі, горизонтального положення, фундаментний бур що складається з штанги 2, накопичувача 29, пеможна витягнути з свердловини (після його приверекладка 27 і пластини 28, обважнювача 22, викодення в початкове положення). Для витягання фунаного у вигляді кругового циліндра і розташовандаментного бура з свердловини необхідно підняного певним чином, досягається поставлена мета, ти пластину 28 у вертикальне положення. Для що полягає в підвищенні надійності пристрою, за цього користувач тягне шнур 2 вгору, піднімаючи рахунок підвищення міцності фіксуючого елементу обважнювач 22 і пов'язану з ним пластину 28. Поплуга. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
