Фундаментний блок будинку, споруди

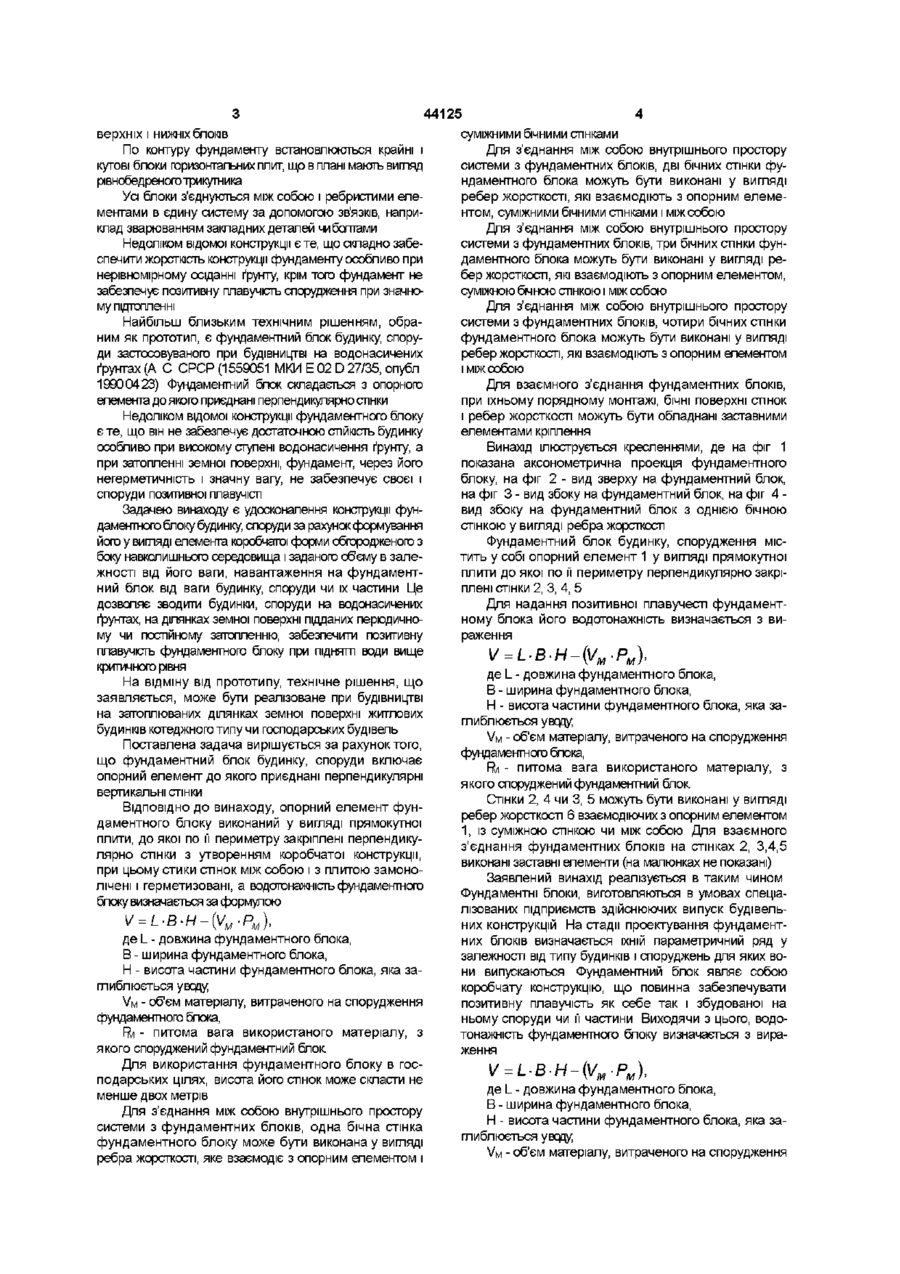

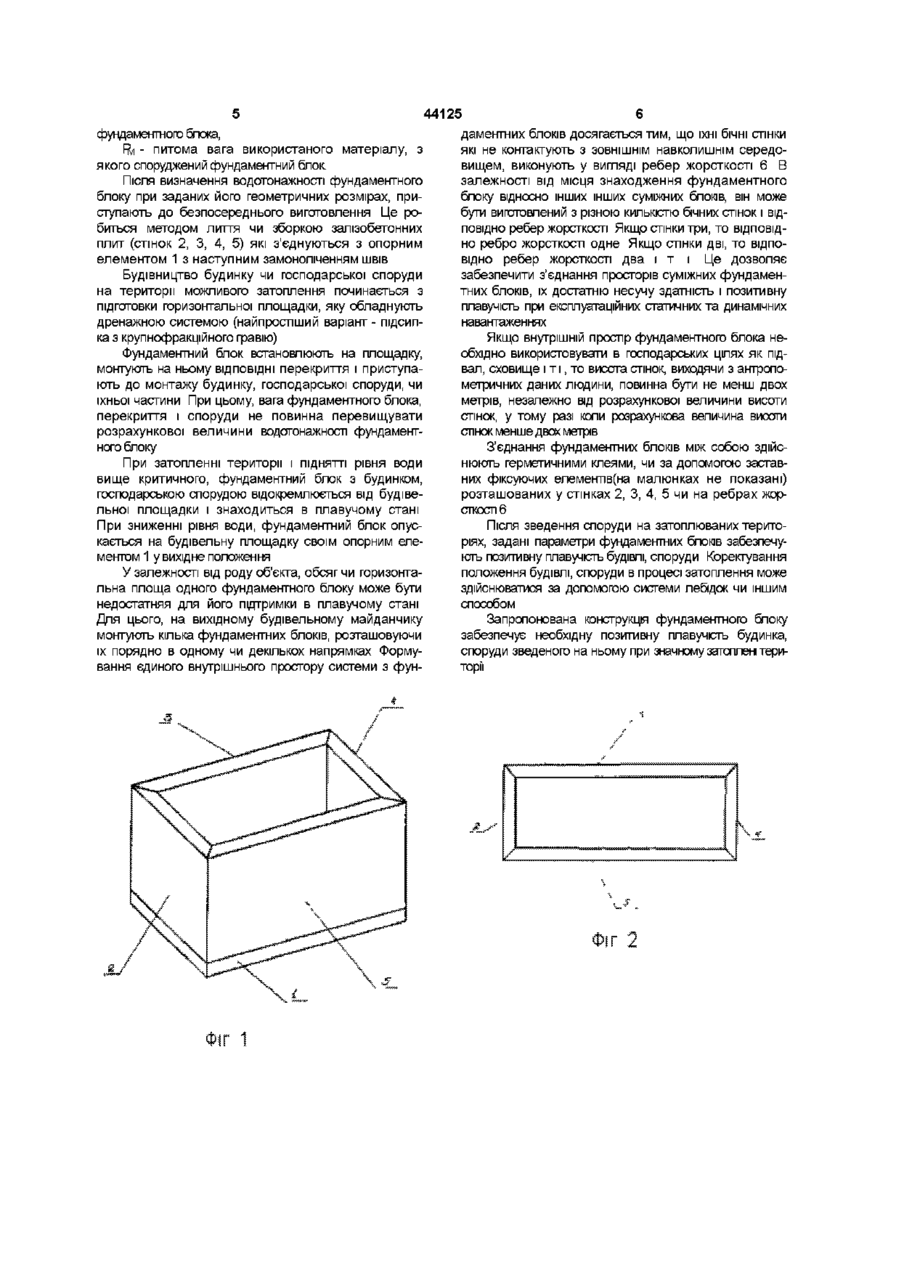

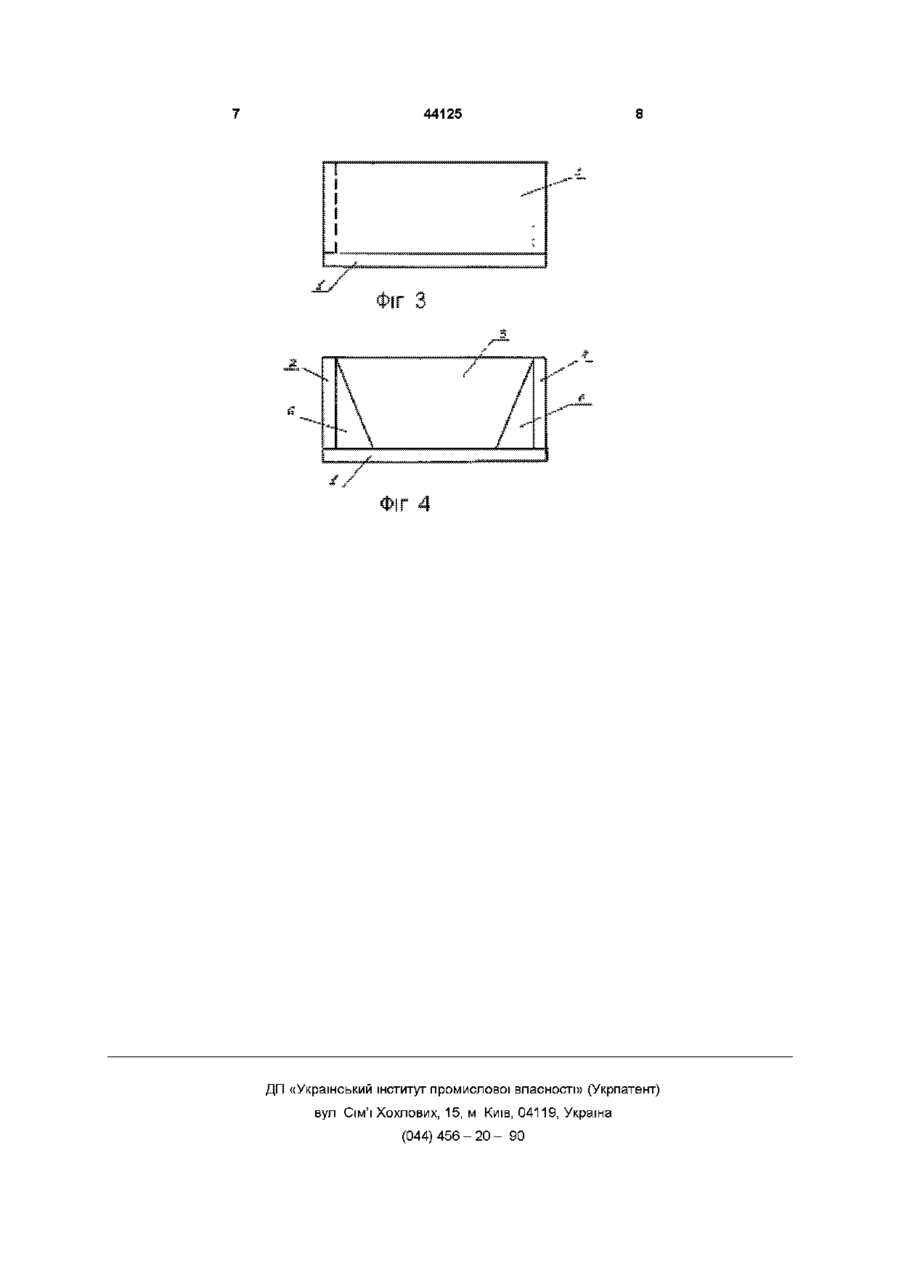

Фундаментний блок будинку, споруди включає опорний елемент, до якого приєднані перпендикулярні вертикальні стінки, який відрізняється тим, що опорний елемент фундаментного блока виконаний у вигляді прямокутної плити, до якої по її периметру закріплені перпендикулярно стінки з утворенням коробчатої конструкції, при цьому стики стінок між собою і з плитою замонолічені і герметизовані, а водотонажність фундаментного блока визначається за формулою V=LB-H-(V H -PM), ю 44125 верхніх і нижніх блоків По контуру фундаменту встановлюються крайні і кутові блокигоризонтальнихплит, що в плані мають вигляд рівнобедреного трикутника Усі блоки з'єднуються між собою і ребристими елементами в єдину систему за допомогою зв'язків, наприклад зварюванням закладних деталей чи болтами Недоліком відомої конструкції є те, що складно забеспечити жорсткість конструкції фундаменту особливо при нерівномірному осіданні ґрунту, крім того фундамент не забезпечує позитивну плавучість спорудження при значному підтопленні Найбільш близьким технічним рішенням, обраним як прототип, є фундаментний блок будинку, споруди застосовуваного при будівництві на водонасичених ґрунтах (А С СРСР (1559051 МКИ Е 02 D 27/35, опубл 19900423) Фундаментний блок складається з опорного елемента до якого приєднані перпендикулярно спнки Недоліком відомої конструкції фундаментного блоку є те, що він не забезпечує достаточноюСТІЙКІСТЬбудинку особливо при високому ступені водонасичення ґрунту, а при затопленні земної поверхні, фундамент, через його негерметичність і значну вагу, не забезпечує своєї і споруди позитивної плавучої Задачею винаходу є удосконалення конструкції фундаментного блоку будинку, споруди за рахунок формування його у вигляді елемента коробчатої форми обгородженого з боку навколишнього середовища і заданого обєму в залежності від його ваги, навантаження на фундаментний блок від ваги будинку, споруди чи їх частини Це дозволяє зводити будинки, споруди на водонасичених ґрунтах, на ділянках земної поверхні підданих періодичному чи постійному затопленню, забезпечити позитивну плавучість фундаментного блоку при ПІДНЯТТІ ВОДИ вище критичного рівня На відміну від прототипу, технічне рішення, що заявляється, може бути реалізоване при будівництві на затоплюваних ділянках земної поверхні житлових будинків котеджного типу чи господарських будівель Поставлена задача вирішується за рахунок того, що фундаментний блок будинку, споруди включає опорний елемент до якого приєднані перпендикулярні вертикальні стінки ВІДПОВІДНО ДО винаходу, опорний елемент фундаментного блоку виконаний у вигляді прямокутної плити, до якої по її периметру закріплені перпендикулярно стінки з утворенням коробчатої конструкції, при цьому стики стінок між собою і з плитою замонолічені і герметизовані, а водотонажність фундаментного блоку визначається за формулою V = L-B-H-{VM-PM), де L - довжина фундаментного блока, В - ширина фундаментного блока, Н - висота частини фундаментного блока, яка заглиблюється уводу VM - об'єм матеріалу, витраченого на спорудження фундаментного блока, Рм - питома вага використаного матеріалу, з якого споруджений фундаментний блок. Для використання фундаментного блоку в господарських цілях, висота його стінок може скласти не менше двох метрів Для з'єднання між собою внутрішнього простору системи з фундаментних блоків, одна бічна стінка фундаментного блоку може бути виконана у вигляді ребра жорсткості, яке взаємодіє з опорним елементом і суміжними бічними стінками Для з'єднання між собою внутрішнього простору системи з фундаментних блоків, дві бічних стінки фундаментного блока можуть бути виконані у вигляді ребер жорсткості, які взаємодіють з опорним елементом, суміжними бічними стінками і між собою Для з'єднання між собою внутрішнього простору системи з фундаментних блоків, три бічних стінки фундаментного блока можуть бути виконані у вигляді ребер жорсткості, які взаємодіють з опорним елементом, суміжною бічною стінкою і між собою Для з'єднання між собою внутрішнього простору системи з фундаментних блоків, чотири бічних стінки фундаментного блока можуть бути виконані у вигляді ребер жорсткості, які взаємодіють з опорним елементом і між собою Для взаємного з'єднання фундаментних блоків, при їхньому порядному монтажі, бічні поверхні стінок і ребер жорсткості можуть бути обладнані заставними елементами кріплення Винахід ілюструється кресленнями, де на фіг 1 показана аксонометрична проекція фундаментного блоку, на фіг 2 -вид зверху на фундаментний блок, на фіг 3 - вид збоку на фундаментний блок, на фіг 4 вид збоку на фундаментний блок з однією бічною стінкою у вигляді ребра жорсткості Фундаментний блок будинку, спорудження містить у собі опорний елемент 1 у вигляді прямокутної плити до якої по її периметру перпендикулярно закріплені стінки 2, 3, 4, 5 Для надання позитивної плавучесті фундаментному блока його водотонажність визначається з вираження V = L-B-H-(VM-PM), де L - довжина фундаментного блока, В - ширина фундаментного блока, Н - висота частини фундаментного блока, яка заглиблюється уводу VM - об'єм матеріалу, витраченого на спорудження фундаментного блока, Рм - питома вага використаного матеріалу, з якого споруджений фундаментний блок. Стінки 2, 4 чи 3, 5 можуть бути виконані у вигляді ребер жорсткості 6 взаємодіючих з опорним елементом 1, із суміжною стінкою чи між собою Для взаємного з'єднання фундаментних блоків на стінках 2, 3,4,5 виконані заставні елементи (на малюнках не показані) Заявлений винахід реалізується в таким чином Фундаментні блоки, виготовляються в умовах спеціалізованих підприємств здійснюючих випуск будівельних конструкцій На стадії проектування фундаментних блоків визначається їхній параметричний ряд у залежності від типу будинків і споруджень для яких вони випускаються Фундаментний блок являє собою коробчату конструкцію, що повинна забезпечувати позитивну плавучість як себе так і збудованої на ньому споруди чи її частини Виходячи з цього, водотонажність фундаментного блоку визначається з вираження V = L-B-H-(VM-PM), де L - довжина фундаментного блока, В - ширина фундаментного блока, Н - висота частини фундаментного блока, яка заглиблюється уводу VM - об'єм матеріалу, витраченого на спорудження 44125 фундаментного блока, даментних блоків досягається тим, що їхні бічні стінки Fjti - питома вага використаного матеріалу, з які не контактують з ЗОВНІШНІМ навколишнім середоякого споруджений фундаментний блок. вищем, виконують у вигляді ребер жорсткості 6 В залежності від місця знаходження фундаментного Після визначення водотонажності фундаментного блоку відносно інших інших суміжних блоків, він може блоку при заданих його геометричних розмірах, прибути виготовлений з різною килькістю бічних стінок і ВІДступають до безпосереднього виготовлення Це роПОВІДНО ребер жорсткості Якщо стінки три, то ВІДПОВІДбиться методом лиття чи зборкою залізобетонних НО ребро жорсткості одне Якщо стінки дві, то ВІДПОплит (стінок 2, 3, 4, 5) які з'єднуються з опорним ВІДНО ребер жорсткості два і т і Це дозволяє елементом 1 з наступним замоноліченням швів забезпечити з'єднання просторів суміжних фундаменБудівництво будинку чи господарської споруди тних блоків, їх достатню несучу здатність і позитивну на території можливого затоплення починається з плавучість при експлуатаційних статичних та динамічних підготовки горизонтальної площадки, яку обладнують навантаженнях дренажною системою (найпростіший варіант - підсипка з круп нофракці йного гравію) Якщо внутрішній простір фундаментного блока необхідно використовувати в господарських цілях як підФундаментний блок встановлюють на площадку, вал, сховище і т і, то висота стінок, виходячи з антропомонтують на ньому ВІДПОВІДНІ перекриття і приступаметричних даних людини, повинна бути не менш двох ють до монтажу будинку, господарської споруди, чи метрів, незалежно від розрахункової величини висоти їхньої частини При цьому, вага фундаментного блока, стінок, у тому разі коли розрахункова величина висоти перекриття і споруди не повинна перевищувати спнок менше двох метрів розрахункової величини водотонажності фундаментного блоку З'єднання фундаментних блоків між собою здійснюють герметичними клеями, чи за допомогою заставПри затопленні території і ПІДНЯТТІ рівня води них фіксуючих елеменпв(на малюнках не показані) вище критичного, фундаментний блок з будинком, розташованих у стінках 2, 3, 4, 5 чи на ребрах жоргосподарською спорудою відокремлюється від будівестксспб льної площадки і знаходиться в плавучому стані При зниженні рівня води, фундаментний блок опусПісля зведення споруди на затоплюваних теритокається на будівельну площадку своїм опорним елеріях, задані параметри фундаментних блоків забезпечументом 1 у вихідне положення ють позитивну плавучість будівлі, споруди Коректування положення будівлі, споруди в процесі затоплення може У залежності від роду об'єкта, обсяг чи горизонтаздійснюватися за допомогою системи лебідок чи іншим льна площа одного фундаментного блоку може бути способом недостатняя для його підтримки в плавучому стані Для цього, на вихідному будівельному майданчику Запропонована конструкція фундаментного блоку монтують кілька фундаментних блоків, розташовуючи забезпечує необхідну позитивну плавучість будинка, їх порядно в одному чи декількох напрямках Формуспоруди зведеного на ньому при значному затоплені теривання єдиного внутрішнього простору системи з фунторії 44125 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
