Установка для отримання біогазу

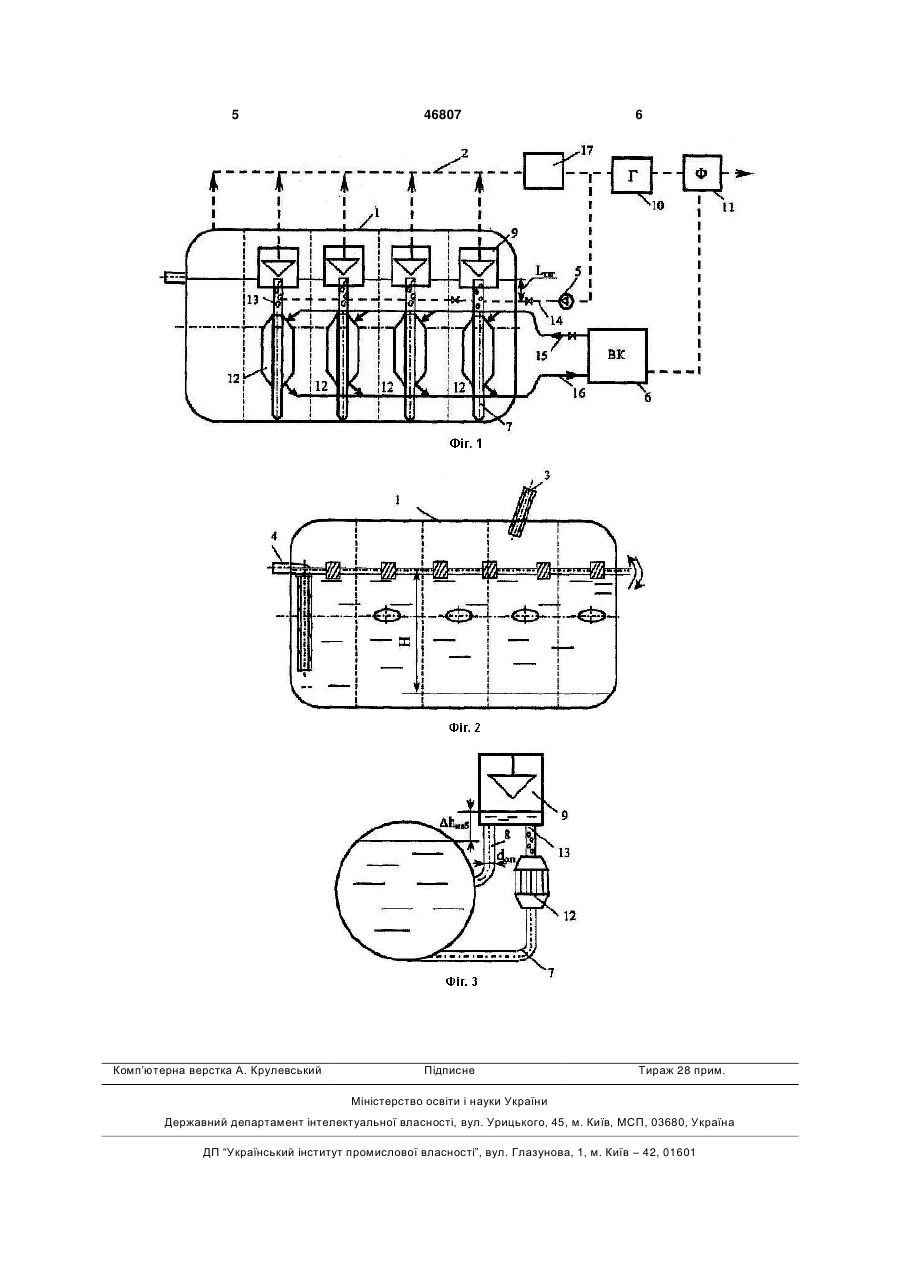

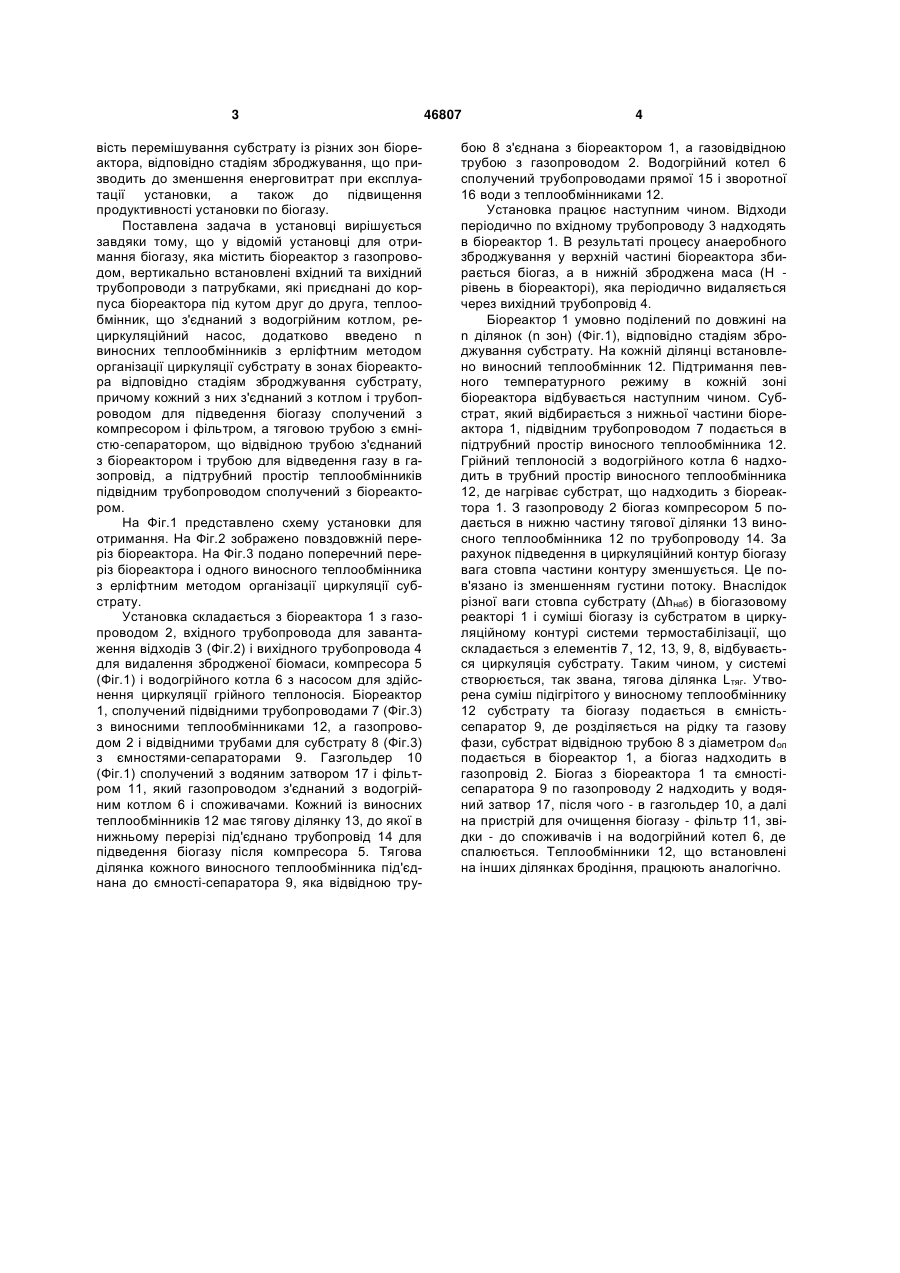

Установка для отримання біогазу, яка містить біореактор з газопроводом, вертикально встановлені вхідний та вихідний трубопроводи з патрубками, які приєднані до корпуса біореактора під 3 вість перемішування субстрату із різних зон біореактора, відповідно стадіям зброджування, що призводить до зменшення енерговитрат при експлуатації установки, а також до підвищення продуктивності установки по біогазу. Поставлена задача в установці вирішується завдяки тому, що у відомій установці для отримання біогазу, яка містить біореактор з газопроводом, вертикально встановлені вхідний та вихідний трубопроводи з патрубками, які приєднані до корпуса біореактора під кутом друг до друга, теплообмінник, що з'єднаний з водогрійним котлом, рециркуляційний насос, додатково введено n виносних теплообмінників з ерліфтним методом організації циркуляції субстрату в зонах біореактора відповідно стадіям зброджування субстрату, причому кожний з них з'єднаний з котлом і трубопроводом для підведення біогазу сполучений з компресором і фільтром, а тяговою трубою з ємністю-сепаратором, що відвідною трубою з'єднаний з біореактором і трубою для відведення газу в газопровід, а підтрубний простір теплообмінників підвідним трубопроводом сполучений з біореактором. На Фіг.1 представлено схему установки для отримання. На Фіг.2 зображено повздовжній переріз біореактора. На Фіг.3 подано поперечний переріз біореактора і одного виносного теплообмінника з ерліфтним методом організації циркуляції субстрату. Установка складається з біореактора 1 з газопроводом 2, вхідного трубопровода для завантаження відходів 3 (Фіг.2) і вихідного трубопровода 4 для видалення збродженої біомаси, компресора 5 (Фіг.1) і водогрійного котла 6 з насосом для здійснення циркуляції грійного теплоносія. Біореактор 1, сполучений підвідними трубопроводами 7 (Фіг.3) з виносними теплообмінниками 12, а газопроводом 2 і відвідними трубами для субстрату 8 (Фіг.3) з ємностями-сепараторами 9. Газгольдер 10 (Фіг.1) сполучений з водяним затвором 17 і фільтром 11, який газопроводом з'єднаний з водогрійним котлом 6 і споживачами. Кожний із виносних теплообмінників 12 має тягову ділянку 13, до якої в нижньому перерізі під'єднано трубопровід 14 для підведення біогазу після компресора 5. Тягова ділянка кожного виносного теплообмінника під'єднана до ємності-сепаратора 9, яка відвідною тру 46807 4 бою 8 з'єднана з біореактором 1, а газовідвідною трубою з газопроводом 2. Водогрійний котел 6 сполучений трубопроводами прямої 15 і зворотної 16 води з теплообмінниками 12. Установка працює наступним чином. Відходи періодично по вхідному трубопроводу 3 надходять в біореактор 1. В результаті процесу анаеробного зброджування у верхній частині біореактора збирається біогаз, а в нижній зброджена маса (Н рівень в біореакторі), яка періодично видаляється через вихідний трубопровід 4. Біореактор 1 умовно поділений по довжині на n ділянок (n зон) (Фіг.1), відповідно стадіям зброджування субстрату. На кожній ділянці встановлено виносний теплообмінник 12. Підтримання певного температурного режиму в кожній зоні біореактора відбувається наступним чином. Субстрат, який відбирається з нижньої частини біореактора 1, підвідним трубопроводом 7 подається в підтрубний простір виносного теплообмінника 12. Грійний теплоносій з водогрійного котла 6 надходить в трубний простір виносного теплообмінника 12, де нагріває субстрат, що надходить з біореактора 1. З газопроводу 2 біогаз компресором 5 подається в нижню частину тягової ділянки 13 виносного теплообмінника 12 по трубопроводу 14. За рахунок підведення в циркуляційний контур біогазу вага стовпа частини контуру зменшується. Це пов'язано із зменшенням густини потоку. Внаслідок різної ваги стовпа субстрату (Δhнаб) в біогазовому реакторі 1 і суміші біогазу із субстратом в циркуляційному контурі системи термостабілізації, що складається з елементів 7, 12, 13, 9, 8, відбувається циркуляція субстрату. Таким чином, у системі створюється, так звана, тягова ділянка Lтяг. Утворена суміш підігрітого у виносному теплообміннику 12 субстрату та біогазу подається в ємністьсепаратор 9, де розділяється на рідку та газову фази, субстрат відвідною трубою 8 з діаметром dоп подається в біореактор 1, а біогаз надходить в газопровід 2. Біогаз з біореактора 1 та ємностісепаратора 9 по газопроводу 2 надходить у водяний затвор 17, після чого - в газгольдер 10, а далі на пристрій для очищення біогазу - фільтр 11, звідки - до споживачів і на водогрійний котел 6, де спалюється. Теплообмінники 12, що встановлені на інших ділянках бродіння, працюють аналогічно. 5 Комп’ютерна верстка А. Крулевський 46807 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
