Відсічний клапан
Номер патенту: 46806
Опубліковано: 11.01.2010
Автори: Глушич Віктор Омельянович, Муляр Юрій Іванович, Когут Олександр Анатолійович
Формула / Реферат
Відсічний клапан, який містить циліндричний корпус, що містить верхню і нижню згвинчувальні половини, які утворюють порожнину, пружину, що встановлена між запірним органом, який виконаний у вигляді стакана з отворами, і сідлом, який відрізняється тим, що між верхньою і нижньою згвинчувальними половинами розташоване ущільнююче кільце, в порожнині верхньої половини встановлено ізолююче кільце, в яке вмонтоване контактне кільце, до якого приєднано контакт, що проходить через отвір у верхній згвинчувальній половині корпусу, а на зовнішній поверхні нижньої згвинчувальної половини приєднаний інший контакт, стакан має отвір, який розташований на його дні.
Текст

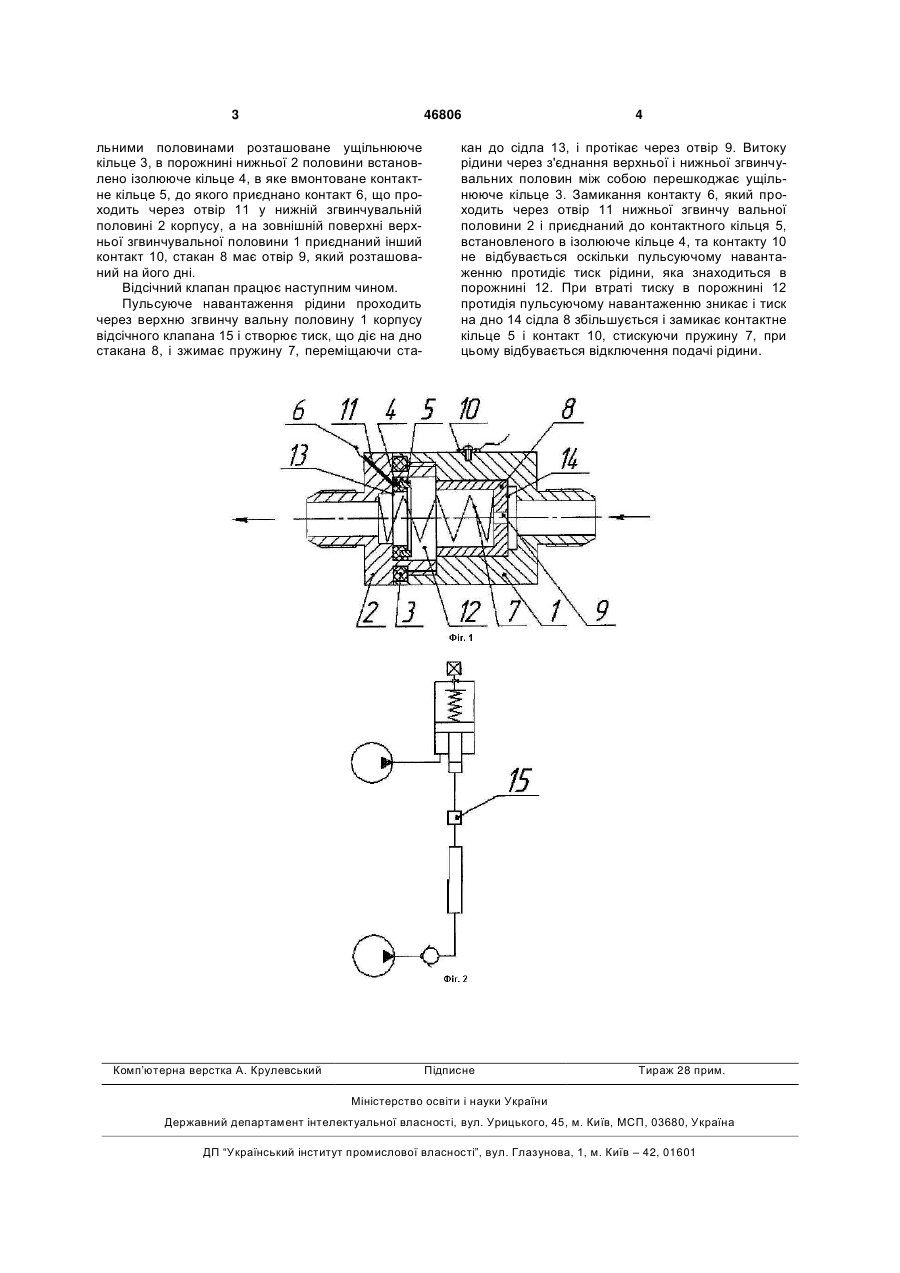

Відсічний клапан, який містить циліндричний корпус, що містить верхню і нижню згвинчувальні половини, які утворюють порожнину, пружину, що 3 46806 льними половинами розташоване ущільнююче кільце 3, в порожнині нижньої 2 половини встановлено ізолююче кільце 4, в яке вмонтоване контактне кільце 5, до якого приєднано контакт 6, що проходить через отвір 11 у нижній згвинчувальній половині 2 корпусу, а на зовнішній поверхні верхньої згвинчувальної половини 1 приєднаний інший контакт 10, стакан 8 має отвір 9, який розташований на його дні. Відсічний клапан працює наступним чином. Пульсуюче навантаження рідини проходить через верхню згвинчу вальну половину 1 корпусу відсічного клапана 15 і створює тиск, що діє на дно стакана 8, і зжимає пружину 7, переміщаючи ста Комп’ютерна верстка А. Крулевський 4 кан до сідла 13, і протікає через отвір 9. Витоку рідини через з'єднання верхньої і нижньої згвинчувальних половин між собою перешкоджає ущільнююче кільце 3. Замикання контакту 6, який проходить через отвір 11 нижньої згвинчу вальної половини 2 і приєднаний до контактного кільця 5, встановленого в ізолююче кільце 4, та контакту 10 не відбувається оскільки пульсуючому навантаженню протидіє тиск рідини, яка знаходиться в порожнині 12. При втраті тиску в порожнині 12 протидія пульсуючому навантаженню зникає і тиск на дно 14 сідла 8 збільшується і замикає контактне кільце 5 і контакт 10, стискуючи пружину 7, при цьому відбувається відключення подачі рідини. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShutoff valve
Автори англійськоюMuliar Yurii Ivanovych, Hlushych Viktor Omelianovych, Kohut Oleksandr Anatoliiovych
Назва патенту російськоюОтсечной клапан
Автори російськоюМуляр Юрий Иванович, Глушич Виктор Емельянович, Когут Александр Анатольевич
МПК / Мітки
МПК: F16K 17/04
