Пристрій для прогнозування надійності виробів електронної техніки за рівнем нч шуму

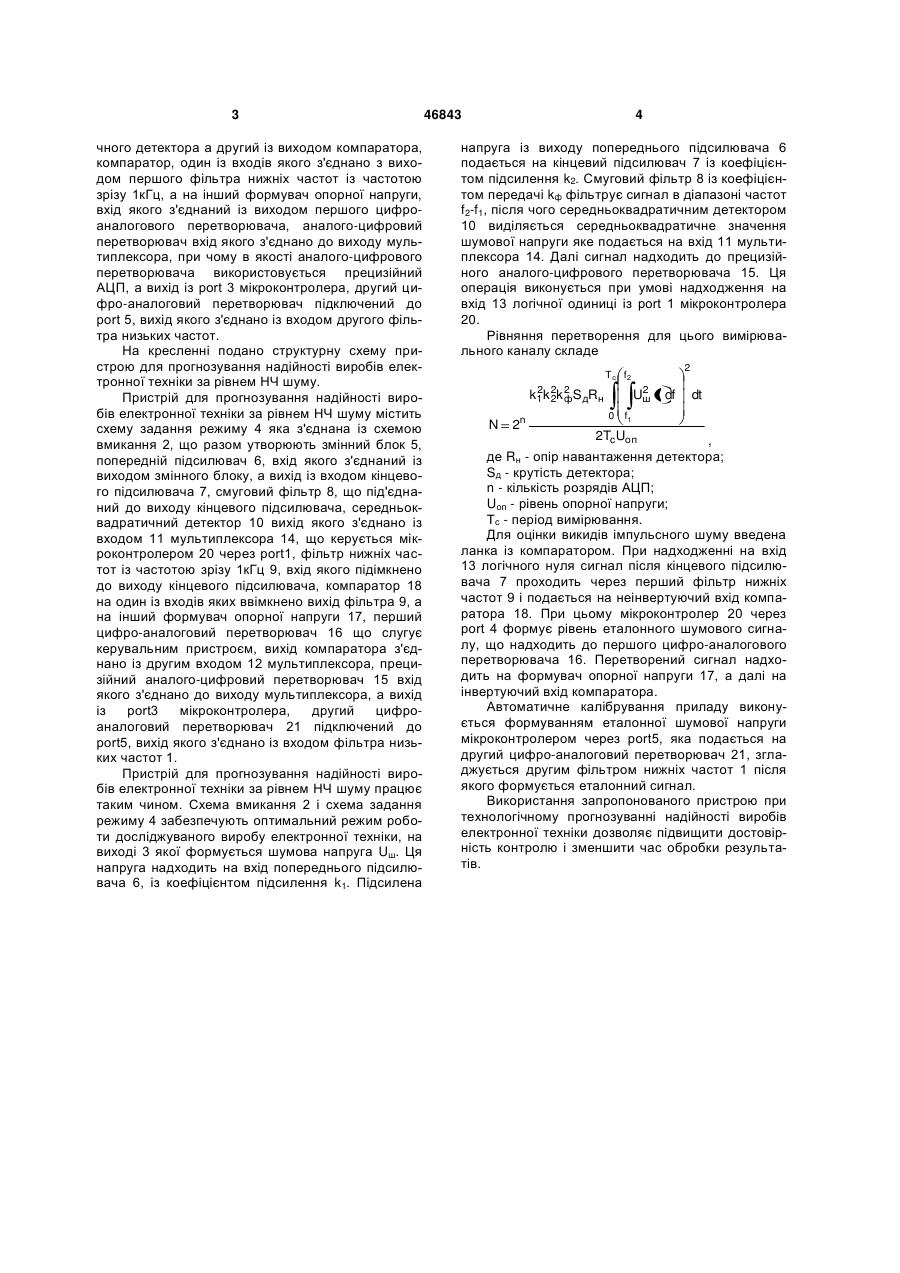

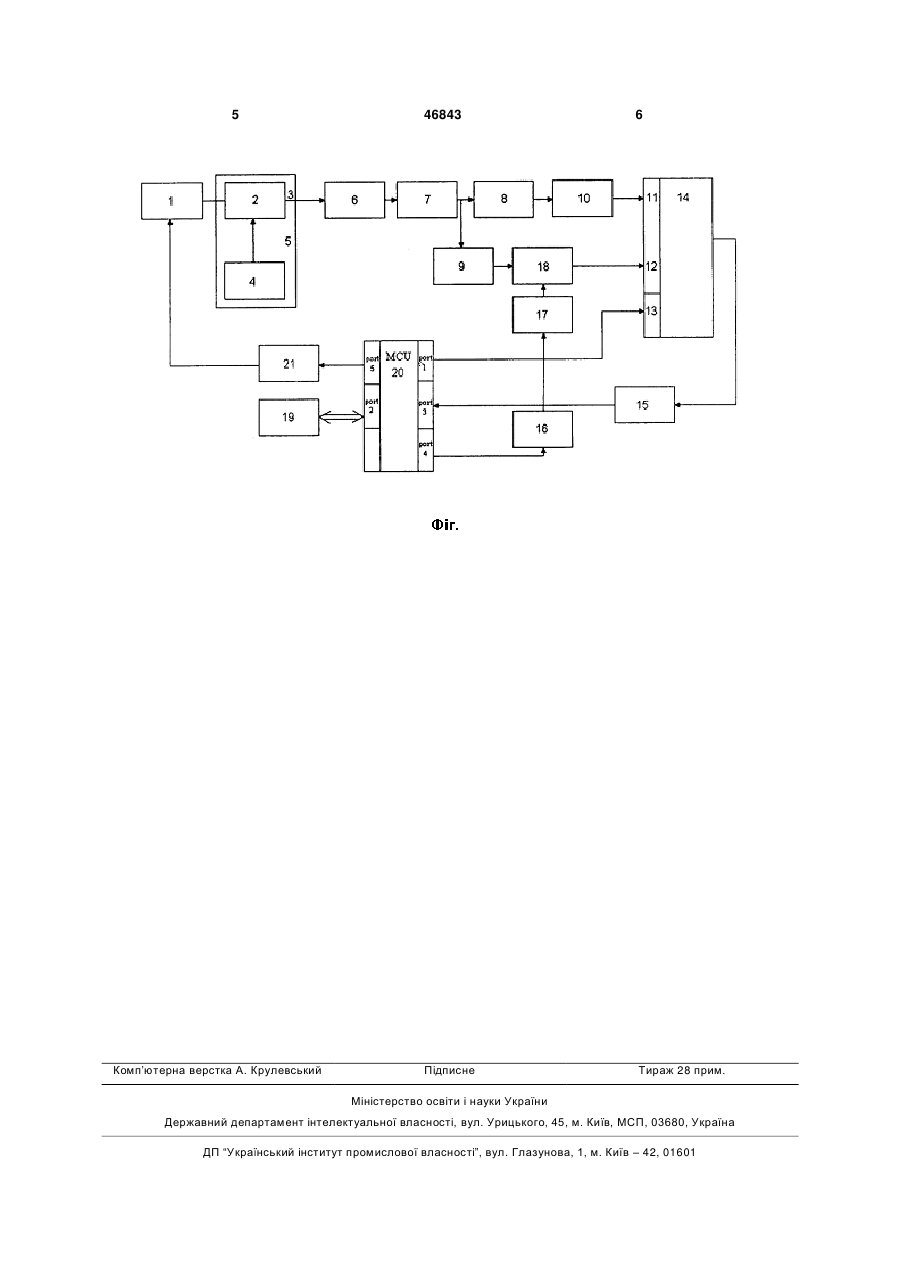

Пристрій для прогнозування надійності виробів електронної техніки за рівнем НЧ шуму, що містить в собі схему вмикання, попередній підсилювач, вхід якого з'єднано із виходом схеми задання режиму, кінцевий підсилювач, смуговий фільтр, вхід якого з'єднано із виходом кінцевого підсилювача, а вихід із середньоквадратичним детектором, аналого-цифровий перетворювач, 3 чного детектора а другий із виходом компаратора, компаратор, один із входів якого з'єднано з виходом першого фільтра нижніх частот із частотою зрізу 1кГц, а на інший формувач опорної напруги, вхід якого з'єднаний із виходом першого цифроаналогового перетворювача, аналого-цифровий перетворювач вхід якого з'єднано до виходу мультиплексора, при чому в якості аналого-цифрового перетворювача використовується прецизійний АЦП, а вихід із port 3 мікроконтролера, другий цифро-аналоговий перетворювач підключений до port 5, вихід якого з'єднано із входом другого фільтра низьких частот. На кресленні подано структурну схему пристрою для прогнозування надійності виробів електронної техніки за рівнем НЧ шуму. Пристрій для прогнозування надійності виробів електронної техніки за рівнем НЧ шуму містить схему задання режиму 4 яка з'єднана із схемою вмикання 2, що разом утворюють змінний блок 5, попередній підсилювач 6, вхід якого з'єднаний із виходом змінного блоку, а вихід із входом кінцевого підсилювача 7, смуговий фільтр 8, що під'єднаний до виходу кінцевого підсилювача, середньоквадратичний детектор 10 вихід якого з'єднано із входом 11 мультиплексора 14, що керується мікроконтролером 20 через port1, фільтр нижніх частот із частотою зрізу 1кГц 9, вхід якого підімкнено до виходу кінцевого підсилювача, компаратор 18 на один із входів яких ввімкнено вихід фільтра 9, а на інший формувач опорної напруги 17, перший цифро-аналоговий перетворювач 16 що слугує керувальним пристроєм, вихід компаратора з'єднано із другим входом 12 мультиплексора, прецизійний аналого-цифровий перетворювач 15 вхід якого з'єднано до виходу мультиплексора, а вихід із port3 мікроконтролера, другий цифроаналоговий перетворювач 21 підключений до port5, вихід якого з'єднано із входом фільтра низьких частот 1. Пристрій для прогнозування надійності виробів електронної техніки за рівнем НЧ шуму працює таким чином. Схема вмикання 2 і схема задання режиму 4 забезпечують оптимальний режим роботи досліджуваного виробу електронної техніки, на виході 3 якої формується шумова напруга Uш. Ця напруга надходить на вхід попереднього підсилювача 6, із коефіцієнтом підсилення k1. Підсилена 46843 4 напруга із виходу попереднього підсилювача 6 подається на кінцевий підсилювач 7 із коефіцієнтом підсилення k2. Смуговий фільтр 8 із коефіцієнтом передачі kф фільтрує сигнал в діапазоні частот f2-f1, після чого середньоквадратичним детектором 10 виділяється середньоквадратичне значення шумової напруги яке подається на вхід 11 мультиплексора 14. Далі сигнал надходить до прецизійного аналого-цифрового перетворювача 15. Ця операція виконується при умові надходження на вхід 13 логічної одиниці із port 1 мікроконтролера 20. Рівняння перетворення для цього вимірювального каналу складе 2 Т с f2 2 2 k1 k 2k фS дRн 2 N 2n 2 Uш f df dt 0 f1 2TcUоп , де Rн - опір навантаження детектора; Sд - крутість детектора; n - кількість розрядів АЦП; Uoп - рівень опорної напруги; Тс - період вимірювання. Для оцінки викидів імпульсного шуму введена ланка із компаратором. При надходженні на вхід 13 логічного нуля сигнал після кінцевого підсилювача 7 проходить через перший фільтр нижніх частот 9 і подається на неінвертуючий вхід компаратора 18. При цьому мікроконтролер 20 через port 4 формує рівень еталонного шумового сигналу, що надходить до першого цифро-аналогового перетворювача 16. Перетворений сигнал надходить на формувач опорної напруги 17, а далі на інвертуючий вхід компаратора. Автоматичне калібрування приладу виконується формуванням еталонної шумової напруги мікроконтролером через port5, яка подається на другий цифро-аналоговий перетворювач 21, згладжується другим фільтром нижніх частот 1 після якого формується еталонний сигнал. Використання запропонованого пристрою при технологічному прогнозуванні надійності виробів електронної техніки дозволяє підвищити достовірність контролю і зменшити час обробки результатів. 5 Комп’ютерна верстка А. Крулевський 46843 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул.Глазунова, 1, м. Київ – 42, 01601
