Біоцидний препарат для захисту матеріалів і виробів електронної техніки від біопошкоджень

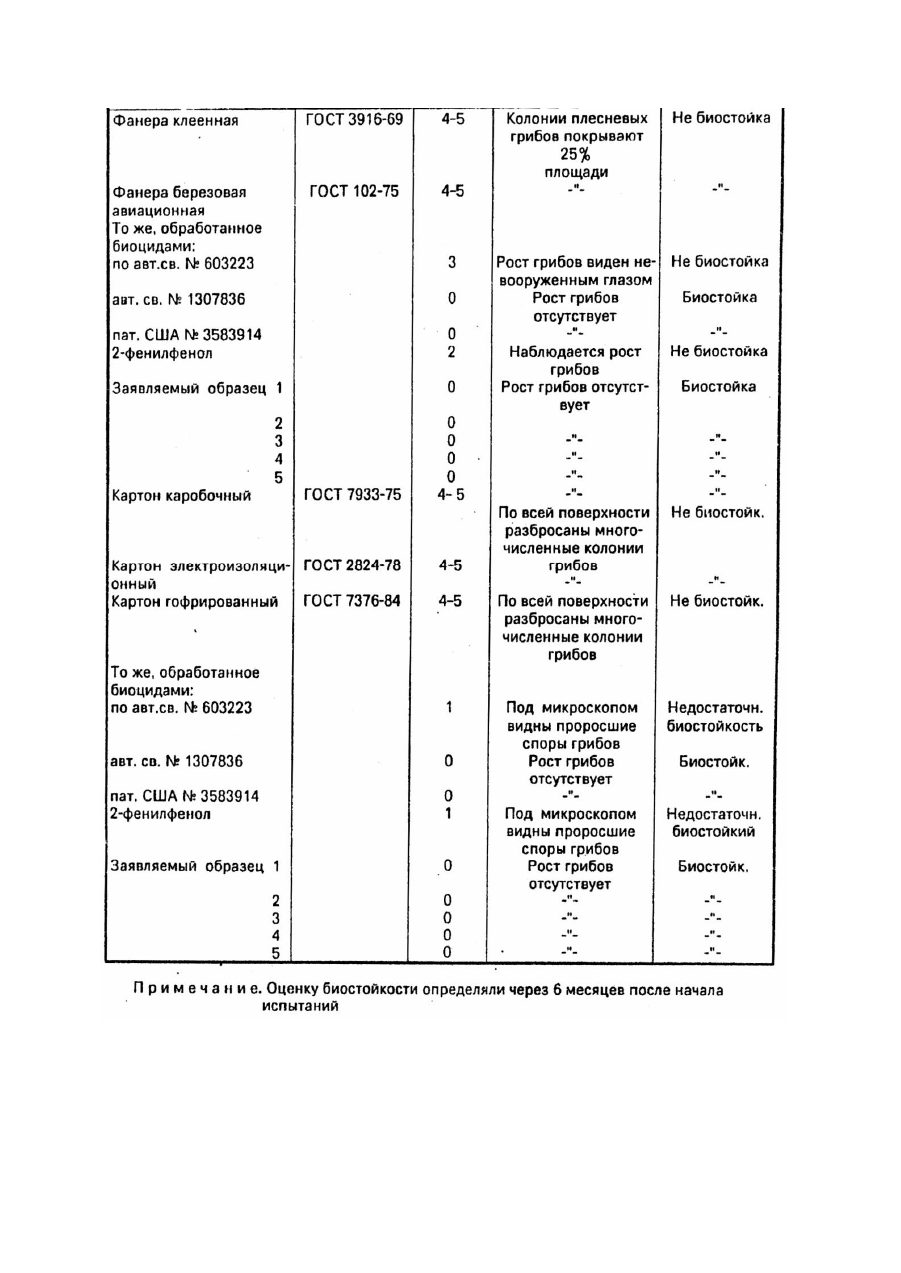

Изобретение относится к составам, которые могут быть использованы для защиты от микробного поражения материалов и изделий электронной техники. Известен препарат, содержащий воду, Naсоль, этилендиаминтетрауксусной кислоты, анионоактивные ПАВ, неионогенные ПАВ, смеси дифенолов, дитиокарбамата и тиодиаэтиона. Обладая высокой антимикробной активностью, приведенный препарат оказался недостаточно эффективным при защите материалов и изделий электронной техники, срок его защитного действия ограничен [1]. В основу изобретения поставлена задача разработка биоцидного препарата для защиты материалов и изделий электронной техники от биоповреждений, обладающего высокими защитными свойствами, обеспечивающего долговечность защищаемых изделий, что позволяет значительно увеличить срок действия электронной техники. Поставленная задача решается тем, что биоцидный препарат, содержащий производное карбамата и воду, в качестве производного карбамата согласно изобретению препарат содержит диметилдитиокарбамат натрия и дополнительно содержит 1,3,5-три-bгидроксиэтил)-гексагидро-S-триазин, водный раствор поливинилового спирта и хвойный экстракт с показателем преломления 1,455 - 1,500 и кислотным числом не более 6,0, причем соотношение компонентов должно быть следующее, мас.%: Компонент 1,3,5-три-(b-гидроксиэтил)гексагидро-S-триазин (товарное название "Вазин") выпускается по ТУ 6 - 09 - 4735 - 80 в виде 50% ного водного раствора для стабилизации смазочноохлаждающих жидкостей, способствует приобретению заявляемым препаратом бактерицидных свойств. Диметилдитиокарбамат натрия, выпускаемый по ТУ-8 - 14 - 540 - 83, также в виде 50% - ного водного раствора (товарное название "Карбомат МН") широко используется при вулканизации резины. Поливиниловый спирт (ПВС) (ГОСТ 10779 - 78) широко применяется в народном хозяйстве. Хвойный экстракт (ТУ 10 - 04 - 16 - 3187) представляет собой многокомпонентную смесь веществ с характерным запахом. Это однородная прозрачная жидкость от светло-желтого до темнокоричневого цвета, показатель преломления 1,455 - 1,500, кислотное число не более 6,0. Ниже приводим обоснование причины следственной связи между совокупностью существенных признаков и достигаемым техническим результатом. В соответствии с предлагаемым изобретением приготовлены и испытаны образцы препарата, состав которых приведен в табл.1. В табл.2 даны их физико-химические характеристики. Показано, что образцы препарата стабильны, хорошо растворимы в воде, обладают антикоррозионными свойствами, не замерзают при низких температурах, значения pH 12,1 - 12,5, на поверхности твердых материалов образуют тонкую полимерную пленку, обладающую высокими биоцидными свойствами. В предлагаемом биоцидном препарате все используемые в композиции компоненты (хвойный экстракт, поливиниловый спирт, триазин и диметилдитиокарбомат натрия) служат для повышения биоцидной, прежде всего фунгицидной (антигрибной) активности заявляемого препарата, т.к. материалы и изделия электронной техники поражаются, прежде всего, плесневыми грибами. Кроме того, каждый из компонентов выполняет и дополнительную очень важную функцию, в том число, ПАС-пленкообразующую. В этом существенное отличие предлагаемого препарата от други х известных композиций, в которых содержится ПВС, где последний выполняет только одну пассивную функцию - пленкообразующую. Следует отметить, что любой взятый в композицию компонент сам по себе не может быть использован в качестве средства защиты от биоповреждения электронной аппаратуры. Эти же компоненты в предложенной композиции эффективно защищают ее от грибопоражения. Подобный эффект происходит за счет синергизма действия компонентов. В табл.3 показано, что грибопоражение незащищенного изделия электронной техники (БКЗК №64546004) оцененных по ГОСТ 9.048.75 равняется 4 баллу (по грибостойкости). Аналогичная картина наблюдается и при обработке изделий ПВС, триазином, диметилдитиокарбоматом натрия (4 и 3 балла). И только образцы предлагаемой композиции полностью предотвращают грибопоражение изделий. Подтверждением этого являются данные, представленные в табл.4 и 5. Показано, что образцы предлагаемой композиции по своей антимикробной активности значительно превосходят известные биоциды, взятые для сравнения. Анализ известных составов бактерицидных препаратов, используемых для защиты промышленных материалов и изделий, в том числе изделий электронной техники, показал, что используемые в заявляемом составе вещества известны. Однако, их применение (в сочетании с другими компонентами) не обеспечивает известным антимикробиым, препаратам необходимых свойств, которые они проявляют в заявляемом решении, а именно, повышение эффективности защитных свойств биоцидного препарата и как следствие, увеличение долговечности деталей и материалов, при их обработке заявляемым препаратом. Учитывая, что детали и материалы изделий электронной техники поражаются в основном плесневыми грибами, их биостойкость как необработанных, так и обработанных биоцидным препаратом оценивали в отношении плнесневых грибов по ГОСТу 9.043.75 и 9.043.75. Исследование антимикробных свойств предлагаемого препарата проводят в сопоставлении с известными биоцидами, используемыми для защиты промышленных материалов (изделий) от биоповреждений. Результаты испытаний приведены в табл.5. По степени воздействия на организм биоцидный препарат относится к IV классу опасности (вещества малоопасные по ГОСТ 12.007. - 76). Заявляемый биоцидный препарат трудногорючая жидкость. Это важное отличие его от известных биоцидов, а также компонентов, входящи х в его композицию. Таким образом, разработан и опробирован высокоэффективный биоцидный препарат для защиты материалов (изделий) электронной техники. По своей антимикробной активности, широте антимикробного спектра действия, описываемый препарат находится на уровне известных биоцидов, а по времени защитного действия значительно их превосходит, что позволяет рекомендовать его для широкого внедрения при изготовлении изделий электронной техники в качестве защитного средства от биоповреждения. Высокая антимикробная эффективность заявляемого биоцидного препарата достигается за счет синергизма действия компонентов, а также различием в их химической структуре, что предотвращает адаптацию к нему микроорганизмов. Обработка биоцидным препаратом материалов (изделий) электронной техники не влияет на их эксплуатационные характеристики. Они оставались без изменений. Использование биоцидного препарата позволяет значительно увеличить срок действия электронной техники (2 - 3 месяца без обработки биоцидным препаратом и 2 - 3 года при его использовании). Можно предположить, что защищенная биоцидным препаратом электронная аппаратура может полностью использовать свой ресурс. Технологический процесс получения биоцидного препарата осуществим простым смешением компонентов, легко выполним в крупнотоннажном масштабе. При производстве биоцидного препарата загрязнение сточных вод и воздушной среды не происходит.
