Пристрій для роторного буріння

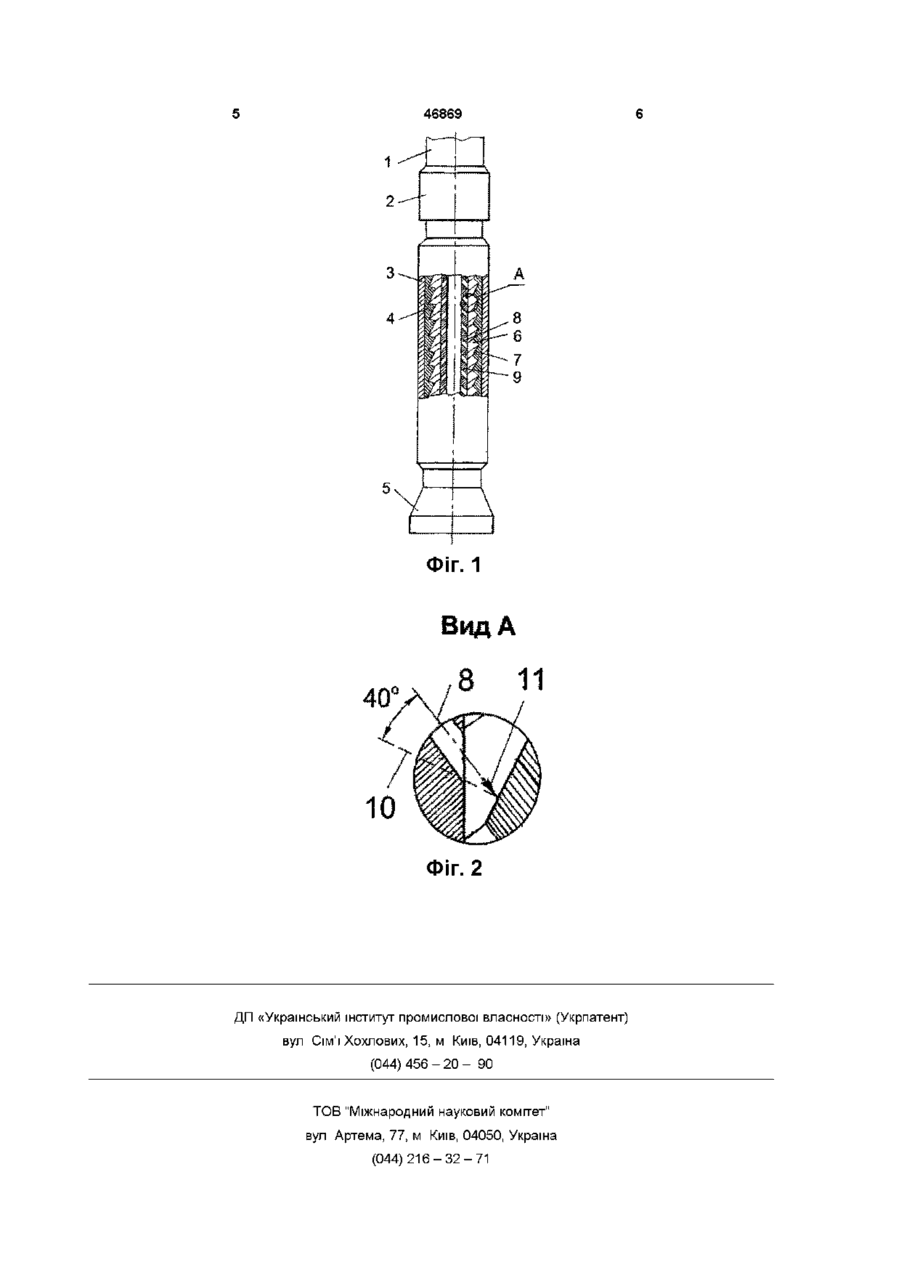

Пристрій для роторного буріння, що містить бурильну колону, приєднувальний перевідник, зв'язаний з перевідником циліндричний корпус з зафіксованою в ньому вставкою, внутрішня поверхня якої виконана висхідною вздовж її осі, наприклад, у вигляді спіралі, який відрізняється тим, що циліндричний корпус з зафіксованою в ньому вставкою виконано у вигляді гідродинамічного стабілізатора, вздовж осі якого встановлено зв'язаний з перевідником трубчатий розсікач промивальної рідини з нахиленими каналами, виконаними з можливістю спрямування струменів потоку під час буріння під кутом 40-80° до нормалі висхідної поверхні вставки в МІСЦІ дотику окремих струменів промивальної рідини, причому напрям нахилу висхідної поверхні співпадає з напрямом обертання колони при бурінні Винахід стосується галузі буріння, зокрема глибоких і надглибоких свердловин, і може бути використаним в буровому обладнанні Відомий пристрій для роторного буріння (патент RU №2115796), містить гідродинамічний розширювач-стабілізатор, який допускає з'єднання з бурильною колоною, виконаний на 1/3 висоти зі сторони вибою під конус Корпус гідродинамічного розширювача-стабілізатора містить ріжучі спіралеподібні виступи із породоруйнуючими вставками і розташовані між ними спіралеподібні промивочні пази з початковим кутом нахилу меншим 90°, направленими назустріч обертанню колони Співпадають з суттєвими ознаками відомого пристрою циліндричний корпус і вставка, поверхня якої виконана висхідною по напрямку обертання корпуса у вигляді спіралі При використанні відомого пристрою не забезпечується можливість ефективного силового контакту струменів потока промивочної рідини і висхідної поверхні циліндричного корпусу, і за рахунок цього зменшення крутильного моменту у верхній частині бурильної колони Відомий пристрій для роторного буріння (а с №1680937), вибраний нами за прототип, містить бурильну колону, зв'язані послідовно перший приєднальний переводник, циліндричний корпус і другий приєднальний переводник Циліндричний корпус містить зафіксовану в ньому вставку у вигляді трубчатого спірального пружного стального елемента, смуги якого укладені внахлест і їх поверхня розташована висхідної вздовж и оси Величина кута підйому спіралі знаходиться в межах від 0 до 45° Співпадають з суттєвими ознаками пристрою для роторного буріння приєднальний переводник, зв'язаний з переводником циліндричний корпус з зафіксованою в ньому вставкою, внутрішня поверхня якої виконана висхідною вздовж и оси, наприклад, у вигляді спіралі При використанні відомого пристрою для роторного буріння не забезпечується можливість ефективного силового контакту струменів потоку промивочної рідини і висхідної поверхні циліндричного корпусу, і за рахунок цього зменшення крутильного моменту у верхній частині бурильної колони В основу винаходу поставлено задачу вдосконалення пристрою для роторного буріння, в якому шляхом конструктивних змін збільшено можливість ефективного силового контакту струменів потоку промивочної рідини і висхідної поверхні циліндричного корпусу і за рахунок цього зменшення крутильного моменту у верхній частині бурильної колони Ця задача вирішується тим, що в пристрої для о (О 00 (О 46869 дотику окремих струменів промивочної рідини до воси цих каналів Стрілкою 11 показано напрямок струменів потоку промивочної рідини Трубчатий розсікач 9 з'єднаний верхньою частиною з переводником 2, а нижня його частина заглушена кришкою (на фіг не показана) Пристрій для роторного буріння працює таким чином Після з'єднання колону бурильних труб 1, приєднальний переводник 2, циліндричний корпус З і долото 5 спускають у свердловину і починають буріння Одночасно подають промивочну рідину, тиск якої доводять до оптимальної величини згідно вибраної технології буріння, її потік проходить через порожнину трубчатого розсікача 9 та канали 8, які спрямовують промивочну рідину у вигляді окремих струменів 11 на висхідну до напрямку оберСукупність наведених основних ознак притання колони поверхню виїмок 7 вставки 4 Це строю для роторного буріння, що заявляється, спричиняє витрати частини кінетичної енергії прозабезпечує збільшення можливості ефективного мивочної рідини на створення в області розташусилового контакту струменів потоку промивочної вання циліндричного корпусу 3 і нижньої частини рідини і корпусу гідродинамічного стабілізатора, бурильної колони крутильного моменту, направщо обертається, створюючи внизу бурильної коленого по ходу и обертання Струмені із верхніх за лони додатковий крутильний момент, який співпарозташуванням каналів 8 падають із нахилом до дає з напрямком її обертання, і за рахунок цього нормалі 10 висхідної поверхні вставки в МІСЦІ дозменшення крутильного моменту у верхній частині тику струменів промивочної рідини до оси цих каколони налів під кутом 40°, а струмені кожного із наступНа фіг 1 схематично зображено загальний них нижніх каналів збільшують цей нахил через вид пристрою для роторного буріння, на фіг 2 вплив потоку промивочної рідини, який поступає напрямок струменів потоку промивочної рідини зверху між трубчатим розсікачем 9 і вставкою 4 Пристрій для роторного буріння містить колону Робочий діапазон кута нахилу струменів 11 до бурильних труб 1, приєднальний переводник 2, нормалі 10 становить 40 - 80° Таким чином зв'язаний з циліндричним корпусом 3, в якому збільшено можливість ефективного силового конзафіксована вставка 4 і долото 5 жорстко зв'язане такту струменів потоку промивочної рідини і з корпусом 3 Внутрішня поверхня вставки 4 викоциліндричного корпусу 3 і за рахунок цього зменнана висхідною до напрямку обертання колони шення крутильного моменту у верхній частині буСпіралеподібні виїмки 6 виконані подібними багарильної колони При цьому підвищується тозаходній різьбі, причому нижня частина 7 виїмок стабільність процесу буріння, знижується розташована напроти виходу каналів 8 трубчатого вірогідність прихвата або обриву колони розсікача 9 промивочної рідини із нахилом нормалі 10 висхідної поверхні вставки під кутом 40° в МІСЦІ роторного буріння, що містить бурильну колону труб, приєднальний переводник, зв'язаний з переводником циліндричний корпус з зафіксованою в ньому вставкою, внутрішня поверхня якої виконана висхідною вздовж и оси, наприклад, у вигляді спіралі, згідно з винаходом циліндричний корпус з зафіксованою в у вигляді гідродинамічного стабілізатора, вздовж осі якого встановлено зв'язаний з переводником трубчатий розсікач промивочної рідини з нахиленими каналами, виконаними з можливістю спрямування струменів потоку під час буріння під кутом 40 - 80° до нормалі висхідної поверхні вставки в МІСЦІ дотику окремих струменів промивочної рідини, причому напрямок нахилу висхідної поверхні співпадає з направленням обертання колони при бурінні 46869 ФІГ. 1 Вид А 10 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
