Робочий орган роторного екскаватора

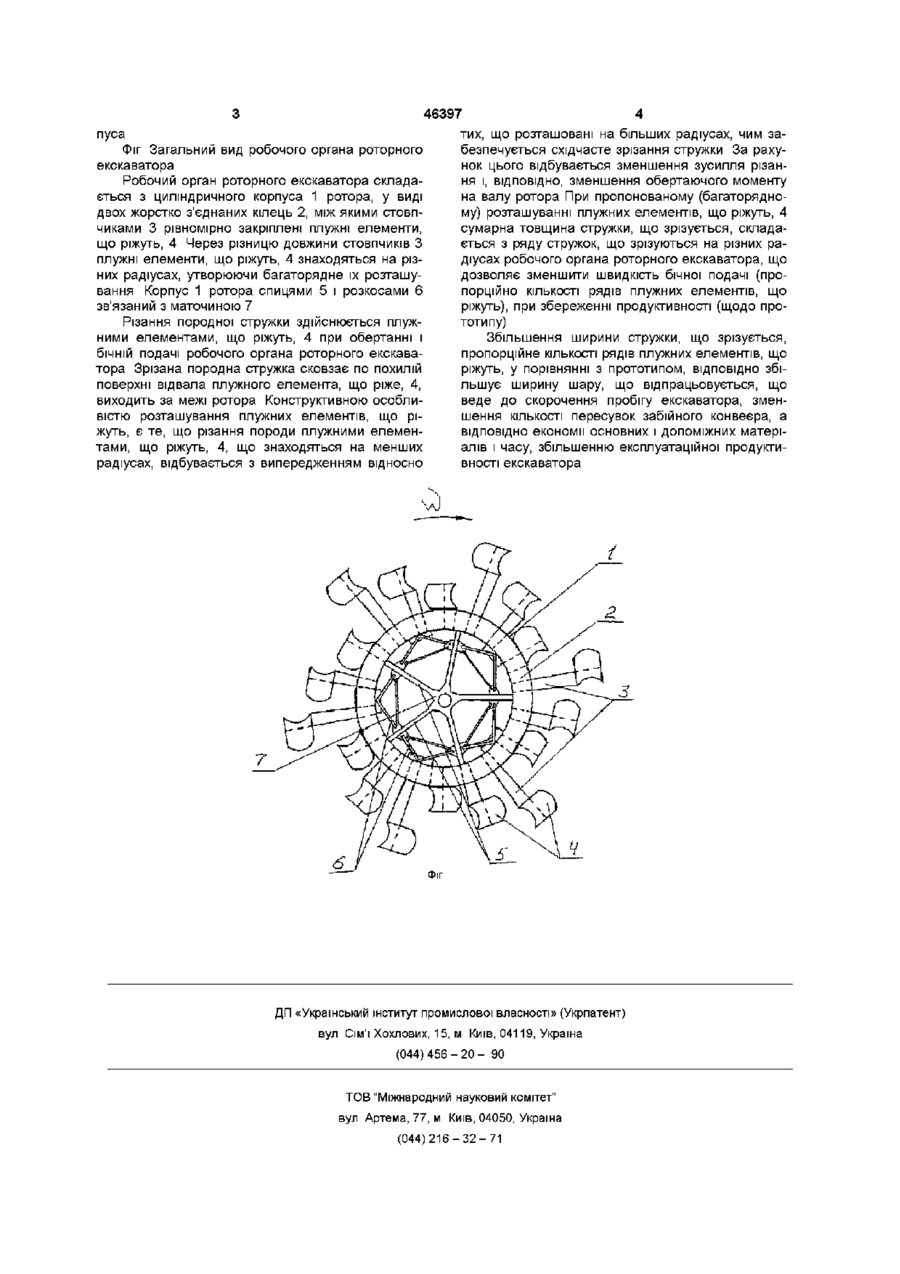

Робочий орган роторного екскаватора, що включає корпус ротора, різальні плужні елементи, який відрізняється тим, що різальні плужні елементи рівномірно закріплені по різних радіусах щодо корпуса Відомий у практиці відкритих гірничих робіт циліндричний робочий орган роторного екскаватора ковшового типу з гравітаційним розвантаженням ковшів (патент Німеччини №272118 1913 року) Недолік полягає в тому, що при використанні такого робочого органа різання порід провадиться ковшами, що розвантажуються після підйому в середньому на висоту радіуса ротора, на що витрачається до 20% потужності приводу Швидкість обертання ротора з ковшами, що є збирачами стружки, що зрізується, обмежена і визначається умовою розвантаження ковшів, що є обмежуючим фактором збільшення продуктивності Відомий також робочий орган роторного екскаватора безковшового типу (прототип), у якого замість ковшів рівномірно встановлені плужні елементи, що ріжуть Плужний елемент, що ріже, являє собою частину циліндра, утворюючі якого нахилені під кутом до осі обертання робочого органа Зняття породної стружки і и навантаження на конвеєр засновані на використанні сили ваги і принципу обвалення порід при підрізуванні знизу і відбувається при обертанні і бічній подачі ротора Стружка, що зрізується, вільно сковзає по поверхні відвала плужного елемента, що ріже Ширина породної стружки, що зрізується, постійна, товщина регулюється швидкістю бічної подачі ротора (А с №259707 "Рабочий орган роторного экскаватора") показало, що підвищення продуктивності, здійснюване за рахунок збільшення швидкості бічної подачі (товщини стружки), приводить до різкого росту зусилля різання і ВІДПОВІДНО збільшення обертаючого моменту на валу ротора Експериментальні дослідження, проведені А Н Зеленшим (А Н Зеленин, В И Баловнев, И П Керов Машины для земляных работ М , Машиностроение, 1975, с 424) показують, що геометрія елемента, що ріже, (породної стружки) дуже впливає на зусилля різання Зі збільшенням довжини горизонтальної крайки, що ріже, відбувається зменшення зусилля різання, так при довжині крайки, що ріже, L = 0,4м і глибині різання h = 0,2м необхідне зусилля Р = 11кН, коли при L = 0,8м и h = 0,1м Р = 6,5кН, тобто при різанні породних стружок з рівним по площі перетином зусилля різання на 41% нижче при різанні більш широкої стружки Недоліком такого робочого органа роторного екскаватора (прототипу) є значне зусилля різання при невеликій ширині шару, що відпрацьовується В основу винаходу поставлена задача удосконалення робочого органа роторного екскаватора, у якому шляхом зміни розташування плужних елементів, що ріжуть, забезпечується збільшення ширини стружки, що зрізується, зменшення зусилля різання, зменшення обертаючого моменту на валу ротора і за рахунок цього, зменшення енергоємності копання і збільшення ширини шару, що відпрацьовується Поставлена задача вирішується тим, що відомий робочий орган роторного екскаватора, що включає корпус ротора, плужні елементи, що ріжуть, згідно винахід плужні елементи, що ріжуть, рівномірно розташовані, різних радіусах щодо кор Дослідження робочого органа роторного екскаватора а с №259707 на моделях діаметром до 1,4м (Бугаев С П Совершенствование роторных комплексов для разработки месторождений наклонными слоями Автореферат кандидатской диссертации, ЛГИ, Санкт-Петербург, 1991, с 18) 1 со (О 46397 тих, що розташовані на більших радіусах, чим запуса безпечується східчасте зрізання стружки За рахуФіг Загальний вид робочого органа роторного нок цього відбувається зменшення зусилля різанекскаватора ня і, ВІДПОВІДНО, зменшення обертаючого моменту Робочий орган роторного екскаватора складана валу ротора При пропонованому (багаторядноється з циліндричного корпуса 1 ротора, у виді му) розташуванні плужних елементів, що ріжуть, 4 двох жорстко з'єднаних кілець 2, між якими стовпсумарна товщина стружки, що зрізується, складачиками 3 рівномірно закріплені плужні елементи, ється з ряду стружок, що зрізуються на різних ращо ріжуть, 4 Через різницю довжини стовпчиків З діусах робочого органа роторного екскаватора, що плужні елементи, що ріжуть, 4 знаходяться на різдозволяє зменшити швидкість бічної подачі (проних радіусах, утворюючи багаторядне їх розташупорційно КІЛЬКОСТІ рядів плужних елементів, що вання Корпус 1 ротора спицями 5 і розкосами 6 ріжуть), при збереженні продуктивності (щодо прозв'язаний з маточиною 7 тотипу) Різання породної стружки здійснюється плужними елементами, що ріжуть, 4 при обертанні і Збільшення ширини стружки, що зрізується, бічній подачі робочого органа роторного екскавапропорційне КІЛЬКОСТІ рядів плужних елементів, що тора Зрізана породна стружка сковзає по похилій ріжуть, у порівнянні з прототипом, ВІДПОВІДНО збіповерхні відвала плужного елемента, що ріже, 4, льшує ширину шару, що відпрацьовується, що виходить за межі ротора Конструктивною особливеде до скорочення пробігу екскаватора, зменвістю розташування плужних елементів, що рішення КІЛЬКОСТІ пересувок забійного конвеєра, а жуть, є те, що різання породи плужними елеменВІДПОВІДНО економії основних і допоміжних матерітами, що ріжуть, 4, що знаходяться на менших алів і часу, збільшенню експлуатаційної продуктирадіусах, відбувається з випередженням відносно вності екскаватора \л) 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
