Гідроагрегат живлення гідросистем

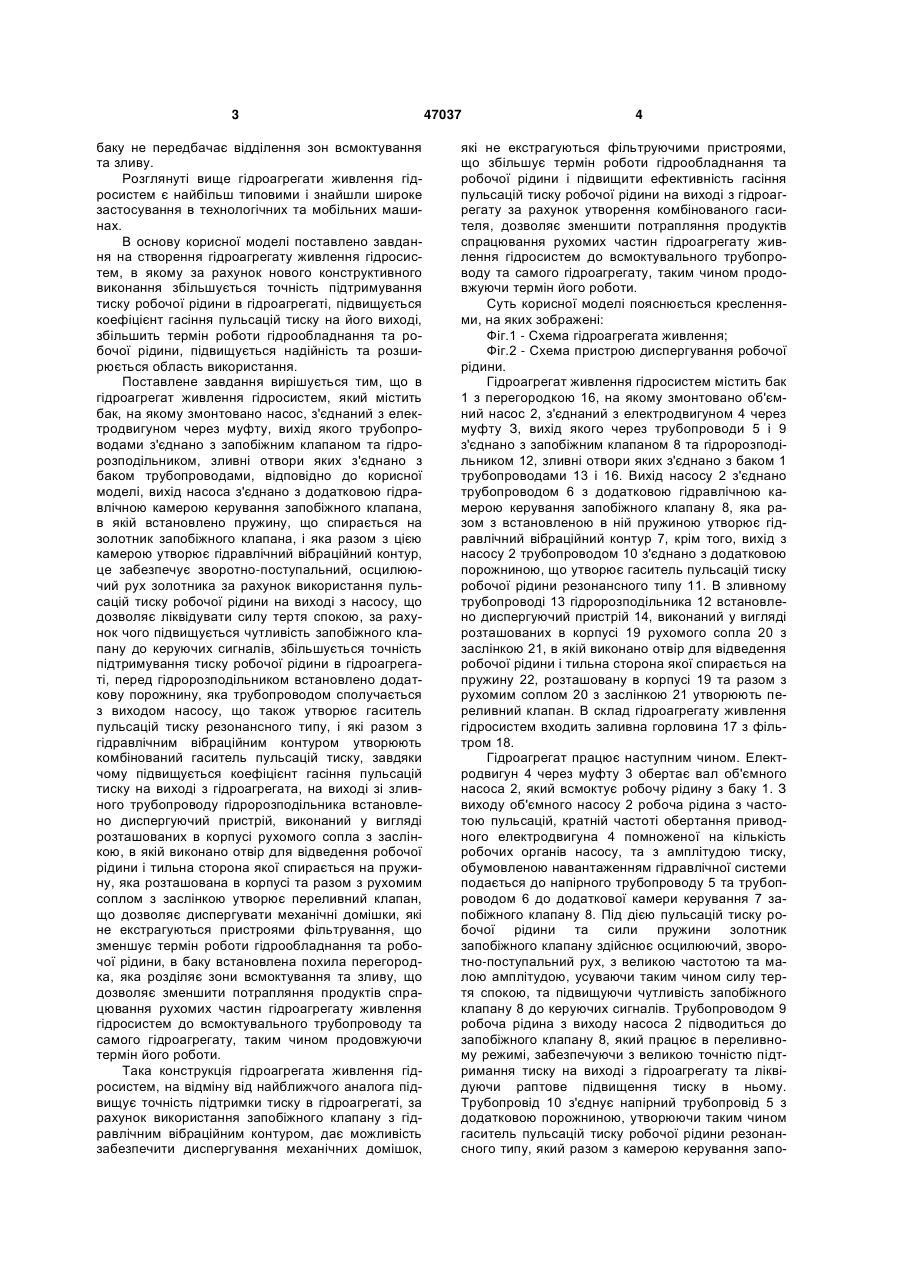

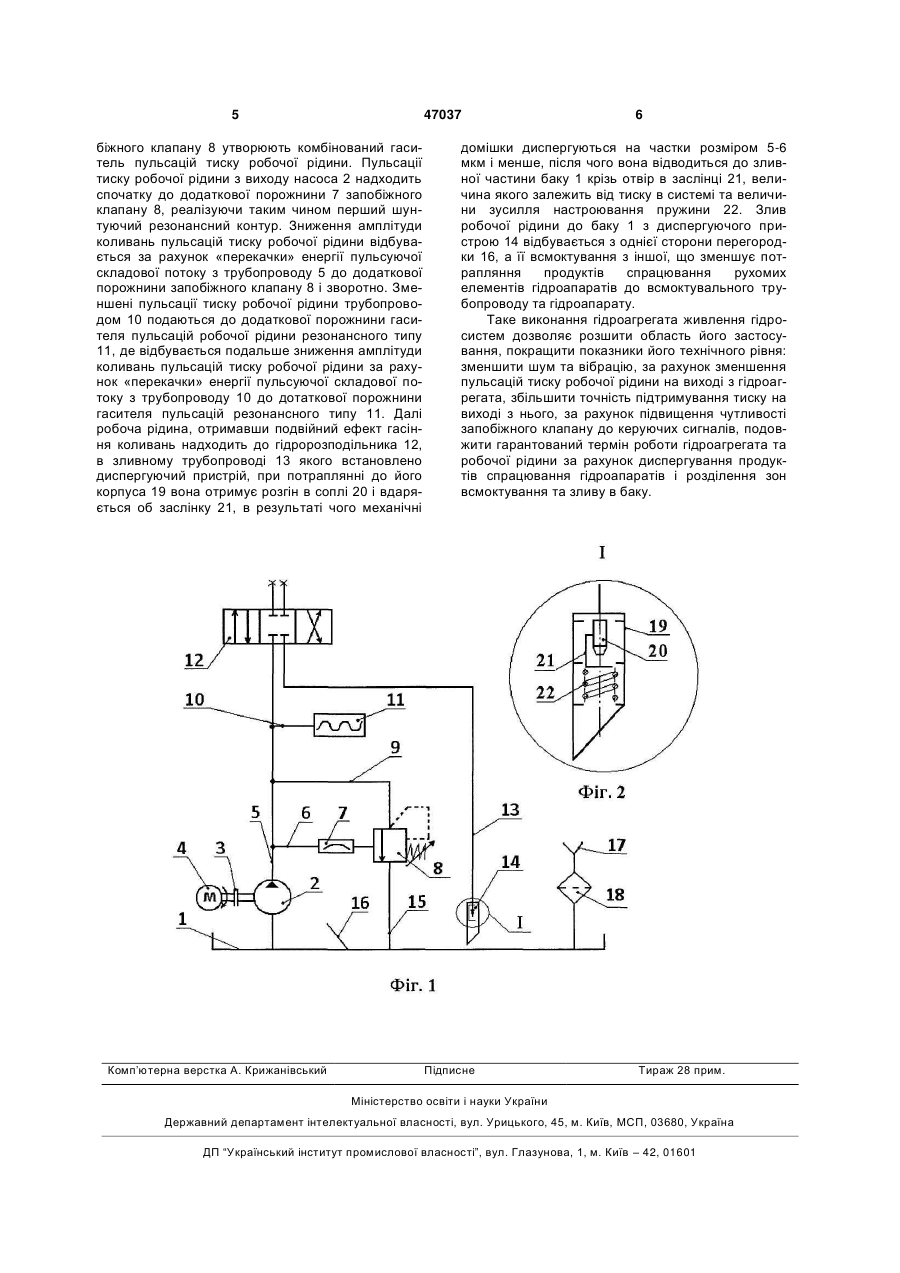

Гідроагрегат живлення гідросистеми, що містить бак, на якому змонтовано насос, з'єднаний через муфту з електродвигуном, вихід якого через трубопроводи з'єднано з запобіжним клапаном та гідророзподільником, зливні отвори яких з'єднано з баком трубопроводами, який відрізняється тим, що вихід насоса з'єднано трубопроводом з додатковою камерою керування запобіжного клапана, в 3 баку не передбачає відділення зон всмоктування та зливу. Розглянуті вище гідроагрегати живлення гідросистем є найбільш типовими і знайшли широке застосування в технологічних та мобільних машинах. В основу корисної моделі поставлено завдання на створення гідроагрегату живлення гідросистем, в якому за рахунок нового конструктивного виконання збільшується точність підтримування тиску робочої рідини в гідроагрегаті, підвищується коефіцієнт гасіння пульсацій тиску на його виході, збільшить термін роботи гідрообладнання та робочої рідини, підвищується надійність та розширюється область використання. Поставлене завдання вирішується тим, що в гідроагрегат живлення гідросистем, який містить бак, на якому змонтовано насос, з'єднаний з електродвигуном через муфту, вихід якого трубопроводами з'єднано з запобіжним клапаном та гідророзподільником, зливні отвори яких з'єднано з баком трубопроводами, відповідно до корисної моделі, вихід насоса з'єднано з додатковою гідравлічною камерою керування запобіжного клапана, в якій встановлено пружину, що спирається на золотник запобіжного клапана, і яка разом з цією камерою утворює гідравлічний вібраційний контур, це забезпечує зворотно-поступальний, осцилюючий рух золотника за рахунок використання пульсацій тиску робочої рідини на виході з насосу, що дозволяє ліквідувати силу тертя спокою, за рахунок чого підвищується чутливість запобіжного клапану до керуючих сигналів, збільшується точність підтримування тиску робочої рідини в гідроагрегаті, перед гідророзподільником встановлено додаткову порожнину, яка трубопроводом сполучається з виходом насосу, що також утворює гаситель пульсацій тиску резонансного типу, і які разом з гідравлічним вібраційним контуром утворюють комбінований гаситель пульсацій тиску, завдяки чому підвищується коефіцієнт гасіння пульсацій тиску на виході з гідроагрегата, на виході зі зливного трубопроводу гідророзподільника встановлено диспергуючий пристрій, виконаний у вигляді розташованих в корпусі рухомого сопла з заслінкою, в якій виконано отвір для відведення робочої рідини і тильна сторона якої спирається на пружину, яка розташована в корпусі та разом з рухомим соплом з заслінкою утворює переливний клапан, що дозволяє диспергувати механічні домішки, які не екстрагуються пристроями фільтрування, що зменшує термін роботи гідрообладнання та робочої рідини, в баку встановлена похила перегородка, яка розділяє зони всмоктування та зливу, що дозволяє зменшити потрапляння продуктів спрацювання рухомих частин гідроагрегату живлення гідросистем до всмоктувального трубопроводу та самого гідроагрегату, таким чином продовжуючи термін його роботи. Така конструкція гідроагрегата живлення гідросистем, на відміну від найближчого аналога підвищує точність підтримки тиску в гідроагрегаті, за рахунок використання запобіжного клапану з гідравлічним вібраційним контуром, дає можливість забезпечити диспергування механічних домішок, 47037 4 які не екстрагуються фільтруючими пристроями, що збільшує термін роботи гідрообладнання та робочої рідини і підвищити ефективність гасіння пульсацій тиску робочої рідини на виході з гідроагрегату за рахунок утворення комбінованого гасителя, дозволяє зменшити потрапляння продуктів спрацювання рухомих частин гідроагрегату живлення гідросистем до всмоктувального трубопроводу та самого гідроагрегату, таким чином продовжуючи термін його роботи. Суть корисної моделі пояснюється кресленнями, на яких зображені: Фіг.1 - Схема гідроагрегата живлення; Фіг.2 - Схема пристрою диспергування робочої рідини. Гідроагрегат живлення гідросистем містить бак 1 з перегородкою 16, на якому змонтовано об'ємний насос 2, з'єднаний з електродвигуном 4 через муфту З, вихід якого через трубопроводи 5 і 9 з'єднано з запобіжним клапаном 8 та гідророзподільником 12, зливні отвори яких з'єднано з баком 1 трубопроводами 13 і 16. Вихід насосу 2 з'єднано трубопроводом 6 з додатковою гідравлічною камерою керування запобіжного клапану 8, яка разом з встановленою в ній пружиною утворює гідравлічний вібраційний контур 7, крім того, вихід з насосу 2 трубопроводом 10 з'єднано з додатковою порожниною, що утворює гаситель пульсацій тиску робочої рідини резонансного типу 11. В зливному трубопроводі 13 гідророзподільника 12 встановлено диспергуючий пристрій 14, виконаний у вигляді розташованих в корпусі 19 рухомого сопла 20 з заслінкою 21, в якій виконано отвір для відведення робочої рідини і тильна сторона якої спирається на пружину 22, розташовану в корпусі 19 та разом з рухомим соплом 20 з заслінкою 21 утворюють переливний клапан. В склад гідроагрегату живлення гідросистем входить заливна горловина 17 з фільтром 18. Гідроагрегат працює наступним чином. Електродвигун 4 через муфту 3 обертає вал об'ємного насоса 2, який всмоктує робочу рідину з баку 1. З виходу об'ємного насосу 2 робоча рідина з частотою пульсацій, кратній частоті обертання приводного електродвигуна 4 помноженої на кількість робочих органів насосу, та з амплітудою тиску, обумовленою навантаженням гідравлічної системи подається до напірного трубопроводу 5 та трубопроводом 6 до додаткової камери керування 7 запобіжного клапану 8. Під дією пульсацій тиску робочої рідини та сили пружини золотник запобіжного клапану здійснює осцилюючий, зворотно-поступальний рух, з великою частотою та малою амплітудою, усуваючи таким чином силу тертя спокою, та підвищуючи чутливість запобіжного клапану 8 до керуючих сигналів. Трубопроводом 9 робоча рідина з виходу насоса 2 підводиться до запобіжного клапану 8, який працює в переливному режимі, забезпечуючи з великою точністю підтримання тиску на виході з гідроагрегату та ліквідуючи раптове підвищення тиску в ньому. Трубопровід 10 з'єднує напірний трубопровід 5 з додатковою порожниною, утворюючи таким чином гаситель пульсацій тиску робочої рідини резонансного типу, який разом з камерою керування запо 5 47037 біжного клапану 8 утворюють комбінований гаситель пульсацій тиску робочої рідини. Пульсації тиску робочої рідини з виходу насоса 2 надходить спочатку до додаткової порожнини 7 запобіжного клапану 8, реалізуючи таким чином перший шунтуючий резонансний контур. Зниження амплітуди коливань пульсацій тиску робочої рідини відбувається за рахунок «перекачки» енергії пульсуючої складової потоку з трубопроводу 5 до додаткової порожнини запобіжного клапану 8 і зворотно. Зменшені пульсації тиску робочої рідини трубопроводом 10 подаються до додаткової порожнини гасителя пульсацій робочої рідини резонансного типу 11, де відбувається подальше зниження амплітуди коливань пульсацій тиску робочої рідини за рахунок «перекачки» енергії пульсуючої складової потоку з трубопроводу 10 до дотаткової порожнини гасителя пульсацій резонансного типу 11. Далі робоча рідина, отримавши подвійний ефект гасіння коливань надходить до гідророзподільника 12, в зливному трубопроводі 13 якого встановлено диспергуючий пристрій, при потраплянні до його корпуса 19 вона отримує розгін в соплі 20 і вдаряється об заслінку 21, в результаті чого механічні Комп’ютерна верстка А. Крижанівський 6 домішки диспергуються на частки розміром 5-6 мкм і менше, після чого вона відводиться до зливної частини баку 1 крізь отвір в заслінці 21, величина якого залежить від тиску в системі та величини зусилля настроювання пружини 22. Злив робочої рідини до баку 1 з диспергуючого пристрою 14 відбувається з однієї сторони перегородки 16, а її всмоктування з іншої, що зменшує потрапляння продуктів спрацювання рухомих елементів гідроапаратів до всмоктувального трубопроводу та гідроапарату. Таке виконання гідроагрегата живлення гідросистем дозволяє розшити область його застосування, покращити показники його технічного рівня: зменшити шум та вібрацію, за рахунок зменшення пульсацій тиску робочої рідини на виході з гідроагрегата, збільшити точність підтримування тиску на виході з нього, за рахунок підвищення чутливості запобіжного клапану до керуючих сигналів, подовжити гарантований термін роботи гідроагрегата та робочої рідини за рахунок диспергування продуктів спрацювання гідроапаратів і розділення зон всмоктування та зливу в баку. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
