Біоценометр-фотоеклектор

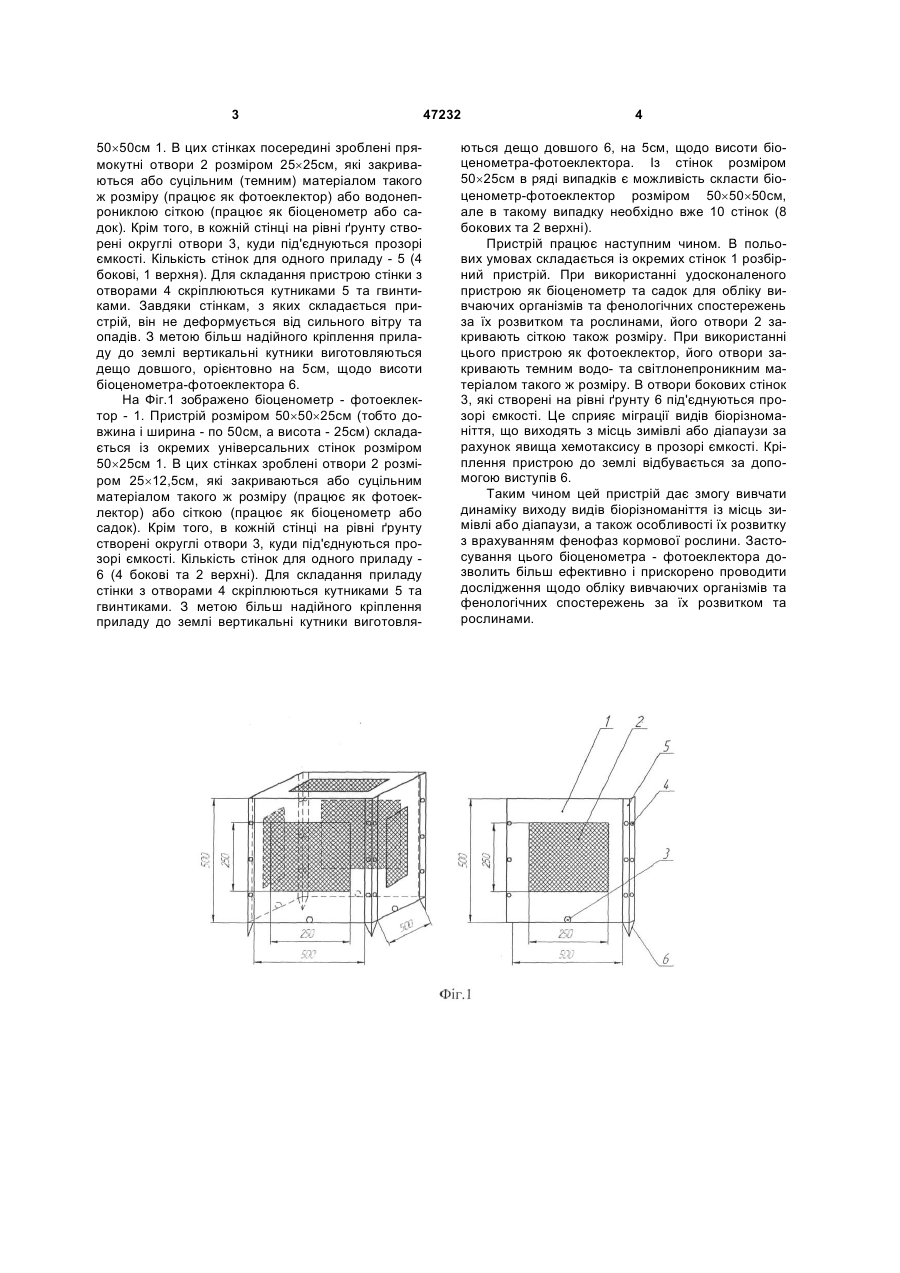

Біоценометр-фотоеклектор, який обтягнутий сіткою, при використанні як садок та окремо фотоеклектор, що містить нерозбірний затемнений каркас, який відрізняється тим, що уніфікований 3 50´50см 1. В цих стінках посередині зроблені прямокутні отвори 2 розміром 25´25см, які закриваються або суцільним (темним) матеріалом такого ж розміру (працює як фотоеклектор) або водонепрониклою сіткою (працює як біоценометр або садок). Крім того, в кожній стінці на рівні ґрунту створені округлі отвори 3, куди під'єднуються прозорі ємкості. Кількість стінок для одного приладу - 5 (4 бокові, 1 верхня). Для складання пристрою стінки з отворами 4 скріплюються кутниками 5 та гвинтиками. Завдяки стінкам, з яких складається пристрій, він не деформується від сильного вітру та опадів. З метою більш надійного кріплення приладу до землі вертикальні кутники виготовляються дещо довшого, орієнтовно на 5см, щодо висоти біоценометра-фотоеклектора 6. На Фіг.1 зображено біоценометр - фотоеклектор - 1. Пристрій розміром 50´50´25см (тобто довжина і ширина - по 50см, а висота - 25см) складається із окремих універсальних стінок розміром 50´25см 1. В цих стінках зроблені отвори 2 розміром 25´12,5см, які закриваються або суцільним матеріалом такого ж розміру (працює як фотоеклектор) або сіткою (працює як біоценометр або садок). Крім того, в кожній стінці на рівні ґрунту створені округлі отвори 3, куди під'єднуються прозорі ємкості. Кількість стінок для одного приладу 6 (4 бокові та 2 верхні). Для складання приладу стінки з отворами 4 скріплюються кутниками 5 та гвинтиками. З метою більш надійного кріплення приладу до землі вертикальні кутники виготовля 47232 4 ються дещо довшого 6, на 5см, щодо висоти біоценометра-фотоеклектора. Із стінок розміром 50´25см в ряді випадків є можливість скласти біоценометр-фотоеклектор розміром 50´50´50см, але в такому випадку необхідно вже 10 стінок (8 бокових та 2 верхні). Пристрій працює наступним чином. В польових умовах складається із окремих стінок 1 розбірний пристрій. При використанні удосконаленого пристрою як біоценометр та садок для обліку вивчаючих організмів та фенологічних спостережень за їх розвитком та рослинами, його отвори 2 закривають сіткою також розміру. При використанні цього пристрою як фотоеклектор, його отвори закривають темним водо- та світлонепроникним матеріалом такого ж розміру. В отвори бокових стінок 3, які створені на рівні ґрунту 6 під'єднуються прозорі ємкості. Це сприяє міграції видів біорізноманіття, що виходять з місць зимівлі або діапаузи за рахунок явища хемотаксису в прозорі ємкості. Кріплення пристрою до землі відбувається за допомогою виступів 6. Таким чином цей пристрій дає змогу вивчати динаміку виходу видів біорізноманіття із місць зимівлі або діапаузи, а також особливості їх розвитку з врахуванням фенофаз кормової рослини. Застосування цього біоценометра - фотоеклектора дозволить більш ефективно і прискорено проводити дослідження щодо обліку вивчаючих організмів та фенологічних спостережень за їх розвитком та рослинами. 5 Комп’ютерна верстка М. Ломалова 47232 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
