Обладнання для зведення рослинності та бур`янів

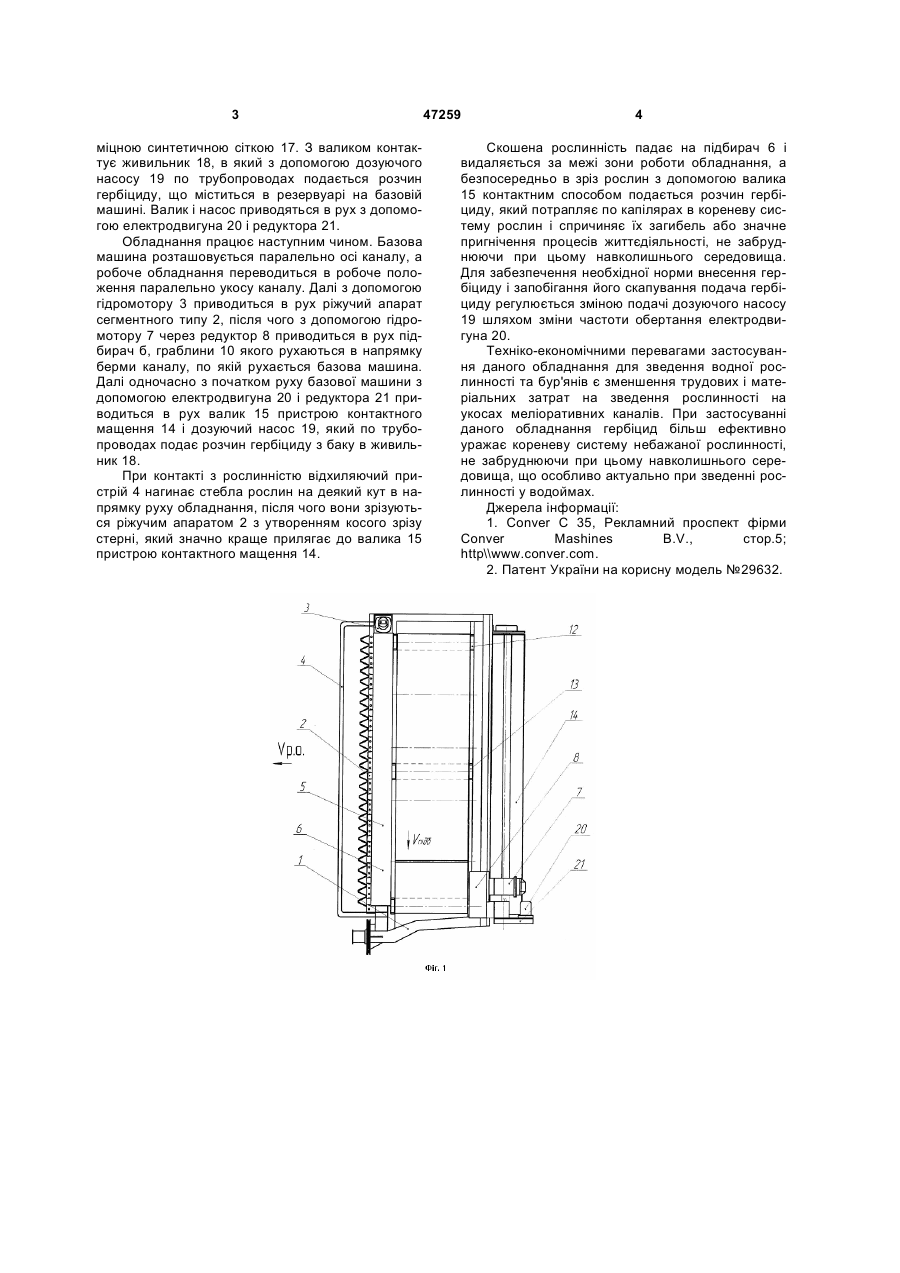

Обладнання для зведення рослинності та бур'янів, яке включає базову машину, ріжучий апарат сегментного типу, підбирач конвеєрного типу, раму та пристрій контактного мащення, зв'язаний з дозуючим насосом і резервуаром з розчином гербіциду, яке відрізняється тим, що на рамі перед ріжучим апаратом встановлено відхиляючий пристрій. (19) (21) u200907517 (22) 17.07.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) КРАВЕЦЬ СВЯТОСЛАВ ВОЛОДИМИРОВИЧ, НІКІТІН ВАЛЕРІЙ ГЕОРГІЙОВИЧ, БУНДЗА ОЛЕГ ЗІНОВІЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 міцною синтетичною сіткою 17. З валиком контактує живильник 18, в який з допомогою дозуючого насосу 19 по трубопроводах подається розчин гербіциду, що міститься в резервуарі на базовій машині. Валик і насос приводяться в рух з допомогою електродвигуна 20 і редуктора 21. Обладнання працює наступним чином. Базова машина розташовується паралельно осі каналу, а робоче обладнання переводиться в робоче положення паралельно укосу каналу. Далі з допомогою гідромотору 3 приводиться в рух ріжучий апарат сегментного типу 2, після чого з допомогою гідромотору 7 через редуктор 8 приводиться в рух підбирач б, граблини 10 якого рухаються в напрямку берми каналу, по якій рухається базова машина. Далі одночасно з початком руху базової машини з допомогою електродвигуна 20 і редуктора 21 приводиться в рух валик 15 пристрою контактного мащення 14 і дозуючий насос 19, який по трубопроводах подає розчин гербіциду з баку в живильник 18. При контакті з рослинністю відхиляючий пристрій 4 нагинає стебла рослин на деякий кут в напрямку руху обладнання, після чого вони зрізуються ріжучим апаратом 2 з утворенням косого зрізу стерні, який значно краще прилягає до валика 15 пристрою контактного мащення 14. 47259 4 Скошена рослинність падає на підбирач 6 і видаляється за межі зони роботи обладнання, а безпосередньо в зріз рослин з допомогою валика 15 контактним способом подається розчин гербіциду, який потрапляє по капілярах в кореневу систему рослин і спричиняє їх загибель або значне пригнічення процесів життєдіяльності, не забруднюючи при цьому навколишнього середовища. Для забезпечення необхідної норми внесення гербіциду і запобігання його скапування подача гербіциду регулюється зміною подачі дозуючого насосу 19 шляхом зміни частоти обертання електродвигуна 20. Техніко-економічними перевагами застосування даного обладнання для зведення водної рослинності та бур'янів є зменшення трудових і матеріальних затрат на зведення рослинності на укосах меліоративних каналів. При застосуванні даного обладнання гербіцид більш ефективно уражає кореневу систему небажаної рослинності, не забруднюючи при цьому навколишнього середовища, що особливо актуально при зведенні рослинності у водоймах. Джерела інформації: 1. Conver С 35, Рекламний проспект фірми Conver Mashines B.V., стор.5; http\\www.conver.com. 2. Патент України на корисну модель №29632. 5 Комп’ютерна верстка І.Скворцова 47259 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
