Спосіб приготування водостійкого гіпсовмісного в’яжучого

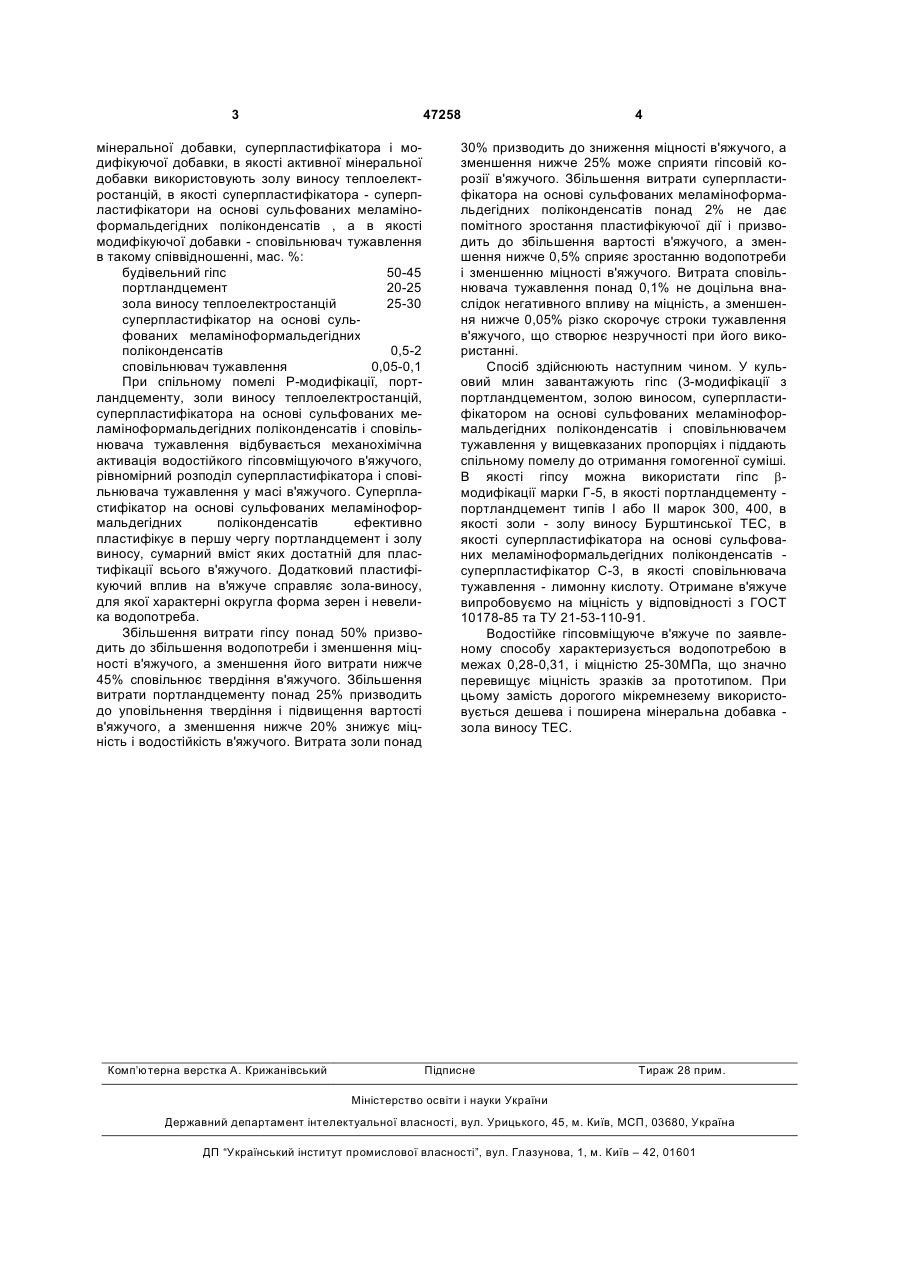

Спосіб приготування водостійкого гіпсовмісного в'яжучого, що включає спільний помел гіпсу b модифікації, портландцементу, активної мінеральної добавки, суперпластифікатора і модифікуючої добавки, який відрізняється тим, що як активну мінеральну добавку використовують золу виносу теплоелектростанцій, як суперпластифікатор 3 47258 мінеральної добавки, суперпластифікатора і модифікуючої добавки, в якості активної мінеральної добавки використовують золу виносу теплоелектростанцій, в якості суперпластифікатора - суперпластифікатори на основі сульфованих меламіноформальдегідних поліконденсатів , а в якості модифікуючої добавки - сповільнювач тужавлення в такому співвідношенні, мас. %: будівельний гіпс 50-45 портландцемент 20-25 зола виносу теплоелектростанцій 25-30 суперпластифікатор на основі сульфованих меламіноформальдегідних поліконденсатів 0,5-2 сповільнювач тужавлення 0,05-0,1 При спільному помелі Р-модифікації, портландцементу, золи виносу теплоелектростанцій, суперпластифікатора на основі сульфованих меламіноформальдегідних поліконденсатів і сповільнювача тужавлення відбувається механохімічна активація водостійкого гіпсовміщуючого в'яжучого, рівномірний розподіл суперпластифікатора і сповільнювача тужавлення у масі в'яжучого. Суперпластифікатор на основі сульфованих меламіноформальдегідних поліконденсатів ефективно пластифікує в першу чергу портландцемент і золу виносу, сумарний вміст яких достатній для пластифікації всього в'яжучого. Додатковий пластифікуючий вплив на в'яжуче справляє зола-виносу, для якої характерні округла форма зерен і невелика водопотреба. Збільшення витрати гіпсу понад 50% призводить до збільшення водопотреби і зменшення міцності в'яжучого, а зменшення його витрати нижче 45% сповільнює твердіння в'яжучого. Збільшення витрати портландцементу понад 25% призводить до уповільнення твердіння і підвищення вартості в'яжучого, а зменшення нижче 20% знижує міцність і водостійкість в'яжучого. Витрата золи понад Комп’ютерна верстка А. Крижанівський 4 30% призводить до зниження міцності в'яжучого, а зменшення нижче 25% може сприяти гіпсовій корозії в'яжучого. Збільшення витрати суперпластифікатора на основі сульфованих меламіноформальдегідних поліконденсатів понад 2% не дає помітного зростання пластифікуючої дії і призводить до збільшення вартості в'яжучого, а зменшення нижче 0,5% сприяє зростанню водопотреби і зменшенню міцності в'яжучого. Витрата сповільнювача тужавлення понад 0,1% не доцільна внаслідок негативного впливу на міцність, а зменшення нижче 0,05% різко скорочує строки тужавлення в'яжучого, що створює незручності при його використанні. Спосіб здійснюють наступним чином. У кульовий млин завантажують гіпс (3-модифікації з портландцементом, золою виносом, суперпластифікатором на основі сульфованих меламіноформальдегідних поліконденсатів і сповільнювачем тужавлення у вищевказаних пропорціях і піддають спільному помелу до отримання гомогенної суміші. В якості гіпсу можна використати гіпс bмодифікації марки Г-5, в якості портландцементу портландцемент типів І або II марок 300, 400, в якості золи - золу виносу Бурштинської ТЕС, в якості суперпластифікатора на основі сульфованих меламіноформальдегідних поліконденсатів суперпластифікатор С-3, в якості сповільнювача тужавлення - лимонну кислоту. Отримане в'яжуче випробовуємо на міцність у відповідності з ГОСТ 10178-85 та ТУ 21-53-110-91. Водостійке гіпсовміщуюче в'яжуче по заявленому способу характеризується водопотребою в межах 0,28-0,31, і міцністю 25-30МПа, що значно перевищує міцність зразків за прототипом. При цьому замість дорогого мікремнезему використовується дешева і поширена мінеральна добавка зола виносу ТЕС. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
