Спосіб визначення витрати середовища у трубопроводі

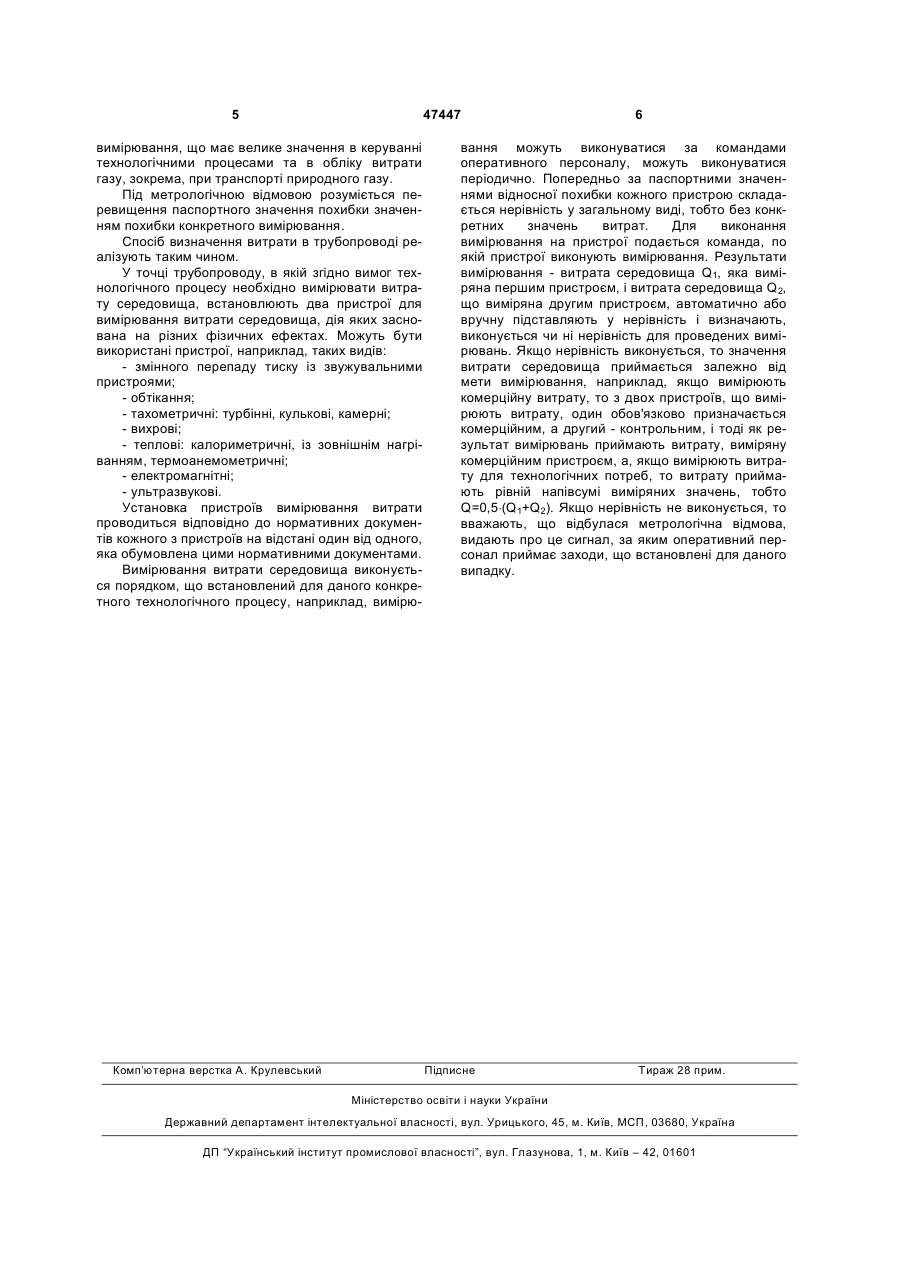

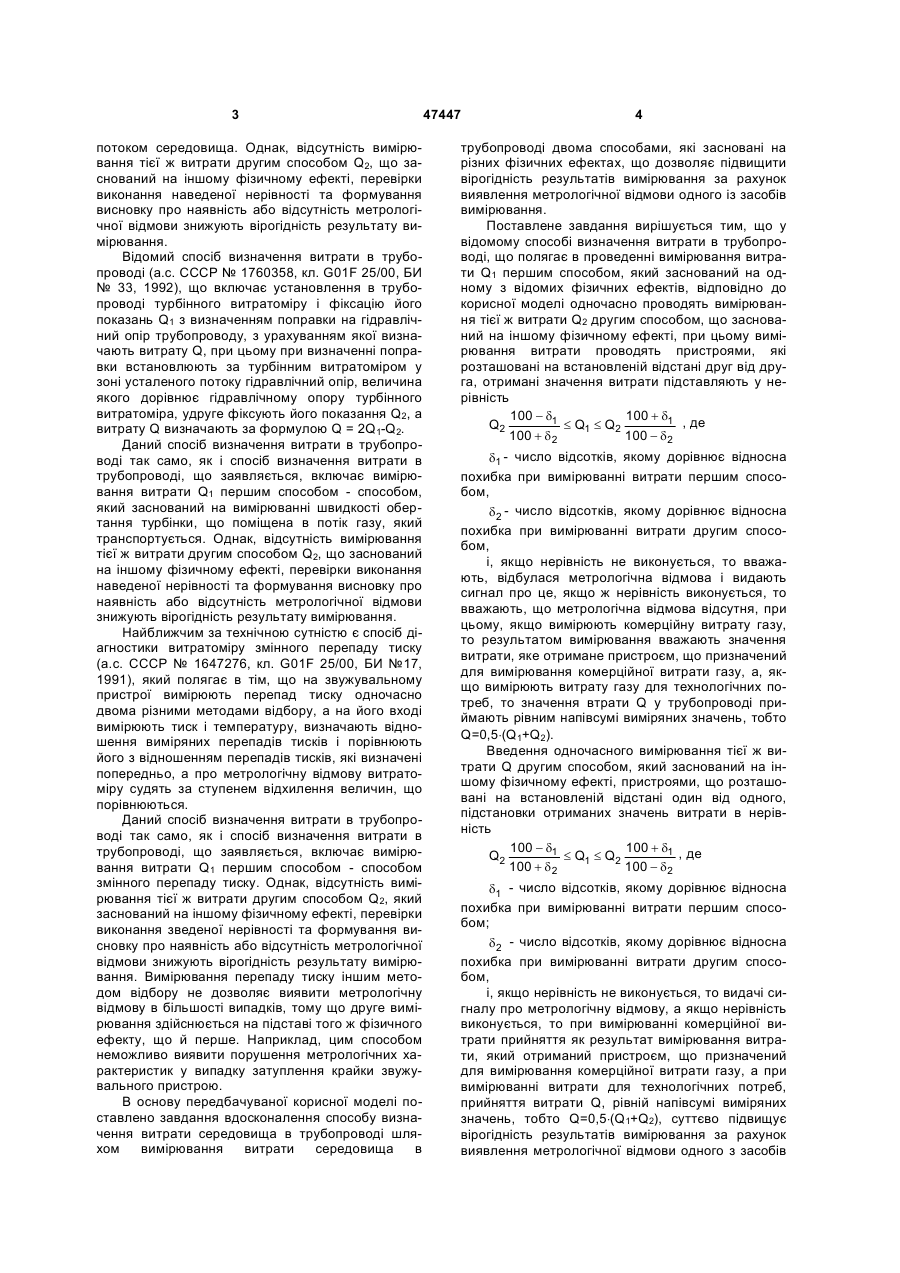

Спосіб визначення витрати середовища у трубопроводі, який полягає в проведенні вимірювання витрати Q1 першим способом, що заснований на одному з відомих фізичних явищ, який відрізняється тим, що одночасно проводять вимірювання тієї ж витрати Q2 другим способом, який заснований на іншому фізичному явищі, при цьому вимірювання витрати проводять пристроями, що розташовані на встановленій відстані один 3 потоком середовища. Однак, відсутність вимірювання тієї ж витрати другим способом Q2, що заснований на іншому фізичному ефекті, перевірки виконання наведеної нерівності та формування висновку про наявність або відсутність метрологічної відмови знижують вірогідність результату вимірювання. Відомий спосіб визначення витрати в трубопроводі (а.с. СССР № 1760358, кл. G01F 25/00, БИ № 33, 1992), що включає установлення в трубопроводі турбінного витратоміру і фіксацію його показань Q1 з визначенням поправки на гідравлічний опір трубопроводу, з урахуванням якої визначають витрату Q, при цьому при визначенні поправки встановлюють за турбінним витратоміром у зоні усталеного потоку гідравлічний опір, величина якого дорівнює гідравлічному опору турбінного витратоміра, удруге фіксують його показання Q2, а витрату Q визначають за формулою Q = 2Q1-Q2. Даний спосіб визначення витрати в трубопроводі так само, як і спосіб визначення витрати в трубопроводі, що заявляється, включає вимірювання витрати Q1 першим способом - способом, який заснований на вимірюванні швидкості обертання турбінки, що поміщена в потік газу, який транспортується. Однак, відсутність вимірювання тієї ж витрати другим способом Q2, що заснований на іншому фізичному ефекті, перевірки виконання наведеної нерівності та формування висновку про наявність або відсутність метрологічної відмови знижують вірогідність результату вимірювання. Найближчим за технічною сутністю є спосіб діагностики витратоміру змінного перепаду тиску (а.с. СССР № 1647276, кл. G01F 25/00, БИ №17, 1991), який полягає в тім, що на звужувальному пристрої вимірюють перепад тиску одночасно двома різними методами відбору, а на його вході вимірюють тиск і температуру, визначають відношення виміряних перепадів тисків і порівнюють його з відношенням перепадів тисків, які визначені попередньо, а про метрологічну відмову витратоміру судять за ступенем відхилення величин, що порівнюються. Даний спосіб визначення витрати в трубопроводі так само, як і спосіб визначення витрати в трубопроводі, що заявляється, включає вимірювання витрати Q1 першим способом - способом змінного перепаду тиску. Однак, відсутність вимірювання тієї ж витрати другим способом Q2, який заснований на іншому фізичному ефекті, перевірки виконання зведеної нерівності та формування висновку про наявність або відсутність метрологічної відмови знижують вірогідність результату вимірювання. Вимірювання перепаду тиску іншим методом відбору не дозволяє виявити метрологічну відмову в більшості випадків, тому що друге вимірювання здійснюється на підставі того ж фізичного ефекту, що й перше. Наприклад, цим способом неможливо виявити порушення метрологічних характеристик у випадку затуплення крайки звужувального пристрою. В основу передбачуваної корисної моделі поставлено завдання вдосконалення способу визначення витрати середовища в трубопроводі шляхом вимірювання витрати середовища в 47447 4 трубопроводі двома способами, які засновані на різних фізичних ефектах, що дозволяє підвищити вірогідність результатів вимірювання за рахунок виявлення метрологічної відмови одного із засобів вимірювання. Поставлене завдання вирішується тим, що у відомому способі визначення витрати в трубопроводі, що полягає в проведенні вимірювання витрати Q1 першим способом, який заснований на одному з відомих фізичних ефектів, відповідно до корисної моделі одночасно проводять вимірювання тієї ж витрати Q2 другим способом, що заснований на іншому фізичному ефекті, при цьому вимірювання витрати проводять пристроями, які розташовані на встановленій відстані друг від друга, отримані значення витрати підставляють у нерівність 100 - d1 100 + d1 , де £ Q1 £ Q2 Q2 100 + d 2 100 - d2 d1 - число відсотків, якому дорівнює відносна похибка при вимірюванні витрати першим способом, d2 - число відсотків, якому дорівнює відносна похибка при вимірюванні витрати другим способом, і, якщо нерівність не виконується, то вважають, відбулася метрологічна відмова і видають сигнал про це, якщо ж нерівність виконується, то вважають, що метрологічна відмова відсутня, при цьому, якщо вимірюють комерційну витрату газу, то результатом вимірювання вважають значення витрати, яке отримане пристроєм, що призначений для вимірювання комерційної витрати газу, а, якщо вимірюють витрату газу для технологічних потреб, то значення втрати Q у трубопроводі приймають рівним напівсумі виміряних значень, тобто Q=0,5×(Q1+Q2). Введення одночасного вимірювання тієї ж витрати Q другим способом, який заснований на іншому фізичному ефекті, пристроями, що розташовані на встановленій відстані один від одного, підстановки отриманих значень витрати в нерівність 100 - d1 100 + d1 , де £ Q1 £ Q2 Q2 100 + d 2 100 - d2 d1 - число відсотків, якому дорівнює відносна похибка при вимірюванні витрати першим способом; d2 - число відсотків, якому дорівнює відносна похибка при вимірюванні витрати другим способом, і, якщо нерівність не виконується, то видачі сигналу про метрологічну відмову, а якщо нерівність виконується, то при вимірюванні комерційної витрати прийняття як результат вимірювання витрати, який отриманий пристроєм, що призначений для вимірювання комерційної витрати газу, а при вимірюванні витрати для технологічних потреб, прийняття витрати Q, рівній напівсумі виміряних значень, тобто Q=0,5×(Q1+Q2), суттєво підвищує вірогідність результатів вимірювання за рахунок виявлення метрологічної відмови одного з засобів 5 47447 вимірювання, що має велике значення в керуванні технологічними процесами та в обліку витрати газу, зокрема, при транспорті природного газу. Під метрологічною відмовою розуміється перевищення паспортного значення похибки значенням похибки конкретного вимірювання. Спосіб визначення витрати в трубопроводі реалізують таким чином. У точці трубопроводу, в якій згідно вимог технологічного процесу необхідно вимірювати витрату середовища, встановлюють два пристрої для вимірювання витрати середовища, дія яких заснована на різних фізичних ефектах. Можуть бути використані пристрої, наприклад, таких видів: - змінного перепаду тиску із звужувальними пристроями; - обтікання; - тахометричні: турбінні, кулькові, камерні; - вихрові; - теплові: калориметричні, із зовнішнім нагріванням, термоанемометричні; - електромагнітні; - ультразвукові. Установка пристроїв вимірювання витрати проводиться відповідно до нормативних документів кожного з пристроїв на відстані один від одного, яка обумовлена цими нормативними документами. Вимірювання витрати середовища виконується порядком, що встановлений для даного конкретного технологічного процесу, наприклад, вимірю Комп’ютерна верстка А. Крулевський 6 вання можуть виконуватися за командами оперативного персоналу, можуть виконуватися періодично. Попередньо за паспортними значеннями відносної похибки кожного пристрою складається нерівність у загальному виді, тобто без конкретних значень витрат. Для виконання вимірювання на пристрої подається команда, по якій пристрої виконують вимірювання. Результати вимірювання - витрата середовища Q1, яка виміряна першим пристроєм, і витрата середовища Q2, що виміряна другим пристроєм, автоматично або вручну підставляють у нерівність і визначають, виконується чи ні нерівність для проведених вимірювань. Якщо нерівність виконується, то значення витрати середовища приймається залежно від мети вимірювання, наприклад, якщо вимірюють комерційну витрату, то з двох пристроїв, що вимірюють витрату, один обов'язково призначається комерційним, а другий - контрольним, і тоді як результат вимірювань приймають витрату, виміряну комерційним пристроєм, а, якщо вимірюють витрату для технологічних потреб, то витрату приймають рівній напівсумі виміряних значень, тобто Q=0,5×(Q1+Q2). Якщо нерівність не виконується, то вважають, що відбулася метрологічна відмова, видають про це сигнал, за яким оперативний персонал приймає заходи, що встановлені для даного випадку. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
