Спосіб визначення витрати газоповітряного середовища

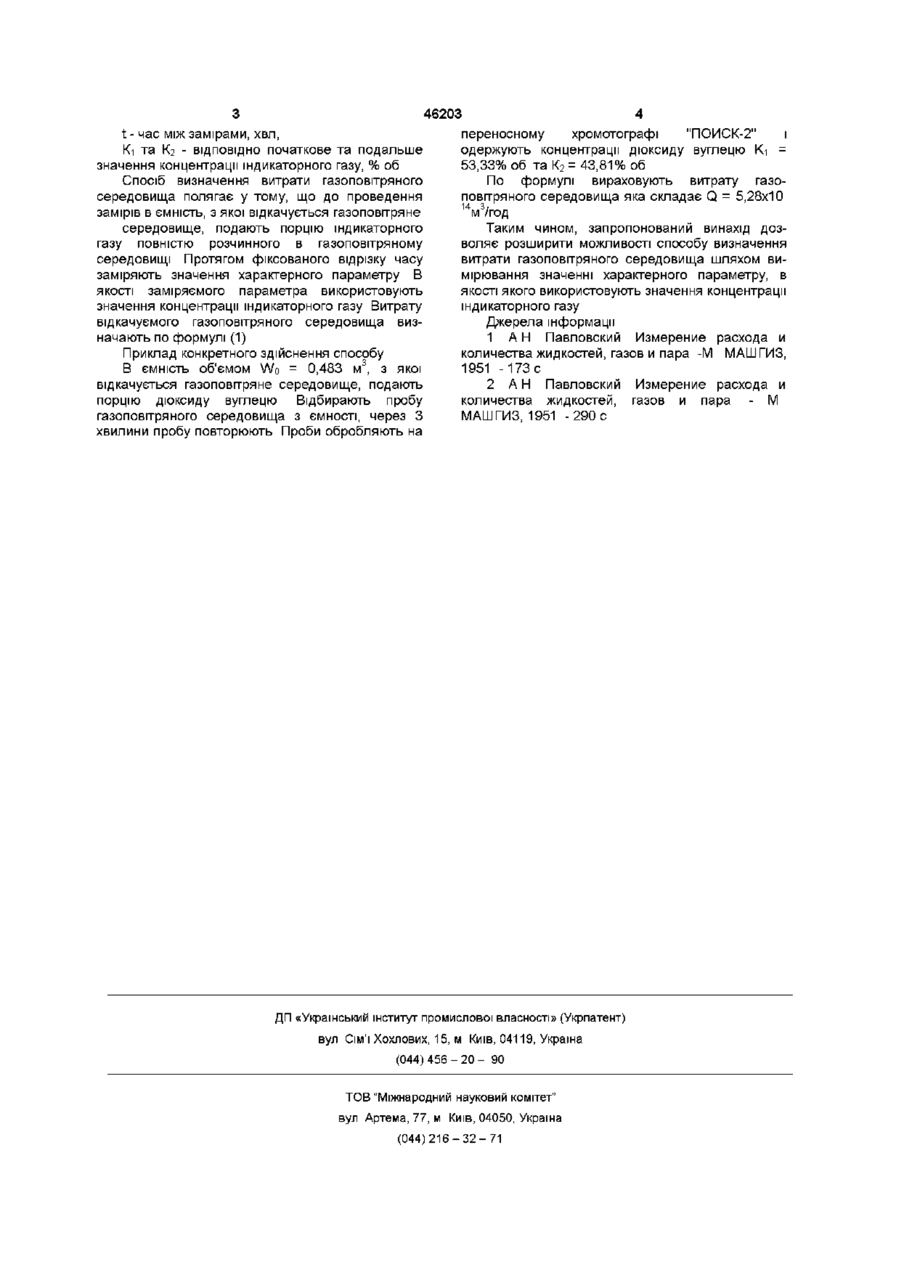

Спосіб визначення витрати газоповітряного середовища, що відкачується із ємності, за яким протягом фіксованого відрізку часу заміряють значення характерного параметра, який відрізняється тим, що перед проведенням замірів Винахід відноситься до вимірювальної техніки, зокрема, до способу визначення витрати газоповітряного середовища Відомий спосіб вимірювання витрати газів та пари [1] полягає утому, що при протіканні газів та пари через звужений переріз трубопровода відбувається збільшення швидкості руху потоку внаслідок перетворення потенційної енергії потоку в швидкісну енергію В зв'язку з цим тиск в звуженому перерізі трубопровода буде менше тиску до звуження Різниця ТИСКІВ перед звуженням та в МІСЦІ звуження використовується для вимірювання витрати, величина якої може бути визначена розрахунковим шляхом, при допомозі рівняння енергії Недоліком такого способу є те, що при вимірюванні витрати по перепаду тиску повинна бути точно відома густина протікаючої речовини, крім того, необхідно знати з достатньою ступінню наближення в'язкість протікаючої речовини Гази не повинні утримувати в собі великих капель вологи, а пар повинен бути перегрітим Ці недоліки частково усунені в другому відомому способі вимірювання витрати по середній швидкості потоку [2] Об'ємна витрата по середній швидкості визначається якщо ВІДОМІ площа поперечного перерізу та середня швидкість потоку Знаючи в ємність подають порцію індикаторного газу, повністю розчинного у газоповітряному середовищі, значення концентрації якого використовують як замірюваний параметр, а витрати відкачуваного газоповітряного середовища визначають за формулою Q= ^ де Q - витрата газоповітряного середовища, м 3 / год, Wo - об'єм ємності, м , t - час між замірами, хв, Кі та Кг - ВІДПОВІДНО початкове та подальше значення концентрації індикаторного газу, % об середню швидкість потоку ш в м/с, площу перерізу F в м2, знаходять витрату Q в м/с із співвідношення Q = coxF Для вимірювання середньої швидкості повітряних потоків застосовуються анемометри та СО трубки швидкісного напору Цей спосіб прийнято за прототип Основним недоліком означеного способу є те, що анемометром не рекомендується вимірювати (О запилене повітря, а також повітря в якому є пара яких-небудь агресивних речовин Задача винаходу - розширення технічних можливостей способу Означена задача досягається тим, що перед проведенням замірів в ємність подають порцію індикаторного газу повністю розчинного в газоповітряному середовищі, значення концентрації якого використовують в якості заміряємого параметру Витрату відкачуємого газоповітряного середовища визначають по формулі W о сч Q=^y,(\nKl-\nK2\ (1) де Q - витрата газоповітряного середовища, м3/год, Wn- Об'єм ємності, м3, 46203 переносному хромотографі "ПОИСК-2" і одержують концентрації дюксиду вуглецю Кі = Кі та «2 - ВІДПОВІДНО початкове та подальше 53,33% об та К2 = 43,81% об значення концентрації індикаторного газу, % об Спосіб визначення витрати газоповітряного По формулі вираховують витрату газосередовища полягає у тому, що до проведення повітряного середовища яка складає Q = 5,28x10 14 3 замірів в ємність, з якої відкачується газоповітряне м /год середовище, подають порцію індикаторного Таким чином, запропонований винахід дозгазу повністю розчинного в газоповітряному воляє розширити можливості способу визначення середовищі Протягом фіксованого відрізку часу витрати газоповітряного середовища шляхом визаміряють значення характерного параметру В мірювання значенні характерного параметру, в якості заміряємого параметра використовують якості якого використовують значення концентрації значення концентрації індикаторного газу Витрату індикаторного газу відкачуємого газоповітряного середовища визДжерела інформації начають по формулі (1) 1 А Н Павловский Измерение расхода и количества жидкостей, газов и пара -М МАШГИЗ, Приклад конкретного здійснення способу 3 1951 -173 с В ємність об'ємом Wo = 0,483 м , з якої відкачується газоповітряне середовище, подають 2 А Н Павловский Измерение расхода и порцію дюксиду вуглецю Відбирають пробу количества жидкостей, газов и пара - М газоповітряного середовища з ємності, через З МАШГИЗ, 1951 -290 с хвилини пробу повторюють Проби обробляють на t - час між замірами, хвл, ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
