Циліндричне решето
Формула / Реферат
Циліндричне решето, що утворене півциліндрами з прямокутними отворами та поздовжніми і поперечними перетинками між ними, яке відрізняється тим, що поперечні перетинки півциліндрів оснащені розташованими під кутом до твірної півциліндрів виступами.
Текст

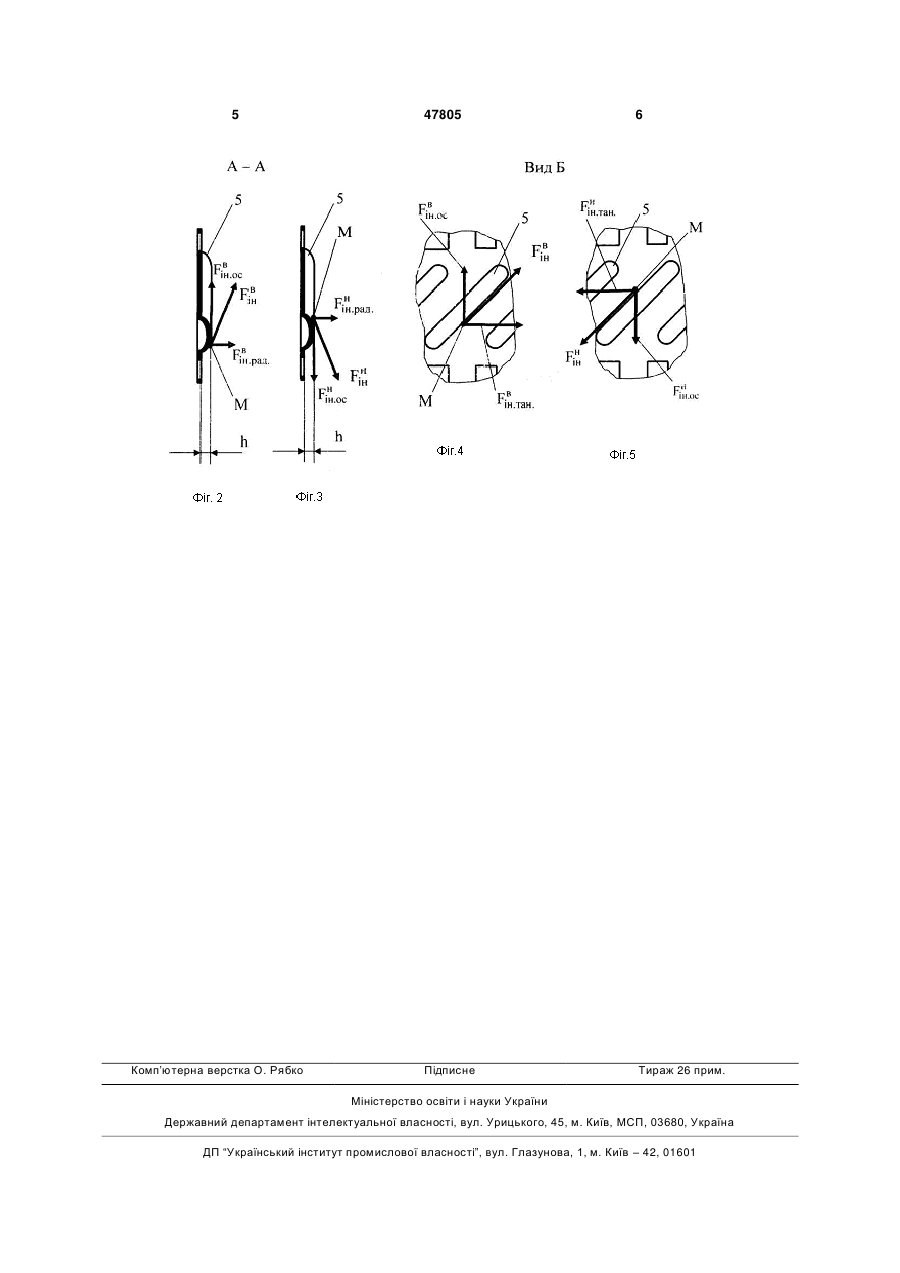

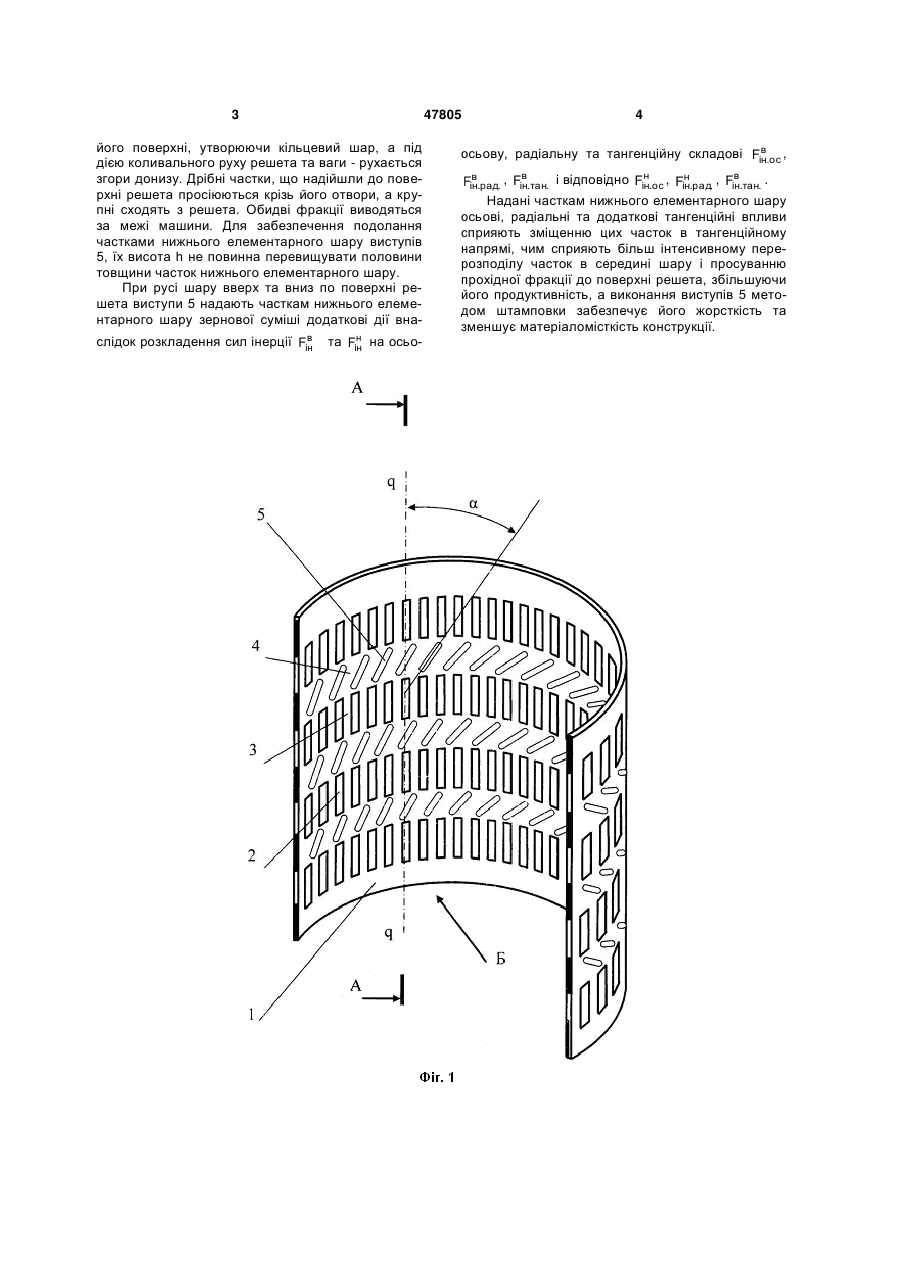

Циліндричне решето, що утворене півциліндрами з прямокутними отворами та поздовжніми і поперечними перетинками між ними, яке відрізняється тим, що поперечні перетинки півциліндрів оснащені розташованими під кутом до твірної півциліндрів виступами. (19) (21) u200908824 (22) 25.08.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 47805 його поверхні, утворюючи кільцевий шар, а під дією коливального руху решета та ваги - рухається згори донизу. Дрібні частки, що надійшли до поверхні решета просіюються крізь його отвори, а крупні сходять з решета. Обидві фракції виводяться за межі машини. Для забезпечення подолання частками нижнього елементарного шару виступів 5, їх висота h не повинна перевищувати половини товщини часток нижнього елементарного шару. При русі шару вверх та вниз по поверхні решета виступи 5 надають часткам нижнього елементарного шару зернової суміші додаткові дії внав слідок розкладення сил інерції Fін н та Fін на осьо 4 в осьову, радіальну та тангенційну складові Fін.ос , в н в в н Fін.рад. , Fін.тан. і відповідно Fін.ос , Fін.рад. , Fін.тан. . Надані часткам нижнього елементарного шару осьові, радіальні та додаткові тангенційні впливи сприяють зміщенню цих часток в тангенційному напрямі, чим сприяють більш інтенсивному перерозподілу часток в середині шару і просуванню прохідної фракції до поверхні решета, збільшуючи його продуктивність, а виконання виступів 5 методом штамповки забезпечує його жорсткість та зменшує матеріаломісткість конструкції. 5 Комп’ютерна верстка О. Рябко 47805 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCylindrical sieve
Автори англійськоюMaliuta Serhii Ivanovych
Назва патенту російськоюЦилиндрическое сито
Автори російськоюМалюта Сергей Иванович
МПК / Мітки
МПК: B07B 1/00
Мітки: решето, циліндричне
