Рятувальний автономний буй

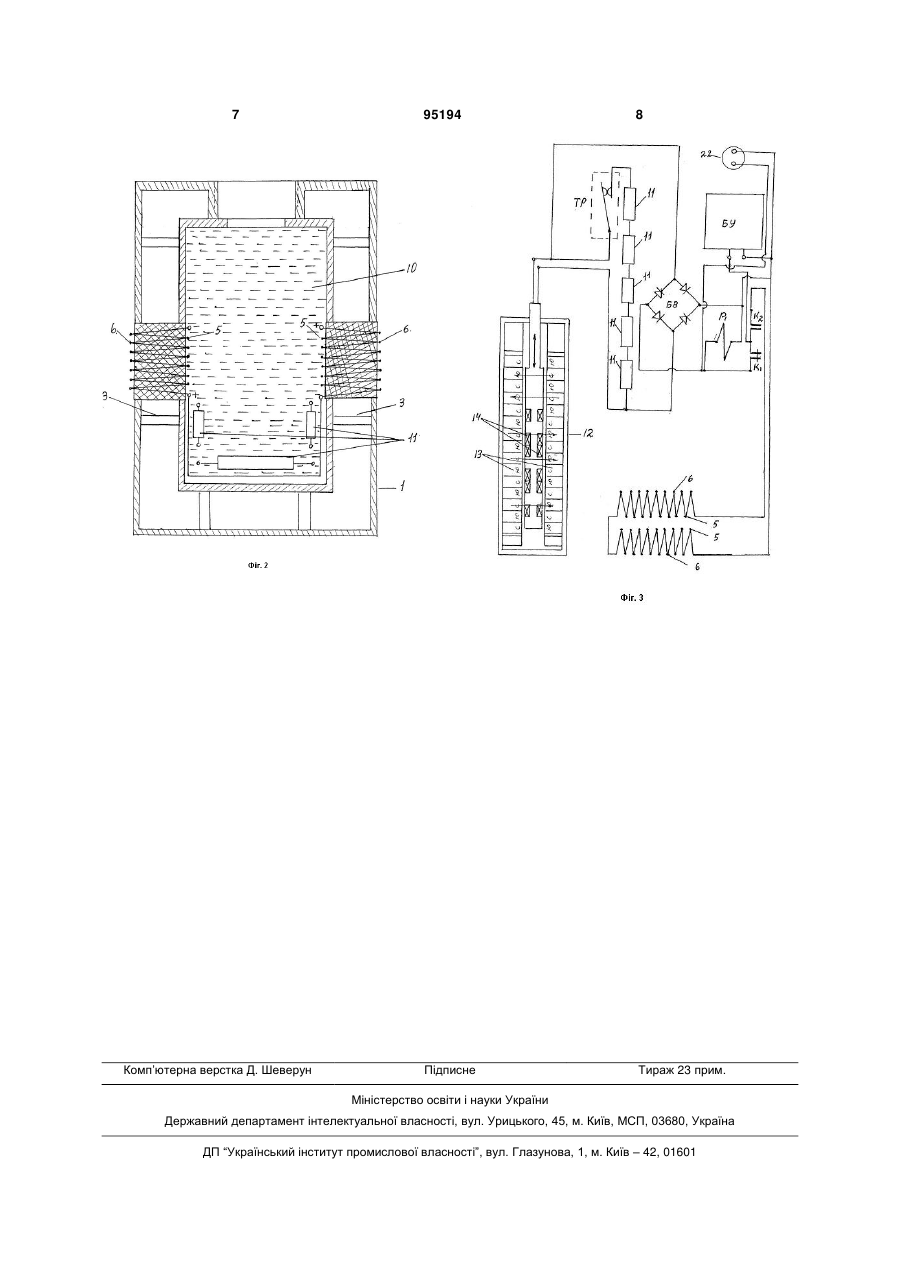

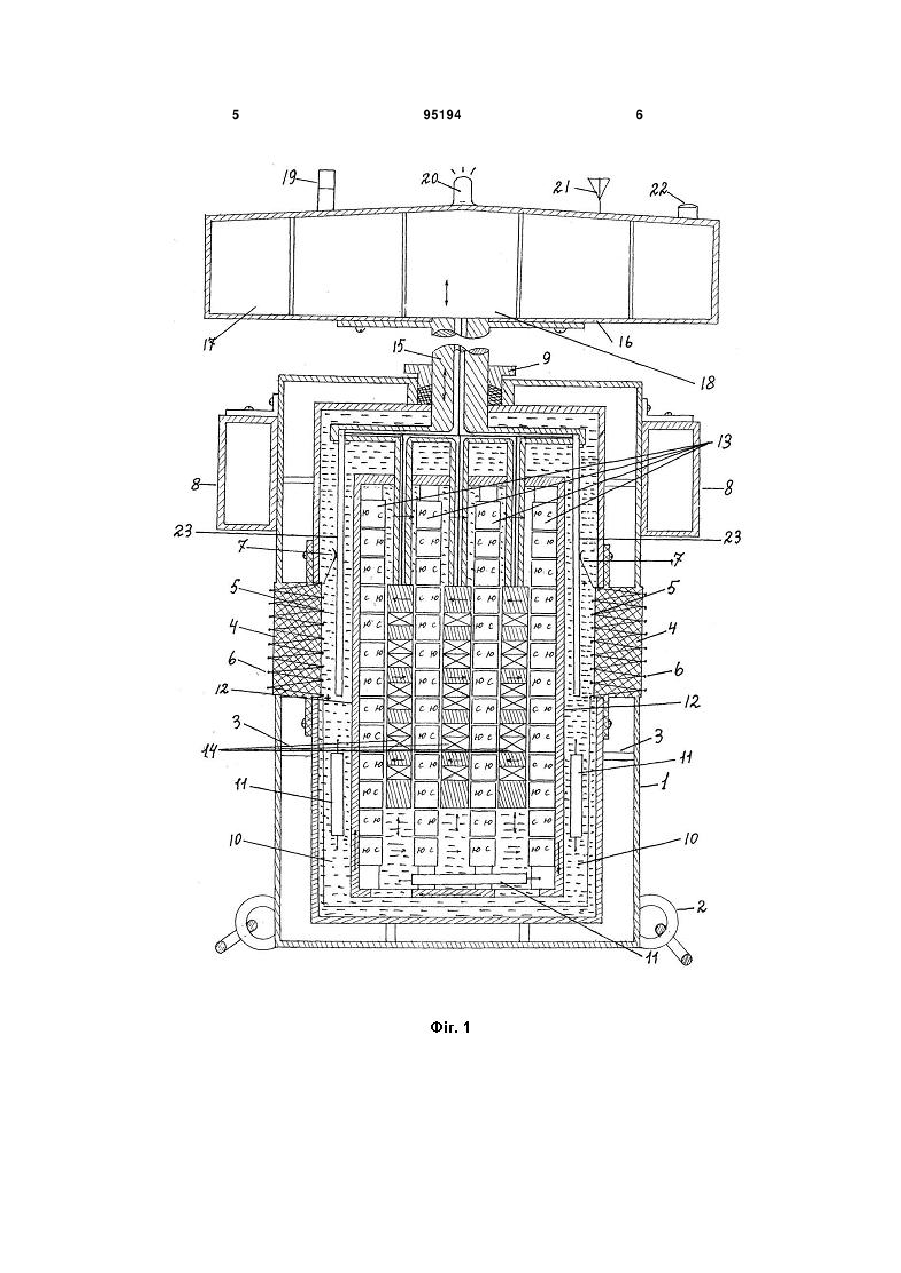

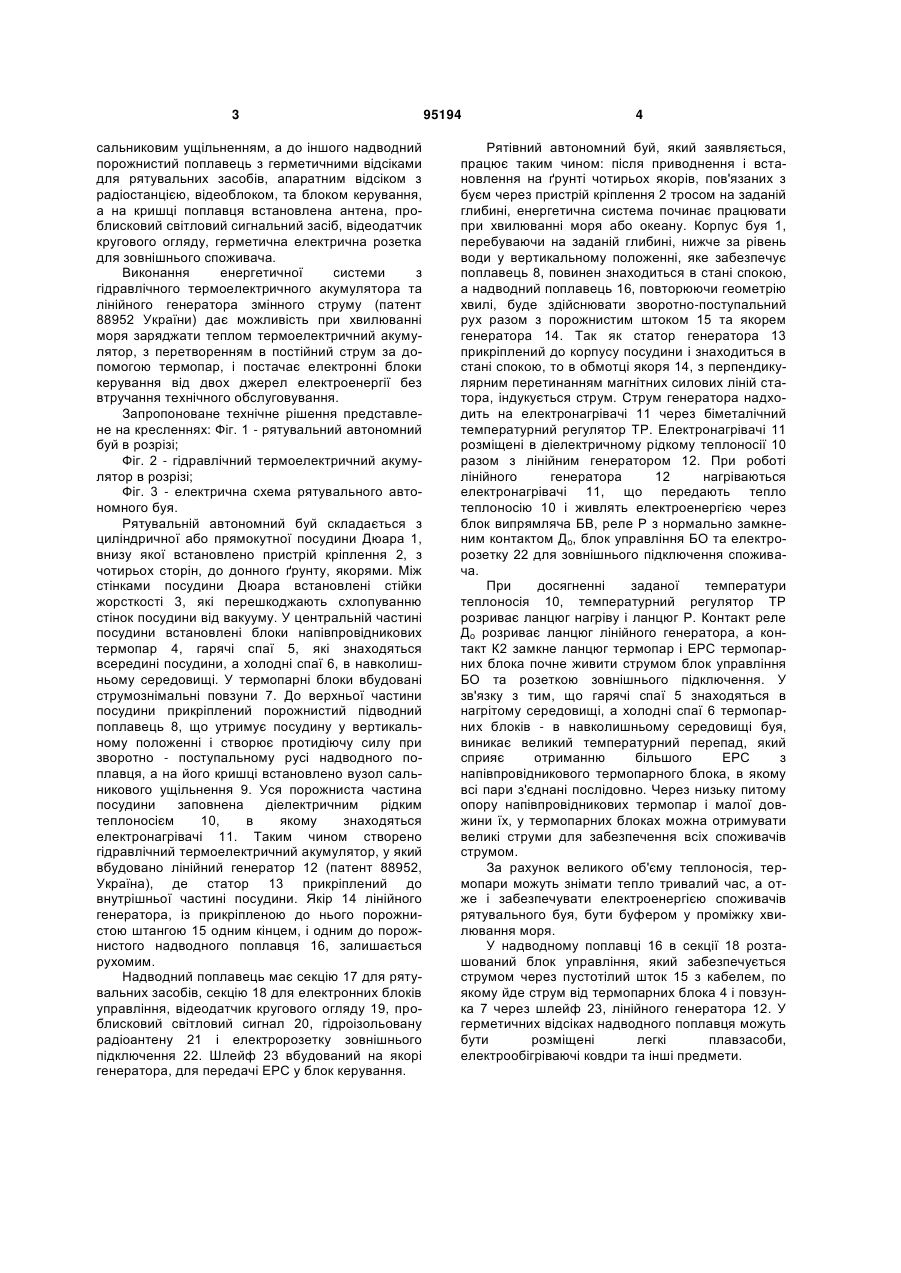

Рятувальний автономний буй, що має радіостанцію, розміщену в апаратному відсіку, який відрізняється тим, що містить циліндричну порожнисту посудину Дюара, на зовнішньому боці якої C2 1 3 сальниковим ущільненням, а до іншого надводний порожнистий поплавець з герметичними відсіками для рятувальних засобів, апаратним відсіком з радіостанцією, відеоблоком, та блоком керування, а на кришці поплавця встановлена антена, проблисковий світловий сигнальний засіб, відеодатчик кругового огляду, герметична електрична розетка для зовнішнього споживача. Виконання енергетичної системи з гідравлічного термоелектричного акумулятора та лінійного генератора змінного струму (патент 88952 України) дає можливість при хвилюванні моря заряджати теплом термоелектричний акумулятор, з перетворенням в постійний струм за допомогою термопар, і постачає електронні блоки керування від двох джерел електроенергії без втручання технічного обслуговування. Запропоноване технічне рішення представлене на кресленнях: Фіг. 1 - рятувальний автономний буй в розрізі; Фіг. 2 - гідравлічний термоелектричний акумулятор в розрізі; Фіг. 3 - електрична схема рятувального автономного буя. Рятувальній автономний буй складається з циліндричної або прямокутної посудини Дюара 1, внизу якої встановлено пристрій кріплення 2, з чотирьох сторін, до донного ґрунту, якорями. Між стінками посудини Дюара встановлені стійки жорсткості 3, які перешкоджають схлопуванню стінок посудини від вакууму. У центральній частині посудини встановлені блоки напівпровідникових термопар 4, гарячі спаї 5, які знаходяться всередині посудини, а холодні спаї 6, в навколишньому середовищі. У термопарні блоки вбудовані струмознімальні повзуни 7. До верхньої частини посудини прикріплений порожнистий підводний поплавець 8, що утримує посудину у вертикальному положенні і створює протидіючу силу при зворотно - поступальному русі надводного поплавця, а на його кришці встановлено вузол сальникового ущільнення 9. Уся порожниста частина посудини заповнена діелектричним рідким теплоносієм 10, в якому знаходяться електронагрівачі 11. Таким чином створено гідравлічний термоелектричний акумулятор, у який вбудовано лінійний генератор 12 (патент 88952, Україна), де статор 13 прикріплений до внутрішньої частині посудини. Якір 14 лінійного генератора, із прикріпленою до нього порожнистою штангою 15 одним кінцем, і одним до порожнистого надводного поплавця 16, залишається рухомим. Надводний поплавець має секцію 17 для рятувальних засобів, секцію 18 для електронних блоків управління, відеодатчик кругового огляду 19, проблисковий світловий сигнал 20, гідроізольовану радіоантену 21 і електророзетку зовнішнього підключення 22. Шлейф 23 вбудований на якорі генератора, для передачі ЕРС у блок керування. 95194 4 Рятівний автономний буй, який заявляється, працює таким чином: після приводнення і встановлення на ґрунті чотирьох якорів, пов'язаних з буєм через пристрій кріплення 2 тросом на заданій глибині, енергетична система починає працювати при хвилюванні моря або океану. Корпус буя 1, перебуваючи на заданій глибині, нижче за рівень води у вертикальному положенні, яке забезпечує поплавець 8, повинен знаходиться в стані спокою, а надводний поплавець 16, повторюючи геометрію хвилі, буде здійснювати зворотно-поступальний рух разом з порожнистим штоком 15 та якорем генератора 14. Так як статор генератора 13 прикріплений до корпусу посудини і знаходиться в стані спокою, то в обмотці якоря 14, з перпендикулярним перетинанням магнітних силових ліній статора, індукується струм. Струм генератора надходить на електронагрівачі 11 через біметалічний температурний регулятор ТР. Електронагрівачі 11 розміщені в діелектричному рідкому теплоносії 10 разом з лінійним генератором 12. При роботі лінійного генератора 12 нагріваються електронагрівачі 11, що передають тепло теплоносію 10 і живлять електроенергією через блок випрямляча БВ, реле Р з нормально замкненим контактом До, блок управління БО та електророзетку 22 для зовнішнього підключення споживача. При досягненні заданої температури теплоносія 10, температурний регулятор ТР розриває ланцюг нагріву і ланцюг Р. Контакт реле До розриває ланцюг лінійного генератора, а контакт К2 замкне ланцюг термопар і ЕРС термопарних блока почне живити струмом блок управління БО та розеткою зовнішнього підключення. У зв'язку з тим, що гарячі спаї 5 знаходяться в нагрітому середовищі, а холодні спаї 6 термопарних блоків - в навколишньому середовищі буя, виникає великий температурний перепад, який сприяє отриманню більшого ЕРС з напівпровідникового термопарного блока, в якому всі пари з'єднані послідовно. Через низьку питому опору напівпровідникових термопар і малої довжини їх, у термопарних блоках можна отримувати великі струми для забезпечення всіх споживачів струмом. За рахунок великого об'єму теплоносія, термопари можуть знімати тепло тривалий час, а отже і забезпечувати електроенергією споживачів рятувального буя, бути буфером у проміжку хвилювання моря. У надводному поплавці 16 в секції 18 розташований блок управління, який забезпечується струмом через пустотілий шток 15 з кабелем, по якому йде струм від термопарних блока 4 і повзунка 7 через шлейф 23, лінійного генератора 12. У герметичних відсіках надводного поплавця можуть бути розміщені легкі плавзасоби, електрообігріваючі ковдри та інші предмети. 5 95194 6 7 Комп’ютерна верстка Д. Шеверун 95194 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
