Фазовий маніпулятор з диференційним фазовим зсувом 180°

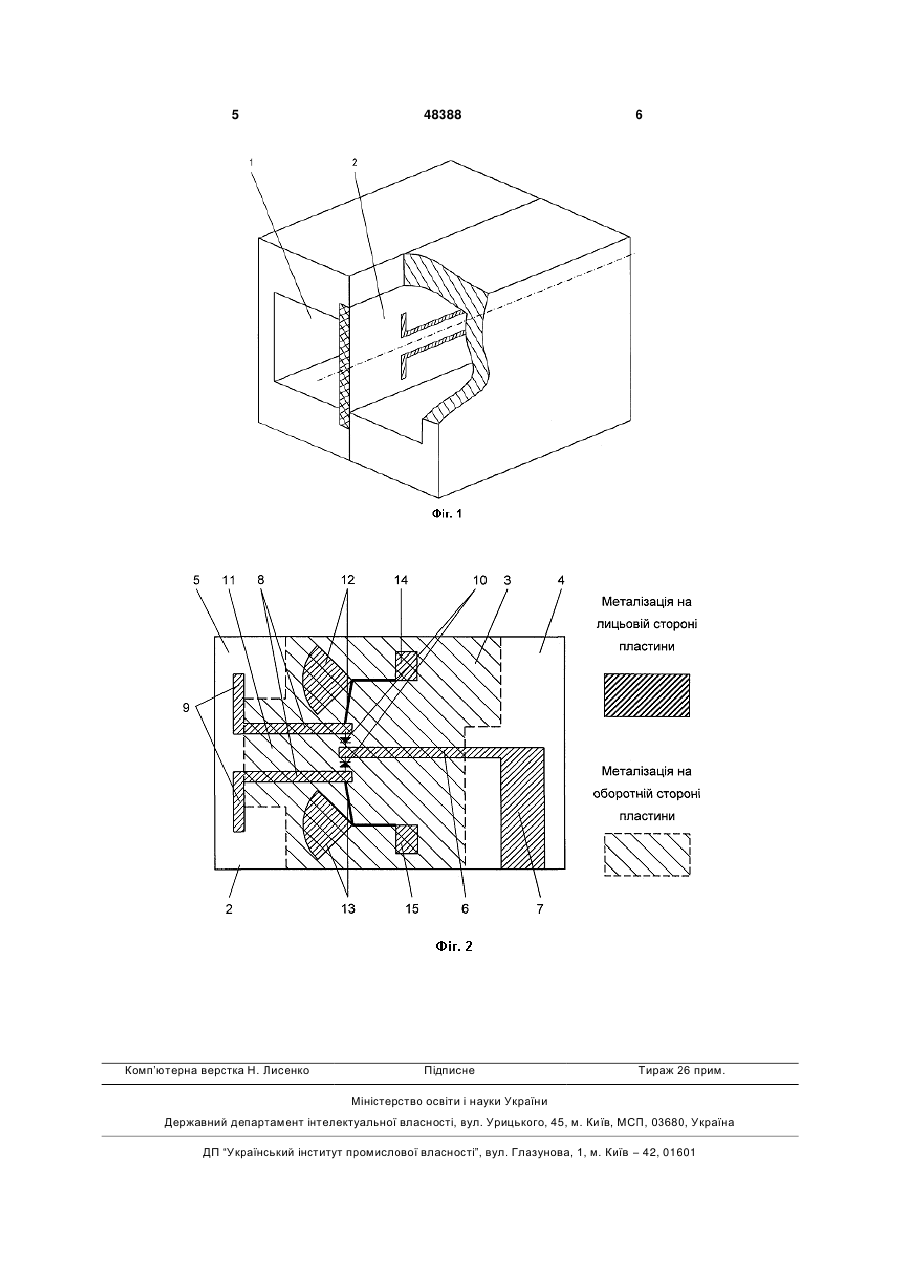

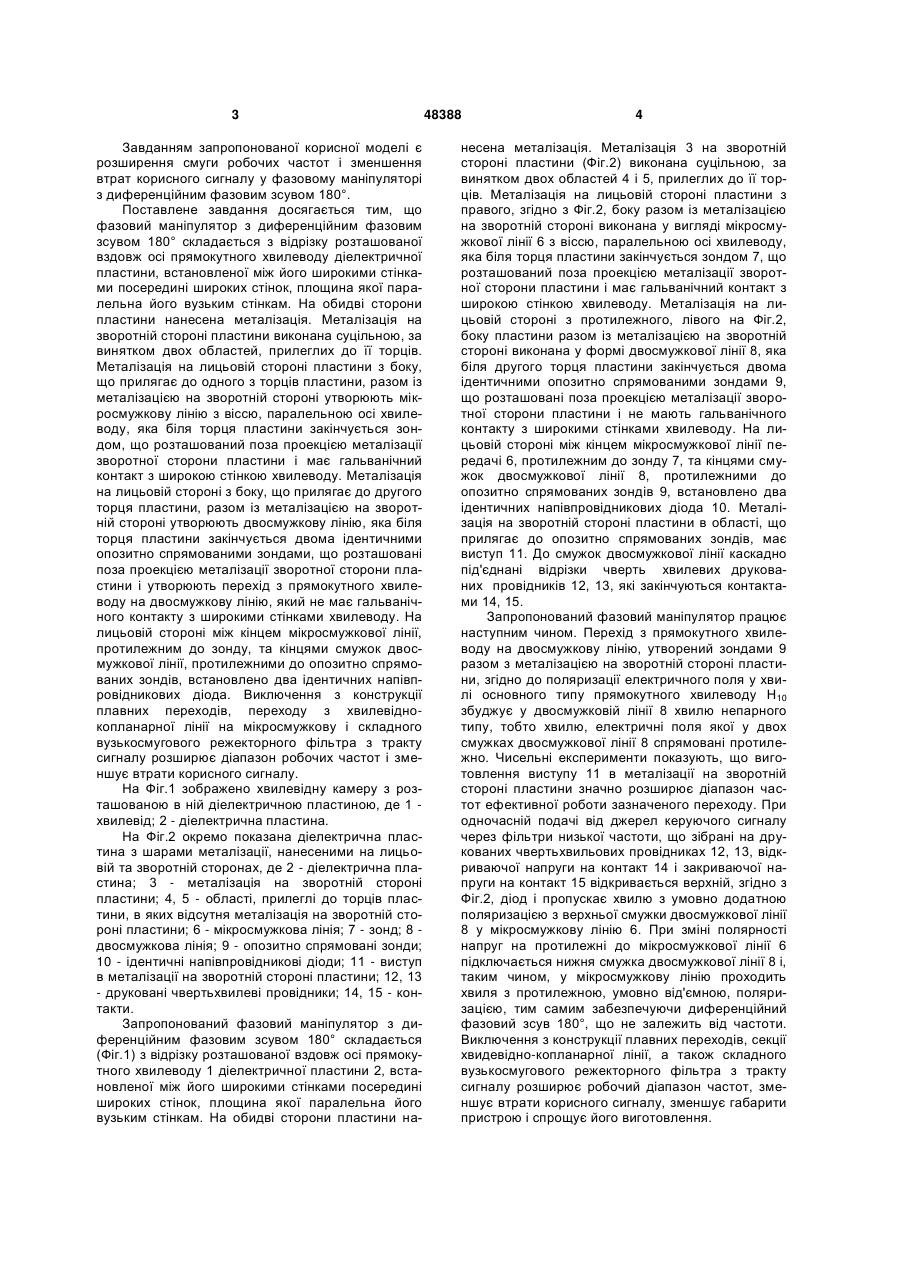

Фазовий маніпулятор з диференційним фазовим зсувом 180°, що містить розташовану вздовж осі прямокутного хвилеводу діелектричну пластину, встановлену між його широкими стінками посередині широких стінок, площина якої паралельна його вузьким стінкам; лицьова і зворотна площини пластини металізовані, а на одній із сторін пластини встановлені два ідентичні напівпровідникові діоди та фільтри низької частоти, який відрізняється тим, що металізація на зворотній стороні пластини виконана суцільною, за винятком ділянок, прилеглих до її торців; металізація на лицьо U 1 3 Завданням запропонованої корисної моделі є розширення смуги робочих частот і зменшення втрат корисного сигналу у фазовому маніпуляторі з диференційним фазовим зсувом 180°. Поставлене завдання досягається тим, що фазовий маніпулятор з диференційним фазовим зсувом 180° складається з відрізку розташованої вздовж осі прямокутного хвилеводу діелектричної пластини, встановленої між його широкими стінками посередині широких стінок, площина якої паралельна його вузьким стінкам. На обидві сторони пластини нанесена металізація. Металізація на зворотній стороні пластини виконана суцільною, за винятком двох областей, прилеглих до її торців. Металізація на лицьовій стороні пластини з боку, що прилягає до одного з торців пластини, разом із металізацією на зворотній стороні утворюють мікросмужкову лінію з віссю, паралельною осі хвилеводу, яка біля торця пластини закінчується зондом, що розташований поза проекцією металізації зворотної сторони пластини і має гальванічний контакт з широкою стінкою хвилеводу. Металізація на лицьовій стороні з боку, що прилягає до другого торця пластини, разом із металізацією на зворотній стороні утворюють двосмужкову лінію, яка біля торця пластини закінчується двома ідентичними опозитно спрямованими зондами, що розташовані поза проекцією металізації зворотної сторони пластини і утворюють перехід з прямокутного хвилеводу на двосмужкову лінію, який не має гальванічного контакту з широкими стінками хвилеводу. На лицьовій стороні між кінцем мікросмужкової лінії, протилежним до зонду, та кінцями смужок двосмужкової лінії, протилежними до опозитно спрямованих зондів, встановлено два ідентичних напівпровідникових діода. Виключення з конструкції плавних переходів, переходу з хвилевіднокопланарної лінії на мікросмужкову і складного вузькосмугового режекторного фільтра з тракту сигналу розширює діапазон робочих частот і зменшує втрати корисного сигналу. На Фіг.1 зображено хвилевідну камеру з розташованою в ній діелектричною пластиною, де 1 хвилевід; 2 - діелектрична пластина. На Фіг.2 окремо показана діелектрична пластина з шарами металізації, нанесеними на лицьовій та зворотній сторонах, де 2 - діелектрична пластина; 3 - металізація на зворотній стороні пластини; 4, 5 - області, прилеглі до торців пластини, в яких відсутня металізація на зворотній стороні пластини; 6 - мікросмужкова лінія; 7 - зонд; 8 двосмужкова лінія; 9 - опозитно спрямовані зонди; 10 - ідентичні напівпровідникові діоди; 11 - виступ в металізації на зворотній стороні пластини; 12, 13 - друковані чвертьхвилеві провідники; 14, 15 - контакти. Запропонований фазовий маніпулятор з диференційним фазовим зсувом 180° складається (Фіг.1) з відрізку розташованої вздовж осі прямокутного хвилеводу 1 діелектричної пластини 2, встановленої між його широкими стінками посередині широких стінок, площина якої паралельна його вузьким стінкам. На обидві сторони пластини на 48388 4 несена металізація. Металізація 3 на зворотній стороні пластини (Фіг.2) виконана суцільною, за винятком двох областей 4 і 5, прилеглих до її торців. Металізація на лицьовій стороні пластини з правого, згідно з Фіг.2, боку разом із металізацією на зворотній стороні виконана у вигляді мікросмужкової лінії 6 з віссю, паралельною осі хвилеводу, яка біля торця пластини закінчується зондом 7, що розташований поза проекцією металізації зворотної сторони пластини і має гальванічний контакт з широкою стінкою хвилеводу. Металізація на лицьовій стороні з протилежного, лівого на Фіг.2, боку пластини разом із металізацією на зворотній стороні виконана у формі двосмужкової лінії 8, яка біля другого торця пластини закінчується двома ідентичними опозитно спрямованими зондами 9, що розташовані поза проекцією металізації зворотної сторони пластини і не мають гальванічного контакту з широкими стінками хвилеводу. На лицьовій стороні між кінцем мікросмужкової лінії передачі 6, протилежним до зонду 7, такінцями смужок двосмужкової лінії 8, протилежними до опозитно спрямованих зондів 9, встановлено два ідентичних напівпровідникових діода 10. Металізація на зворотній стороні пластини в області, що прилягає до опозитно спрямованих зондів, має виступ 11. До смужок двосмужкової лінії каскадно під'єднані відрізки чверть хвилевих друкованих провідників 12, 13, які закінчуються контактами 14, 15. Запропонований фазовий маніпулятор працює наступним чином. Перехід з прямокутного хвилеводу на двосмужкову лінію, утворений зондами 9 разом з металізацією на зворотній стороні пластини, згідно до поляризації електричного поля у хвилі основного типу прямокутного хвилеводу Н10 збуджує у двосмужковій лінії 8 хвилю непарного типу, тобто хвилю, електричні поля якої у двох смужках двосмужкової лінії 8 спрямовані протилежно. Чисельні експерименти показують, що виготовлення виступу 11 в металізації на зворотній стороні пластини значно розширює діапазон частот ефективної роботи зазначеного переходу. При одночасній подачі від джерел керуючого сигналу через фільтри низької частоти, що зібрані на друкованих чвертьхвильових провідниках 12, 13, відкриваючої напруги на контакт 14 і закриваючої напруги на контакт 15 відкривається верхній, згідно з Фіг.2, діод і пропускає хвилю з умовно додатною поляризацією з верхньої смужки двосмужкової лінії 8 у мікросмужкову лінію 6. При зміні полярності напруг на протилежні до мікросмужкової лінії 6 підключається нижня смужка двосмужкової лінії 8 і, таким чином, у мікросмужкову лінію проходить хвиля з протилежною, умовно від'ємною, поляризацією, тим самим забезпечуючи диференційний фазовий зсув 180°, що не залежить від частоти. Виключення з конструкції плавних переходів, секції хвидевідно-копланарної лінії, а також складного вузькосмугового режекторного фільтра з тракту сигналу розширює робочий діапазон частот, зменшує втрати корисного сигналу, зменшує габарити пристрою і спрощує його виготовлення. 5 Комп’ютерна верстка Н. Лиcенко 48388 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
