Очисний комплекс

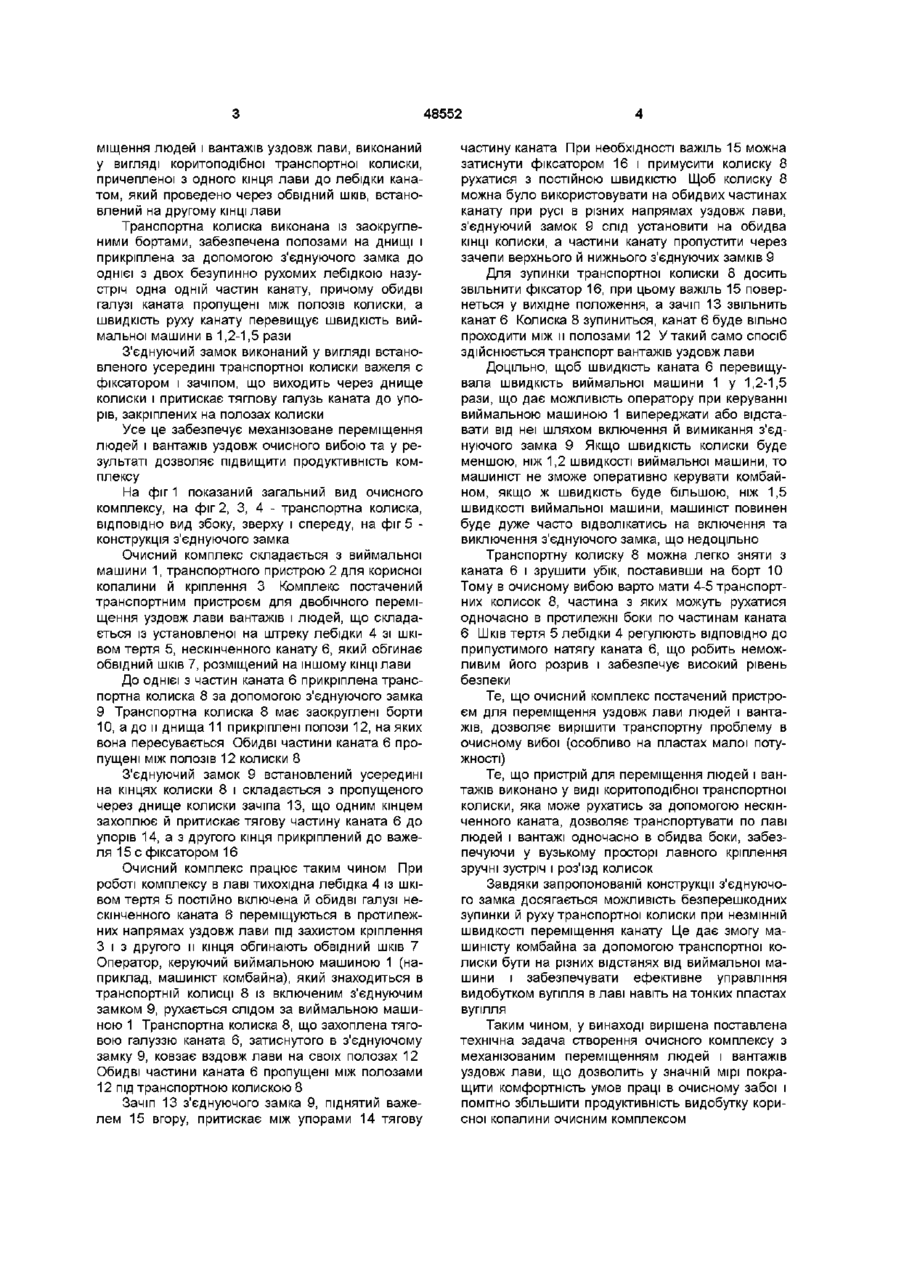

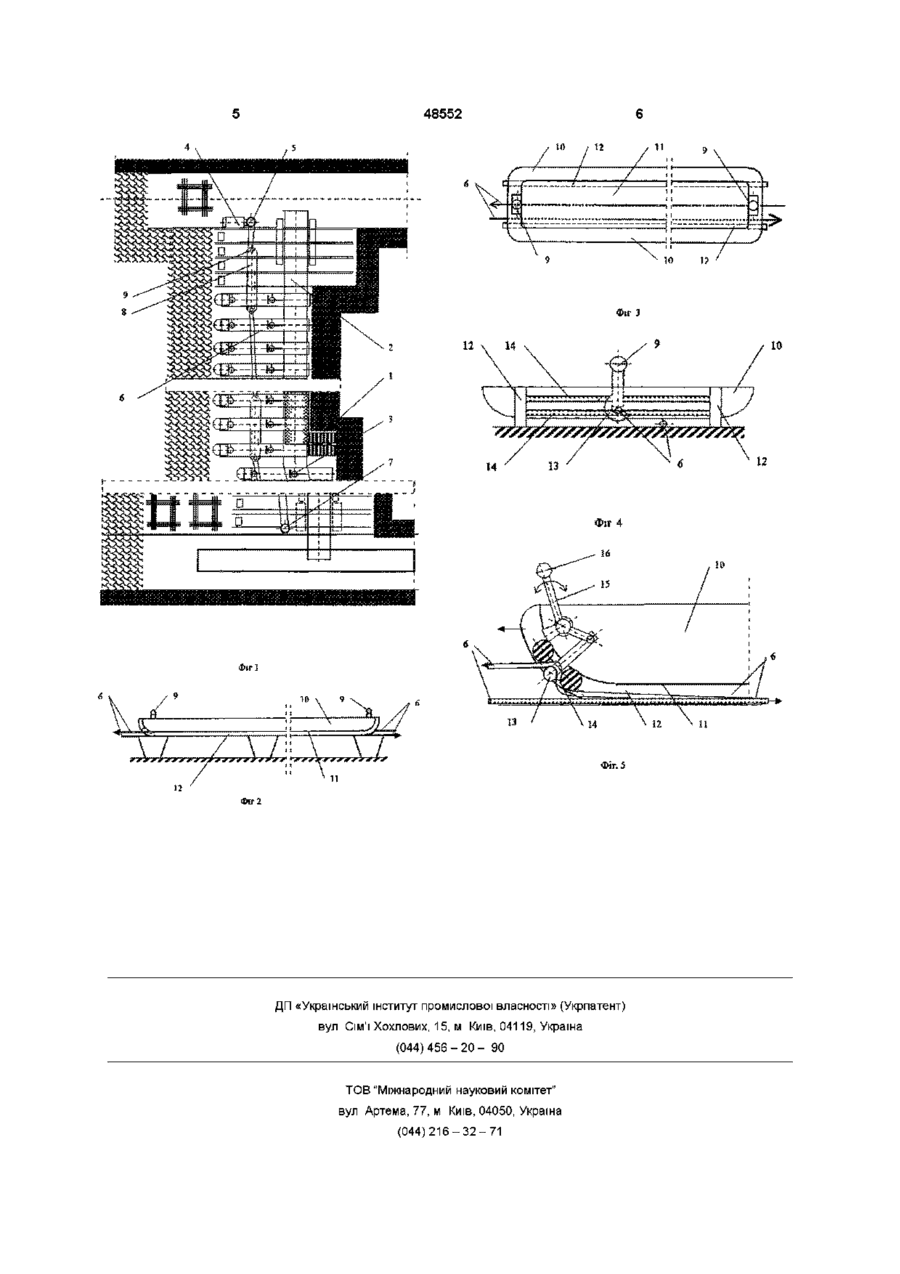

1 Очисний комплекс, який включає виймальну машину, кріплення і транспортний пристрій для доставки корисної копалини, який відрізняється тим, що він додатково містить пристрій для двобічного переміщення уздовж лави людей і вантажів, виконаний у вигляді коритоподібної транспортної колиски, причепленої з одного кінця лави до лебідки канатом, який проведено через обвідний шків, встановлений на другому КІНЦІ лави 2 Очисний комплекс по п 1, який відрізняється тим, що транспортна колиска виконана з бортами, оснащена полозами на днищі і прикріплена за допомогою з'єднуючого замка до однієї з двох безупинно рухомих із заокругленими лебідкою назустріч одна одній частин канату, причому обидві частини каната пропущені між полозів колиски, а швидкість руху канату перевищує швидкість виймальної машини в 1,2-1,5 рази 3 Очисний комплекс по п 2, який відрізняється тим, що з'єднуючий замок виконано у вигляді встановленого усередині транспортної колиски важеля з фіксатором і зачіпом, що виходить через днище колиски і притискає тягову ділянку каната до упорів, закріплених на полозах колиски Винахід відноситься до гірничої промисловості і призначений для використання при розробці пластових родовищ корисних копалин Одним із недоліків цього комплексу є відсутність механізації й складність переміщення людей і вантажів уздовж лави у вузькому просторі механізованого кріплення, що значно зменшує його продуктивність Найбільш близьким по технічній суті і досягаемому ефекту є очисний комплекс (А С СССР №714005, кл Е21С27/00, 1980), який виконаний у вигляді агрегату для видобутку вугілля і складається з виймальної машини, транспортного пристрою для доставки корисної копалини і механізованого кріплення Недоліком цього комплексу є відсутність можливості механізованого пересування людей, що є причиною низької продуктивності комплексу, особливо на тонких пластах вугілля В основу винаходу покладене технічне завдання створити очисний комплекс, у якому завдяки введенню пристрою для механізованого двобічного переміщення уздовж лави людей і вантажів значно підвищується продуктивність Це технічне завдання досягається тим, що очисний комплекс, який включає виймальну машину, транспортуючий пристрій для доставки корисної копалини і кріплення, згідно з винаходом додатково містить пристрій для двобічного пере ВІДОМІ ОЧИСНІ комплекси [див "Методические положения выбора и применения очистных механизированных комплексов в угольных шахтах"/ Под общ ред Е И Микляева - М Ин-т горн, дела им А А Скочинського, 1990 -с 25-81), що містять виймальну машину, транспортний засіб та механізоване кріплення Недоліком цих комплексів є складність переміщення людей і вантажів уздовж лави у вузькому просторі механізованого кріплення, а також низька продуктивність комплексу при вийманні вугілля з тонких (0,8 - 1,2м) пластів, що обумовлено обмеженням швидкості просування виймальної машини (яка може бути 10м/хвил і більше) швидкістю переміщення по лаві машиніста (поповзом або рачки до 0,5 - 1,9м/хвил) Таким чином, з-за відсутності транспортних засобів у лаві для людей і вантажів різко (в 5-8 разів) знижується продуктивність комплексу Відомий також очисний комплекс (див А С СССР №4, кл Е21С27/00, 1989), що включає виймальну машину, транспортуючий став і механізоване кріплення ю ю 00 48552 міщення людей і вантажів уздовж лави, виконаний у вигляді коритоподібної транспортної колиски, причепленої з одного кінця лави до лебідки канатом, який проведено через обвідний шків, встановлений на другому КІНЦІ лави Транспортна колиска виконана із заокругленими бортами, забезпечена полозами на днищі і прикріплена за допомогою з'єднуючого замка до однієї з двох безупинно рухомих лебідкою назустріч одна одній частин канату, причому обидві галузі каната пропущені між полозів колиски, а швидкість руху канату перевищує швидкість виймальної машини в 1,2-1,5 рази З'єднуючий замок виконаний у вигляді встановленого усередині транспортної колиски важеля с фіксатором і зачіпом, що виходить через днище колиски і притискає тяглову галузь каната до упорів, закріплених на полозах колиски Усе це забезпечує механізоване переміщення людей і вантажів уздовж очисного вибою та у результаті дозволяє підвищити продуктивність комплексу На фіг 1 показаний загальний вид очисного комплексу, на фіг 2, 3, 4 - транспортна колиска, ВІДПОВІДНО вид збоку, зверху і спереду, на фіг 5 конструкція з'єднуючого замка Очисний комплекс складається з виймальної машини 1, транспортного пристрою 2 для корисної копалини й кріплення 3 Комплекс постачений транспортним пристроєм для двобічного переміщення уздовж лави вантажів і людей, що складається із установленої на штреку лебідки 4 зі шківом тертя 5, нескінченного канату 6, який обгинає обвідний шків 7, розміщений на іншому КІНЦІ лави До однієї з частин каната 6 прикріплена транспортна колиска 8 за допомогою з'єднуючого замка 9 Транспортна колиска 8 має заокруглені борти 10, а до и днища 11 прикріплені полози 12, на яких вона пересувається Обидві частини каната 6 пропущені між полозів 12 колиски 8 З'єднуючий замок 9 встановлений усередині на кінцях колиски 8 і складається з пропущеного через днище колиски зачіпа 13, що одним кінцем захоплює й притискає тягову частину каната 6 до упорів 14, а з другого кінця прикріплений до важеля 15 с фіксатором 16 Очисний комплекс працює таким чином При роботі комплексу в лаві тихохідна лебідка 4 із шківом тертя 5 постійно включена й обидві галузі нескінченного каната 6 переміщуються в протилежних напрямах уздовж лави під захистом кріплення З і з другого и кінця обгинають обвідний шків 7 Оператор, керуючий виймальною машиною 1 (наприклад, машиніст комбайна), який знаходиться в транспортній колисці 8 із включеним з'єднуючим замком 9, рухається слідом за виймальною машиною 1 Транспортна колиска 8, що захоплена тяговою галуззю каната 6, затиснутого в з'єднуючому замку 9, ковзає вздовж лави на своїх полозах 12 Обидві частини каната 6 пропущені між полозами 12 під транспортною колискою 8 Зачіп 13 з'єднуючого замка 9, піднятий важелем 15 вгору, притискає між упорами 14 тягову частину каната При необхідності важіль 15 можна затиснути фіксатором 16 і примусити колиску 8 рухатися з постійною швидкістю Щоб колиску 8 можна було використовувати на обидвих частинах канату при русі в різних напрямах уздовж лави, з'єднуючий замок 9 слід установити на обидва КІНЦІ колиски, а частини канату пропустити через зачепи верхнього й нижнього з'єднуючих замків 9 Для зупинки транспортної колиски 8 досить звільнити фіксатор 16, при цьому важіль 15 повернеться у вихідне положення, а зачіп 13 звільнить канат 6 Колиска 8 зупиниться, канат 6 буде вільно проходити між и полозами 12 Утакий само спосіб здійснюється транспорт вантажів уздовж лави Доцільно, щоб швидкість каната 6 перевищувала швидкість виймальної машини 1 у 1,2-1,5 рази, що дає можливість оператору при керуванні виймальною машиною 1 випереджати або відставати від неї шляхом включення й вимикання з'єднуючого замка 9 Якщо швидкість колиски буде меншою, ніж 1,2 швидкості виймальної машини, то машиніст не зможе оперативно керувати комбайном, якщо ж швидкість буде більшою, ніж 1,5 швидкості виймальної машини, машиніст повинен буде дуже часто відволікатись на включення та виключення з'єднуючого замка, що недоцільно Транспортну колиску 8 можна легко зняти з каната 6 і зрушити убік, поставивши на борт 10 Тому в очисному вибою варто мати 4-5 транспортних колисок 8, частина з яких можуть рухатися одночасно в протилежні боки по частинам каната 6 Шків тертя 5 лебідки 4 регулюють ВІДПОВІДНО ДО припустимого натягу каната 6, що робить неможливим його розрив і забезпечує високий рівень безпеки Те, що очисний комплекс постачений пристроєм для переміщення уздовж лави людей і вантажів, дозволяє вирішити транспортну проблему в очисному вибої (особливо на пластах малої потужності) Те, що пристрій для переміщення людей і вантажів виконано у виді коритоподібної транспортної колиски, яка може рухатись за допомогою нескінченного каната, дозволяє транспортувати по лаві людей і вантажі одночасно в обидва боки, забезпечуючи у вузькому просторі лавного кріплення зручні зустріч і роз'їзд колисок Завдяки запропонованій конструкції з'єднуючого замка досягається можливість безперешкодних зупинки й руху транспортної колиски при незмінній швидкості переміщення канату Це дає змогу машиністу комбайна за допомогою транспортної колиски бути на різних відстанях від виймальної машини і забезпечувати ефективне управління видобутком вугілля в лаві навіть на тонких пластах вугілля Таким чином, у винаході вирішена поставлена технічна задача створення очисного комплексу з механізованим переміщенням людей і вантажів уздовж лави, що дозволить у значній мірі покращити комфортність умов праці в очисному забої і помітно збільшити продуктивність видобутку корисної копалини очисним комплексом 48552 10 / 12 / 11 1 L yL / / Фіг З 13 ЇЛХЛІ 12 ФІг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 > а
