Пристрій для підвищення продуктивності свердловин

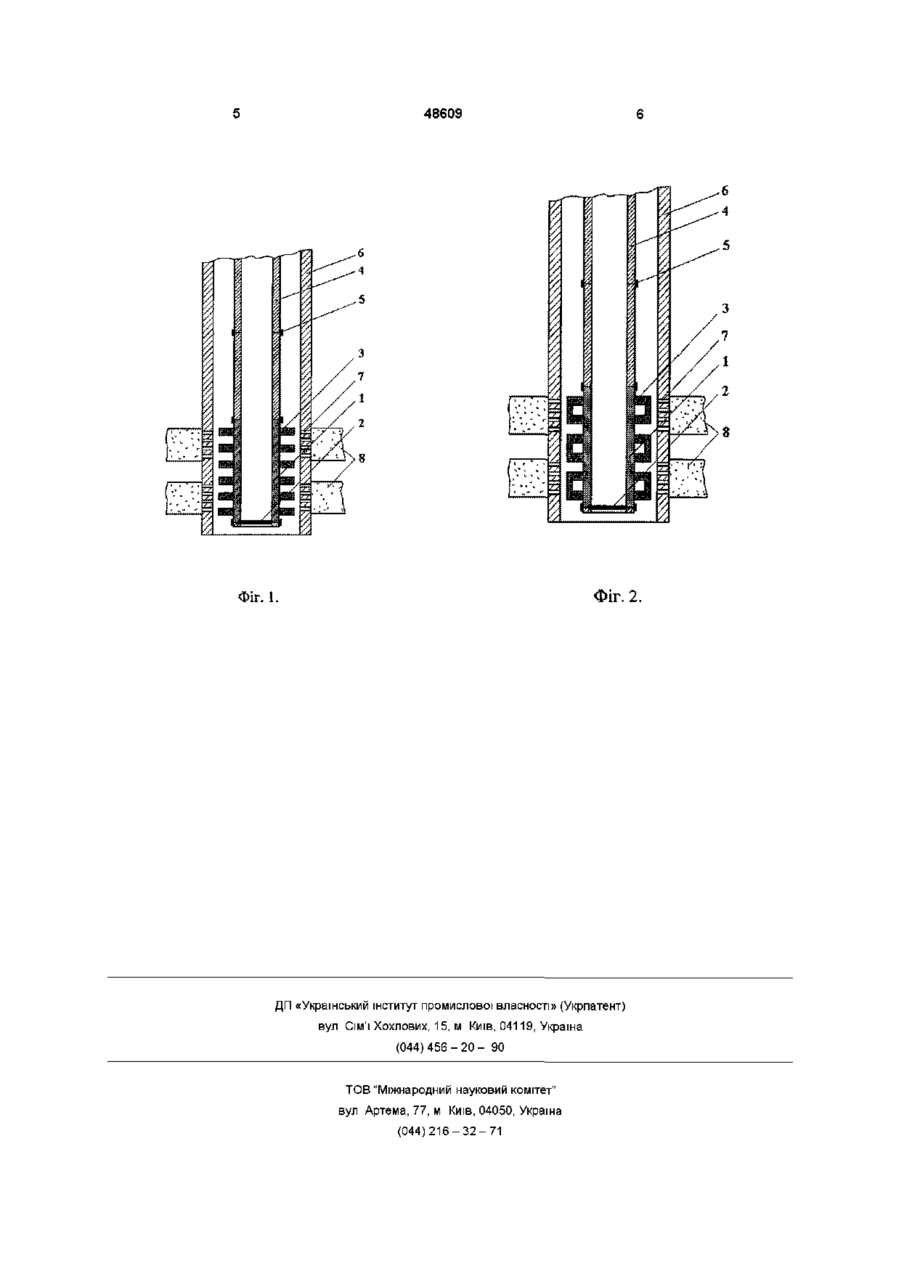

Пристрій для підвищення продуктивності свердловин, який включає корпус, що містить всередині розраховану на заданий тиск руйнування діафрагму, яка герметично його перекриває, який відрізняється тим, що на зовнішньому боці пристрою або на нижній частині насоснокомпресорних труб встановлені турбулізатори потоку рідини, виконані у вигляді розташованих на відстані один від одного кільцевих дисків або концентрично встановлених по відношенню до корпусу або труб заглушених патрубків з діаметром, більшим від зовнішнього діаметра корпусу та насосно-компресорних труб, але який би забезпечував нормальний спуск труб в експлуатаційну колону, крім того, корпус або труби з турбулізаторами встановлюються по можливості ближче до продуктивного пласта Винахід відноситься до нафтогазовидобувної промисловості, зокрема до пристроїв для освоєння свердловин та підвищення продуктивності пластів шляхом очищення привибійної зони та вибою свердловини Відомий пристрій для очищення привибійної зони пласта, який включає корпус з верхнім і нижнім рядами отворів, встановлені в нижні отвори зворотні клапани, розташований всередині корпусу підпружинений плунжер з радіальними каналами та сідлами в його верхній і нижній частинах під гкидалбні запірні елементи, причому плунжер виконаний з розташованими між його радіальними каналами і нижнім сідлом отворами, які співпадають в початковому положенні з отворами корпусу, в яких встановлені зворотні клапани (а с СРСР №1218081, 1986) Недоліки даного пристрою в тому, що для створення високої миттєвої депресії тиску на продуктивний пласт необхідно проводити витіснення свердловинної рідини з затрубного простору, що пов'язано з необхідністю використання спеціальної техніки - пересувних компресорів та насосних агрегатів високого тиску, що вимагає значних коштів та збільшення трудоємності та тривалості робіт Крім того, на даний момент відсутні компресори, які змогли б провести операції по витісненню рівня рідини в свердловинах глибиною 3-4км, які зараз буряться та експлуатуються Відомий пристрій для створення миттєвої депресії на пласт, що містить корпус із радіальними отворами, розміщені усередині корпусу діафрагму і під нею рухливу втулку з радіальними отворами й осьовим каналом у верхній частині з площею поперечного перетину, меншою сумарної площі радіальних отворів корпусу і обмежники переміщення втулки, причому остання знизу виконана з глухим торцем з отворами по його окружності, а обмежники виконані у вигляді упорів з осьовими каналами, причому нижній упор встановлений під втулкою з можливістю перекриття отворів у глухому торці втулки, загальна площа яких дорівнює площі осьових каналів упорів і втулки (патент України на винахід № 16034, 1997) При використанні даного пристрою для створення високої миттєвої депресії тиску на продуктивний пласт не потрібно проводити пониження рівня рідини в свердловині та використовувати для цього спеціальну техніку Однак він має і суттєві недоліки пов'язані з тим, що після руйнування діафрагми та створення високої депресії тиску на пласт, відбувається плавне зниження перепаду тиску, що не сприяє відриву продуктів кольматацм від поверхні каналів фільтрації та повному очищенню пласта Метою винаходу є підвищення ефективності очищення привибійної зони пласта та вибою свердловини за рахунок створення турбулентності та о (О 00 48609 яких встановлений корпус 1 пристрою, опускають інтенсивних гідродинамічних коливань і ударних в свердловину та встановлюють в експлуатаційній хвиль в потоці рідини колоні 6, яка має перфораційні отвори 7 напроти Вказана мета досягається тим, що в пристрою, продуктивних пластів 8 Оскільки в корпусі 1 місякий включає корпус, котрий містить всередині титься діафрагма 2, яка герметично його перекрирозраховану на заданий тиск руйнування діафрагває, то насосно-компресорні труби не будуть запому, яка герметично його перекриває, на зовнішвнені рідиною, що дає можливість в подальшому ньому боці пристрою або на нижній частині насосстворення високої миттєвої депресії тиску Потім но-компресорних труб встановлені турбулізатори нагнітають в затрубний простір рідину, створюють потоку рідини, виконані у вигляді розташованих на надлишковий тиск і руйнують діафрагму 2 В мовідстані один від одного кільцевих дисків або конмент руйнування діафрагми на вибої свердловини центрично встановлених по відношенню до корпурізко падає тиск і на продуктивний пласт створюсу або труб заглушених патрубків з діаметром біється велика миттєва депресія, в результаті чого льшим від зовнішнього діаметру корпусу та пластова рідина поступає в свердловину, виносянасосно-компресорних труб, але який би забезпечи з пласта продукти його забруднення Одночасчував нормальний спуск труб в експлуатаційну но під дією цього ж перепаду тиску рідина, яка колону, крім того корпус або труби з турбулізатознаходиться в затрубному просторі, з великою рами встановлюються по можливості ближче до швидкістю перетікає в насосно-компресорні труби продуктивного пласта Завдяки встановленню навпроти інтервалів перСхема пристрою приведена на фіг 1 та фіг 2 форації або близько до них корпусу чи труб з турПристрій складається з корпусу 1, всередині булізаторами, рідина, яка рухається по затрубному якого міститься виготовлена з розрахунковим тиспростору на цій ДІЛЯНЦІ по перерізах різного діамеком руйнування діафрагма 2, котра герметично тру періодично різко міняє свою швидкість і напір його перекриває На зовнішньому боці корпусу 1, та завихрюється, що створює інтенсивну турбулірозміщені турболізатори 3, котрі представляють зацію потоку та гідродинамічні коливання і ударні собою кільцеві диски (фіг 1) або концентричне хвилі, які руйнують агрегатні структури продуктів, встановлені по відношенню до корпусу заглушені що закупорюють фільтраційні канали і забруднюпатрубки (фіг 2) з діаметром більшим від зовнішють привибійну зону пласта та вибій свердловини, нього діаметру корпусу, але який би забезпечував відривають їх від поверхні каналів фільтрації та нормальний спуск корпусу в свердловину Пристінок свердловини і далі потоком рідини винострій встановлюється в нижній частині насосносяться на поверхню компресорних труб 4, які з'єднані між собою муфтами 5, з розрахунком розміщення корпусу по моТехнічний результат винаходу полягає в тому, жливості ближче до продуктивного пласта що за рахунок розміщення на зовнішньому боці корпусу або в нижній частині насосноПри необхідності зменшити величину депресії компресорних труб турбулізаторів потоку рідини, тиску на пласт, а також по причинах, пов'язаних з виконаних у вигляді кільцевих дисків або концентособливостями конструкцій та іншими геологорично встановлених по відношенню до корпусу технічними параметрами свердловин, корпус приабо труб заглушених патрубків з максимально мострою з діафрагмою 2 може бути встановлений жливим діаметром та розташування корпусу привище продуктивних пластів 8 і в цьому випадку строю по можливості ближче до продуктивного турбулізатори 3 розміщуються нижче корпусу припласта досягається краще очищення вибою, інтерстрою на зовнішньому боці нижньої частини насовалів перфорації та привибійної зони та підвищенсно-компресорних труб 4 ня продуктивності свердловини Пристрій працює наступним чином Насосно-компресорні (бурильні) труби 4, на 48609 Фіг. 2. Фіг. 1. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
