Спосіб випробування виробів на герметичність

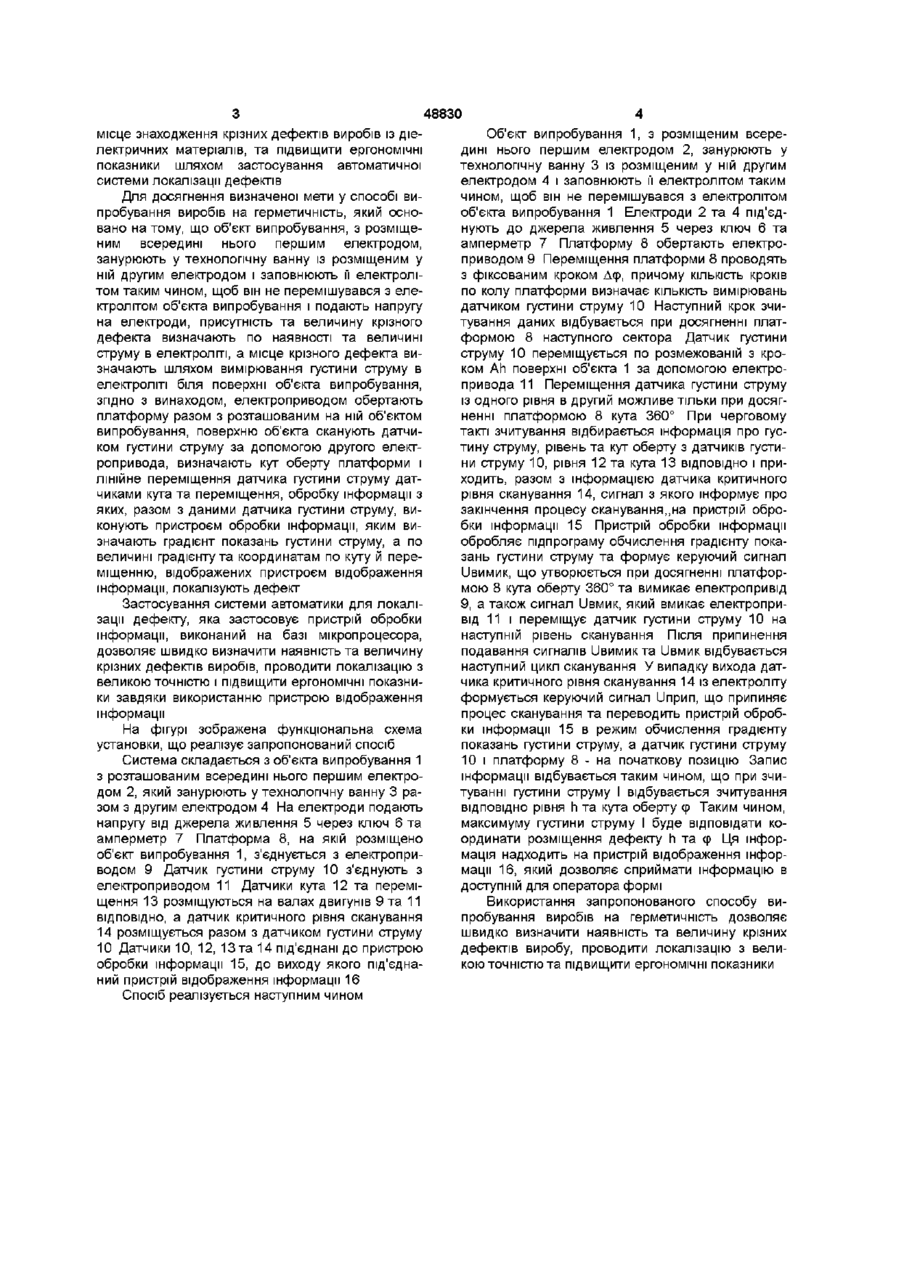

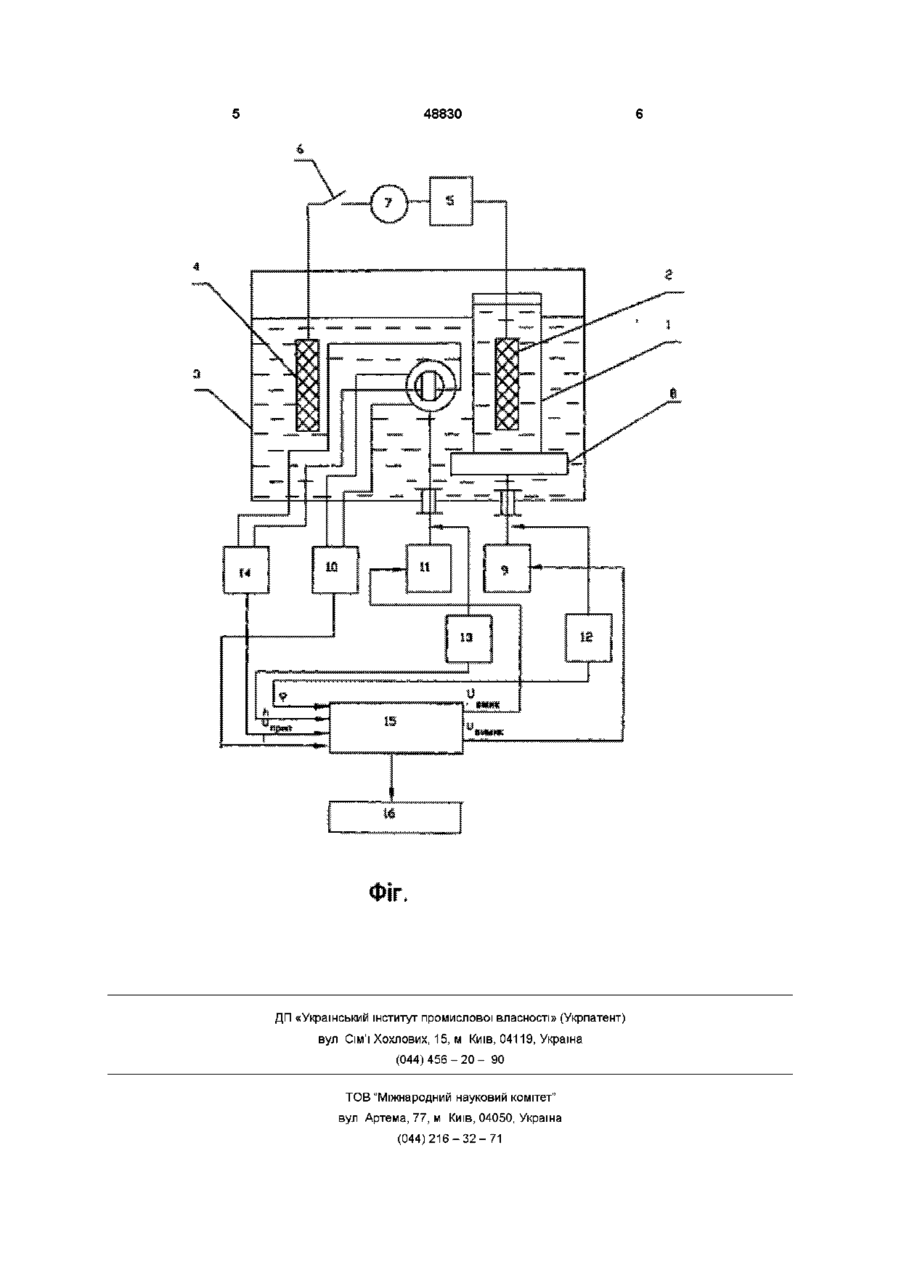

Спосіб випробування виробів на герметичність, який полягає у тому, що об'єкт випробування, з розміщеним всередині нього першим електродом, занурюють у технологічну ванну із розміщеним у ній другим електродом і заповнюють и електролітом таким чином, щоб він не перемішувався з електролітом об'єкта випробування, подають напругу на електроди, присутність та величину крізного дефекта визначають за наявністю та величиною струму в електроліті, а місце крізного дефекта визначають шляхом вимірювання густини струму датчиком густини струму в електроліті біля поверхні об'єкта випробування, який відрізняється тим, що електроприводом обертають платформу разом з розташованим на ній об'єктом випробування, поверхню об'єкта сканують датчиком густини струму за допомогою другого електроприводу, визначають кут обертання платформи і лінійне переміщення датчика густини струму датчиками кута та переміщення, обробку інформації з яких, разом з даними датчика густини струму, виконують пристроєм обробки інформації, яким визначають градієнт показань густини струму, а за величиною градієнта та координатах по куту й переміщенню, відображених пристроєм відображення інформації, локалізують дефект Винахід належить до галузі випробувань на герметичність і може бути використаний для визначення наявності, величини та місця знаходження крізних дефектів виробів із діелектричних матеріалів Відомий спосіб випробування виробів на герметичність, який оснований на тому, що об'єкт випробування розміщують у технологічній ванні, заповнюють об'єкт випробування та технологічну ванну протонодонорною рідиною, в середині об'єкта випробування й технологічної ванни встановлюють електроди, до яких під'єднують вимірювач різниці потенціалів Об'єкт випробування герметизують, встановлений в ньому електрод під'єднують до вимірювача різниці потенціалів через гермовивід Місце крізного дефекту виявляють по стрибку потенціалів (Ас № 1283564, G01M 03/16, Б И № 2) сіб випробування виробів на герметичність, який основано на тому, що об'єкт випробування, з зануреним у нього першим електродом, розміщують у технологічній ванні з зануреним у ній другим електродом Об'єкт випробування і ванну заповнюють електролітом таким чином, щоб електроліт, заповнюючий об'єкт випробування, не змішувався з електролітом технологічної ванни і подають напругу на електроди Наявність та величину крізного дефекту визначають по наявності та величині струму в електроліті, а місце знаходження крізного дефекту визначають шляхом вимірювання густини струму біля поверхні об'єкта випробування (Кошевой Н Д , Дергачев В А , Бирюк С П Способ испытания изделий на герметичность// Приборы и системы Управление, контроль, диагностика -2000 №1 -С 45 - 46) Недоліком відомого способа є обмежені можливості, бо він не дозволяє визначити наявність крізних дефектів без дослідження поверхні об'єкта випробування, а також оцінити розмір крізних дефектів Найбільш близьким до запропонованого є спо Недоліками відомого способа є низька точність локалізації дефекту і необхідність ручного сканування поверхні об'єкта випробування В основу винаходу поставлено задачу розробити спосіб випробування виробів на герметичність, що забезпечує можливість швидко та з великою точністю визначити наявність, величину та О со 00 00 48830 місце знаходження крізних дефектів виробів із діелектричних матеріалів, та підвищити ергономічні показники шляхом застосування автоматичної системи локалізації дефектів Для досягнення визначеної мети у способі випробування виробів на герметичність, який основано на тому, що об'єкт випробування, з розміщеним всередині нього першим електродом, занурюють у технологічну ванну із розміщеним у ній другим електродом і заповнюють її електролітом таким чином, щоб він не перемішувався з електролітом об'єкта випробування і подають напругу на електроди, присутність та величину крізного дефекта визначають по наявності та величині струму в електроліті, а місце крізного дефекта визначають шляхом вимірювання густини струму в електроліті біля поверхні об'єкта випробування, згідно з винаходом, електроприводом обертають платформу разом з розташованим на ній об'єктом випробування, поверхню об'єкта сканують датчиком густини струму за допомогою другого електропривода, визначають кут оберту платформи і лінійне переміщення датчика густини струму датчиками кута та переміщення, обробку інформації з яких, разом з даними датчика густини струму, виконують пристроєм обробки інформації, яким визначають градієнт показань густини струму, а по величині градієнту та координатам по куту й переміщенню, відображених пристроєм відображення інформації, локалізують дефект Застосування системи автоматики для локалізації дефекту, яка застосовує пристрій обробки інформації, виконаний на базі мікропроцесора, дозволяє швидко визначити наявність та величину крізних дефектів виробів, проводити локалізацію з великою точністю і підвищити ергономічні показники завдяки використанню пристрою відображення інформації На фігурі зображена функціональна схема установки, що реалізує запропонований спосіб Система складається з об'єкта випробування 1 з розташованим всередині нього першим електродом 2, який занурюють у технологічну ванну 3 разом з другим електродом 4 На електроди подають напругу від джерела живлення 5 через ключ 6 та амперметр 7 Платформа 8, на якій розміщено об'єкт випробування 1, з'єднується з електроприводом 9 Датчик густини струму 10 з'єднують з електроприводом 11 Датчики кута 12 та переміщення 13 розміщуються на валах двигунів 9 та 11 ВІДПОВІДНО, а датчик критичного рівня сканування 14 розміщується разом з датчиком густини струму 10 Датчики 10, 12, 13 та 14 під'єднані до пристрою обробки інформації 15, до виходу якого під'єднаний пристрій відображення інформації 16 Спосіб реалізується наступним чином Об'єкт випробування 1, з розміщеним всередині нього першим електродом 2, занурюють у технологічну ванну 3 із розміщеним у ній другим електродом 4 і заповнюють її електролітом таким чином, щоб він не перемішувався з електролітом об'єкта випробування 1 Електроди 2 та 4 під'єднують до джерела живлення 5 через ключ 6 та амперметр 7 Платформу 8 обертають електроприводом 9 Переміщення платформи 8 проводять з фіксованим кроком Дер, причому КІЛЬКІСТЬ кроків по колу платформи визначає КІЛЬКІСТЬ вимірювань датчиком густини струму 10 Наступний крок зчитування даних відбувається при досягненні платформою 8 наступного сектора Датчик густини струму 10 переміщується по розмежованій з кроком Ah поверхні об'єкта 1 за допомогою електропривода 11 Переміщення датчика густини струму із одного рівня в другий можливе тільки при досягненні платформою 8 кута 360° При черговому такті зчитування відбирається інформація про густину струму, рівень та кут оберту з датчиків густини струму 10, рівня 12 та кута 13 ВІДПОВІДНО І приходить, разом з інформацією датчика критичного рівня сканування 14, сигнал з якого інформує про закінчення процесу сканування,,на пристрій обробки інформації 15 Пристрій обробки інформації обробляє підпрограму обчислення градієнту показань густини струму та формує керуючий сигнал ІІвимик, що утворюється при досягненні платформою 8 кута оберту 360° та вимикає електропривід 9, а також сигнал ІІвмик, який вмикає електропривід 11 і переміщує датчик густини струму 10 на наступній рівень сканування Після припинення подавання сигналів ІІвимикта ІІвмик відбувається наступний цикл сканування У випадку вихода датчика критичного рівня сканування 14 із електроліту формується керуючий сигнал ІІприп, що припиняє процес сканування та переводить пристрій обробки інформації 15 в режим обчислення градієнту показань густини струму, а датчик густини струму 10 і платформу 8 - на початкову позицію Запис інформації відбувається таким чином, що при зчитуванні густини струму І відбувається зчитування ВІДПОВІДНО рівня h та кута оберту е Таким чином, р максимуму густини струму І буде відповідати координати розміщення дефекту h та е Ця інфорр мація надходить на пристрій відображення інформації 16, який дозволяє сприймати інформацію в доступній для оператора формі Використання запропонованого способу випробування виробів на герметичність дозволяє швидко визначити наявність та величину крізних дефектів виробу, проводити локалізацію з великою точністю та підвищити ергономічні показники 48830 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
