Спосіб випробування виробів на дію вібрації

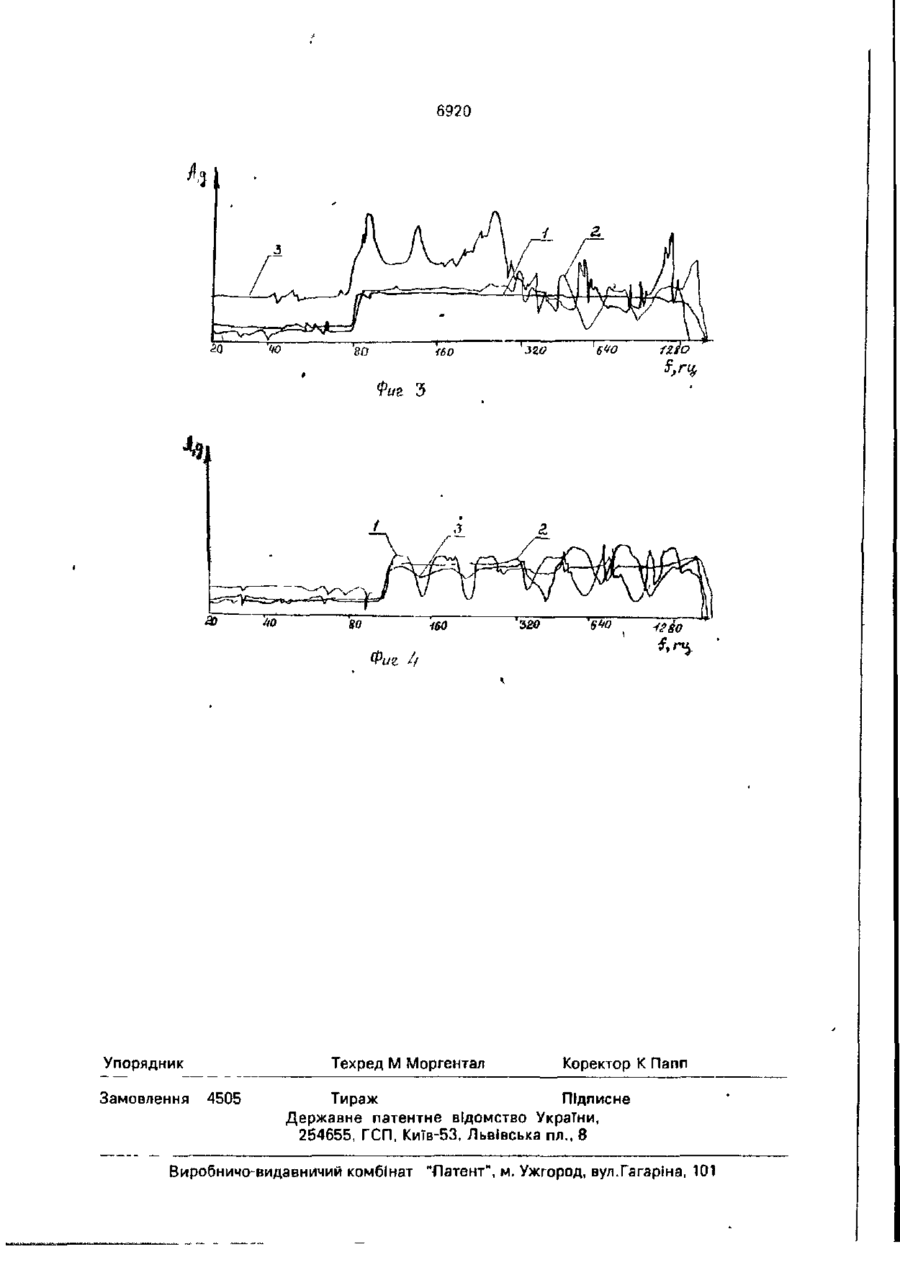

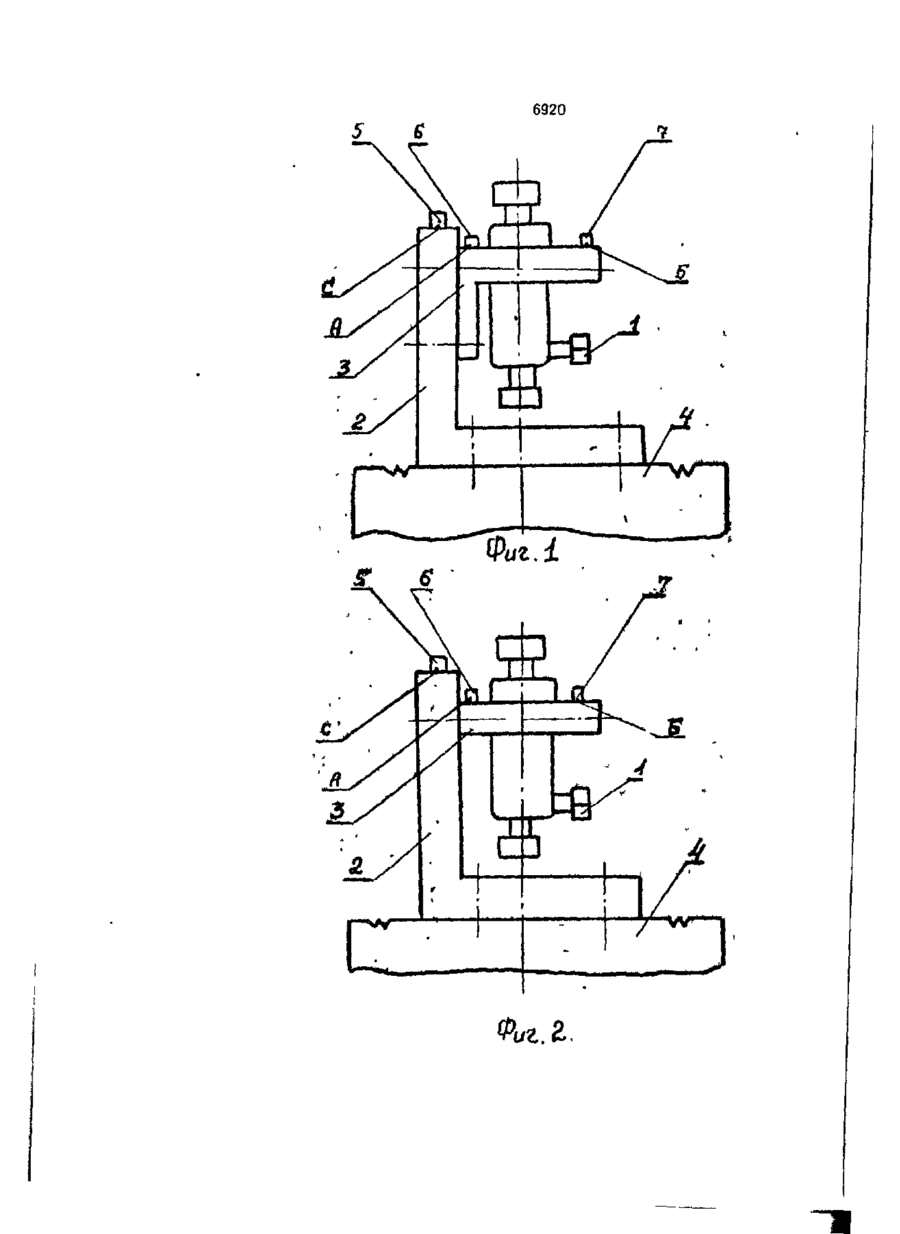

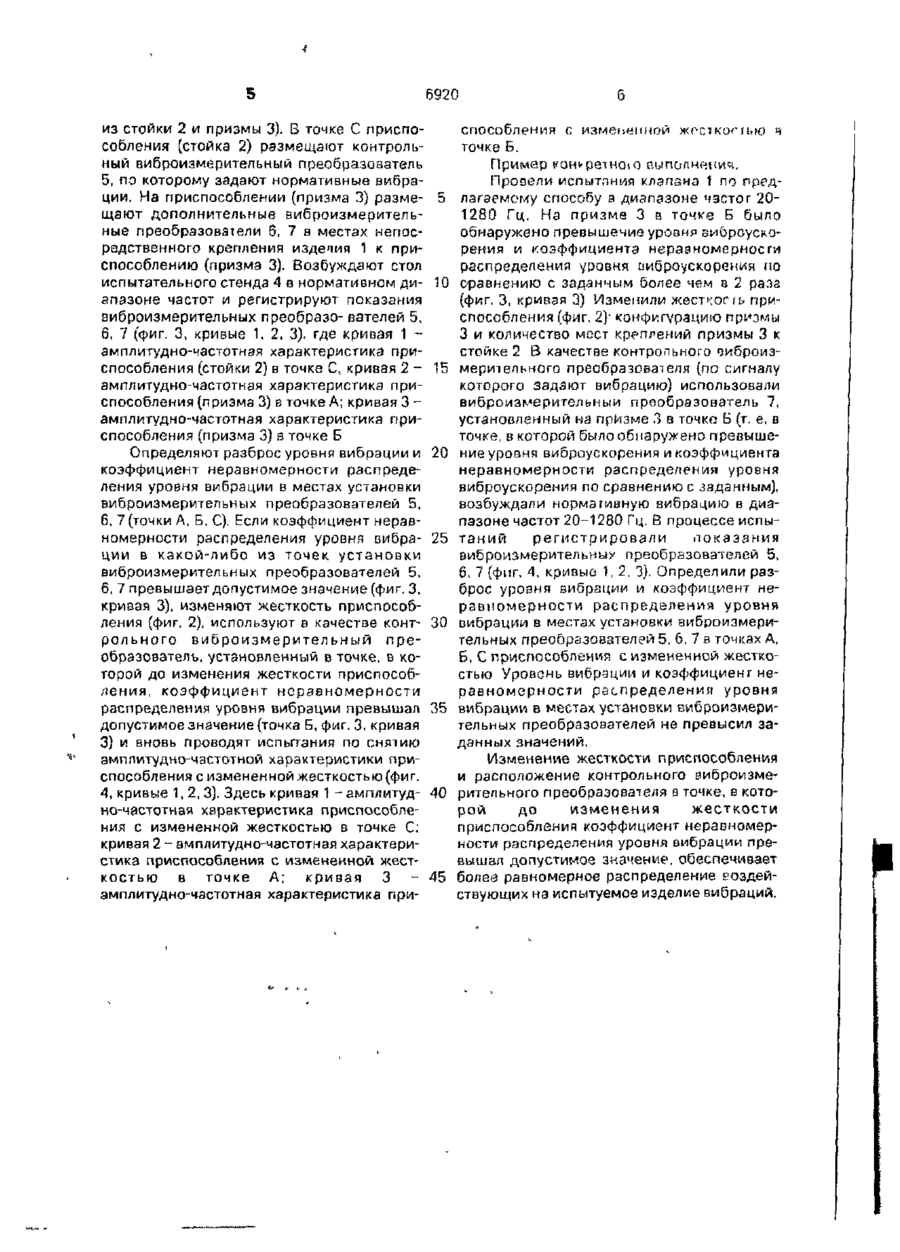

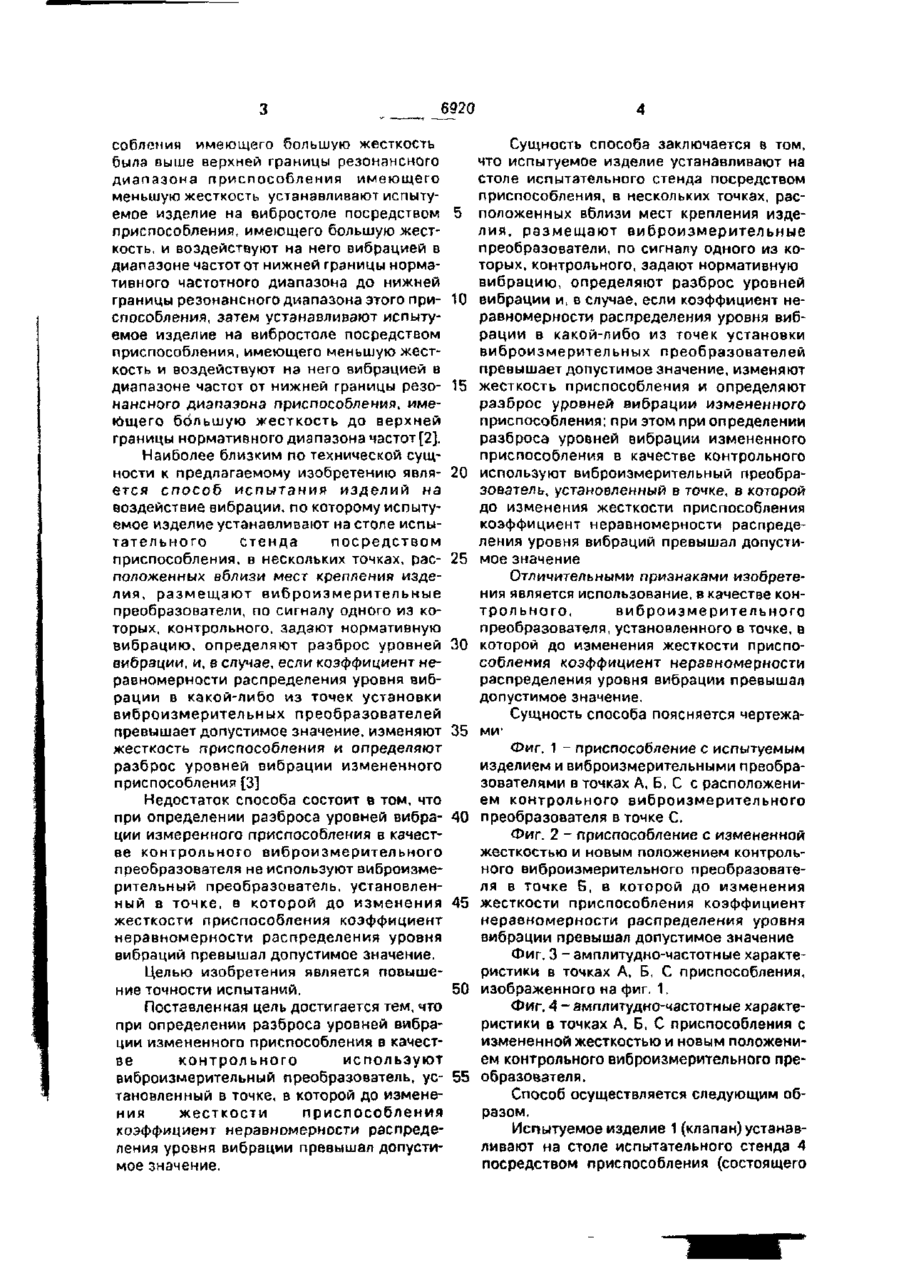

УКРАЇНА (9 U/\ 1) (505 (II) G01M (ІЗ) 7/02 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО (54) СПОСІБ ВИПРОБУВАННЯ ВИРОБІВ НА ДІЮ ВІБРАЦІЇ 1 (20)94301316,05.04.93 (21)4688187/28 (22)03.05.89, SU (46)31.03.95. Бюл. № 1 (56) Бегларян В. X. "Механические испытания приборов" из-во "Машиностроение", М., 1980, стр. 186-191. Авторское свидетельство СССР № 1437708, МКИ G 01 И 7/00, 1987. * KLE В., KIMBALL D., TUSTIN W.. Vibration and Shock Test Fixture Design Fabrication and Evaluation, USA, SantaBarbara, California, 1971, Перевод № Л01797 Ц00НТИ/ВНО, СССР, М., 1985, стр. 64-65, 121-123 - прототип. (71) Конструкторське бюро "Південне" (72) Нагаєць Анатолій Іванович, Дупліщева Ольга Михайлівна, Порубайміх Володимир Ілліч (73) Конструкторське бюро "Південне". UA (57) Способ испытания изделий на воздействие вибрации, по которому испытуемое изделие устанавливают на столе испытательного стенда посредством приспособления, в нескольких точках, расположенных вблизи мест крепления изделия, размещают виброизмерительные преобразователи, по сигналу одного из которых, контрольного, задают нормативную вибрацию, определяют разброс уровней вибрации и, в случае, если коэффициент неравномерности распределения уровня вибрации в какой-либо из точек установки виброизмерительных преобразователей превышает допустимое значение, изменяют жесткость приспособления и определяют разброс уровней вибрации измененного приспособления, о т л и ч а ю щ и й с я тем, что при определении разброса уровней вибрации измененного приспособления в качестве контрольного используют виброизмерительный преобразователь, установленный в точке* в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибраций превышал допустимое значение. Изобретение относится к способам испытания изделий на воздействие вибрации и может быть использовано при испытаниях приборов, узлов и агрегатов на вибропрочность и виброустойчивость в авиационной технике и машиностроении. Известен способ испытания изделий на воздействие вибрации, заключающийся в том, что испытуемое изделие крепят к столу испытательного стенда посредством приспособления, резонансные частоты которого лежат выше верхней границы частотного диапазона нормативной вибрации, задают нормативную вибрацию, а для контроля выполнения условия нахождения резонансных частот приспособления выше верхней границы частотного диапазона нормативной вибрации, паредвэрительно проводят испытания по снятию амплитудно-частотной характеристики приспособления [1]. Известен способ испытания изделий на воздействие вибрации заключающийся в том, что испытания проводят с использованием двух приспособлений различной жидкости, выбранных из условия, чтобы нижняя граница резонансного диапазона ириспо 6920 собленин имеющего большую жесткость была выше верхней границы резонансного диапазона приспособления имеющего меньшую жесткость устанавливают испытуемое изделие на вибростоле посредством приспособления, имеющего большую жесткость, и воздействуют на него вибрацией в диапазоне частот от нижней границы нормативного частотного диапазона до нижней границы резонансного диапазона этого приспособления, затем устанавливают испытуемое изделие на вибростоле посредством приспособления, имеющего меньшую жесткость и воздействуют на него вибрацией в диапазоне частот от нижней границы резонансного диапазона приспособления, имеіощего большую жесткость до верхней границы нормативного диапазона частот [2]. Наиболее близким по технической сущности к предлагаемому изобретению является способ испытания изделий на воздействие вибрации, по которому испытуемое изделие устанавливают на столе испытательного стенда посредством приспособления, в нескольких точках, расположенных вблизи мест крепления изделия, размещают виброизмерительные преобразователи, по сигналу одного из которых, контрольного, задают нормативную вибрацию, определяют разброс уровней вибрации, и, в случае, если коэффициент неравномерности распределения уровня вибрации в какой-либо из точек установки виброизмерительных преобразователей превышает допустимое значение, изменяют жесткость приспособления и определяют разброс уровней вибрации измененного приспособления[3] Недостаток способа состоит в том, что при определении разброса уровней вибрзции измеренного приспособления в качестве контрольного виброизмерительного преобразователя не используют виброизмерительный преобразователь, установленный в точке, в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибраций превышал допустимое значение. Целью изобретения является повышение точности испытаний. Поставленная цель достигается тем, что при определении разброса уровней вибрации измененного приспособления в качестве контрольного используют виброизмерительный преобразователь, установленный в точке, в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибрации превышал допустимое значение. 5 10 15 20 25 30 35 40 45 50 55 Сущность способа заключается в том, что испытуемое изделие устанавливают на столе испытательного стенда посредством приспособления, в нескольких точках, расположенных вблизи мест крепления изделия, размещают виброизмерительные преобразователи, по сигналу одного из которых, контрольного, задают нормативную вибрацию, определяют разброс уровней вибрации и, в случае, если коэффициент неравномерности распределения уровня вибрации в какой-либо из точек установки виброизмерительных преобразователей превышает допустимое значение, изменяют жесткость приспособления и определяют разброс уровней вибрации измененного приспособления; при этом при определении разброса уровней вибрации измененного приспособления в качестве контрольного используют виброизмерительный преобразователь, установленный в точке, в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибраций превышал допустимое значение Отличительными признаками изобретения является использование, в качестве контрольного, виброизмерительного преобразователя, установленного в точке, в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибрации превышал допустимое значение. Сущность способа поясняется чертежамиФиг. 1 - приспособление с испытуемым изделием и виброизмерительными преобразователями в точках А, Б. С с расположением контрольного виброизмерительного преобразователя в точке С. Фиг. 2 - приспособление с измененной жесткостью и новым положением контрольного виброизмерительного преобразователя в точке Б, в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибрации превышал допустимое значение Фиг. 3 - амплитудно-частотные характеристики в точках А, Б, С приспособления, изображенного на фиг. 1. Фиг. А - амплитудно-частотные характеристики в точках А, Б, С приспособления с измененной жесткостью и новым положением контрольного виброизмерительного преобразователя. Способ осуществляется следующим образом. Испытуемое изделие 1 (клапан) устанавливают на столе испытательного стенда 4 посредством приспособления (состоящего 6920 из стойки 2 и призмы 3). В точке С приспоспособления с измененной ЖГ-СЇКОГГЬЮ ч собления (стойка 2) размещают контрольточке Б. ный виброизмерительный преобразозатель Пример ^он^реіноіО аыполмг-мсич, 5, по которому задают нормативные вибраПрозели испытания клапана 1 по предции. На приспособлении (призма 3) разме- 5 лагаемому способу в диапазоне чзстог 20щают дополнительные виброизмеритель1280 Гц, На призме 3 в точке Б было ные преобразователи б, 7 в местах непособнаружено превышение уровня виброускоредственного крепления издепия 1 к прирения и коэффициента неравномерности способлению (призма 3). Возбуждают стол распределения уровня оиброускорения по испытательного стенда 4 в нормативном ди- 10 сравнению с заданным более чем а 2 раза апазоие частот и регистрируют показания (фиг. 3, кривая 3) Изменили жесткое fb привиброизмерительных преобразо- вателей 5, способления (фиг. 2)' конфигурацию призмы 3 и количество мост креплений призмы 3 к 6, 7 (фиг. 3, кривые 1, 2, 3), где кривая 1 стойке 2 В качестве контрольного зиброизамплитудно-частотная характеристика приспособления (стойки 2) в точке С, кривая 2 - 1 5 мерительного преобразователя (по сигналу которого задают вибрацию} использовали амплитудно-частотная характеристика привиброизмерительныи преобразователь 7, способления (призма 3) в точке А; кривая 3 установленный на призме 3 в точко В (т. е. в амплитудно-частотная характеристика приточке, в которой было обнаружено превышеспособления (призма 3) э точке Б Определяют разброс уровня вибрации и 20 ние уровня виброускорения и коэффициента неравномерности распределения уровня коэффициент неравномерности распредевиброускорения по сравнению с заданным), ления уровня вибрации в местах установки возбуждали нормативную вибрацию в диавиброизмерительных преобразователей 5, пазоне частот 20-1280 Гц. В процессе испы6, 7 (точки А, Б. С). Если коэффициент нераврегистрировали локаззния номерности распределения уровня вибра- 25 таний виброизмерительных преобразователей 5, ции в какой-либо из точек установки б, 7 (фиг, 4, кривые 1, 2, 3). Определили развиброизмерительных преобразователей 5, брос уровня вибрации и коэффициент не6, 7 превышает допустимое значение (фиг, 3, равномерности распределения уровня кривая 3), изменяют жесткость приспособления (фиг, 2), используют в качестве конт- 30 вибрации в местах установки виброизмерительных преобразователей 5, 6, 7 а точках А, рольного виброизмерительный лреБ, С приспособления с измененной жесткообразователъ, установленный в точке, в костью Уровень вибрации и коэффициент неторой до изменения жесткости приспособравномерности распределения уровня ления, коэффициент неравномерности распределения уровня вибрации превышал 35 вибрации в местах установки виброизмерительных преобразователей не превысил задопустимое значение (точка Б, фиг. 3, кривая данных значений. 3) и вновь проводят испытания по снятию амплитудно-частотной характеристики приИзменение жесткости приспособления способления с измененной жесткостью (фиг. и расположение контрольного виброизме4, кривые 1, 2, 3). Здесь кривая 1 - амплитуд- 40 рительного преобразователя в точке, в котоно-частотная характеристика приспособлерой до изменения жесткости ния с измененной жесткостью в точке С; приспособления коэффициент неравномеркривая 2 - амплитудно-частотная характериности распределения уровня вибрации престика приспособления с измененной жествышал допустимое знамение, обеспечивает костью в точке А; кривая 3 - 45 более равномерное распределение коздейамплитудно-частотная характеристика приствующих на испытуемое изделие вибраций. 6920 5 6 6920 Фиг Ъ ЗО Іф Фиг // Упорядник Замовлення Техред М Моргентал 4505 Коректор К Папп Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
