Кістка для воскової графіки

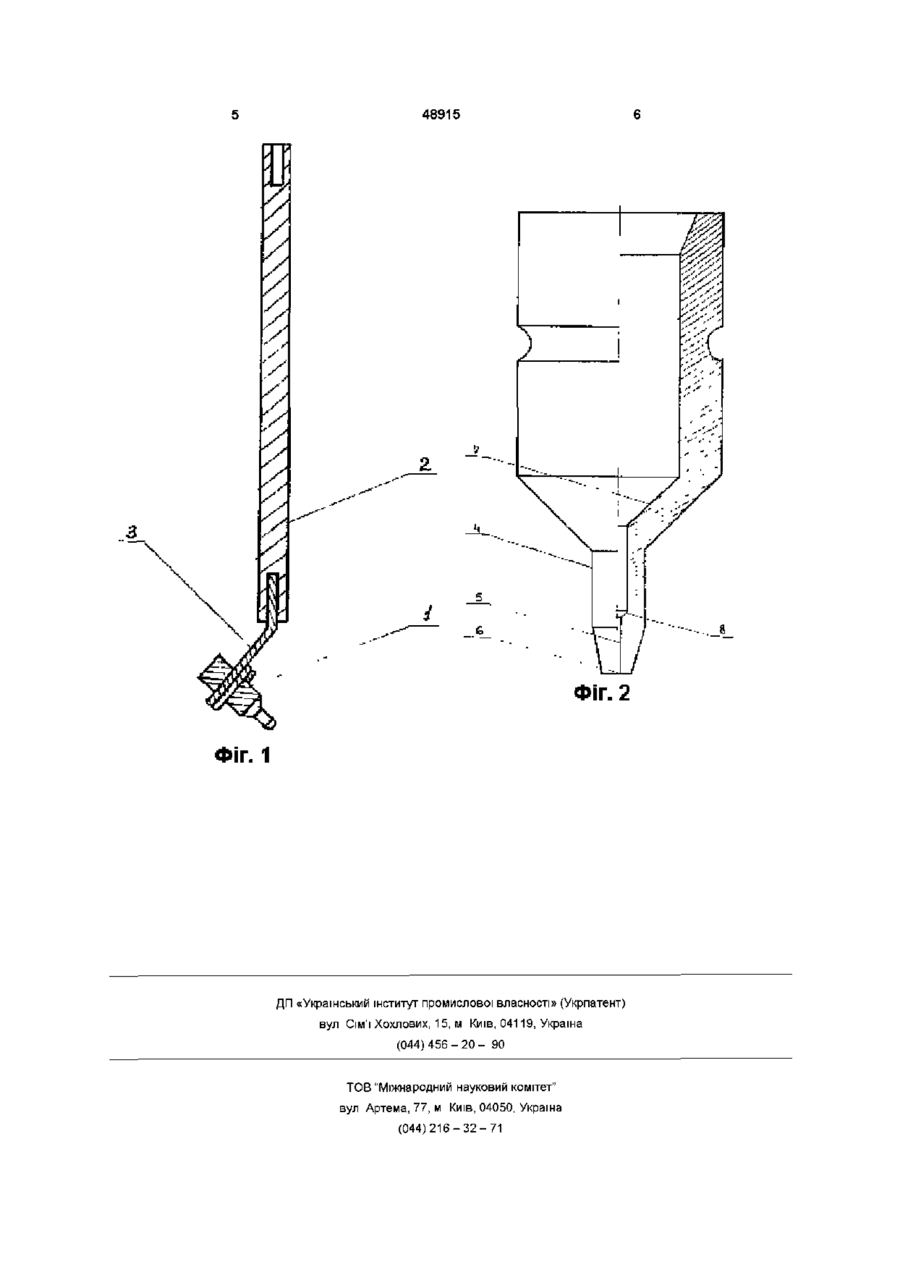

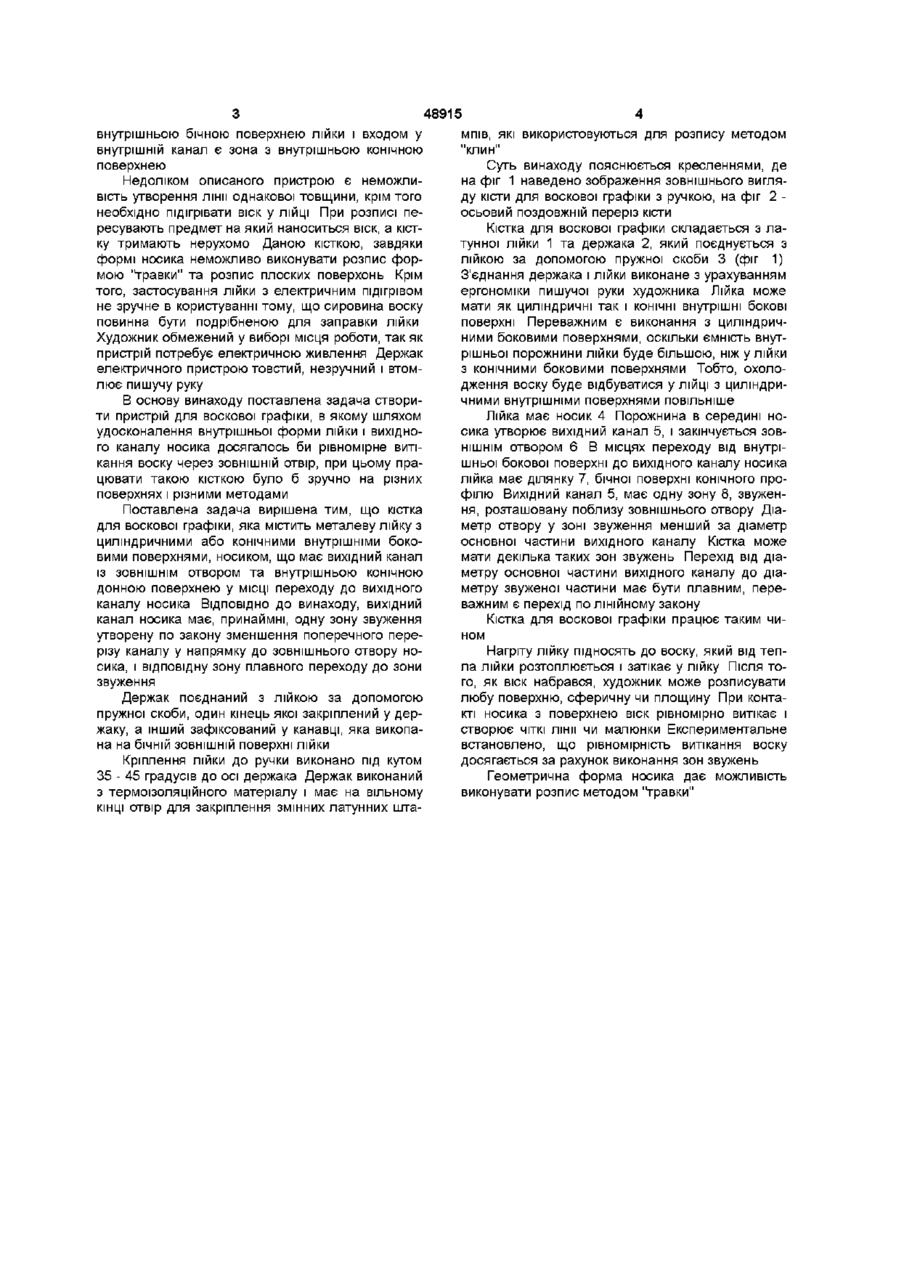

1 Кістка для воскової графіки, що містить держак, металеву лійку з циліндричними або конічними внутрішніми боковими поверхнями, носиком, що має вихідний канал і ЗОВНІШНІЙ отвір, та внутрішніми донними поверхнями в місцях переходу від бокової внутрішньої поверхні до вихідного каналу носика, яка відрізняється тим, що донна поверхня конічна, а вихідний канал носика має принаймні одну зону звуження, утворену по закону зменшення поперечного перерізу каналу, у напрямку до зовнішнього отвору носика і відповідну зону плавного переходу до зони звуження 2 Кістка за пунктом 1, яка відрізняється тим, що має держак, з'єднаний з лійкою за допомогою пру жної скоби, один кінець якої закріплений у торці держака, а інший зафіксований у канавці, яка виконана на бічній ЗОВНІШНІЙ поверхні лійки 3 Кістка для воскової графіки за будь-яким пунктом з пп 1-2, яка відрізняється тим, що зовнішня поверхня кінця носика має конусоподібну форму 4 Кістка для воскової графіки за п 2, яка відрізняється тим, що держак виготовлений з термоізоляційного матеріалу і з'єднаний одним кінцем з лійкою, а на другому КІНЦІ має отвір для закріплення змінних латунних штампів 5 Кістка для воскової графіки за будь-яким пунктом з пп 1-4, яка відрізняється тим, що периферійна частина внутрішньої бокової поверхні лійки має скіс 6 Кістка для воскової графіки за будь-яким пунктом з пп 1-5, яка відрізняється тим, що виготовлена з латуні Винахід відноситься до засобів письма гарячим воском на поверхнях будь-якої форми та будь-яких матеріалах У СВІТІ ВІДОМІ різноманітні пристрої для воскової графіки Вони собою представляють Так, відомий пристрій для воскової графіки, для розпису тканин методом "батика" виконаний у вигляді спеціальної скляної трубки із звуженим вихідним отвором В трубку заливають розтоплений віск і наносять його на рівну поверхню тканини (книга "Подарунки" видавництво "АСТ-пресс" м Москва) Недоліком описаного пристрою є його непридатність для розпису опуклих або ввігнутих поверхонь через нерегульоване витікання воску і неможливість утворення лій рівної товщини, До того ж, пристрій не може забезпечити фіксацію руки художника, що призводить до зайвої в втомлюваності видавництво "АСТ-пресс" м Москва) Такий пристрій може бути застосований тільки для розпису сферичної поверхні Крім того матеріал з якого він виготовлений, має малу теплоємність і тому віск потребує частого підігрівання і примусового, за допомогою дротика чи кінського волосу, витікання воску Форма носика лійки не забезпечує постійної товщини лінії - Кріплення лійки до держака не враховує ергономіку пишучої руки і дає великі фізичні навантаження на м'язи пишучої руки, - Непридатний для розпису плоских поверхонь, через те, що форма носика лійки не забезпечує постійне витікання воску Відома кістка для воскової графіки (книга "Подарунки видавництво" "АСТ-пресс" м Москва) що містить металеву, а саме бляшану лійку з циліндричними або конічними внутрішніми боковими поверхнями, електропідігрівач воску і ручку для її утримування, яка виконана за одно з лійкою і розташована перпендикулярно до вертикальної осі лійки Лійка має носик з вихідним каналом і ЗОВНІШНІМ отвором Форма зовнішньої поверхні носика - округла Між Відома конусоподібна металева бляшана трубочка або лійка, яка утворена навколо швейної голки і закріплена на дерев'яному держаку за допомогою дроту, клею чи паклі (книга "Подарунки" ю 00 48915 внутрішньою бічною поверхнею лійки і входом у внутрішній канал є зона з внутрішньою конічною поверхнею Недоліком описаного пристрою є неможливість утворення лінії однакової товщини, крім того необхідно підігрівати віск у ЛІЙЦІ При розписі пересувають предмет на який наноситься віск, а кістку тримають нерухомо Даною кісткою, завдяки формі носика неможливо виконувати розпис формою "травки" та розпис плоских поверхонь Крім того, застосування лійки з електричним підігрівом не зручне в користуванні тому, що сировина воску повинна бути подрібненою для заправки лійки Художник обмежений у виборі місця роботи, так як пристрій потребує електричною живлення Держак електричного пристрою товстий, незручний і втомлює пишучу руку В основу винаходу поставлена задача створити пристрій для воскової графіки, в якому шляхом удосконалення внутрішньої форми лійки і вихідного каналу носика досягалось би рівномірне витікання воску через ЗОВНІШНІЙ отвір, при цьому працювати такою кісткою було б зручно на різних поверхнях і різними методами Поставлена задача вирішена тим, що кістка для воскової графіки, яка містить металеву лійку з циліндричними або конічними внутрішніми боковими поверхнями, носиком, що має вихідний канал із ЗОВНІШНІМ отвором та внутрішньою конічною донною поверхнею у МІСЦІ переходу до вихідного каналу носика ВІДПОВІДНО ДО винаходу, вихідний канал носика має, принаймні, одну зону звуження утворену по закону зменшення поперечного перерізу каналу у напрямку до зовнішнього отвору носика, і відповідну зону плавного переходу до зони звуження Держак поєднаний з лійкою за допомогою пружної скоби, один кінець якої закріплений у держаку, а інший зафіксований у канавці, яка викопана на бічній ЗОВНІШНІЙ поверхні лійки Кріплення лійки до ручки виконано під кутом 35 - 45 градусів до осі держака Держак виконаний з термоізоляційного матеріалу і має на вільному КІНЦІ отвір для закріплення змінних латунних шта мпів, які використовуються для розпису методом "клин" Суть винаходу пояснюється кресленнями, де на фіг 1 наведено зображення зовнішнього вигляду кісти для воскової графіки з ручкою, на фіг 2 осьовий поздовжній переріз кісти Кістка для воскової графіки складається з латунної лійки 1 та держака 2, який поєднується з лійкою за допомогою пружної скоби 3 (фіг 1) З'єднання держака і лійки виконане з урахуванням ергономіки пишучої руки художника Лійка може мати як циліндричні так і КОНІЧНІ внутрішні бокові поверхні Переважним є виконання з циліндричними боковими поверхнями, оскільки ємність внутрішньої порожнини лійки буде більшою, ніж у лійки з конічними боковими поверхнями Тобто, охолодження воску буде відбуватися у ЛІЙЦІ З циліндричними внутрішніми поверхнями повільніше Лійка має носик 4 Порожнина в середині носика утворює вихідний канал 5, і закінчується ЗОВНІШНІМ отвором 6 В місцях переходу від внутрішньої бокової поверхні до вихідного каналу носика лійка має ділянку 7, бічної поверхні конічного профілю Вихідний канал 5, має одну зону 8, звуження, розташовану поблизу зовнішнього отвору Діаметр отвору у зоні звуження менший за діаметр основної частини вихідного каналу Кістка може мати декілька таких зон звужень Перехід від діаметру основної частини вихідного каналу до діаметру звуженої частини має бути плавним, переважним є перехід по лінійному закону Кістка для воскової графіки працює таким чином Нагріту лійку підносять до воску, який від тепла лійки розтоплюється і затікає у лійку Після того, як віск набрався, художник може розписувати любу поверхню, сферичну чи площину При контакті носика з поверхнею віск рівномірно витікає і створює ЧІТКІ лінії чи малюнки Експериментальне встановлено, що рівномірність витікання воску досягається за рахунок виконання зон звужень Геометрична форма носика дає можливість виконувати розпис методом "травки" 48915 1 Фіг. 2 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
