Кріогенний наконечник

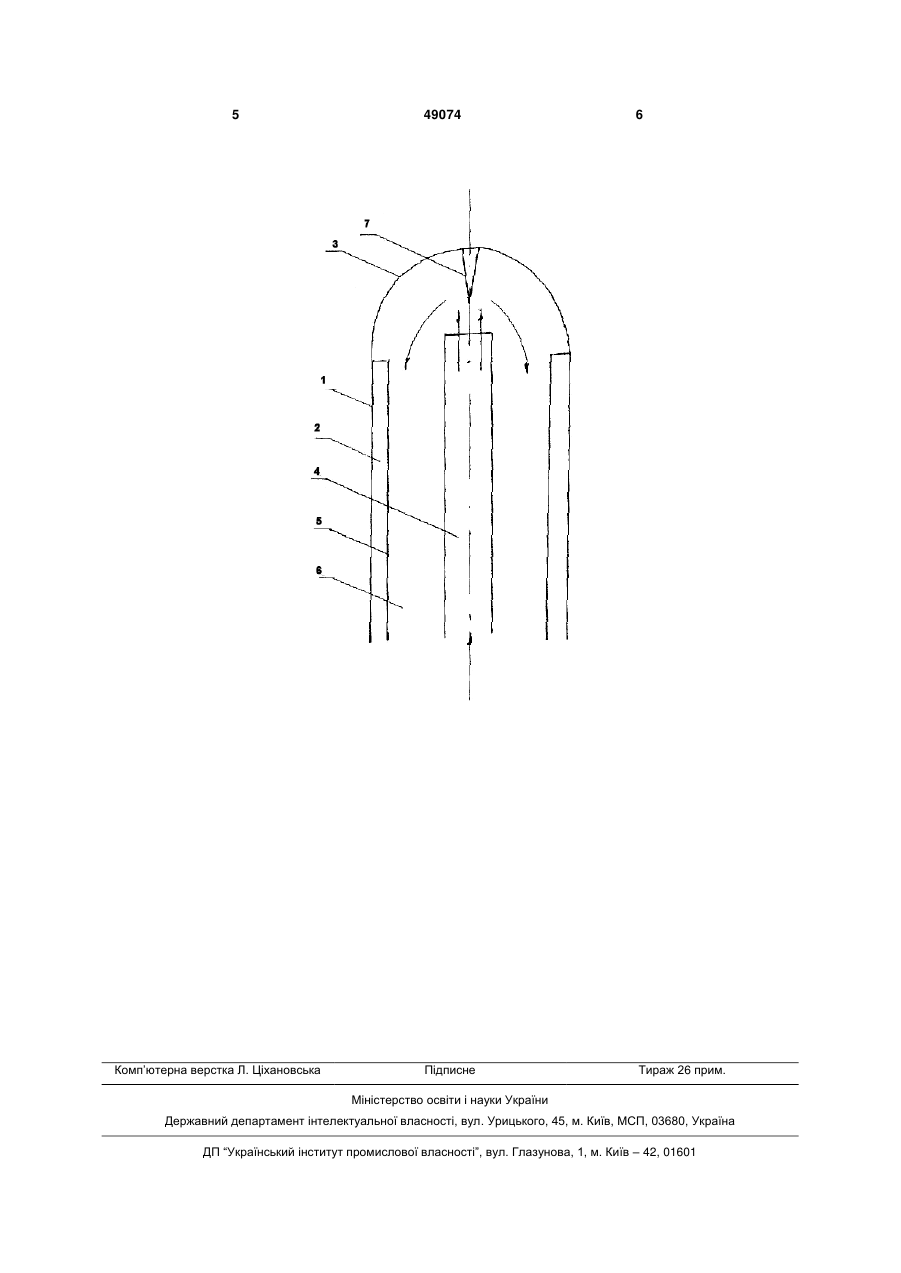

Кріогенний наконечник, що містить циліндричний теплоізольований корпус, охолоджуючий ро 3 холодоагенту. Для зменшення теплоприпливу до потоку холодоагенту, що надходить на охолодження робочого елемента, на зовнішній поверхні стінки каналу для підведення холодоагенту розміщений шар теплоізоляції, при цьому теплоізоляція корпуса виконана у вигляді порожнини, розміщеною між внутрішньою поверхнею корпуса і зовнішньою поверхнею стінки каналу для відведення холодоагенту. Як і запропонована корисна модель, найближчий аналог містить циліндричний теплоізольований корпус, охолоджуючий елемент і канали для підведення і відведення холодоагенту, виконані в корпусі. Причиною, що перешкоджає отриманню технічного результату, є зміни холодопродуктивності і порушення температурного режиму робочої поверхні наконечника при змінах діаметра наконечника. Це пов'язано з непропорційністю зміни робочої поверхні наконечника при зміні діаметра наконечника і суттєво при руйнуванні низькотемпературним методом біологічних тканин різних розмірів. Наприклад, при зменшенні діаметра наконечника в 2 рази робоча поверхня охолодження зменшується в 4 рази, що призводить до небажаного зменшення холодопродуктивності і температурного рівня. При використанні кріогенних наконечників малого діаметра зміни холодопродуктивності і температурного режиму мають досить суттєвий характер і можуть призвести до неповної кріодеструкції патологічних біологічних тканин. Задачею, на вирішення якої спрямована запропонована корисна модель, є створення кріогенного наконечника кріохірургічного інструмента. Технічний результат, який може бути отриманий при використанні запропонованої корисної моделі полягає в збільшенні холодопродуктивності кріогенного наконечника при зменшенні діаметра робочого наконечника за рахунок додаткового збільшення охолоджуючої поверхні робочого наконечника. Суть корисної моделі полягає в тому, що в кріогенному наконечнику, який містить циліндричний теплоізольований корпус, охолоджуючий робочий елемент і канали для підведення і відведення холодоагенту, виконані в корпусі, на внутрішній поверхні робочого наконечника виконаний конусоподібний стрижень з теплопровідного матеріалу, розміщений напроти трубки подачі холодоагенту . Запропонована корисна модель відрізняється від найближчого аналогу тим, що на внутрішній поверхні робочого наконечника виконаний конусоподібний стрижень з теплопровідного матеріалу, розміщений напроти трубки подачі холодоагенту . Між суттєвими ознаками запропонованої корисної моделі і технічним результатом, який може бути одержаний при її використанні, існує такий причинно-наслідковий зв'язок. Відомо [Кутатетладзе С.С. Основы теории те 49074 4 плообмена. - М., 1962. - С.11, 1.4], що холодопродуктивність, тобто кількість енергії (Q), що надходить до охолоджуваного об’єкта дорівнює: Q=КF[T1-T2], дe К - коефіцієнт передачі, F - площа поверхні, що охолоджується, Т1-Т2 - різниця температур між охолоджуючою поверхнею і поверхнею, що підлягає охолодженню. Тобто при однакових К та (Т1-Т2) із зменшенням охолоджуючої поверхні зменшується холодопродуктивність. Суттєве значення це має при незначних діаметрах охолоджуючої поверхні робочої частини наконечника, коли мала холодопродуктивність може призвести до неповного руйнування патологічної біологічної тканини, що підлягає кріодеструкції. При встановленні на внутрішній поверхні робочого наконечника конусоподібного стрижня, що розміщений на шляху потоку холодоагенту, суттєво збільшується охолоджуюча поверхня робочого наконечника і, як наслідок, збільшується його холодопродуктивність. Конструкція запропонованої корисної моделі дозволяє використовувати в процесі операцій по кріодеструкції патологічно змінених біологічних тканин різних за діаметром наконечників без значного зменшення холодопродуктивності. На кресленні зображена принципова схема запропонованого пристрою. Кріогенний наконечник містить циліндричний корпус 1, на внутрішній поверхні якого розмішений шар теплоізоляції 2, наприклад у вигляді вакуумованої порожнини. Корпус 1 з'єднаний з робочим наконечником 3, який під час операції контактує з охолоджуваною біологічною тканиною. У внутрішній порожнині корпуса 1 розміщена трубка 4 для підведення холодоагенту до внутрішньої поверхні робочого наконечника 3 і коаксіальна з трубкою 4 трубка 5, між трубками 4 і 5 утворений кільцевий канал 6 для виведення холодоагенту. На внутрішній поверхні робочого наконечника 3 встановлений конусоподібний стрижень 7. Робота наконечника здійснюється таким чином. Через трубку підведення холодоагенту 5 у внутрішню порожнину робочого наконечника під тиском надходить холодоагент. Холодоагент охолоджує конусоподібний стрижень 7 і робочий наконечник 3, який контактує з біологічною тканиною і охолоджує чи заморожує її. Холодоагент, що надходить з трубки 4 для підведення холодоагенту, охолоджує конусоподібний стрижень, розміщений напроти її, і поверхню робочого наконечника, збільшуючи загальну охолоджуючу поверхню і холодопродуктивність інструмента. Під час контакту з біологічною тканиною температура холодоагенту підвищується. Відпрацьований холодоагент через кільцевий канал 6, утворений між трубками 4 і 5 виходить до атмосфери. 5 Комп’ютерна верстка Л. Ціхановська 49074 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
